下面介绍一个具体的装配实例——千斤顶,最终效果如图8-12所示。

制作本实例可以分为如下步骤:

978-7-111-47083-0-Chapter08-71.jpg新建装配文件。

978-7-111-47083-0-Chapter08-72.jpg自下而上设计装配体。

978-7-111-47083-0-Chapter08-73.jpg保存装配体。

1.启动SolidWorks 2014并新建装配文件

01启动SolidWorks 2014,单击【标准】工具栏中的978-7-111-47083-0-Chapter08-74.jpg【新建】按钮,系统弹出【新建SolidWorks文件】对话框。选择【装配体】图标,单击【确定】按钮,进入SolidWorks 2014的装配体工作界面。

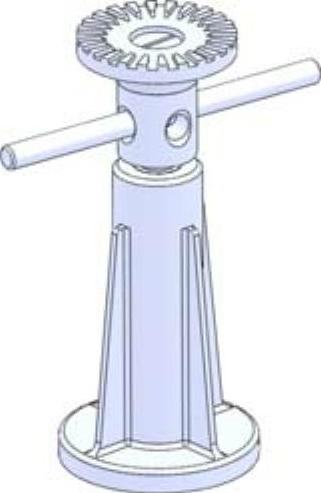

图8-12 千斤顶


图8-13 插入底座和螺杆

2.自下而上设计装配体

01单击【装配体】选项卡中的978-7-111-47083-0-Chapter08-77.jpg【插入零部件】按钮,系统弹出【插入零部件】对话框。

02单击【浏览】按钮,浏览到素材库中“第8章/8.2.4千斤顶装配”文件夹,按住Ctrl键,选择“底座.sldprt”和“螺杆.sldprt”零部件,单击【打开】按钮。在绘图区合适位置单击,确定“底座”的插入位置,在另一位置单击,确定“螺杆”的位置,如图8-13所示。

03单击【装配体】选项卡中的978-7-111-47083-0-Chapter08-78.jpg【配合】按钮,系统弹出【配合】对话框。

04选择如图8-14左所示的两圆柱面,单击978-7-111-47083-0-Chapter08-79.jpg【同轴心】按钮,单击978-7-111-47083-0-Chapter08-80.jpg【添加/完成配合】按钮,添加同轴心配合,如图8-14右所示。

05选择如图8-15左所示的两表面,单击978-7-111-47083-0-Chapter08-81.jpg【重合】按钮,单击【配合】对话框中的978-7-111-47083-0-Chapter08-82.jpg【确定】按钮,完成添加配合,如图8-15右所示。

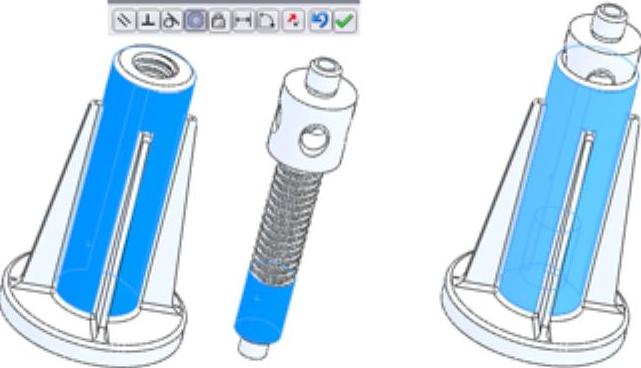

图8-14 添加同轴心配合


图8-15 添加重合配合

06单击【装配体】选项卡中的978-7-111-47083-0-Chapter08-85.jpg【插入零部件】按钮,系统弹出【插入零部件】对话框。

07单击【浏览】按钮,选择“旋转杆.sldprt”零部件,单击【打开】按钮。在绘图区中合适位置单击鼠标,确定零部件的插入位置,如图8-16所示。

08单击【装配体】选项卡中的978-7-111-47083-0-Chapter08-86.jpg按钮,系统弹出【配合】对话框。

09单击如图8-17左所示的两个圆柱面,单击978-7-111-47083-0-Chapter08-87.jpg【同轴心】按钮。单击【配合】对话框中978-7-111-47083-0-Chapter08-88.jpg【确定】按钮,完成添加约束,如图8-17右所示。

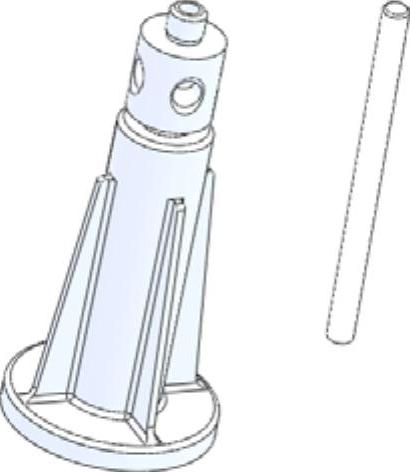

图8-16 插入“旋转杆.sldprt”零件


图8-17 添加同轴心配合

10单击【装配体】选项卡中的978-7-111-47083-0-Chapter08-91.jpg【插入零部件】按钮,系统弹出【插入零部件】对话框。(www.daowen.com)

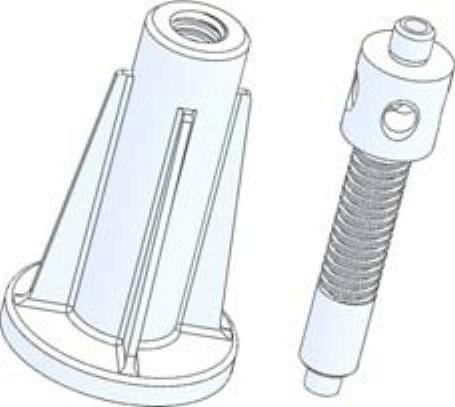

11单击【浏览】按钮,选择“顶盖.sldprt”零部件,单击【打开】按钮。在绘图区中合适位置单击,确定零部件的插入位置,如图8-18所示。

12单击【装配体】选项卡中的978-7-111-47083-0-Chapter08-92.jpg按钮,系统弹出【配合】对话框。

13单击如图8-19左所示的两个表面,单击978-7-111-47083-0-Chapter08-93.jpg【同轴心】按钮,单击978-7-111-47083-0-Chapter08-94.jpg【添加/完成配合】按钮,添加同轴心配合,如图8-19右所示,在同轴心配合时,有时为了防止与轴心配合相配合的零部件发生旋转,可以选择锁定旋转选项,

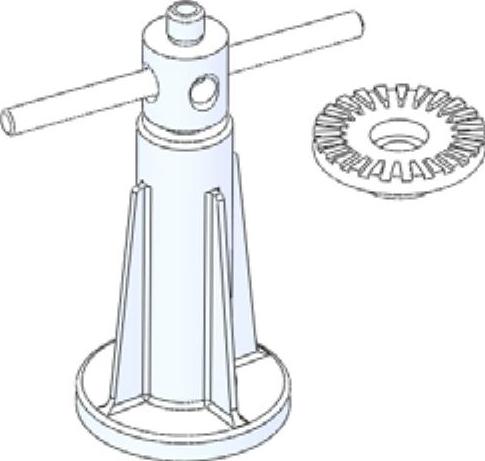

图8-18 插入“顶盖.sldprt”零件

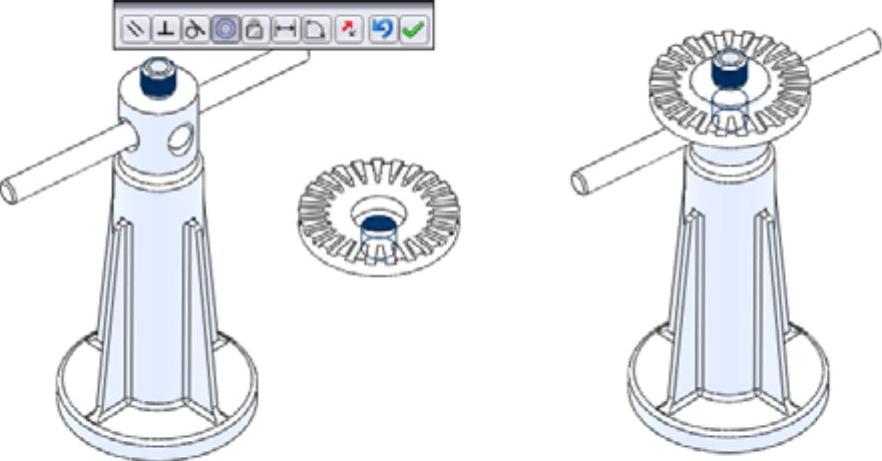

图8-19 添加同轴心配合

14选择顶盖零件并按住鼠标不放,向上拖动鼠标,移动顶盖零件,如图8-20所示。

15单击如图8-21左所示的两表面,单击978-7-111-47083-0-Chapter08-97.jpg【重合】按钮,单击【配合】对话框中的978-7-111-47083-0-Chapter08-98.jpg【确定】按钮,完成添加约束,如图8-21右所示。

16单击【装配体】选项卡中的978-7-111-47083-0-Chapter08-99.jpg【插入零部件】按钮,系统弹出【插入零部件】对话框。

17单击【浏览】按钮,选择“螺钉.sldprt”零部件,单击【打开】按钮。在绘图区中合适位置单击,确定零部件的插入位置,如图8-22所示。

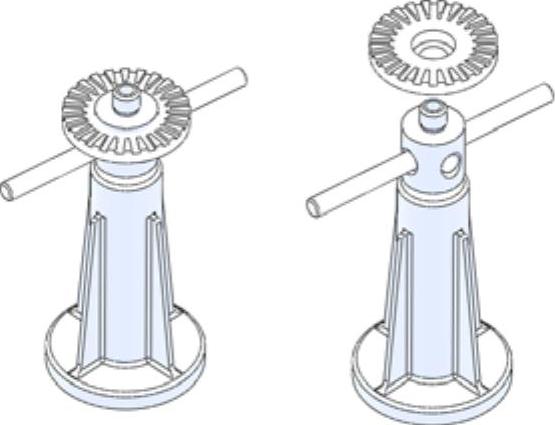

图8-20 移动顶盖


图8-21 添加重合配合

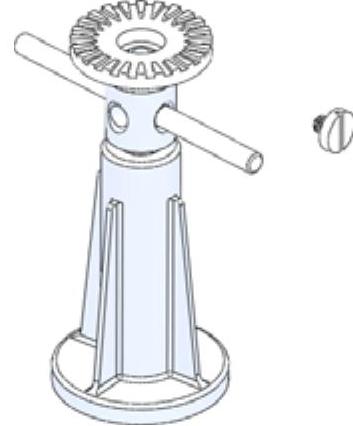

图8-22 插入“螺钉.sldprt”零件

18单击【装配体】选项卡中的978-7-111-47083-0-Chapter08-103.jpg【配合】按钮,系统弹出【配合】对话框。

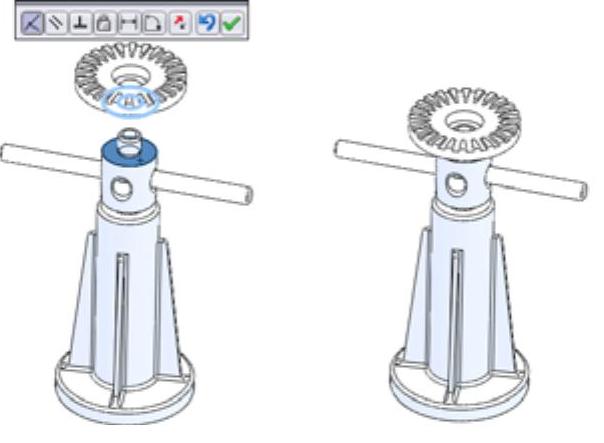

19单击如图8-23左所示的表面,单击978-7-111-47083-0-Chapter08-104.jpg【重合】按钮,单击978-7-111-47083-0-Chapter08-105.jpg【添加/完成配合】按钮,添加重合配合,如图8-23右所示。

20单击如图8-24左图所示的表面,单击978-7-111-47083-0-Chapter08-106.jpg【同轴心】按钮,单击【配合】对话框中的978-7-111-47083-0-Chapter08-107.jpg【确定】按钮,完成添加约束,如图8-24右图所示。

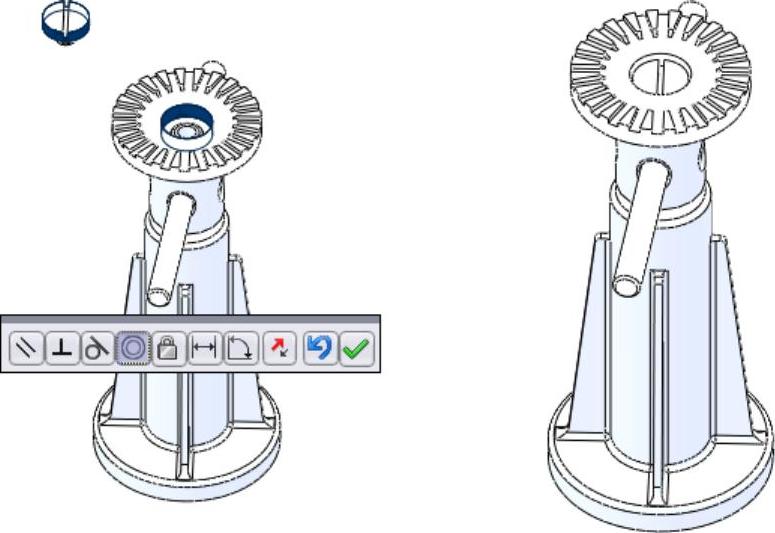

图8-23 添加重合配合


图8-24 添加同轴心约束

3.保存装配体

01选择【文件】︱【另存为】命令,弹出【另存为】对话框。

02在【文件名】列表框中输入“8.2.4千斤顶装配体”,单击【保存】按钮,完成实例操作。

注意:装配文件要和零部件文件保存到相同的文件夹中。
