利用新曲面实体替换曲面或者实体中的面，这种方式称为替换曲面。替换曲面实体不必与旧的面具有相同的边界。在替换曲面时，原来实体中的相邻面自动延伸并剪裁到替换曲面实体。

图7-108 “剪裁曲面”文件

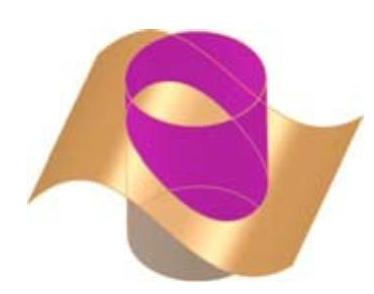

图7-109 剪裁工具及要保留的部分

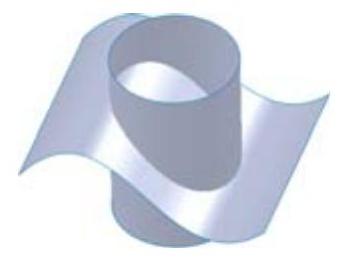

图7-110 生成剪裁曲面

选择菜单栏中的【插入】｜【曲面】｜【替换曲面】命令，或者单击【曲面】工具栏中的【替换曲面】按钮，系统弹出【替换曲面】对话框，如图7-111所示。

在【替换曲面】对话框中，各选项的含义如下：

替换的目标面：选择要替换的面，所选择的面必须相连，但不一定相切。

替换曲面：选择替换曲面。

【课堂举例7-20】替换曲面

01打开素材库中的“第7章/7-20替换曲面.sldprt”文件，如图7-112所示。(www.daowen.com)

02选择菜单栏中的【插入】｜【面】｜【替换】命令，或者单击【面】工具栏中的【替换曲面】按钮，系统弹出【替换面1】对话框。

03激活替换的目标面框，单击选择圆柱上表面作为要替换的面，然后激活替换面框，单击曲面作为替换面，如图7-113所示。

04单击对话框中的【确定】按钮，生成替换曲面，如图7-114所示。

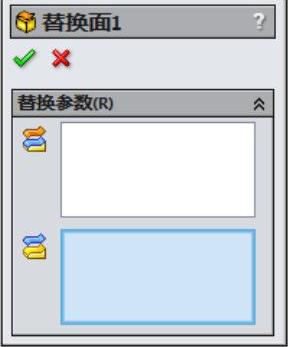

图7-111 【替换曲面1】对话框

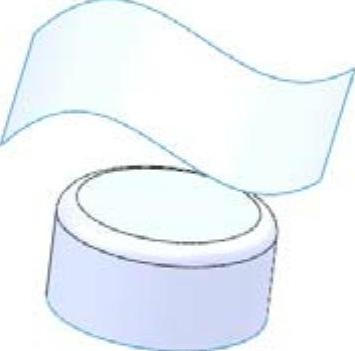

图7-112 “替换曲面”文件

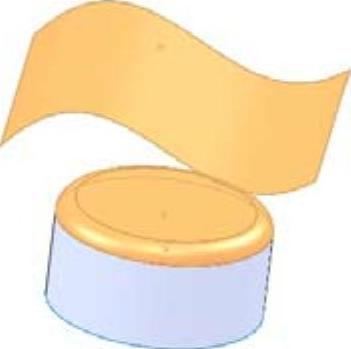

图7-113 选择替换面

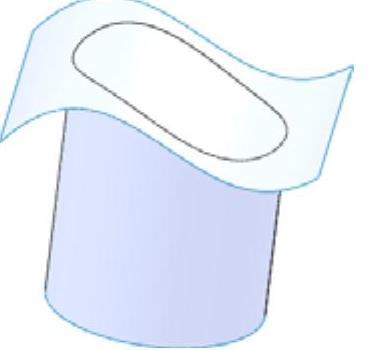

图7-114 生成替 换曲面
