剪裁曲面是指采用布尔运算的方法在一个曲面与另一个曲面、基准面或草图交叉处修剪曲面，或者将曲面与其他曲面联合使用作为相互修剪的工具。

选择菜单栏中的【插入】｜【曲面】｜【剪裁曲面】命令，或者单击【曲面】工具栏中的【剪裁曲面】按钮，系统弹出【剪裁曲面】对话框，如图7-105所示。

在【剪裁曲面】对话框中，各选项的含义如下：

【剪裁类型】选项组

标准：可以使用曲面、草图实体、曲线或者基准面等剪裁曲面，如图7-106所示，为使用【标准】类型剪裁。

相互：使用曲面本身裁剪多个曲面，如图7-107所示，为使用【相互】类型剪裁。

【选择】选项组

剪裁工具：在图形区域中选择曲面、草图实体、曲线或基准面作为剪裁其他曲面的工具。

保留选择：设置剪裁曲面中选择的部分为要保留的部分。

移除选择：设置剪裁曲面中选择的部分为要移除的部分

【曲面分割选项】选项组

分割所有：显示曲面中的所有分割。

自然：强迫边界边线随曲面形状变化。(www.daowen.com)

线性：强迫边界边线随剪裁点的线性方向变化。

图7-105 【剪裁曲面】对话框

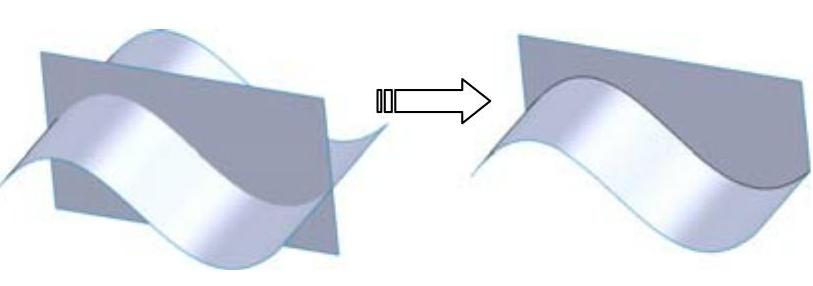

图7-106 【标准】类型剪裁曲面

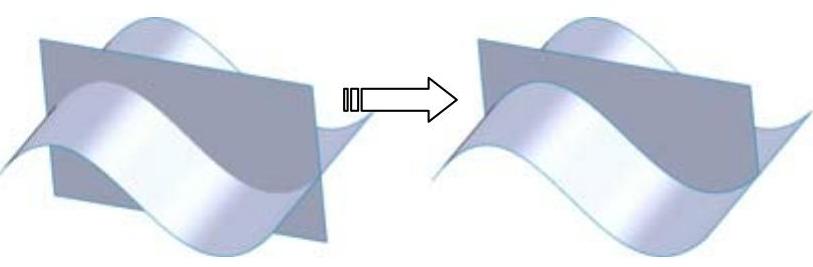

图7-107 【相互】类型剪裁曲面

【课堂举例7-19】剪裁曲面

01打开素材库中的“第7章/7-19剪裁曲面.sldprt”文件，如图7-108所示。

02选择菜单栏中的【插入】｜【曲面】｜【剪裁曲面】命令，或者单击【曲面】工具栏中的【剪裁曲面】按钮，系统弹出【剪裁曲面】对话框。

03选择【标准】单选按钮，在绘图区选择曲面1作为裁剪工具，选择要保留的部分，如图7-109所示。

04单击对话框中的【确定】按钮，生成剪裁曲面，如图7-110所示。
