拉伸曲面是以一基准面或现有的平面作为草图绘制平面，选取或绘制拉伸草图截面，沿指定方向与拉伸长度创建拉伸曲面。

选择菜单栏中的【插入】｜【曲面】｜【拉伸曲面】命令，或者单击【曲面】工具栏中的【拉伸曲面】按钮，系统弹出【曲面-拉伸】对话框，如图7-63所示。【拉伸曲面】对话框与实体建模的【凸台-拉伸】对话框选项和含义相同，不再介绍。

【课堂举例7-10】创建拉伸曲面

01单击【草图】选项卡中的【草图绘制】按钮，在绘图区选择【前视基准面】作为草图绘制平面。单击【草图】选项卡中的【样条曲线】按钮，绘制草图，如图7-64所示。

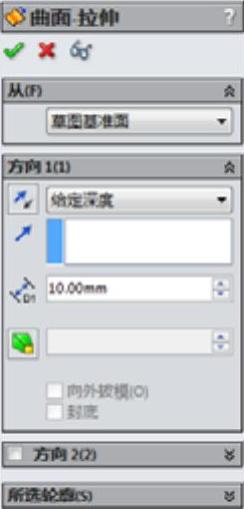

图7-63 【曲面-拉伸】对话框

02选择菜单栏中的【插入】｜【曲面】｜【拉伸曲面】命令，或者单击【曲面】工具栏中的【拉伸曲面】按钮，系统弹出【拉伸】对话框。

03在【方向1】选项组中选择【终止条件】为【给定深度】选项，设置深度值为100mm，其他均为默认值。

04单击对话框中的【确定】按钮，完成曲面拉伸，如图7-65所示。

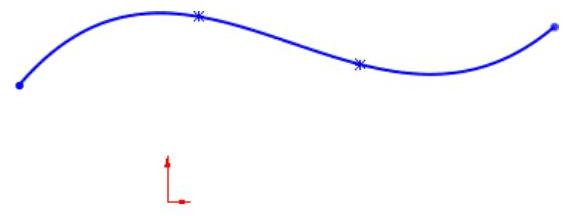

图7-64 绘制样条曲线

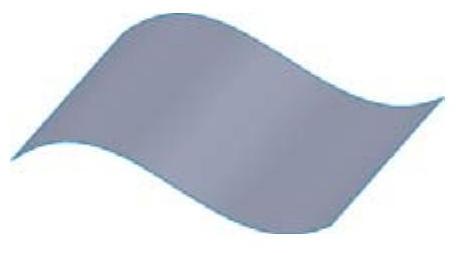

图7-65 生成拉伸曲面(www.daowen.com)

05单击【草图】选项卡中的【草图绘制】按钮，在绘图区选择【上视基准面】作为草图绘制平面。单击【草图】选项卡中的【圆】按钮，绘制草图，如图7-66所示。

06选择菜单栏中的【插入】｜【曲面】｜【拉伸曲面】命令，或者单击【曲面】工具栏中的【拉伸曲面】按钮，系统弹出【拉伸】对话框。

07在【从】选项组的下拉列表框中选择【曲面/面/基准面】选项，选择刚创建的拉伸曲面，如图7-67所示。

08在【方向1】选项组的【终止条件】下拉列表框中选择【给定深度】选项，在【深度】微调框中输入45mm。

09单击对话框中的【确定】按钮，生成拉伸曲面，如图7-68所示。

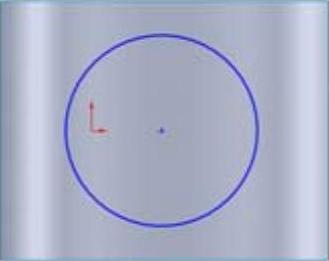

图7-66 绘制草图

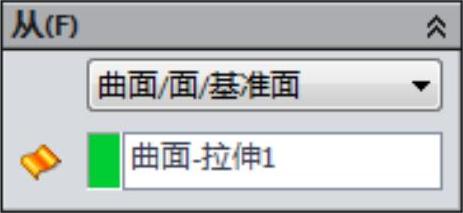

图7-67 拉伸起始条件

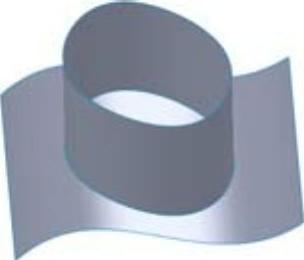

图7-68 生成拉伸曲面
