本例将制作如图7-50所示的沉头螺钉,需要注意的是螺纹的画法。

本实例操作可以分为如下步骤:

978-7-111-47083-0-Chapter07-133.jpg启动SolidWorks 2014并新建文件.

978-7-111-47083-0-Chapter07-134.jpg创建旋转凸台特征.

978-7-111-47083-0-Chapter07-135.jpg创建基准面特征.

978-7-111-47083-0-Chapter07-136.jpg创建螺旋线/涡状线特征.

978-7-111-47083-0-Chapter07-137.jpg创建切除扫描特征.

978-7-111-47083-0-Chapter07-138.jpg创建切除拉伸特征.

978-7-111-47083-0-Chapter07-139.jpg保存零件.

1.启动SolidWorks 2014并新建文件

01启动SolidWorks 2014,单击【标准】工具栏中的978-7-111-47083-0-Chapter07-140.jpg【新建】按钮,系统弹出【新建SolidWorks文件】对话框。

02选择【零件】图标,单击【确定】按钮,进入SolidWorks 2014的零件工作界面。

2.创建旋转凸台特征

01单击【草图】选项卡中的978-7-111-47083-0-Chapter07-141.jpg【草图绘制】按钮,在绘图区选择【前视基准面】作为草图绘制平面。

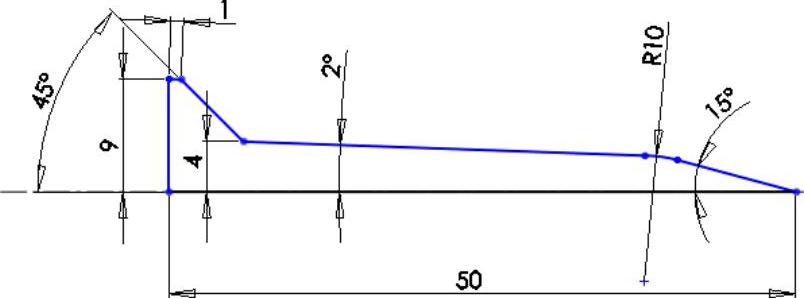

02绘制如图7-51所示的草图,并单击【尺寸/几何关系】工具栏中的978-7-111-47083-0-Chapter07-142.jpg【智能尺寸】按钮,添加尺寸。

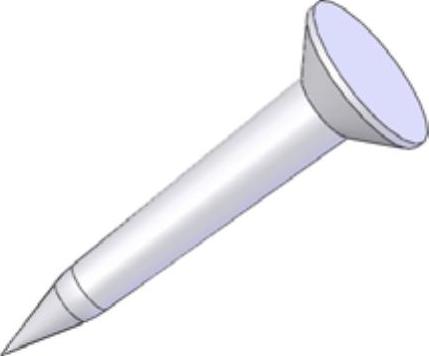

图7-50 沉头螺钉


图7-51 绘制草图

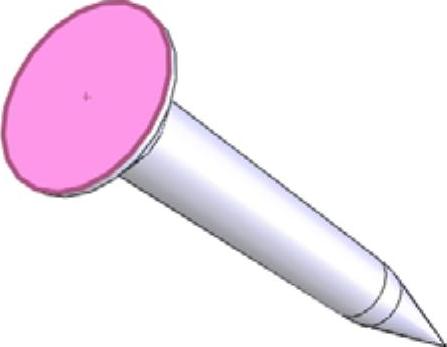

03单击【特征】工具栏中的978-7-111-47083-0-Chapter07-145.jpg【旋转凸台/基体】按钮,打开【旋转】对话框。选择长度为50的水平直线作为旋转轴,单击对话框中的978-7-111-47083-0-Chapter07-146.jpg【确定】按钮,创建旋转特征,如图7-52所示。

3.创建基准面特征

01单击【参考几何体】工具栏上的978-7-111-47083-0-Chapter07-147.jpg【基准面】按钮,打开基准面对话框,选择如图7-53所示的平面为第一参考。

02在978-7-111-47083-0-Chapter07-148.jpg【偏移距离】输入框中,输入偏移距离为20,单击978-7-111-47083-0-Chapter07-149.jpg【确定】按钮,创建基准面1,如图7-54所示。


图7-52 生成旋转特征

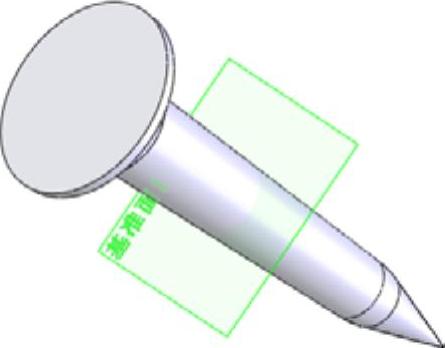

图7-53 选择第一参考


图7-54 生成基准面1

4.创建螺旋线/涡状线特征

01单击【草图】选项卡中的978-7-111-47083-0-Chapter07-153.jpg【草图绘制】按钮,在绘图区选择刚创建的基准面1作为草图绘制平面。

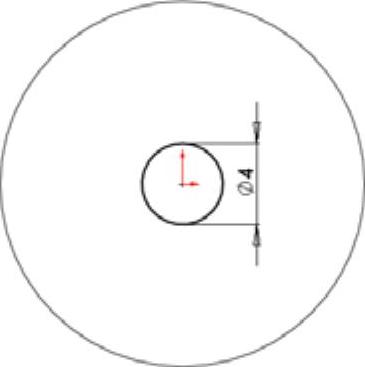

02单击【草图】选项卡中的978-7-111-47083-0-Chapter07-154.jpg【圆】按钮,绘制草图。并单击【尺寸/几何关系】工具栏中的978-7-111-47083-0-Chapter07-155.jpg【智能尺寸】按钮,添加尺寸,如图7-55所示。(www.daowen.com)

03单击【曲线】工具栏中的978-7-111-47083-0-Chapter07-156.jpg【螺旋线/涡状线】按钮或者在菜单栏中选择【插入】|【曲线】|【螺旋线/涡状线】命令,在绘图区单击直径为4的草图圆,系统弹出【螺旋线/涡状线】对话框。

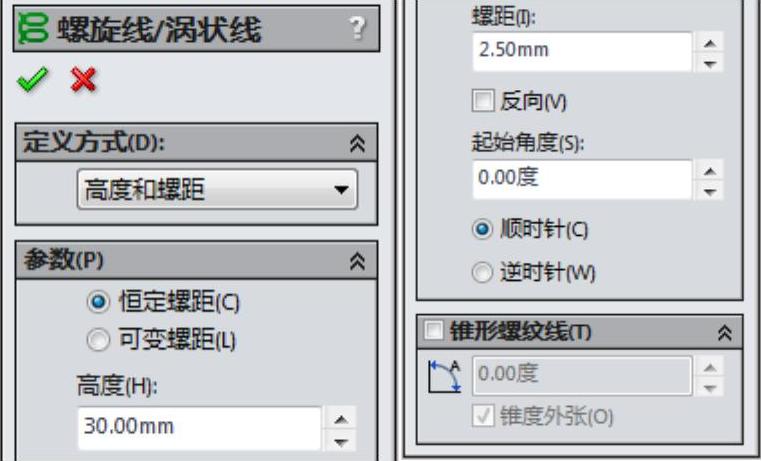

04选择【高度和螺距】选项作为定义螺旋线方式,单击【恒定螺距】单选按钮,设置【高度】为30mm,【螺距】为2.5mm,其他均为系统默认值,如图7-56所示。

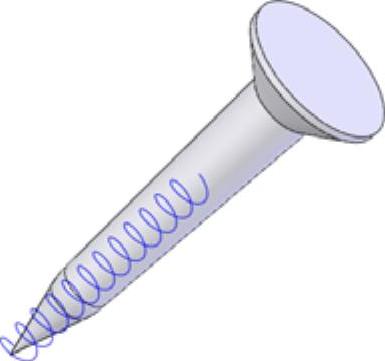

05单击对话框中的978-7-111-47083-0-Chapter07-157.jpg【确定】按钮,生成螺旋线,如图7-57所示。


图7-55 绘制草图


图7-56 参数设置


图7-57 生成螺旋线

5.创建切除扫描特征

01单击【草图】选项卡中的978-7-111-47083-0-Chapter07-161.jpg【草图绘制】按钮,在绘图区选择【上视基准面】作为草图绘制平面。

02单击【草图】选项卡中的978-7-111-47083-0-Chapter07-162.jpg【直线】按钮,绘制草图。并单击【尺寸/几何关系】工具栏中的978-7-111-47083-0-Chapter07-163.jpg【智能尺寸】按钮,添加尺寸,如图7-58所示。

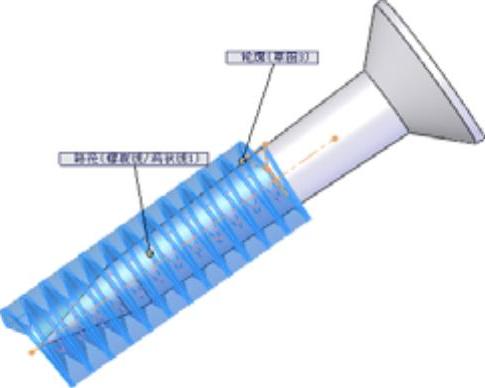

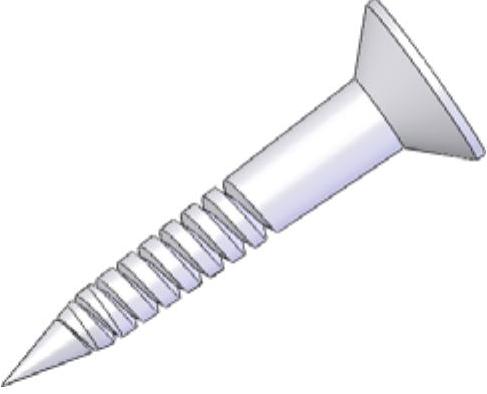

03单击【特征】工具栏中的978-7-111-47083-0-Chapter07-164.jpg【扫描切除】按钮,打开【切除-扫描】对话框。选择刚绘制的草图为扫描【轮廓】,螺旋线为扫描【路径】,如图7-59所示。单击对话框中的978-7-111-47083-0-Chapter07-165.jpg【确定】按钮,创建切除扫描特征,如图7-60所示。


图7-58 绘制草图

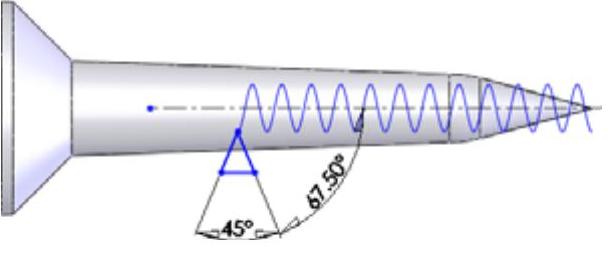

图7-59 旋转切除扫描路径和轮廓


图7-60 创建切除扫描特征

6.创建切除拉伸特征

01单击【草图】选项卡中的978-7-111-47083-0-Chapter07-169.jpg【草图绘制】按钮,在绘图区选择【前视基准面】作为草图绘制平面。

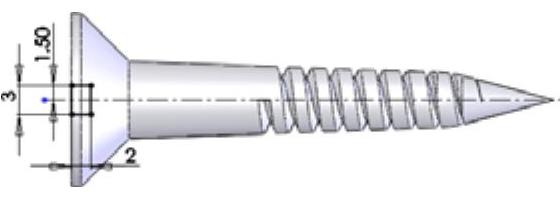

02单击【草图】选项卡中的978-7-111-47083-0-Chapter07-170.jpg【矩形】按钮,绘制草图。并单击【尺寸/几何关系】工具栏中的978-7-111-47083-0-Chapter07-171.jpg【智能尺寸】按钮,添加尺寸,如图7-61所示。

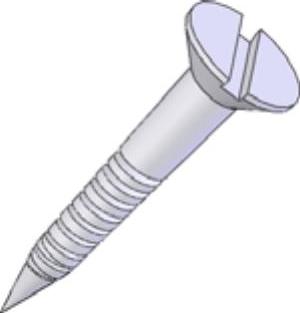

03单击【特征】工具栏中的978-7-111-47083-0-Chapter07-172.jpg【拉伸切除】按钮,打开【切除-拉伸】对话框。

04在【方向1】选项组中选择终止条件为【两侧对称】,978-7-111-47083-0-Chapter07-173.jpg【深度】文本框中输入深度为30,单击978-7-111-47083-0-Chapter07-174.jpg【确定】按钮,生成切除拉伸特征,如图7-62所示。


图7-61 绘制草图


图7-62 生成切除拉伸特征

7.保存零件

01选择【文件】︱【另存为】命令,弹出【另存为】对话框。

02在【文件名】列表框中输入“7.1.7沉头螺钉”,单击【保存】按钮,完成实例操作。
