使用通过参考点方式创建曲线是指选择已有的点作为曲线通过的参照，至少选择两个或两个以上的点。

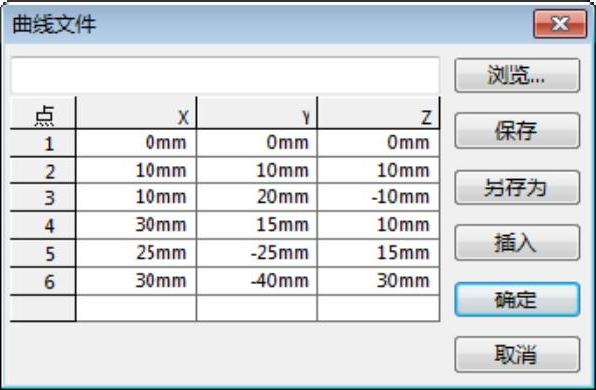

图7-29 输入坐标点的数值

图7-30 生成的曲线

单击【曲线】工具栏中的【通过参考点的曲线】按钮或者在菜单栏中选择【插入】｜【曲线】｜【通过参考点的曲线】命令，系统弹出【通过参考点的曲线】对话框，如图7-31所示。对话框中各选项的含义如下：

通过点：选择通过一个或者多个平面上的点。

闭环曲线：定义生成的曲线是否闭合。选择此选项，则生成的曲线自动闭合，如图7-32所示。

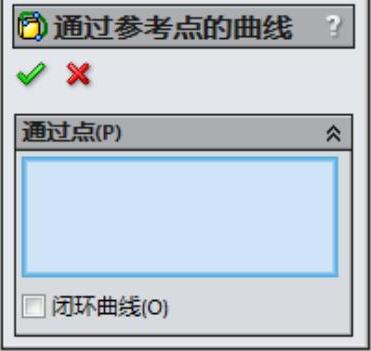

图7-31 【通过参考点的曲线】对话框

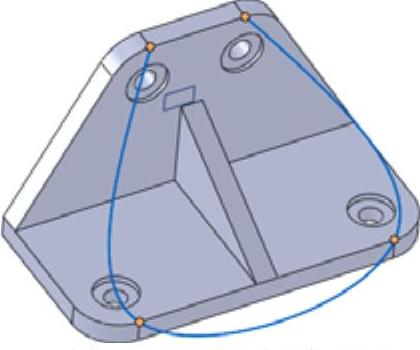

图7-32 闭环曲线的应用(www.daowen.com)

【课堂举例7-8】创建通过参考点的曲线

01打开素材库中的“第7章/7-8通过参考点的曲线.sldprt”文件，如图7-33所示。

02单击【曲线】工具栏中的【通过参考点的曲线】按钮或者在菜单栏中选择【插入】｜【曲线】｜【通过参考点的曲线】命令，系统弹出【通过参考点的曲线】对话框。

03单击选择如图7-34所示的参考点，并勾选【闭环曲线】单选按钮，单击对话框中的【确定】按钮，生成通过参考点的曲线，如图7-35所示。

图7-33 “通过参考点的曲线”文件

图7-34 选择参考点

图7-35 生成通过参考点的曲线

注意：在生成通过参考点的曲线时选择的参考点既可以是草图中的点，也可以是模型实体中的点。
