可以通过用户定义的点生成样条曲线，这种方式生成的曲线称为通过XYZ点的曲线。在SolidWorks 2014中，用户既可以自定义样条曲线通过的点，也可以利用点坐标文件生成样条曲线。

单击【曲线】工具栏中的【通过XYZ点的曲线】按钮或者在菜单栏中选择【插入】｜【曲线】｜【通过XYZ点的曲线】命令，系统弹出【曲线文件】对话框，如图7-26所示。

在【曲线文件】对话框中，各选项的含义如下：

点、X、Y、Z：双击每个单元格，即可激活该单元格，然后键入数值即可。

浏览：单击【浏览】按钮，弹出如图7-27所示的【打开】对话框，可以键入存在的曲线文件，根据曲线文件直接生成曲线。

保存：单击【保存】按钮，弹出如图7-28所示的【另存为】对话框，选择想要保存的位置，然后在【文件名】文本框中输入文件名称。如果没有指定扩展名，系统会自动添加*.SLDCRV扩展名。

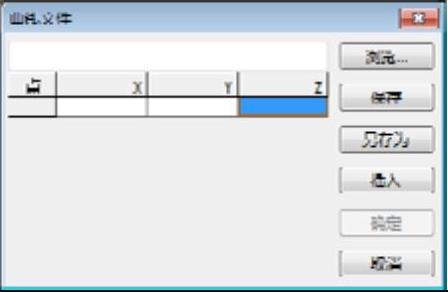

图7-26 【曲线文件】对话框

插入：用于插入新行。如果要在某一行之上插入新行，只需单击该行，然后单击【插入】按钮即可。

(www.daowen.com)

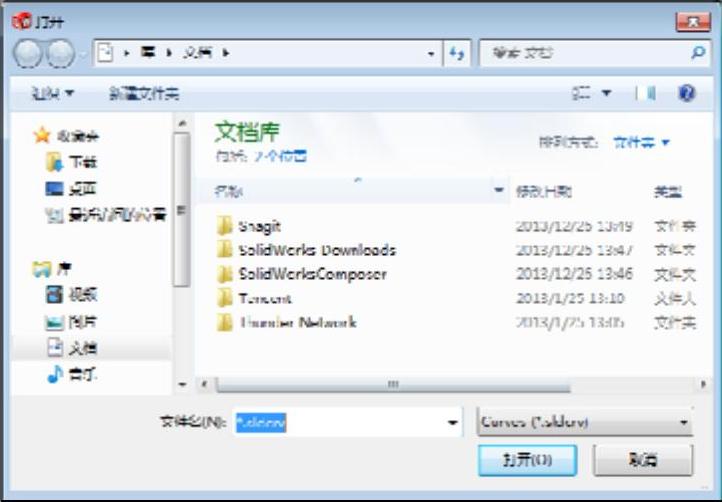

图7-27 【打开】对话框

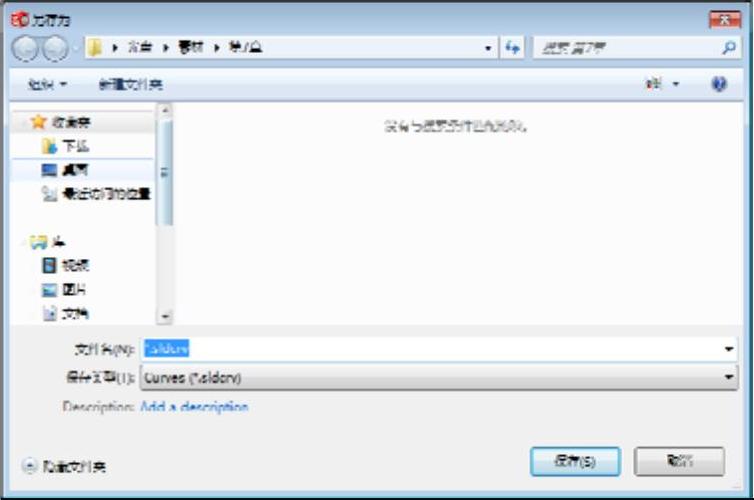

图7-28 【另存为】对话框

注意：在输入存在的曲线文件时，文件不仅可以是*.SLDCRV格式的文件，也可以是*.TXT格式的文件。使用Excel等应用程序生成坐标文件时，文件中必须只包含坐标数据，而不能是X、Y、Z的序号及其他无关数据。

【课堂举例7-7】创建通过XYZ点的曲线

01单击【标准】工具栏中的【新建】按钮，系统弹出【新建SolidWorks文件】对话框，选择【零件】图标，单击【确定】按钮，进入SolidWorks 2014的零件工作界面。

02单击【曲线】工具栏中的【通过XYZ点的曲线】按钮，或者在菜单栏中选择【插入】｜【曲线】｜【通过XYZ点的曲线】命令，系统弹出【曲线文件】对话框。

03在对话框中输入生成曲线的坐标点的数值，如图7-29所示，单击【确定】按钮，生成的曲线，如图7-30所示。
