本例将利用所学知识制作一个螺钉旋具模型，最终效果如图6-158所示。

本实例可以分为如下步骤：

启动SolidWorks 2014并新建文件。

创建拉伸特征。

创建圆顶特征。

创建锥削弯曲特征。

创建伸展弯曲特征。

创建旋转阵列特征。

创建压凹特征。

保存零件。

图6-158 “6.3.2螺钉旋具”文件

制作螺钉旋具模型的具体操作步骤如下：

1．启动SolidWorks 2014并新建文件

01启动SolidWorks 2014，单击【标准】工具栏中的【新建】按钮，系统弹出【新建SolidWorks文件】对话框。

02选择【零件】图标，单击【确定】按钮，进入SolidWorks 2014的零件工作界面。

2．创建拉伸特征

01单击【草图】选项卡中的【草图绘制】按钮，在绘图区选择【前视基准面】作为草图绘制平面。

02单击【草图】选项卡中的【矩形】按钮和【中心线】按钮，输入动态尺寸参数，绘制如图6-159所示的草图。

03单击【特征】选项卡上的【拉伸凸台/基体】按钮，或选择菜单栏中的【插入】｜【凸台/基体】｜【拉伸】命令。

04设置【拉伸】对话框中的参数，在【方向1】选项组中设置为“给定深度”输入深度为200mm。其他均为默认设置。

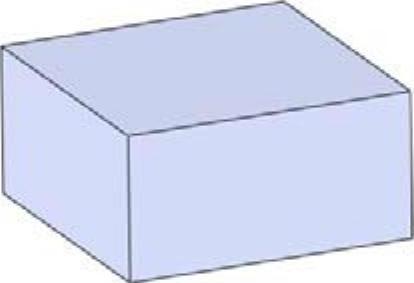

05单击【拉伸】对话框中的【确定】按钮，生成如图6-160所示的凸台。

3．创建圆顶特征

01选择菜单栏中的【插入】｜【特征】｜【圆顶】命令，系统弹出【圆顶】对话框。

02单击模型上表面作为要圆顶的面，在距离框中输入210mm，如图6-161所示。

图6-159 绘制草图

图6-160 生成拉伸特征

图6-161 参数设置

03单击对话框中的【确定】按钮，完成圆顶操作，如图6-162所示。

4．创建锥削弯曲特征

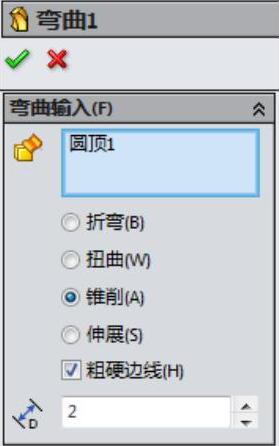

01选择菜单栏中的【插入】｜【特征】｜【弯曲】命令，系统弹出【弯曲】对话框，选择【锥削】弯曲类型。

02选择绘图区中的模型作为要弯曲的实体，设置【锥剃因子】为2，设置【裁剪基准面1】的裁剪距离为70mm，如图6-163所示。

03单击对话框中的【确定】按钮，完成锥削弯曲特征，如图6-164所示。

图6-162 圆顶特征

图6-163 参数设置

图6-164 生成锥削弯曲特征

5．创建伸展弯曲特征

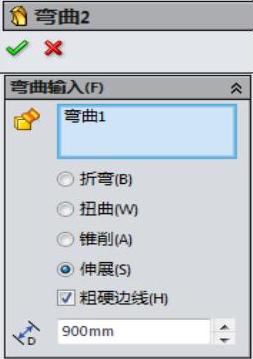

01选择菜单栏中的【插入】｜【特征】｜【弯曲】命令，系统弹出【弯曲】对话框，选择【伸展】弯曲类型。

02选择模型作为要弯曲的实体，设置【伸展距离】为900mm，如图6-165所示。

03单击对话框中的【确定】按钮，完成伸展弯曲特征，如图6-166所示。

6．创建旋转阵列特征

01单击【草图】选项卡中的【草图绘制】按钮，在绘图区选择【前视基准面】作为草图绘制平面。

02单击【草图】选项卡中的【矩形】按钮，绘制如图6-167所示的草图。

03单击【特征】选项卡上的【旋转凸台/基体】按钮，或者选择菜单栏中的【插入】｜【凸台/基体】｜【旋转】命令，系统弹出【旋转】对话框。

04设置【旋转】对话框中的参数，选择矩形左侧边线为旋转中心轴，在【旋转类型】中选择【单向】旋转，设置角度为360，取消【合并结果】复选框，其他设置均为默认方式，如图6-168所示。

05单击【旋转】对话框中的【确定】按钮，生成旋转特征，如图6-169所示。(www.daowen.com)

图6-165 参数设置

图6-166 生成伸展弯曲特征

图6-167 绘制矩形

图6-168 参数设置

图6-169 生成的旋转模型

06在菜单栏中选择【插入】｜【参考几何体】｜【点】命令，系统弹出【点】对话框，如图6-170所示。

07在【选择】选项组中，单击【面中心】按钮，在绘图区中选择拉伸特征的底面。

08单击对话框中的【确定】按钮，生成参考点，如图6-171所示。

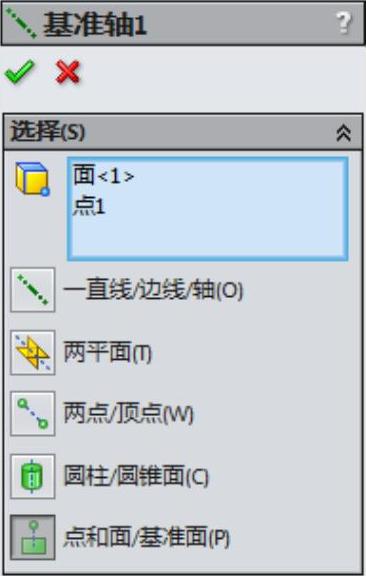

09在菜单栏中选择【插入】｜【参考几何体】｜【基准轴】命令，系统弹出【基准轴】对话框，如图6-172所示。

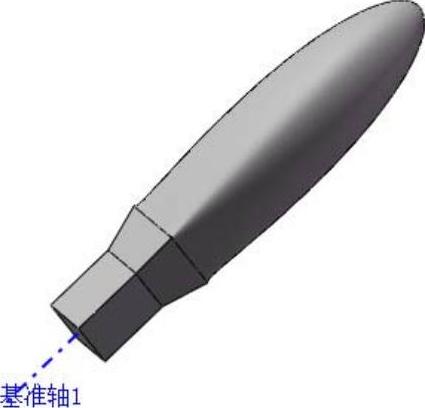

10在绘图区选择上视基准面和【参考点1】，系统会自动生成基准轴1，单击【确定】按钮，如图6-173所示。

11单击【特征】选项卡中的【圆周阵列】按钮，或者选择菜单栏中的【插入】｜【阵列/镜像】｜【圆周阵列】命令，系统弹出【圆周阵列】对话框。

12在对话框中设置如图6-174所示的参数。单击对话框中的【确定】按钮，生成圆周阵列特征，如图6-175所示。

7．创建压凹特征

01选择菜单栏中的【插入】｜【特征】｜【压凹】命令，系统弹出【压凹】对话框。

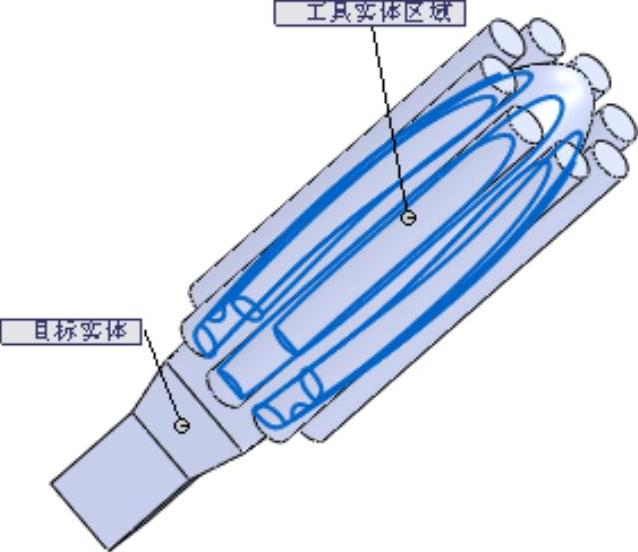

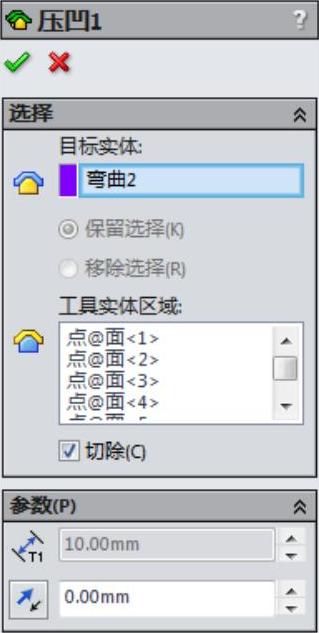

02在绘图区选择模型的拉伸特征作为【目标实体】，选择圆周阵列特征作为【工具实体】，选择【切除】复选框，如图6-176所示。

图6-170 【点】对话框

图6-171 生成参考点

图6-172 【基准轴】对话框

图6-173 生成基准轴

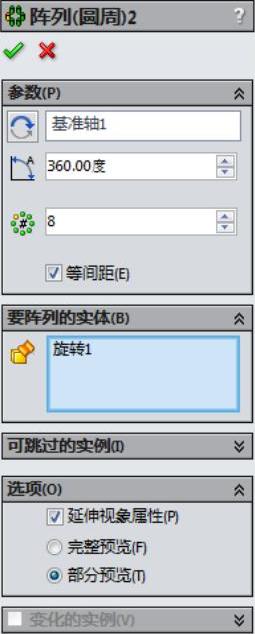

图6-174 参数设置

图6-175 生成圆周阵列

03单击对话框中的【确定】按钮，生成压凹特征，如图6-177所示。

图6-176 参数设置

图6-177 压凹特征

04为了更好地观察压凹特征效果，需要将阵列和旋转特征隐藏，在【特征管理器设计树】中右键单击所要隐藏的特征，在弹出的快捷菜单中选择【隐藏】按钮，如图6-178所示，压凹效果如图6-179所示。

图6-178 隐藏特征

图6-179 压凹特征

8．创建旋转凸台特征

01单击【草图】选项卡中的【草图绘制】按钮，选择【右视基准面】作为草图绘制平面，绘制如图6-180所示的草图。

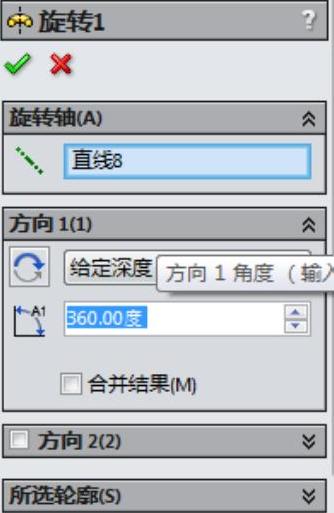

02单击【特征】选项卡中的【旋转凸台/基体】按钮，系统打开【旋转】对话框，选择长度为1250的直线作为旋转轴，单击【确定】按钮，创建旋转实体，如图6-181所示。

03零件完成，选择保存文件。
