根据前面所学知识,创建塑料壳特征,其最终效果如图6-123所示。

本实例可以分为如下步骤:

978-7-111-47083-0-Chapter06-395.jpg启动SolidWorks 2014并打开文件。

978-7-111-47083-0-Chapter06-396.jpg添加拉伸凸台特征。

978-7-111-47083-0-Chapter06-397.jpg添加装配凸台特征。

978-7-111-47083-0-Chapter06-398.jpg添加弹簧扣特征。

978-7-111-47083-0-Chapter06-399.jpg添加通风口特征。

978-7-111-47083-0-Chapter06-400.jpg保存文件。

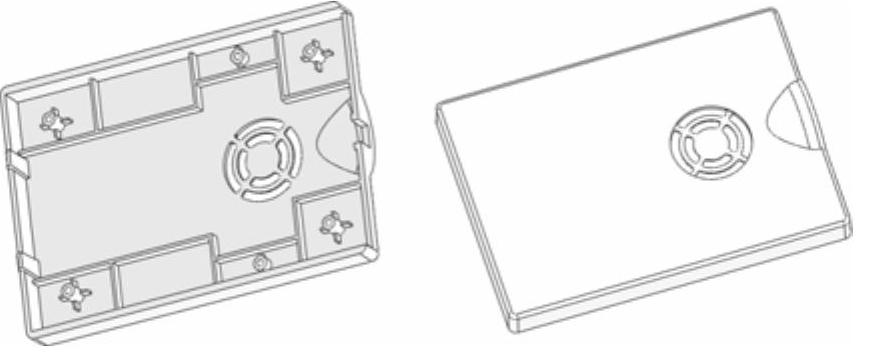

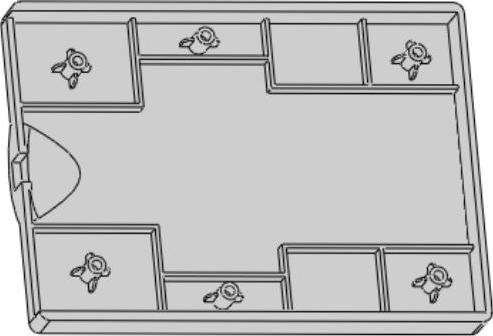

图6-123 6.3.1塑料壳

1.启动SolidWorks 2014并打开文件

01启动SolidWorks 2014,单击【标准】工具栏中的978-7-111-47083-0-Chapter06-402.jpg【打开】按钮,系统弹出【打开】对话框。

02选择素材库中的“第6章/6.3.1塑料壳.sldprt”文件,如图6-124所示,单击【确定】按钮,进入SolidWorks 2014的零件工作界面。

2.添加拉伸凸台特征

01单击【草图】选项卡中的978-7-111-47083-0-Chapter06-403.jpg【草图绘制】按钮,在绘图区选择如图6-125所示的模型表面作为草图绘制平面。

02单击【草图】选项卡中的【直线】按钮978-7-111-47083-0-Chapter06-404.jpg和【中心线】按钮978-7-111-47083-0-Chapter06-405.jpg,绘制如图6-126所示的草图。

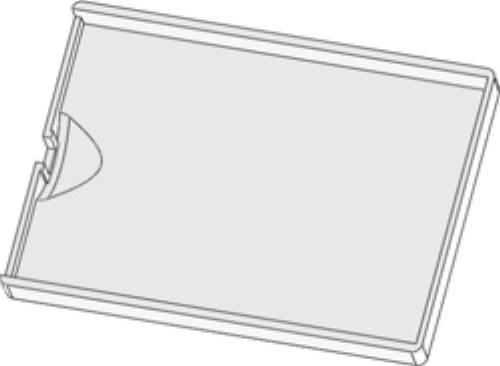

图6-124 “6.3.1塑料壳”文件


图6-125 选择草图绘制平面

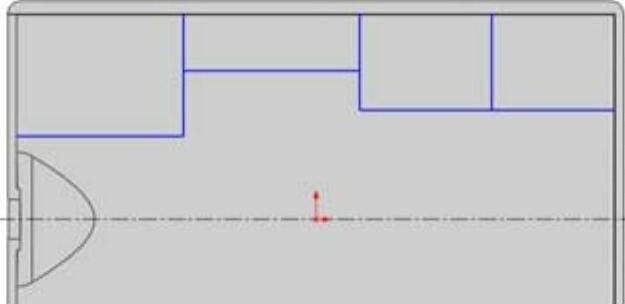

图6-126 绘制草图

03单击【草图】选项卡中的978-7-111-47083-0-Chapter06-409.jpg【智能尺寸】按钮和978-7-111-47083-0-Chapter06-410.jpg【添加几何关系】按钮,添加如图6-127所示的几何约束。

04单击【草图】选项卡中的978-7-111-47083-0-Chapter06-411.jpg镜像】按钮,系统弹出【镜像】对话框,选择中心线一侧的全部草图元素为要镜像的实体,对话框如图6-128所示。

05单击978-7-111-47083-0-Chapter06-412.jpg【确定】按钮,生成如图6-129所示的草图。

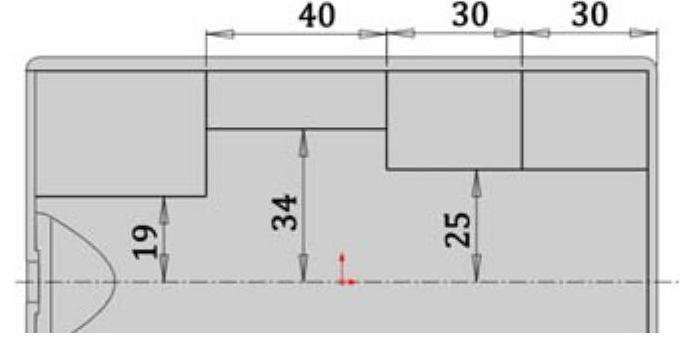

图6-127 标注尺寸及几何约束

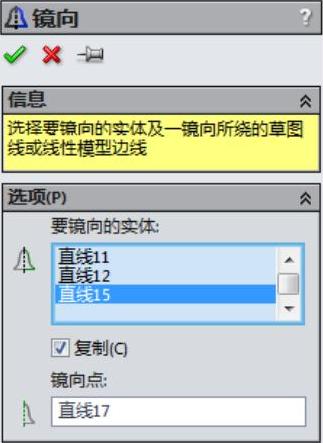

图6-128 【镜像】对话框

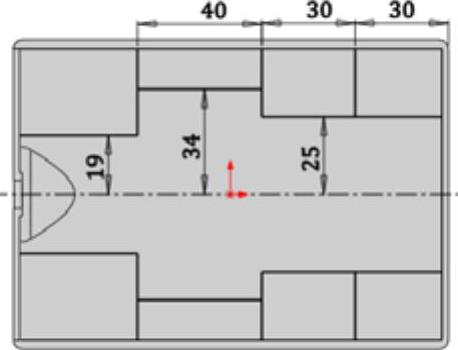

图6-129 生成的草图

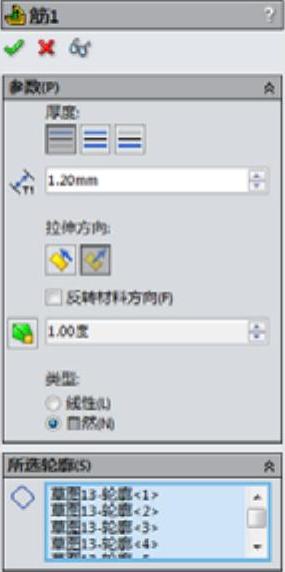

06单击【特征】选项卡中的【筋】按钮,系统弹出【筋】对话框,对话框中【厚度】类型选择【第一边】,拉伸方向选择【垂直于草图】。然后在【所选轮廓】选项组,拾取草图中的每条实体线,如图6-130所示。

07单击对话框中的978-7-111-47083-0-Chapter06-416.jpg【确定】按钮,生成筋特征,如图6-131所示。


图6-130 【拉伸】对话框

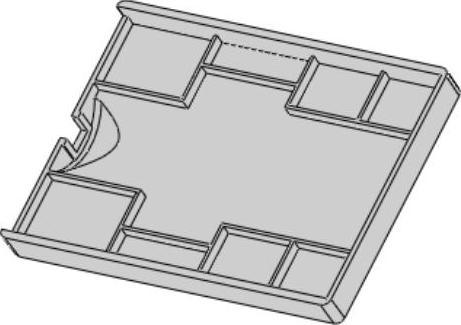

图6-131 生成的筋特征

3.添加装配凸台特征

01选择菜单栏中的【插入】|【扣合特征】|【装配凸台】命令,或者单击【扣合特征】工具栏中的978-7-111-47083-0-Chapter06-419.jpg【装配凸台】按钮,系统弹出【装配凸台】对话框。

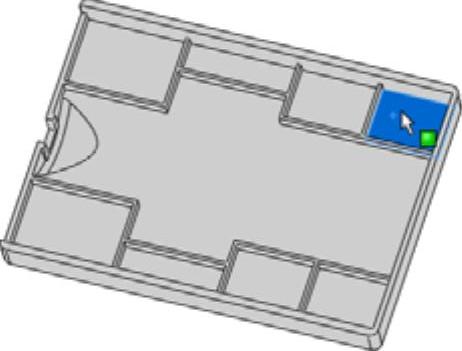

02选择如图6-132所示的平面为凸台的放置平面。


图6-132 选择定位


图6-133 选择定位面

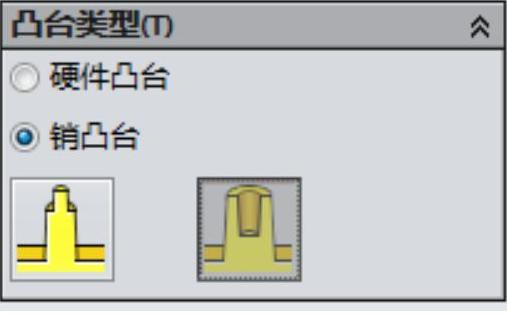

03在【凸台类型】选项组选择凸台的类型为【孔】,如图6-133所示。在【凸台】选项组输入凸台的尺寸,如图6-134所示。在【翅片】选项组输入翅片的参数,如图6-135所示,其中翅片的方向参考面如图6-136所示。

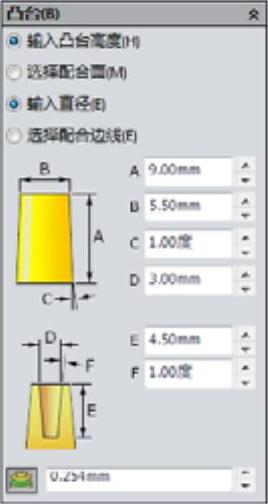

图6-134 凸台参数设置

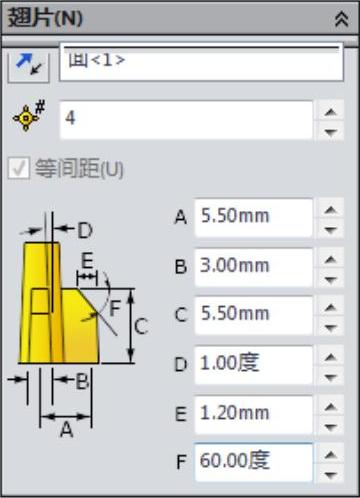

图6-135 翅片参数设置

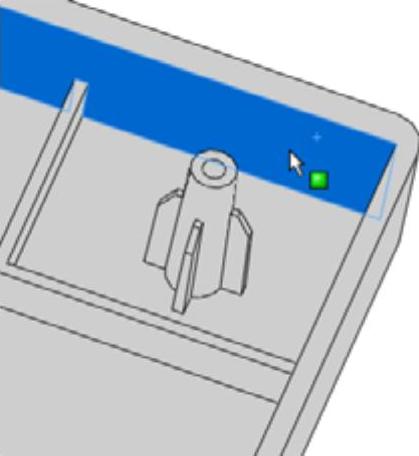

图6-136 选择方向参考面

04单击对话框中的978-7-111-47083-0-Chapter06-425.jpg【确定】按钮,生成装配凸台,如图6-137所示。

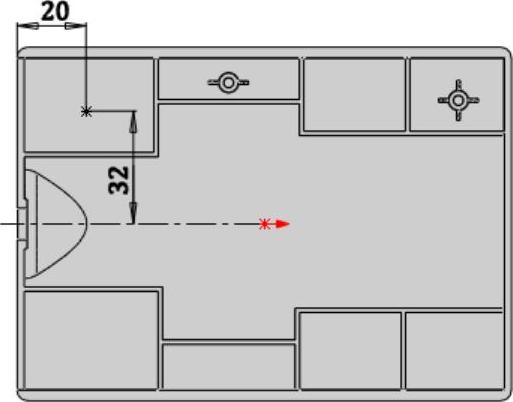

05单击【特征管理器设计树】中装配凸台,在其下拉菜单中选择3D草图右键单击,并在弹出的快捷按钮中单击978-7-111-47083-0-Chapter06-426.jpg【编辑草图】按钮,如图6-138所示。系统进入草图绘制模式,为草图标注尺寸,如图6-139所示。


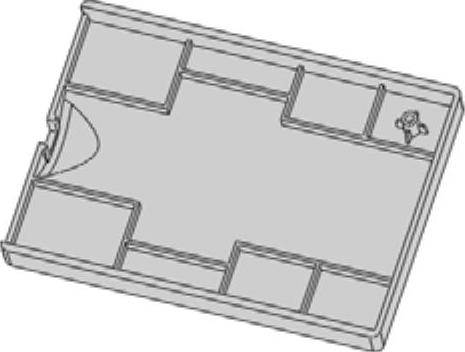

图6-137 生成的装配凸台特征

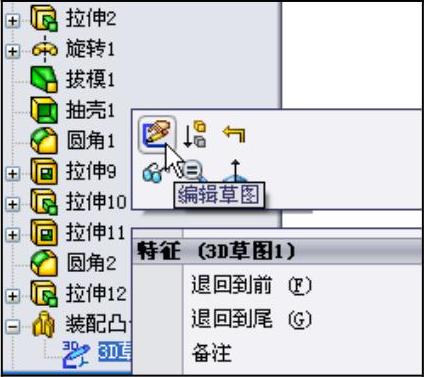

图6-138 选择编辑草图

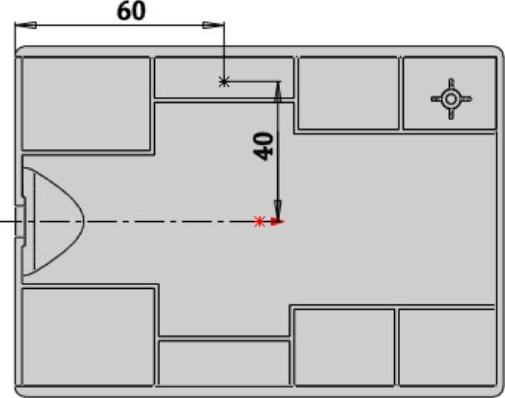

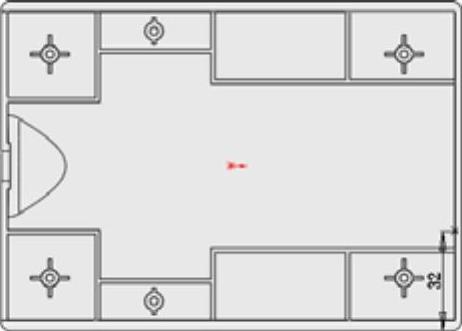

图6-139 添加尺寸标注

06单击绘图区右上角的【退出】按钮,退出3D草图绘制模式,凸台的位置被修改。(www.daowen.com)

07同样的方法,在图6-140所示位置生成第二个装配凸台,凸台和翅片的尺寸与第一个装配凸台相同,不同的是翅片数量设置为2,如图6-141所示。


图6-140 第二个凸台位置

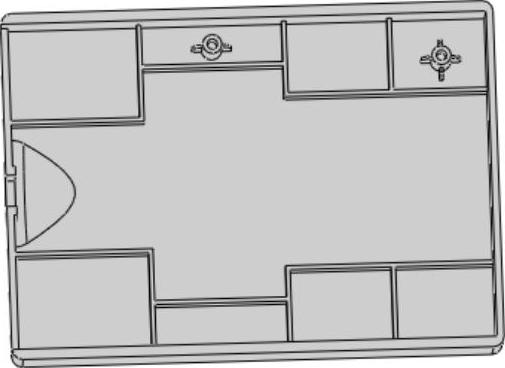

图6-141 第二个装配凸台


图6-142 第三个凸台的位置

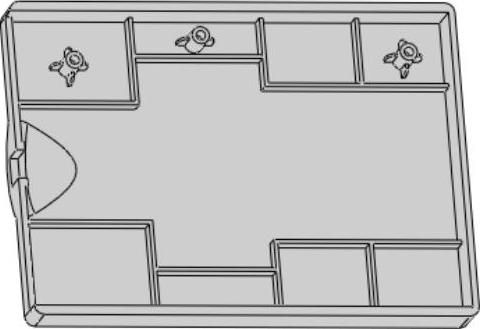

08同样的方法,在图6-142所示位置生成第三个装配凸台,凸台和翅片的尺寸与第一个装配凸台相同。翅片数量为4个,如图6-143所示。

09单击【特征】选项卡中的978-7-111-47083-0-Chapter06-433.jpg【镜像】按钮,系统弹出【镜像】对话框。选择【前视基准面】作为镜像面,单击选择三个装配凸台为镜像的特征。

10单击对话框中的978-7-111-47083-0-Chapter06-434.jpg【确定】按钮,生成镜像特征,如图6-144所示。

4.添加弹簧扣特征

01选择菜单栏中的【插入】|【扣合特征】|【弹簧扣】命令,或者单击【扣合特征】工具栏中的978-7-111-47083-0-Chapter06-435.jpg【弹簧扣】按钮,系统弹出【弹簧扣】对话框。

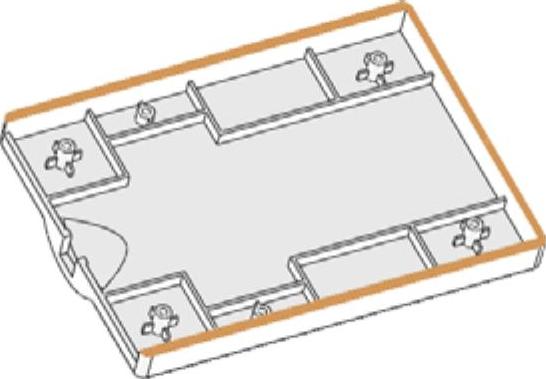

02在绘图区选择如图6-145所示的平面作为放置面,再选择如图6-146所示的平面用于确定弹簧扣的竖直方向。

03在绘图区中选择如图6-147所示的面用于确定弹簧勾扣方向,再单击选择如图6-148所示的面来配合勾扣实体。

04设置各参数后,单击978-7-111-47083-0-Chapter06-436.jpg【确定】按钮,生成弹簧扣特征,如图6-149所示。

05单击【特征管理器设计树】中弹簧扣,在其下拉菜单中选择3D草图右键单击,并在弹出的快捷按钮中单击978-7-111-47083-0-Chapter06-437.jpg【编辑草图】按钮,系统会自动进入草图绘制模式。为草图标注尺寸,如图6-150所示。


图6-143 第三个装配凸台


图6-144 镜像凸台的效果

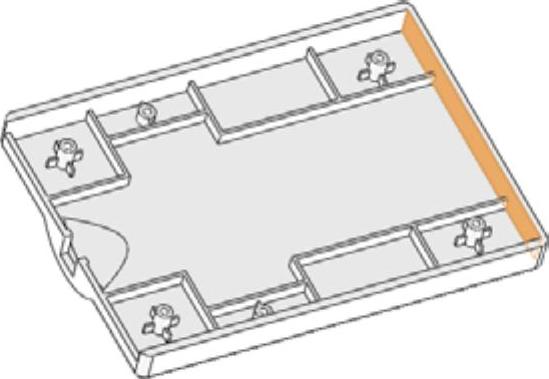

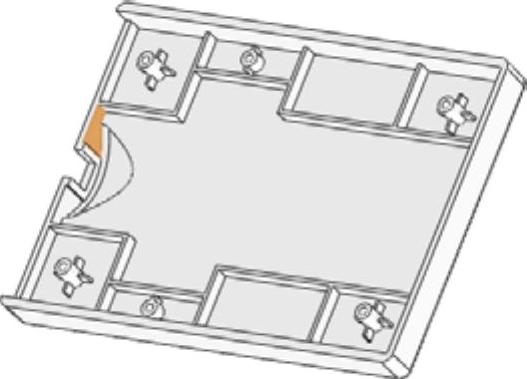

图6-145 选择放置平面


图6-146 选择弹簧扣竖直方向

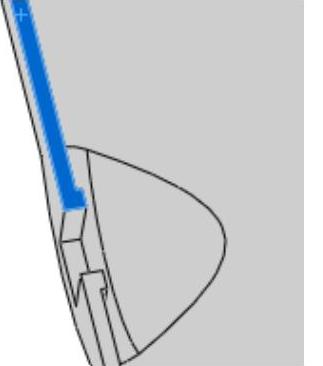

图6-147 选择面确定勾扣方向


图6-148 选择面配合勾扣实体

06单击【草图】选项卡中的978-7-111-47083-0-Chapter06-444.jpg【3D草图】按钮,退出草图绘制模式,生成如图6-151所示的弹簧扣特征。

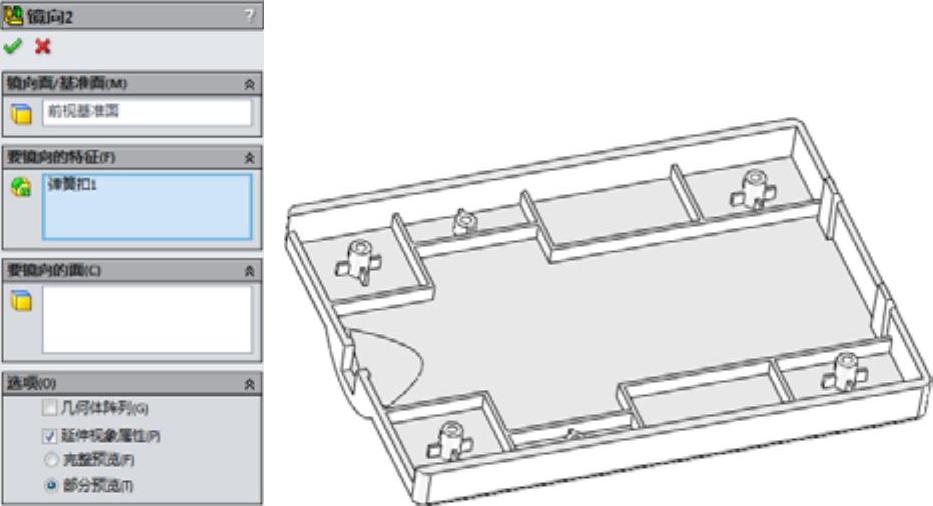

07单击【特征】选项卡中的978-7-111-47083-0-Chapter06-445.jpg【镜像】按钮,系统弹出【镜像】对话框。在绘图区单击【前视基准面】作为镜像面,单击选择弹簧扣为要镜像的特征。


图6-149 生成弹簧扣特征

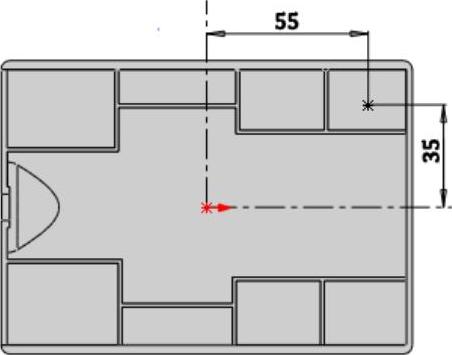

图6-150 标注草图尺寸

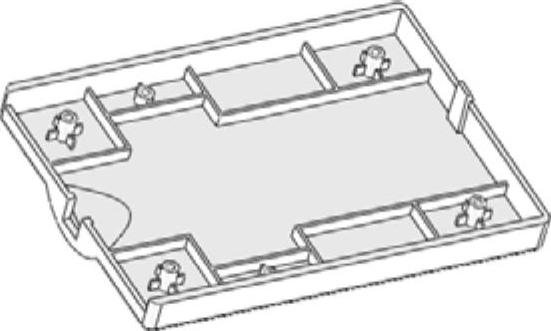

图6-151 生成弹簧扣

08单击对话框中的978-7-111-47083-0-Chapter06-449.jpg【确定】按钮,生成镜像特征,如图6-152所示。

5.添加通风口特征

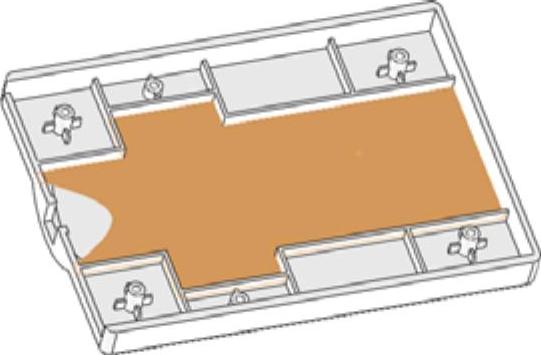

01单击【草图】选项卡中的978-7-111-47083-0-Chapter06-450.jpg【草图绘制】按钮,在绘图区选择如图6-153所示的模型表面作为草图绘制平面。

02单击【草图】选项卡中的978-7-111-47083-0-Chapter06-451.jpg【圆】按钮和978-7-111-47083-0-Chapter06-452.jpg【中心线】按钮,绘制草图,并标注尺寸,如图6-154所示。

03选择菜单栏中的【插入】|【扣合特征】|【通风口】命令,或者单击【扣合特征】工具栏中的978-7-111-47083-0-Chapter06-453.jpg【通风口】按钮,系统弹出【通风口】对话框。

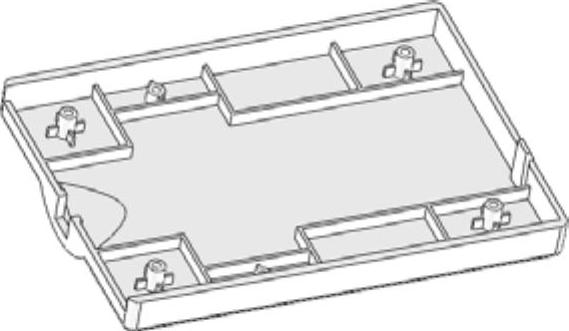

图6-152 镜像弹簧扣


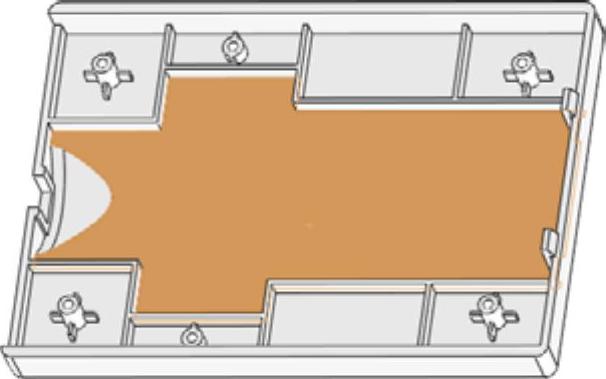

图6-153 选择草图绘制平面


图6-154 绘制草图并标注


图6-155参数设置

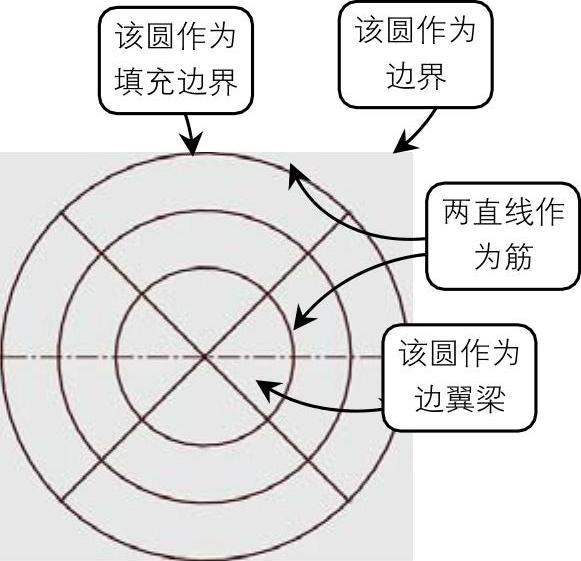

04在对话框中,输入978-7-111-47083-0-Chapter06-458.jpg【圆角的半径】为1。然后分别定义【边界】【筋】【翼梁】、【填充边界】,选择对象如图6-155所示。筋和翼梁的参数如图6-156所示。

05单击对话框中的978-7-111-47083-0-Chapter06-459.jpg【确定】按钮,生成通风口,如图6-157所示。

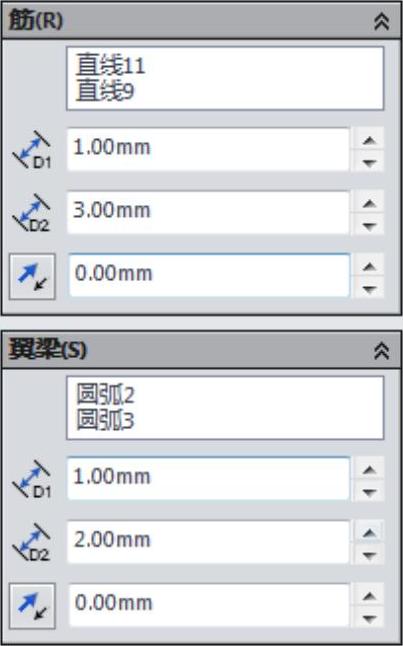

图6-156 筋和翼梁参数


图6-157 生成通风口特征

6.保存文件

01选择【文件】︱【另存为】命令,弹出【另存为】对话框。

02在【文件名】列表框中输入“6.3.1塑料壳”,单击【保存】按钮,完成实例操作。
