缩放比例是指在零件或曲面模型的重心或模型原点处进行缩放操作。比例缩放特征仅缩放模型几何体，在数据输出、型腔中使用将不会缩放尺寸、草图或参考几何体。

选择菜单栏中的【插入】｜【特征】｜【缩放比例】命令，系统弹出【缩放比例】对话框，如图6-119所示。

图6-118 显示曲率检查梳形图状态

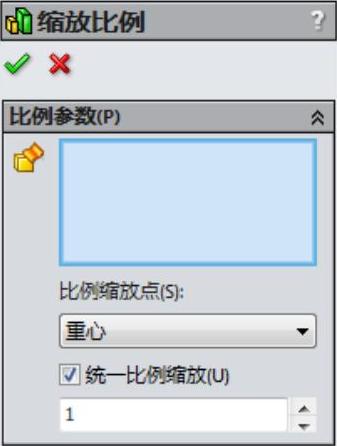

图6-119 缩放比例对话框

在【缩放比例】对话框中，各选项的含义如下：

比例缩放点：作为缩放比例的模型所绕的点，包括有重心、原点、坐标系3种缩放点类型。

统一比例缩放：选择【统一比例缩放】复选框，并设定比例因子，清除选择【统一比例缩放】复选框并为X比例因子、Y比例因子及Z比例因子设定单独设置数值。

比例因子：要缩放的倍数。

【课堂举例6-12】比例缩放实体(www.daowen.com)

01打开素材库中的“第6章/6-12比例缩放.sldprt”文件，如图6-120所示。

02选择菜单栏中的【插入】｜【特征】｜【缩放比例】命令，系统弹出【缩放比例】对话框。

03设定比例因子为0.5，选择【重心】为比例缩放点，在绘图区单击选择要缩放的特征，如图6-121所示。

04单击对话框中的【确定】按钮，完成比例缩放操作，如图6-122所示。

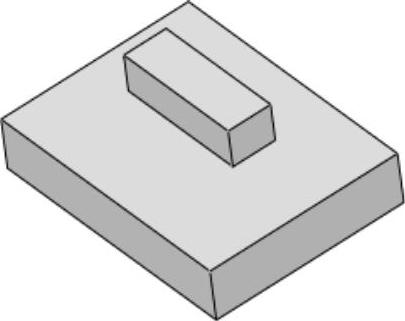

图6-120 素材文件

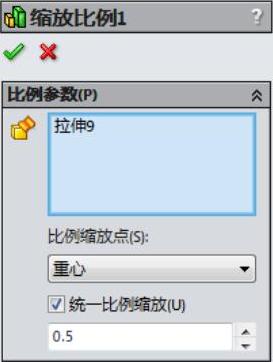

图6-121 参数设置

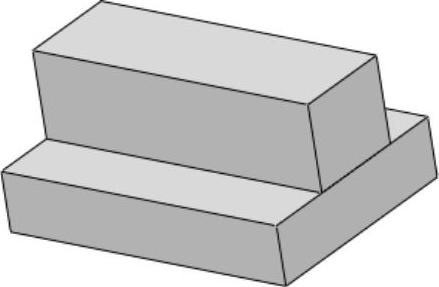

图6-122 缩放比例的特征
