圆顶特征是指在零件的顶部创建类似于圆角类的特征，创建圆顶特征的顶面可以是平面或曲面，系统将根据零件顶部形状创建相应的圆顶特征。

选择菜单栏中的【插入】｜【特征】｜【圆顶】命令，系统弹出【圆顶】对话框，如图6-86所示。

在【圆顶】对话框中，各选项的含义如下：

到圆顶的面：选择一个或多个平面或非平面，如图6-87所示为选择平面后圆顶效果，如图6-88所示则是选择非平面后圆顶的效果。

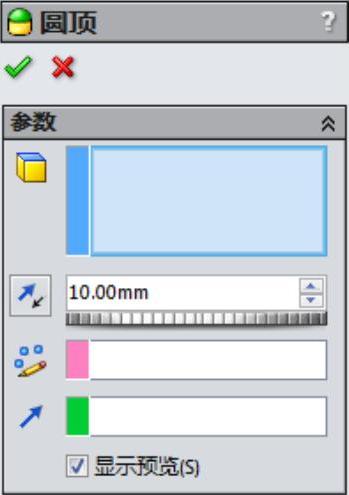

图6-86 【圆顶】对话框

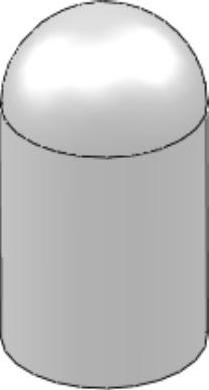

图6-87 选择平面

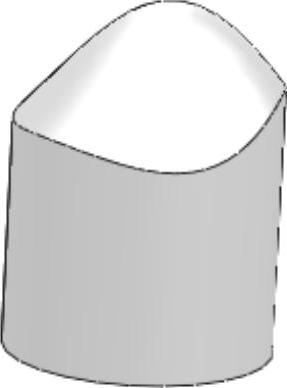

图6-88 选择非平面

距离：设置圆顶扩展距离，如有必要，单击【反向】按钮。

约束点或草图：通过选择包含有点的草图来约束草图的形状以控制圆顶。当您使用包含有点的草图为约束时，距离被禁用。

方向：从图形区域选择一方向向量以垂直于面以外的方向拉伸圆顶。可以使用线性边线或由两个草图点所生成的向量作为方向向量。

连续圆顶：当选择多边形的实体创建圆顶特征时系统会添加“连续圆顶”选项，如图6-89所示，为选择连续圆顶复选框后的圆顶特征，如图6-90所示则是取消圆顶连续复选框后的圆顶特征。

注意：在圆柱和圆锥模型上，可以将距离设置为0。系统会使用圆弧半径作为圆顶的基础来计算距离。

(www.daowen.com)

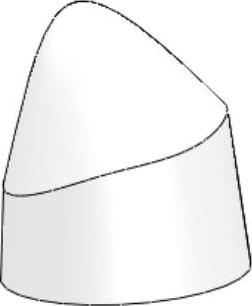

图6-89 选择连续圆顶

图6-90 取消选择连续圆顶

【课堂举例6-9】创建圆顶特征

01打开素材库中的“第6章/6-9圆顶.sldprt”文件，如图6-91所示。

02选择菜单栏中的【插入】｜【特征】｜【圆顶】命令，系统弹出【圆顶】对话框。

03选择上表面为要圆顶的面，设置圆顶距离为40mm，如图6-92所示。

04单击对话框中的【确定】按钮，完成圆顶操作，如图6-93所示。

图6-91 素材文件

图6-92 【圆顶】对话框

图6-93 圆顶模型
