弯曲特征是通过将零件以可预测、直观的方式将其复杂的特征进行弯曲变形操作。弯曲特征包括折弯、扭曲、锥削、伸展等4种类型。

1．弯曲特征操作界面

选择菜单栏中的【插入】｜【特征】｜【弯曲】命令，系统弹出【弯曲】对话框，如图6-66所示。

在【弯曲】对话框中，各选项的含义如下：

【弯曲输入】选项组

弯曲的实体：选择要弯曲的实体。

弯曲类型：确定弯曲的类型，可供选择的类型如下：

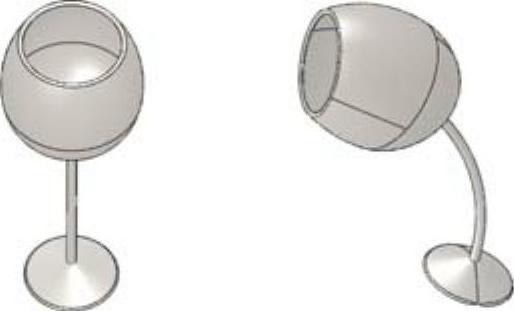

折弯：绕三重轴的红色X轴（折弯轴）折弯一个或多个实体，如图6-67所示为折弯的零件。

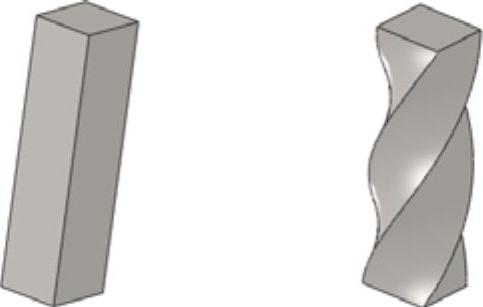

扭曲：扭曲实体和曲面实体，如图6-68所示为扭曲的零件。

图6-66 【弯曲】对话框

图6-67 折弯零件

图6-68 扭曲零件

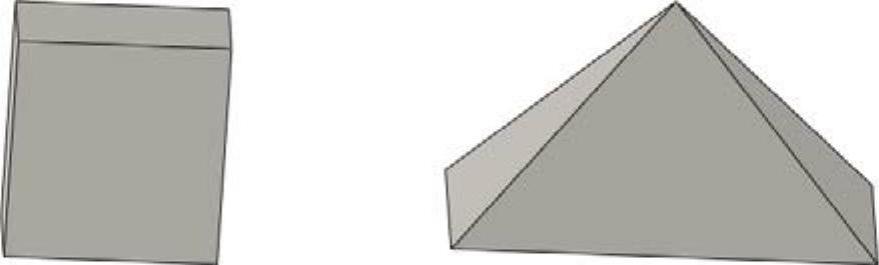

锥削：锥削实体和曲面实体，如图6-69所示为锥削的零件。

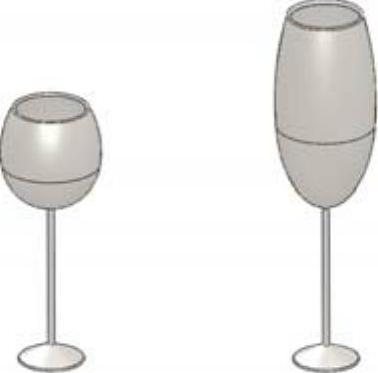

伸展：伸展实体和曲面实体，如图6-70所示为伸展的零件。

粗硬边线：生成如圆锥面、圆柱面以及平面等分析曲面，这通常会形成剪裁基准面与实体相交的分割面。如果清除此选项，则结果将基于样条曲线，因此曲面和平面会显得更光滑，而原有面保持不变。

角度：设定折弯角度需配合折弯半径。

半径：设定折弯半径。

锥削因子：（在选择锥削弯曲类型时有用）设定锥削量。

【剪裁基准面1】选项组

：将剪裁基准面的原点锁定到模型上的所选点。

：设置数值，沿三重轴的剪裁基准面轴（蓝色的Z轴）从实体的外部界限移动剪裁基准面。

图6-69 锥削零件

图6-70 伸展零件

【剪裁基准面2】选项组

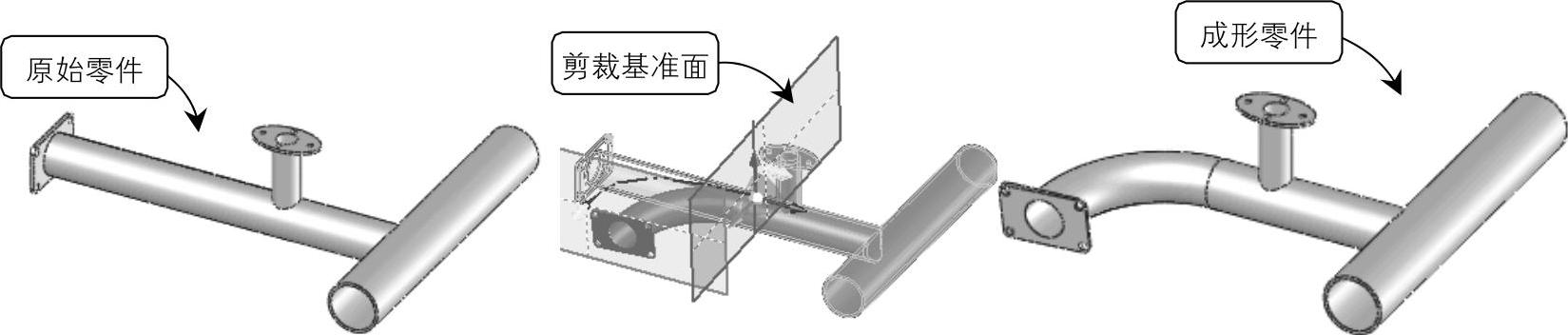

和【剪裁基准面1】选项组的参数设置相同，如图6-71所示为剪裁基准面的运用。

(www.daowen.com)

图6-71 裁剪基准面的运用

【三重轴】选项组

：将三重轴的位置和方向锁定到坐标系。

注意：必须先添加坐标系特征到模型，才能使用此选项。

X旋转原点、Y旋转原点、Z旋转原点：沿指定轴移动三重轴（相对于三重轴的默认位置）。

X旋转角度、Y旋转角度、Z旋转角度：绕指定轴旋转三重轴（相对于三重轴自身），此角度表示绕零部件坐标系的旋转角度，且按Z、Y、X顺序进行旋转。

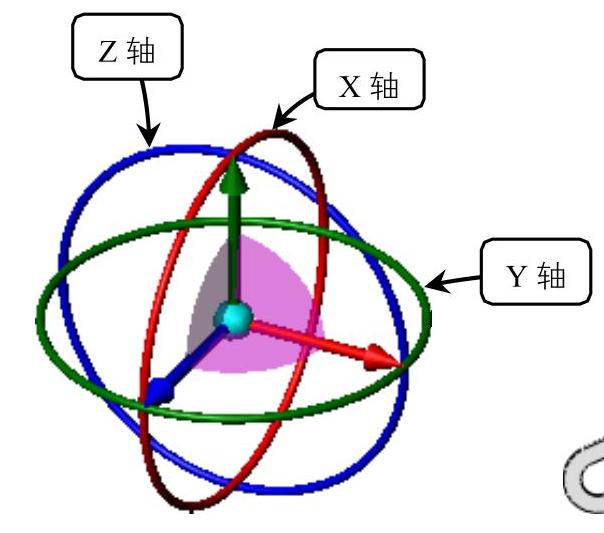

如图6-72所示为系统默认的三重轴，用户可以用鼠标单击拖动任意一轴或环以改变它的方向。

【弯曲选项】选项组

弯曲精度：控制曲面品质，提高品质还将会提高弯曲特征的成功率。

【课堂举例6-7】生成弯曲特征

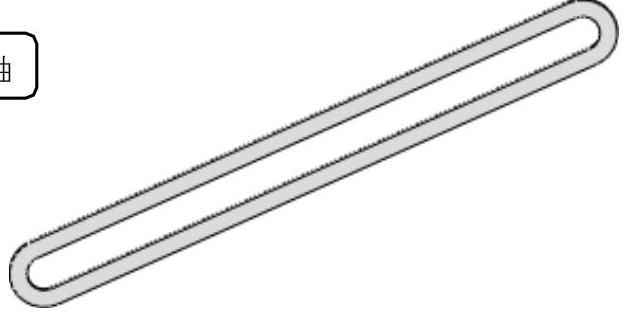

01打开素材库中的“第6章/6-7弯曲.sldprt”文件，如图6-73所示。

02选择菜单栏中的【插入】|【参考几何体】|【坐标系】命令，打开【坐标系】对话框。

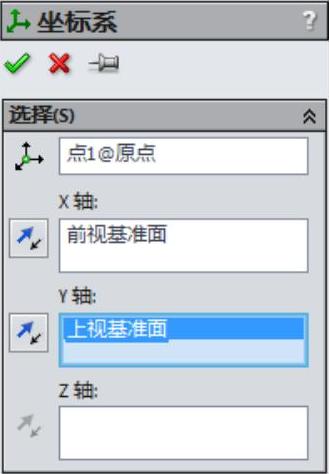

03设置【坐标系】对话框中的选项，在【原点】文本框中选择绘图区中的原点，在【X轴】文本框中选择【前视基准面】，在【Y轴】文本框中选择【上视基准面】，如图6-74所示。

图6-72三重轴

图6-73 素材文件

图6-74 参数设置

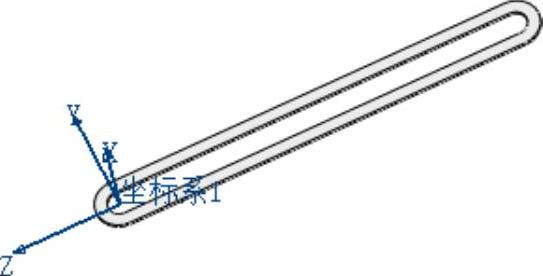

04单击【坐标系】对话框中的【确定】按钮，完成创建坐标系，如图6-75所示。

05选择菜单栏中的【插入】｜【特征】｜【弯曲】命令，，系统弹出【弯曲】对话框。

06选择的弯曲类型为扭曲，设置弯曲角度为360度，然后在绘图区单击选择零件。

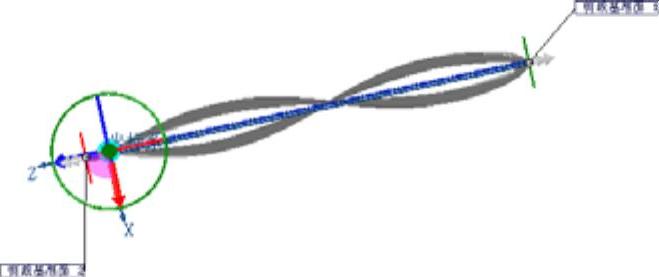

07选择创建好的坐标系作为扭曲三重轴，其他均为默认值，绘图区出现零件扭曲 预览，如图6-76所示。

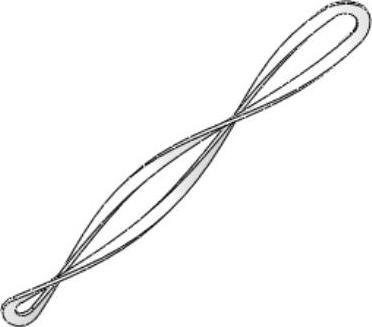

08单击对话框中的【确定】按钮，生成弯曲特征，如图6-77所示。

图6-75 生成坐标系

图6-76 预览模型

图6-77 生成扭曲零件
