SolidWorks2014中文版:唇缘凹槽操作

唇缘和凹槽特征用于对齐、配合和扣合两个塑料零件,并且可以被应用于多个实体和装配体。

选择菜单栏中的【插入】|【扣合特征】|【唇缘/凹槽】命令,或者单击【扣合特征】工具栏中的978-7-111-47083-0-Chapter06-150.jpg【唇缘/凹槽】按钮,系统弹出【唇缘/凹槽】对话框,如图6-49所示。

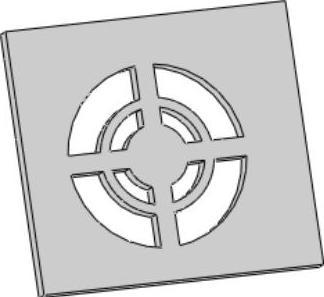

图6-48 生成的通风口特征

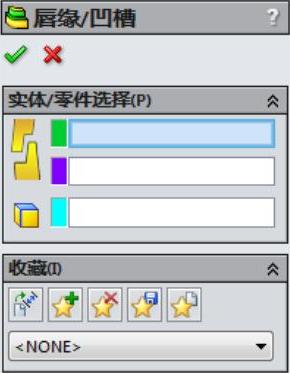

图6-49 唇缘/凹槽

在【唇缘和凹槽】对话框中,各选项的含义如下:

978-7-111-47083-0-Chapter06-153.jpg【实体/零件选择】选项组

978-7-111-47083-0-Chapter06-154.jpg978-7-111-47083-0-Chapter06-155.jpg:选择要生成凹槽的实体或零部件,选择此选项后激活凹槽参数设置,如图6-50所示。

978-7-111-47083-0-Chapter06-156.jpg978-7-111-47083-0-Chapter06-157.jpg:选择要生成唇缘的实体或零部件,选择此选项后激活唇缘参数设置,如图6-51所示。

978-7-111-47083-0-Chapter06-158.jpg978-7-111-47083-0-Chapter06-159.jpg:选择一个基准面、平面、或直边线来定义唇缘和凹槽的方向。

注意:若选择用于生成唇缘和凹槽的所有面都是平面并且法向相同,则默认方向是垂直于平面。

978-7-111-47083-0-Chapter06-160.jpg【凹槽选择】选项组

978-7-111-47083-0-Chapter06-161.jpg978-7-111-47083-0-Chapter06-162.jpg面:选择要生成凹槽的面。

978-7-111-47083-0-Chapter06-163.jpg切线延伸:将选择延伸到与所选面相切的面。

978-7-111-47083-0-Chapter06-164.jpg978-7-111-47083-0-Chapter06-165.jpg边线:选择内部或外部边线,该边线就是通过凹槽移除材料的位置。

978-7-111-47083-0-Chapter06-166.jpg切线延伸:将选择延伸到与所选线相切的线。

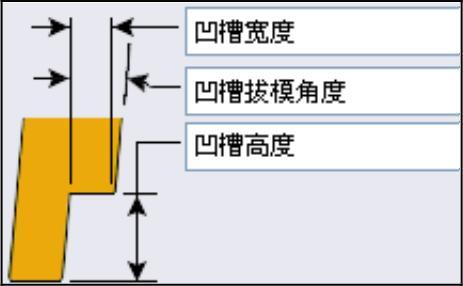

凹槽的参数设置如图6-52所示。


图6-50 凹槽参数设置


图6-51 唇缘参数设置

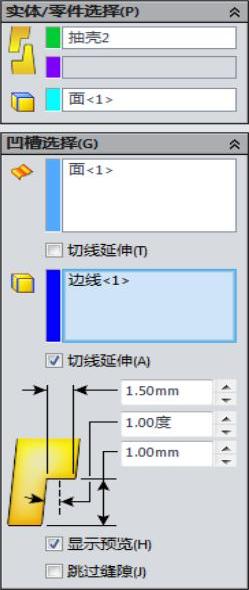

图6-52 凹槽的参数设置

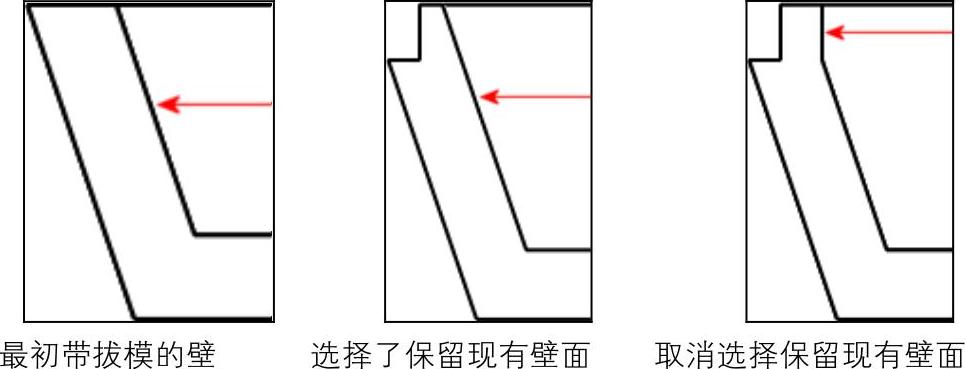

保留现有壁面:如果在带有拔模的模型壁上生成唇缘,则该选项可以保留该拔模,并将现有壁面延伸到唇缘的顶部,如果取消选择此选项,则系统会添加一些面,如图6-53所示。

978-7-111-47083-0-Chapter06-170.jpg【缘选择】选项组

978-7-111-47083-0-Chapter06-171.jpg978-7-111-47083-0-Chapter06-172.jpg面:选择要生成唇缘的面。

978-7-111-47083-0-Chapter06-173.jpg切线延伸:将选择延伸到与所选面相切的面。

978-7-111-47083-0-Chapter06-174.jpg978-7-111-47083-0-Chapter06-175.jpg边线:选择内部或外部边线,该边线就是通过唇缘添加材料的位置。

978-7-111-47083-0-Chapter06-176.jpg切线延伸:将选择延伸到与所选线相切的线。

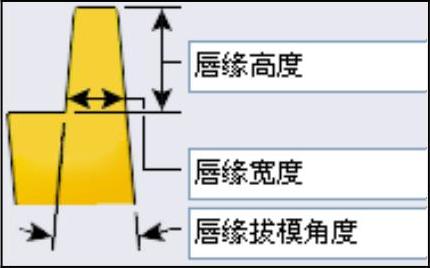

唇缘的参数设置如图6-54所示。

【课堂举例6-5】创建凹槽


图6-53 保留现有壁面的运用

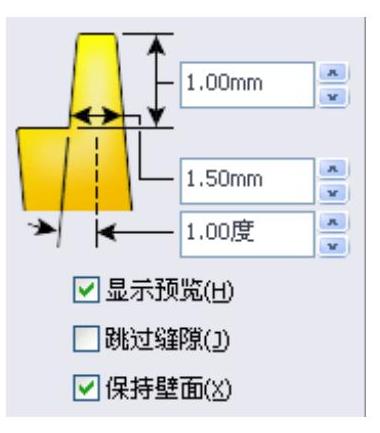

图6-54 唇缘的参数设置

01打开素材库中的“第6章/6-5凹槽.sldprt”文件,如图6-55所示。

02选择菜单栏中的【插入】|【扣合特征】|【唇缘/凹槽】命令,或者单击【扣合特征】工具栏中的978-7-111-47083-0-Chapter06-179.jpg【唇缘/凹槽】按钮,系统弹出【唇缘/凹槽】对话框。

03在【实体/零件选择】选项组,单击激活【凹槽】拾取栏,如图6-56所示,然后在绘图区选择零件。

04单击激活978-7-111-47083-0-Chapter06-180.jpg【面】拾取栏,然后在模型上拾取要生成凹槽的面,如图6-57所示。单击激活【边线】拾取栏,在模型上拾取要生成凹槽的边线,如图6-58所示。

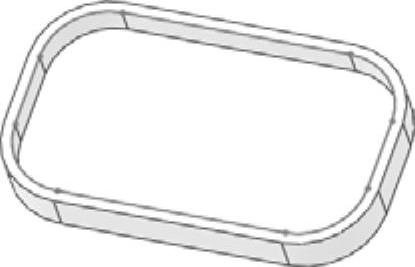

图6-55 素材文件


图6-56 激活凹槽选择

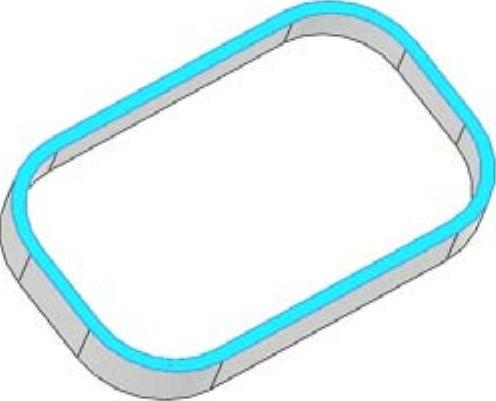

图6-57 选择要生成凹槽的面

05设置凹槽的参数,如图6-59所示,单击对话框中的978-7-111-47083-0-Chapter06-184.jpg【确定】按钮,生成凹槽特征,如图6-60 所示。

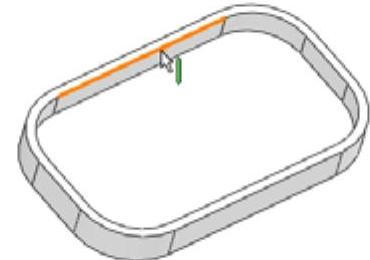

图6-58 选择要生成凹槽的边线


图6-59 设置凹槽参数


图6-60 生成凹槽特征

【课堂举例6-6】创建唇缘

01打开素材库中的“第6章/6-6唇缘.sldprt”文件。

02选择菜单栏中的【插入】|【扣合特征】|【唇缘/凹槽】命令,或者单击【扣合特征】工具栏中的978-7-111-47083-0-Chapter06-188.jpg【唇缘/凹槽】按钮,系统弹出【唇缘/凹槽】对话框。

03在【实体/零件选择】选项组,单击激活【唇缘】拾取栏,如图6-61所示,然后在绘图区选择零件。

04单击激活978-7-111-47083-0-Chapter06-189.jpg【面】拾取栏,然后在模型上拾取要生成唇缘的面,如图6-62所示。单击激活【边线】拾取栏,在模型上拾取要生成唇缘的边线,如图6-63所示。


图6-61 激活唇缘选择

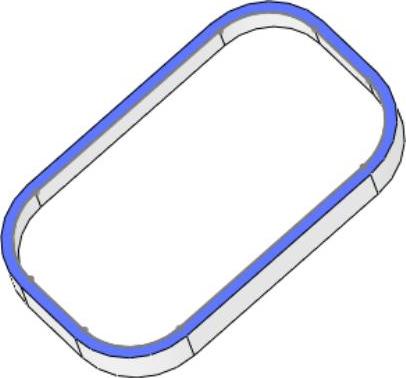

图6-62 选择要生成唇缘的面

05设置生成唇缘的参数,如图6-64所示,单击对话框中的978-7-111-47083-0-Chapter06-192.jpg【确定】按钮,生成唇缘特征,如图6-65所示。

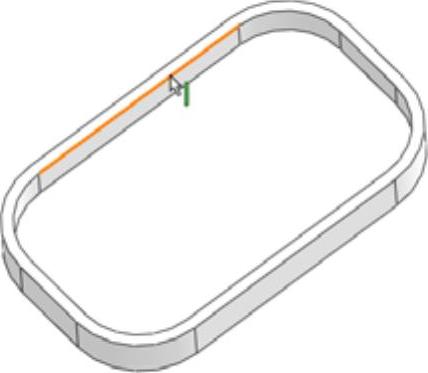

图6-63 选择要生成唇缘的边线

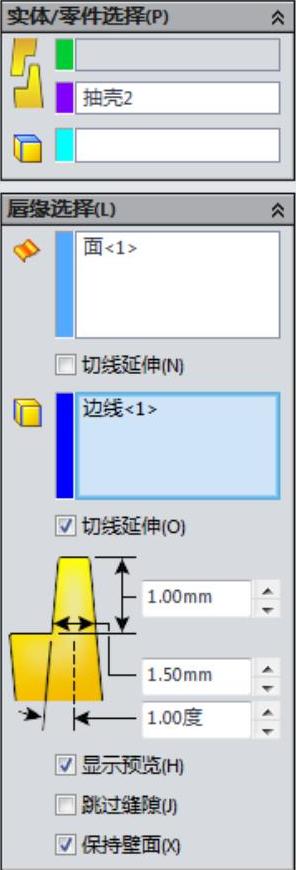

图6-64 设置唇缘参数

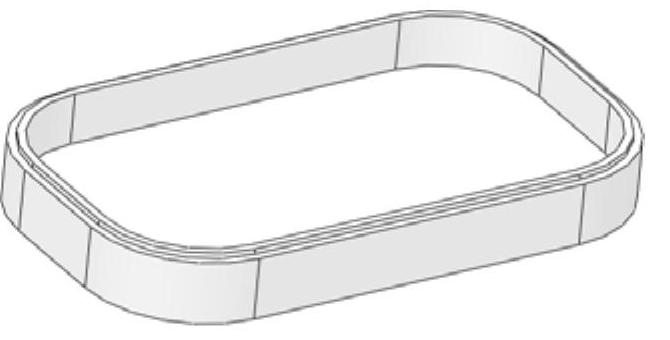

图6-65 生成的唇缘特征
