SolidWorks2014中文版:通风口设计技巧

可以使用绘制的草图生成各种通风口,设定筋和翼梁参数,系统会自动计算流动区域。

选择菜单栏中的【插入】|【扣合特征】|【通风口】命令,或者单击【扣合特征】 工具栏中的978-7-111-47083-0-Chapter06-100.jpg【通风口】按钮,系统弹出【通风口】对话框,如图6-35所示。

在【通风口】对话框中,各选项的含义如下:

978-7-111-47083-0-Chapter06-101.jpg【信息】选项组

提示创建弹簧扣的操作方法。

978-7-111-47083-0-Chapter06-102.jpg【边界】选项组

978-7-111-47083-0-Chapter06-103.jpg选择草图线段作为边界:选择形成闭合轮廓的草图线段作为外部通风口边界。

978-7-111-47083-0-Chapter06-104.jpg【几何体属性】选项组

978-7-111-47083-0-Chapter06-105.jpg978-7-111-47083-0-Chapter06-106.jpg选择一个面:为通风口选择平面或空间。选定的面上必须能够容纳整个通风口草图。

978-7-111-47083-0-Chapter06-107.jpg978-7-111-47083-0-Chapter06-108.jpg拔模开/关:单击拔模开/关可以将拔模应用于边界、填充边界以及所有筋和翼梁。对于平面上的通风口,将从草图基准面开始应用拔模,如图6-36所示。

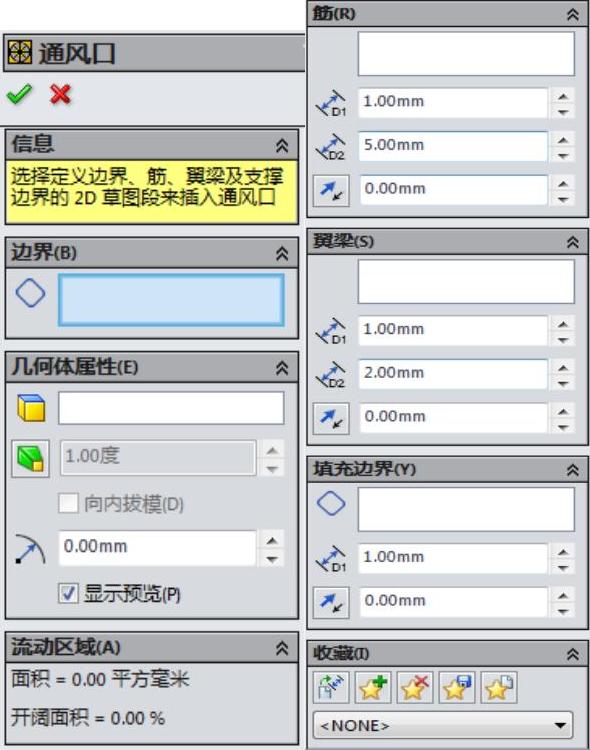

图6-35 【通风口】对话框

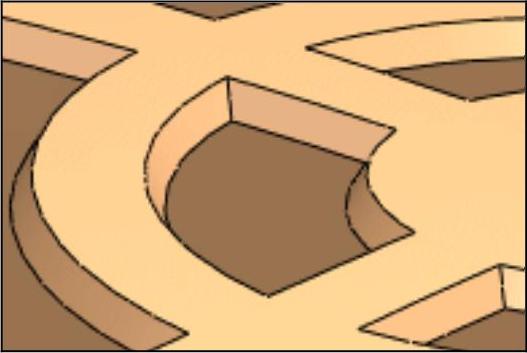

图6-36 应用拔模

978-7-111-47083-0-Chapter06-111.jpg978-7-111-47083-0-Chapter06-112.jpg圆角半径:设定圆角半径,应用于边界、筋、翼梁和填充边界之间的所有相交处,如图6-37所示。

978-7-111-47083-0-Chapter06-113.jpg【流动区域】选项组

978-7-111-47083-0-Chapter06-114.jpg区域:(平方单位)显示边界内可用的总面积,此值固定不变。

978-7-111-47083-0-Chapter06-115.jpg开放区域:(以占总面积的百分比表示)边界内供气流流动的开放区域。

978-7-111-47083-0-Chapter06-116.jpg【筋】选项组

选择草图线段作为筋。

978-7-111-47083-0-Chapter06-117.jpg978-7-111-47083-0-Chapter06-118.jpg:设置筋的深度。

978-7-111-47083-0-Chapter06-119.jpg978-7-111-47083-0-Chapter06-120.jpg:设置筋的宽度。

978-7-111-47083-0-Chapter06-121.jpg到离指定面指定的距离:使所有筋与曲面之间等距。如有必要,单击978-7-111-47083-0-Chapter06-122.jpg【反向】按钮。

978-7-111-47083-0-Chapter06-123.jpg【翼梁】选项组

选择草图线段作为翼梁。

978-7-111-47083-0-Chapter06-124.jpg978-7-111-47083-0-Chapter06-125.jpg:设置翼梁的深度。

978-7-111-47083-0-Chapter06-126.jpg978-7-111-47083-0-Chapter06-127.jpg:设置翼梁的宽度。

978-7-111-47083-0-Chapter06-128.jpg到离指定面指定的距离:使所有翼梁与曲面之间等距。如有必要,单击978-7-111-47083-0-Chapter06-129.jpg【反向】按钮。

如图6-38所示为通风口的筋和翼梁。

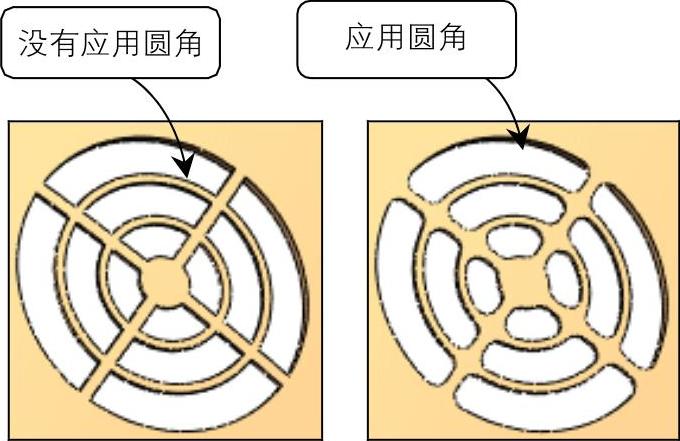

图6-37 圆角半径的运用

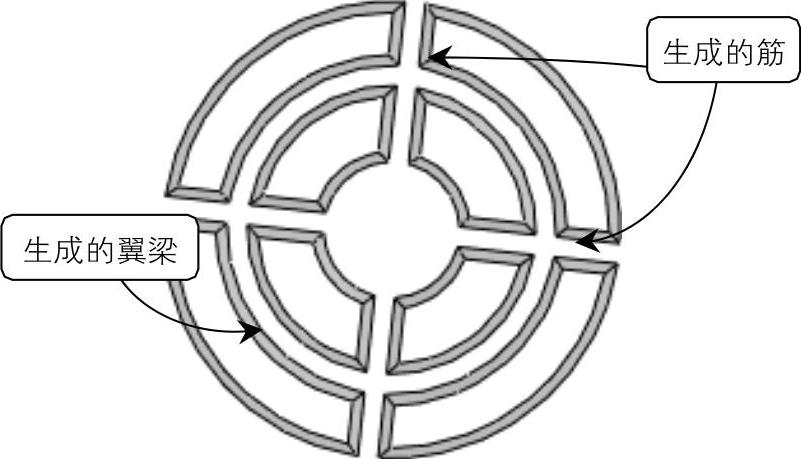

图6-38 筋和翼梁

978-7-111-47083-0-Chapter06-132.jpg【填充边界】选项组

978-7-111-47083-0-Chapter06-133.jpg978-7-111-47083-0-Chapter06-134.jpg:选择形成闭合轮廓的草图实体。至少必须有一个筋与填充边界相交。

978-7-111-47083-0-Chapter06-135.jpg978-7-111-47083-0-Chapter06-136.jpg:设置填充边界的深度。

978-7-111-47083-0-Chapter06-137.jpg到离指定面指定的距离:使所有填充边界与曲面等距。如有必要,单击978-7-111-47083-0-Chapter06-138.jpg【反向】按钮。

【课堂举例6-4】创建通风口

01打开素材库中的“第6章/6-4通风口.sldprt”文件,如图6-39所示。

02选择菜单栏中的【插入】|【扣合特征】|【通风口】命令,或者单击【扣合特征】工具栏中的978-7-111-47083-0-Chapter06-139.jpg【通风口】按钮,系统弹出【通风口】对话框。

03在绘图区单击如图6-40所示的圆作为通风口边界,系统自动选择圆所在平面为通风口生成面,生成预览如图6-41所示。


图6-39 素材文件


图6-40 选择通风口边界


图6-41 通风口预览

04单击激活【筋】拾取框,然后选择两正交直线作为通风口的筋,如图6-42所示,再设置筋的参数如图6-43所示。

05单击激活【梁】拾取框,然后选择两个同心圆作为翼梁,如图6-44所示,再设置翼梁的参数如图6-45所示。

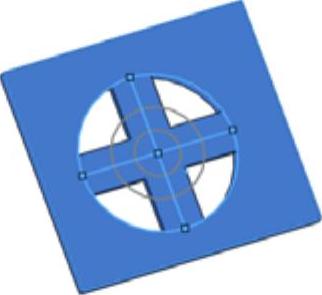

图6-42 选择直线为筋

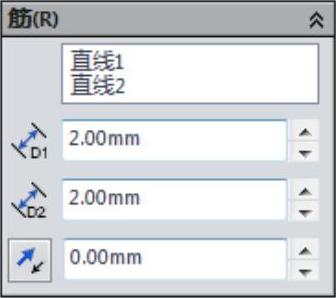

图6-43 设置筋参数


图6-44 创建通风口翼梁

06在绘图区选择如图6-46所示的圆作为填充边界,填充参数设置如图6-47所示。

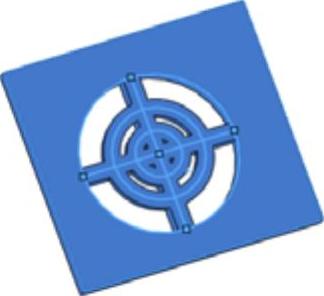

07单击对话框中的978-7-111-47083-0-Chapter06-146.jpg【确定】按钮,生成通风口特征,如图6-48所示。

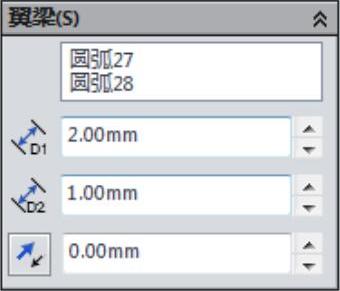

图6-45 设置翼梁参数


图6-46 选择填充边界

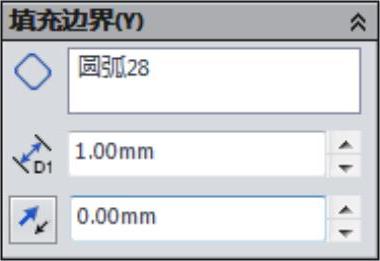

图6-47 填充参数设置
