SolidWorks2014中文版:生成装配凸台的方法及步骤

时间:2023-10-31 理论教育 版权反馈
【摘要】:运用此命令可以生成各种装配凸台,并通过设定装配凸台的翅片数和选择孔或销钉来确定凸台的形状。图6-1 对话框选项组:选择用于放置装配凸台的平面或空间,系统会在3D草图中生成一个点。创建装配凸台01打开素材库中的“第6章/6-1装配凸台.sldprt”文件,如图6-11所示。02选择菜单栏中的||命令,或者单击工具栏中的按钮,系统弹出对话框。图6-16 翅片方向参考图6-17 生成的装配凸台特征

SolidWorks2014中文版:生成装配凸台的方法及步骤

运用此命令可以生成各种装配凸台,并通过设定装配凸台的翅片数和选择孔或销钉来确定凸台的形状。

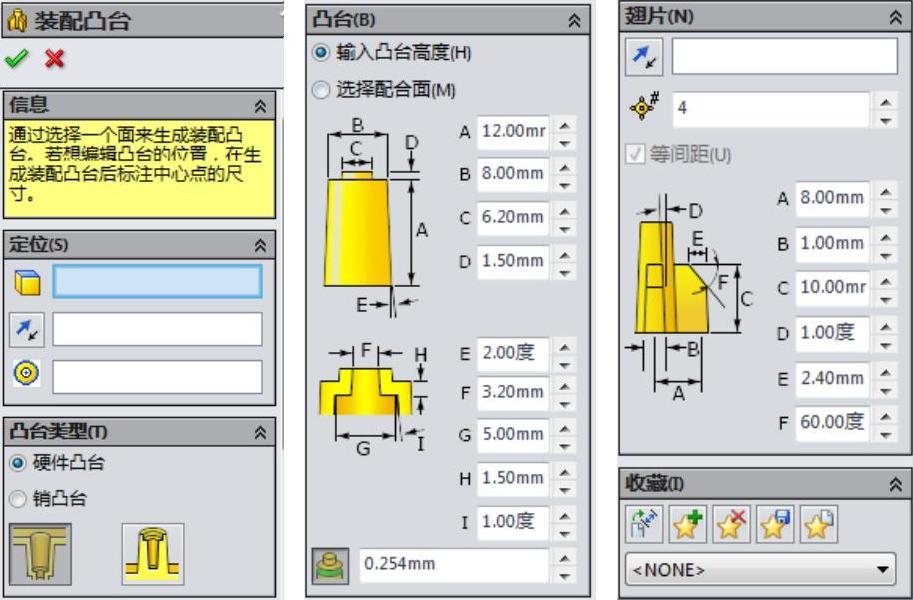

选择菜单栏中的【插入】|【扣合特征】|【装配凸台】命令,或者单击【扣合特征】工具栏中的978-7-111-47083-0-Chapter06-3.jpg【装配凸台】按钮,系统弹出【装配凸台】对话框,如图6-1所示。

在【装配凸台】对话框中,各选项的含义如下:

978-7-111-47083-0-Chapter06-4.jpg【信息】选项组

提示创建装配凸台的操作方法。


图6-1 【装配凸台】对话框

978-7-111-47083-0-Chapter06-6.jpg定位】选项组

978-7-111-47083-0-Chapter06-7.jpg978-7-111-47083-0-Chapter06-8.jpg:选择用于放置装配凸台的平面或空间,系统会在3D草图中生成一个点(供选择面的位置)。

978-7-111-47083-0-Chapter06-9.jpg选择方向(仅限空间):为凸台设定方向,如果不指定,凸台将放置在与选定点处的面相垂直的位置。如有必要,单击978-7-111-47083-0-Chapter06-10.jpg【反向】按钮。

978-7-111-47083-0-Chapter06-11.jpg978-7-111-47083-0-Chapter06-12.jpg:选择圆形边线以定位装配凸台的中心轴。

978-7-111-47083-0-Chapter06-13.jpg【凸台类型】选项组

【凸台类型】选项组有【硬件凸台】和【销凸台】两种凸台类型供选择。当选择【硬件凸台】时,有【头部】和【螺纹】两个选项,对应两种不同的【硬件凸台】,如图6-2所示。当选择【销凸台】时,有【销钉】和【孔】两个选项,对应不同的销凸台,如图6-3所示。


图6-2 硬件凸台类型


图6-3 销凸台类型

978-7-111-47083-0-Chapter06-16.jpg【凸台】选项组

如前面介绍的,有两类共4种凸台类型供选择。选择不同类型的凸台,在【凸台】选项组有不同的参数项目。4种凸台对应的参数项如图6-4和图6-5所示。

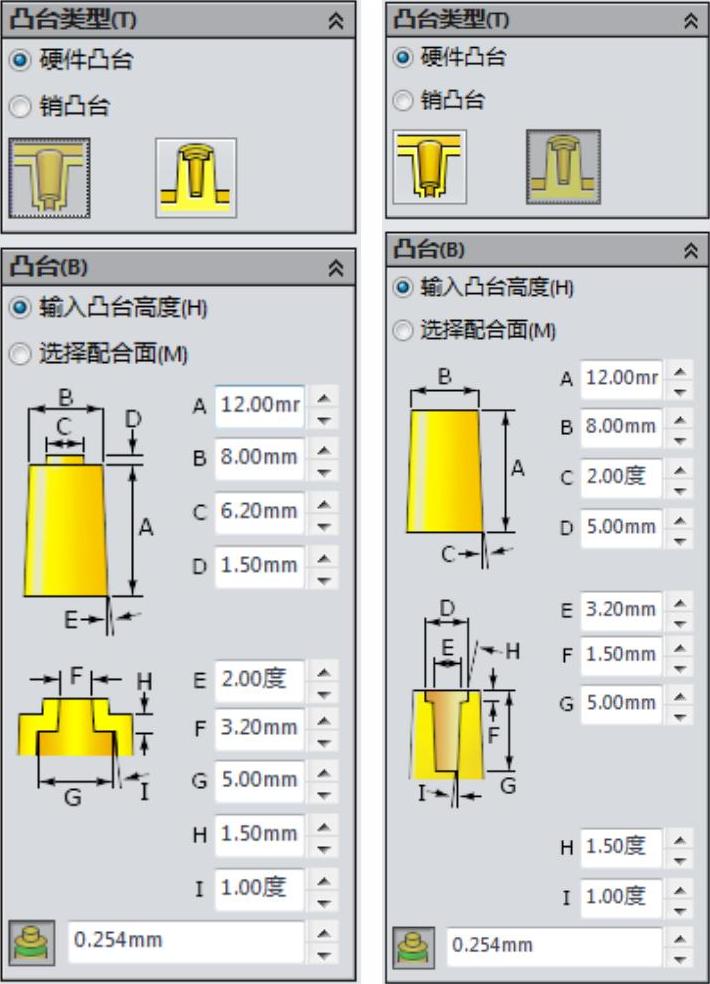

图6-4两种硬件凸台的参数设置

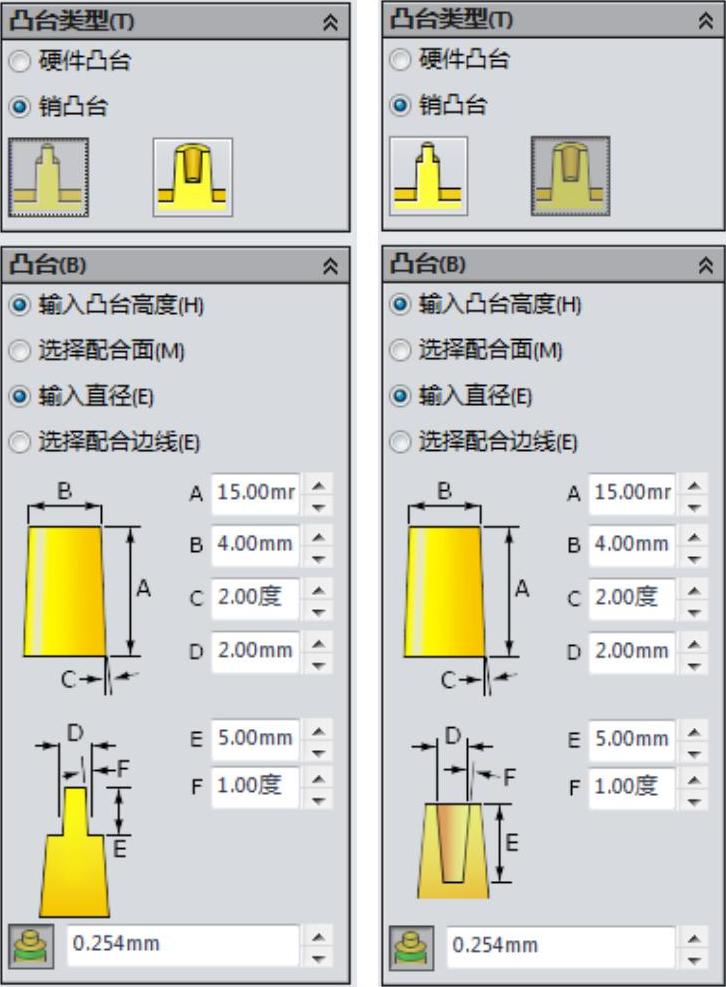

图6-5两种销凸台的参数设置

978-7-111-47083-0-Chapter06-19.jpg输入凸台高度:高度参数A由用户输入。

978-7-111-47083-0-Chapter06-20.jpg选择配合面:凸台高度由面的配合确定,此时凸台高度参数A灰选,不可编辑。

978-7-111-47083-0-Chapter06-21.jpg输入直径:销钉直径参数B由用户输入,只有销凸台有此选项。

978-7-111-47083-0-Chapter06-22.jpg选择配合边线:销钉直径由边线的配合确定定,此时销钉直径参数B灰选,不可编辑。只有销凸台有此选项。

978-7-111-47083-0-Chapter06-23.jpg978-7-111-47083-0-Chapter06-24.jpg凸台高度间隙值:输入凸台顶面与配合面的间隙,只有选择【配合面】方式,才能编辑此项。

978-7-111-47083-0-Chapter06-25.jpg【翅片】选项组

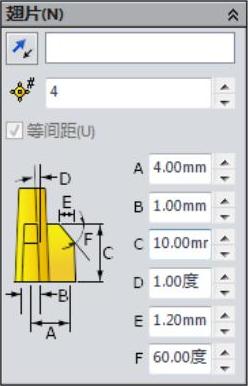

【翅片】是对一种对装配凸台的加强筋,选项组如图6-6所示。

选择一方向向量:选择定位一个翅片的方向向量。其他翅片会自动以凸台为中心自行定位。如有必要,单击978-7-111-47083-0-Chapter06-26.jpg【反向】按钮。

978-7-111-47083-0-Chapter06-27.jpg翅片数:设置翅的数量。

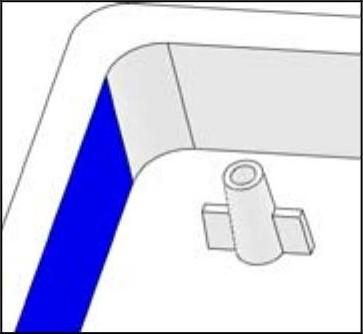

等间距:(只可用于两个翅片)等间距是指在两个翅片之间生成180º的角。取消选择此选项,可以选择第二个翅片的方向向量。边角凸台通常取消【等间距】,图6-7所示为选择了【等间距】的翅片效果图,图6-8所示则是取消了【等间距】的翅片效果图。


图6-6 设置翅片参数


图6-7 等间距翅片(www.daowen.com)


图6-8 非等间距的翅片

978-7-111-47083-0-Chapter06-31.jpg【收藏】选项组

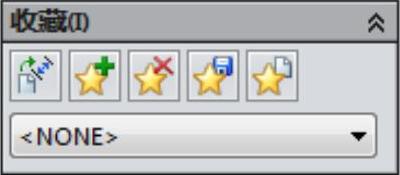

该选项组管理在模型中多次使用的收藏清单,如图6-9所示。

978-7-111-47083-0-Chapter06-32.jpg978-7-111-47083-0-Chapter06-33.jpg应用默认/无收藏:重设到【没有选择最常用的】及默认设置。

978-7-111-47083-0-Chapter06-34.jpg978-7-111-47083-0-Chapter06-35.jpg添加或更新收藏:将所选异型孔向导孔添加到常用类型清单中。如果需要添加常用类型,单击【添加或更新收藏】按钮,弹出【添加或更新收藏】对话框,键入名称,如图6-10所示,单击【确定】按钮;如果需要更新常用类型,单击【添加或更新收藏】按钮,弹出【添加或更新收藏】对话框,键入新的或者现有名称。

978-7-111-47083-0-Chapter06-36.jpg978-7-111-47083-0-Chapter06-37.jpg删除收藏:删除所选的常用类型。

978-7-111-47083-0-Chapter06-38.jpg978-7-111-47083-0-Chapter06-39.jpg保存收藏:保存所选的常用类型。

978-7-111-47083-0-Chapter06-40.jpg978-7-111-47083-0-Chapter06-41.jpg装入收藏:载入常用类型。


图6-9 【收藏】选项组

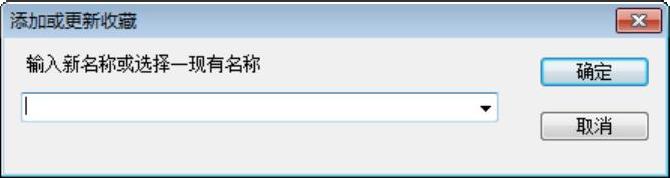

图6-10 【添加或更新收藏】对话框

注意:【装配凸台】位置的确定和【异型孔】位置的确定相似,需要修改3D草图点以确定位置。

【课堂举例6-1】创建装配凸台

01打开素材库中的“第6章/6-1装配凸台.sldprt”文件,如图6-11所示。

02选择菜单栏中的【插入】|【扣合特征】|【装配凸台】命令,或者单击【扣合特征】工具栏中的978-7-111-47083-0-Chapter06-44.jpg【装配凸台】按钮,系统弹出【装配凸台】对话框。

03在绘图区中选择如图6-12所示的平面和圆弧边线以确定凸台放置位置,如图6-13所示。


图6-11 素材文件


图6-12 选择面和边线


图6-13 装配凸台放置预览

04在【凸台类型】选项组,选择凸台类型为【销凸台】,并单击【孔】按钮,选择孔类型的凸台。对话框如图6-14所示。

05设置【凸台】选项组和【翅片】选项组中的参数,如图6-15所示,其中翅片的方向参考面选择如图6-16所示,使翅片的方向与该面垂直。

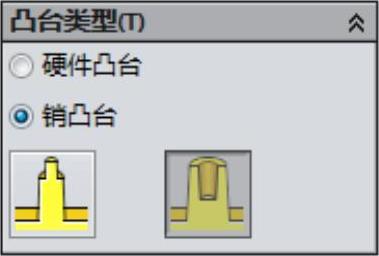

图6-14 选择凸台类型

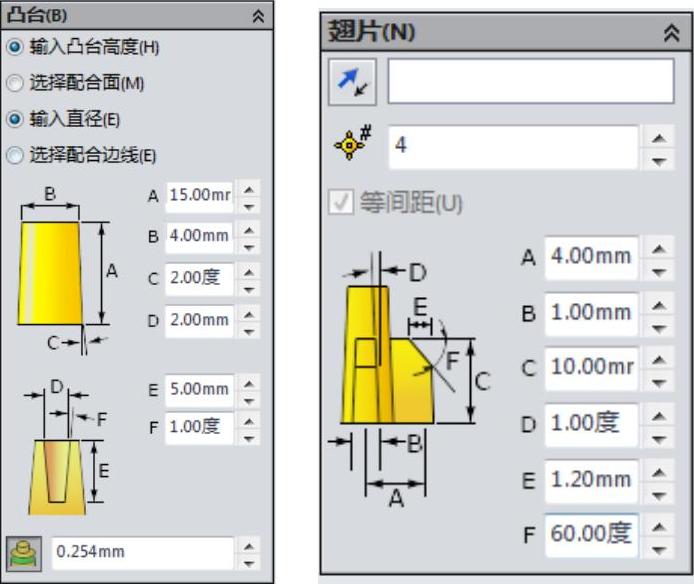

图6-15 【凸台】和【翅片】选项组参数设置

06单击对话框中的978-7-111-47083-0-Chapter06-50.jpg【确定】按钮,生成装配凸台,如图6-17所示。

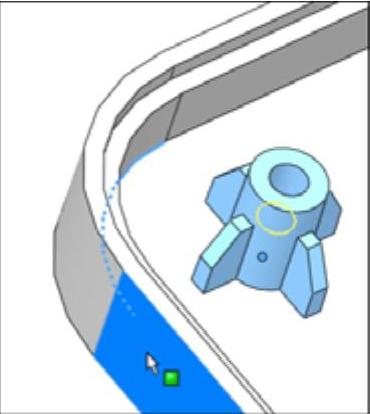

图6-16 翅片方向参考

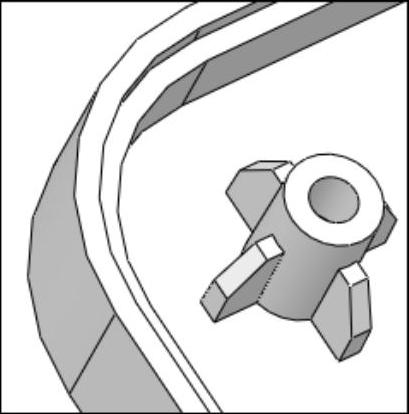

图6-17 生成的装配凸台特征
