在Solidworks中，相交工具用于通过相交的实体、平面或曲面修改现有几何体，或者创建新几何体。如图5-174所示相交的锥体和球体，利用相交工具，在球体上生成一个锥形孔，如图5-175所示。

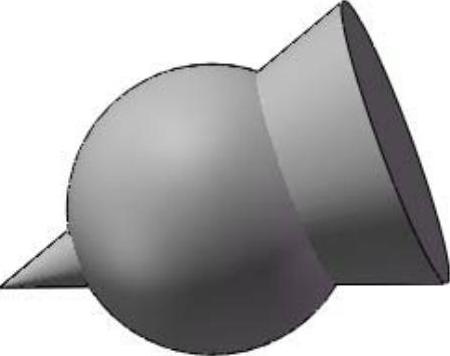

图5-174 两个相交的实体

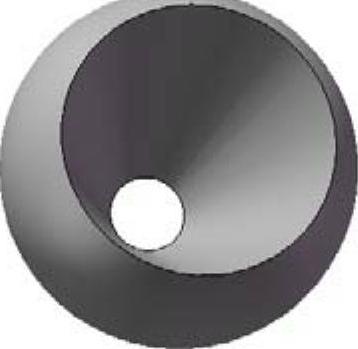

图5-175 相交工具生成锥形孔

注意：相交工具要求选择两个或多个相交的实体，因此在拉伸、旋转等创建实体操作时，注意去掉对话框中的【合并结果】选项。

单击【特征】选项卡上的【相交】按钮，或从菜单栏选择【插入】│【特征】│【相交】，系统弹出【相交】对话框，如图5-176所示。对话框中各选项组的含义如下：

【选择】选项组

拾取栏：从模型上拾取要相交的对象，可以拾取多个实体、曲面或基准面。

【曲面上的封盖平面开口】：勾选此项，将不封闭的曲面用一个平面封闭。

【相交】按钮：选择相交对象后，单击【相交】按钮，系统计算相交区域。

【要排除的区域】选项组

单击【相交】按钮后，系统计算出实体或曲面间的相交区域，将这些区域列出在【要排除的区域】选项组中，如图5-177所示。

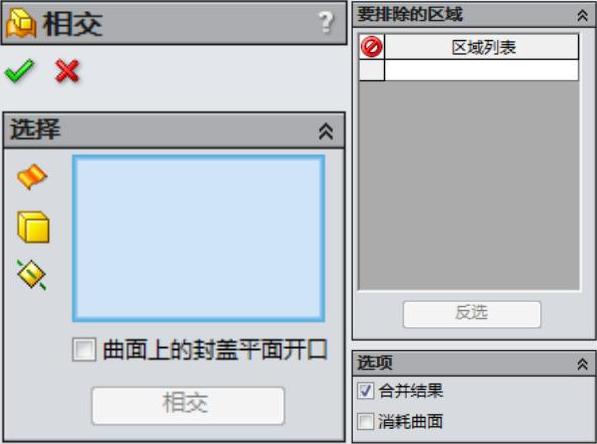

图5-176 【相交】对话框

图5-177 排除区域列表

在某个区域前勾选，则生成的结果中将不包含该区域。【反转】按钮用于在勾选项和未勾选项之间切换。

【选项】选项组

合并结果：勾选此项，生成的相交结果会将所有区域合并为单一实体，如果不勾选此项，每个区域成为单独的实体。(www.daowen.com)

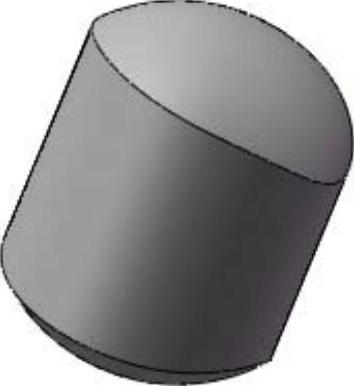

消耗曲面：勾选此项，生成相交结果中，伸出实体的曲面将被删除。如图5-178所示为保留曲面的效果，如图5-179所示为勾选【消耗曲面】的效果。

图5-178 未使用【消耗曲面】

图5-179 使用【消耗曲面】的效果

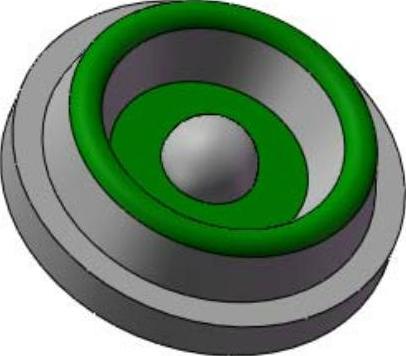

图5-180 模型素材

【课堂举例5-20】利用相交工具创建实体

01打开素材库中的“第5章/5-20相交工具.sldprt”文件，模型如图5-180所示。其中包含相交的曲面和实体，曲面如图5-181所示。

02单击【特征】选项卡上【相交】按钮，系统弹出【相交】对话框。选择曲面和圆盘为相交对象，然后单击【相交】按钮，系统计算出相交区域。

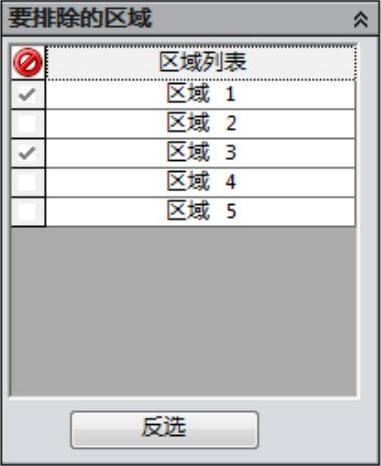

03在【要排除的区域】选项组，选择“区域1”和“区域3”为要排除的区域，如 图5-182所示。

04在【选项】选项组，勾选【合并结果】和【消耗曲面】选项，单击对话框上【确定】，生成相交结果如图5-183所示。

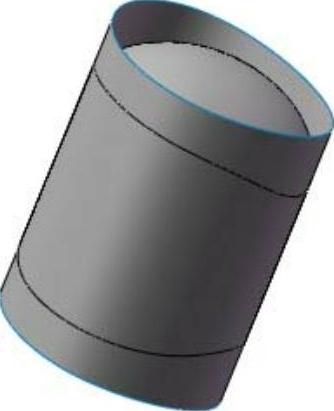

图5-181 曲面

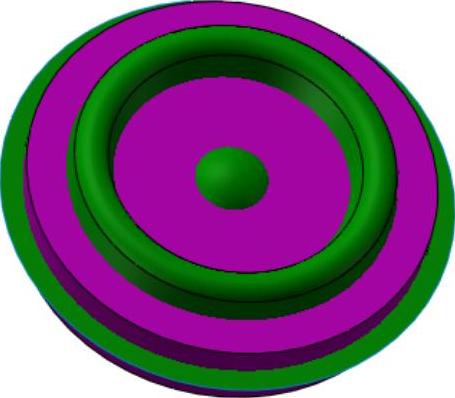

图5-182 选择排除区域

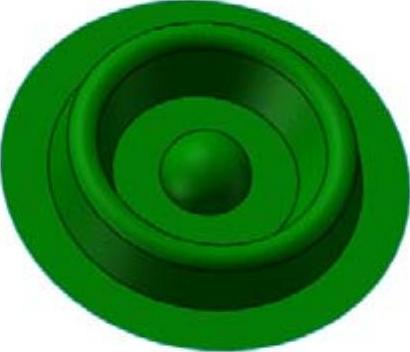

图5-183 生成的相交结果
