SolidWorks2014填充阵列教程

时间：2023-10-31 理论教育 版权反馈
【摘要】：填充阵列是指在一个平面上先创建一个用作阵列的对象，阵列对象的形状可以是圆形、矩形、多边形等。系统将根据用户设置的阵列形状进行切割并阵列。圆周：生成圆周形阵列，如图5-160所示为其参数选项和阵列效果。图5-159 穿孔填充阵列图5-160 圆周填充阵列环间距：设定实例环间的距离。

SolidWorks2014填充阵列教程

填充阵列是指在一个平面上先创建一个用作阵列的对象，阵列对象的形状可以是圆形、矩形、多边形等。系统将根据用户设置的阵列形状进行切割并阵列。

选择菜单栏中的【插入】｜【镜像/阵列】｜【填充阵列】命令，或者单击【特征】选项卡中的978-7-111-47083-0-Chapter05-529.jpg【填充阵列】按钮，系统弹出【填充阵列】对话框，如图5-158所示。

在【填充阵列】对话框中，各选项含义如下：

978-7-111-47083-0-Chapter05-530.jpg【填充边界】选项组

978-7-111-47083-0-Chapter05-531.jpg填充边界：定义要使用阵列填充的区域。

978-7-111-47083-0-Chapter05-532.jpg【阵列布局】选项组

决定填充边界内实例的布局阵列，可自定义形状进行阵列，或对特征进行阵列，阵列实例以源特征为中心呈同轴心分布。在该选项组中有如下选项：

978-7-111-47083-0-Chapter05-533.jpg穿孔：为钣金穿孔式阵列生成网格，如图5-159所示为其参数选项和阵列效果。

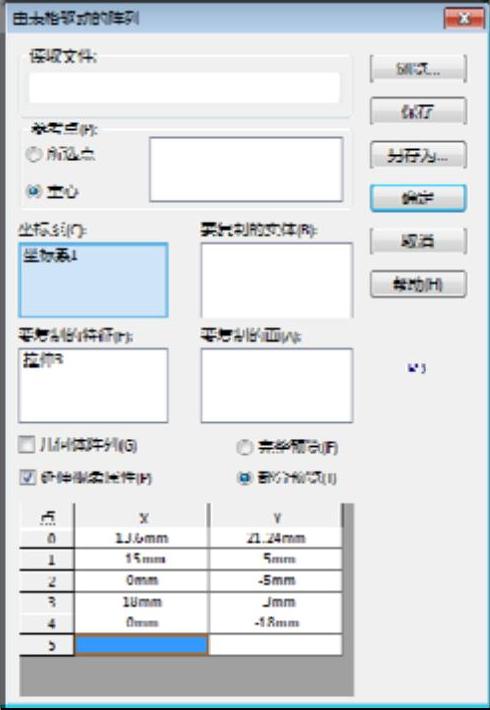

图5-156 参数设置

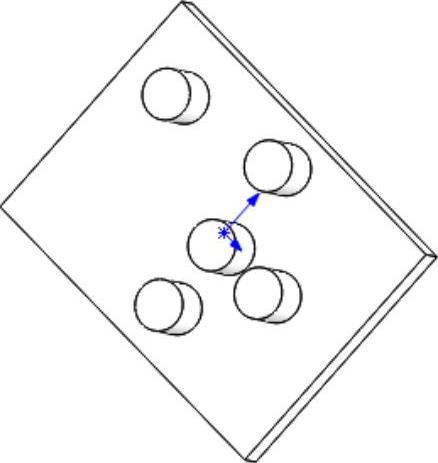

图5-157 生成表格驱动的阵列


图5-158 【填充阵列】对话框

978-7-111-47083-0-Chapter05-537.jpg978-7-111-47083-0-Chapter05-538.jpg实例间距：设置实例中心的距离。

978-7-111-47083-0-Chapter05-539.jpg978-7-111-47083-0-Chapter05-540.jpg交错断续角度：设置各实例行之间的交错断续角度，起始点位于阵列方向所使用的向量处。

978-7-111-47083-0-Chapter05-541.jpg978-7-111-47083-0-Chapter05-542.jpg边距：设定填充边界与最远端实例之间的边距，可以将边距的值设定为零。

978-7-111-47083-0-Chapter05-543.jpg978-7-111-47083-0-Chapter05-544.jpg阵列方向：设定方向参考。如果未指定参考，系统将使用最合适的参考。

978-7-111-47083-0-Chapter05-545.jpg圆周：生成圆周形阵列，如图5-160所示为其参数选项和阵列效果。

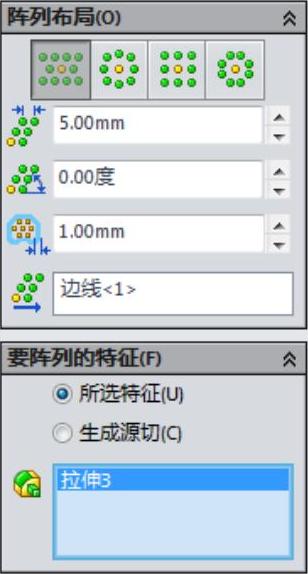

图5-159 穿孔填充阵列

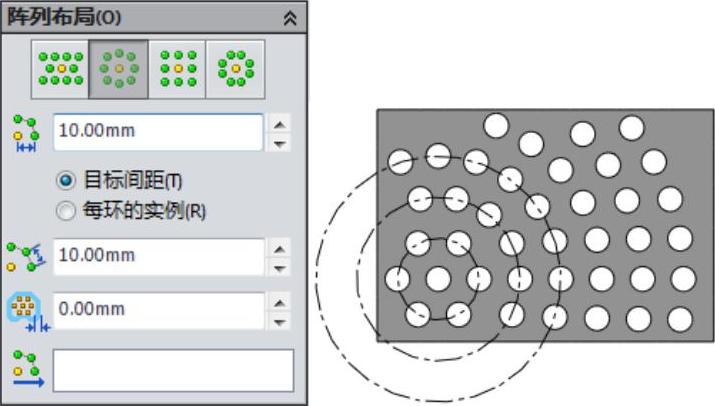

图5-160 圆周填充阵列

978-7-111-47083-0-Chapter05-548.jpg978-7-111-47083-0-Chapter05-549.jpg环间距：设定实例环间的距离。

978-7-111-47083-0-Chapter05-550.jpg目标间距：设置每个环内实例间距离以填充区域。每个环的实际间距均可能不同，因此各实例会进行均匀调整。

978-7-111-47083-0-Chapter05-551.jpg每环的实例：使用实例数（每环）来填充区域。

978-7-111-47083-0-Chapter05-552.jpg978-7-111-47083-0-Chapter05-553.jpg实例间距：设定每个环内实例中心间的距离。

978-7-111-47083-0-Chapter05-554.jpg978-7-111-47083-0-Chapter05-555.jpg实例数：设定每环的实例数。

978-7-111-47083-0-Chapter05-556.jpg978-7-111-47083-0-Chapter05-557.jpg边距：设定填充边界与最远端实例之间的边距。可以将边距的值设定为零。

978-7-111-47083-0-Chapter05-558.jpg978-7-111-47083-0-Chapter05-559.jpg阵列方向：设置方向参考。如果未指定参考，系统将使用最合适的参考。

978-7-111-47083-0-Chapter05-560.jpg方形：生成方形阵列，如图5-161所示为其参数选项和阵列效果。

978-7-111-47083-0-Chapter05-561.jpg978-7-111-47083-0-Chapter05-562.jpg环间距：设定实例环间的距离。

978-7-111-47083-0-Chapter05-563.jpg目标间距：通过使用间距设定每个环内实例间距离来填充区域。每个环的实际间距均可能不同，因此各实例会进行均匀调整。

978-7-111-47083-0-Chapter05-564.jpg每边的实例：使用实例数（每个方形的每边）填充区域。

978-7-111-47083-0-Chapter05-565.jpg978-7-111-47083-0-Chapter05-566.jpg实例间距：设定每个环内实例中心间的距离。

978-7-111-47083-0-Chapter05-567.jpg978-7-111-47083-0-Chapter05-568.jpg边距：设定填充边界与最远端实例之间的边距。可以将边距的值设定为零。

978-7-111-47083-0-Chapter05-569.jpg978-7-111-47083-0-Chapter05-570.jpg阵列方向：设定方向参考。如果未指定参考，系统将使用最合适的参考。

978-7-111-47083-0-Chapter05-571.jpg多边形：生成多边形阵列，如图5-162所示为其参数选项和阵列效果。

978-7-111-47083-0-Chapter05-572.jpg978-7-111-47083-0-Chapter05-573.jpg环间距：设定实例环间的距离。

978-7-111-47083-0-Chapter05-574.jpg978-7-111-47083-0-Chapter05-575.jpg多边形边：设定阵列中的边数。

978-7-111-47083-0-Chapter05-576.jpg目标间距：通过使用间距设定每个环内实例间距离填充区域。每个环的实际间距均可能不同，因此各实例会进行均匀调整。

978-7-111-47083-0-Chapter05-577.jpg每边的实例：使用实例数（每个菱形的每边）填充区域。

978-7-111-47083-0-Chapter05-578.jpg978-7-111-47083-0-Chapter05-579.jpg实例间距：设定每个环内实例中心间的距离。

978-7-111-47083-0-Chapter05-580.jpg978-7-111-47083-0-Chapter05-581.jpg实例数：设定每个菱形每边的实例数。

978-7-111-47083-0-Chapter05-582.jpg978-7-111-47083-0-Chapter05-583.jpg边距：设定填充边界与最远端实例之间的边距。可以将边距的值设定为零。

978-7-111-47083-0-Chapter05-584.jpg978-7-111-47083-0-Chapter05-585.jpg阵列方向：设定方向参考。如果未指定参考，系统将使用最合适的参考。

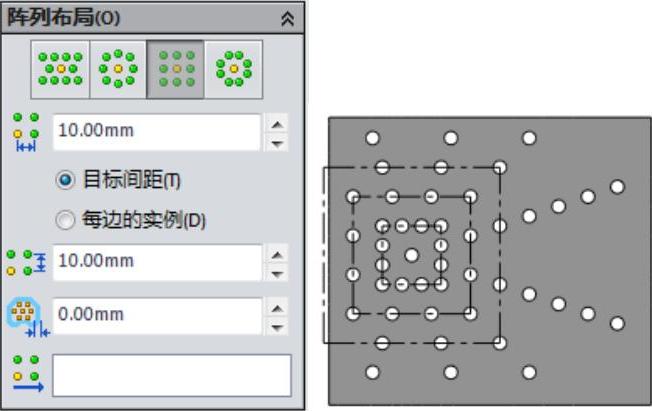

图5-161 方形阵列


图5-162 多边形阵列

978-7-111-47083-0-Chapter05-588.jpg【要阵列的特征】选项组(www.daowen.com)

所选特征：选择要阵列的特征。

生成源切：为要阵列的源特征自定义切除形状。有如下选项：

978-7-111-47083-0-Chapter05-589.jpg978-7-111-47083-0-Chapter05-590.jpg圆：生成圆形切割作为源特征，其参数如图5-163所示，圆切割效果如图5-164所示。

978-7-111-47083-0-Chapter05-591.jpg978-7-111-47083-0-Chapter05-592.jpg直径：设定直径。

978-7-111-47083-0-Chapter05-593.jpg978-7-111-47083-0-Chapter05-594.jpg顶点或草图点：将源特征的中心定位在所选顶点或草图点处，并生成以该点为起始点的阵列。如果将此框为空，阵列将位于填充边界面上的中心位置。

978-7-111-47083-0-Chapter05-595.jpg978-7-111-47083-0-Chapter05-596.jpg方形：生成方形切割作为源特征，其参数如图5-165所示，方形切割效果如图5-166所示。

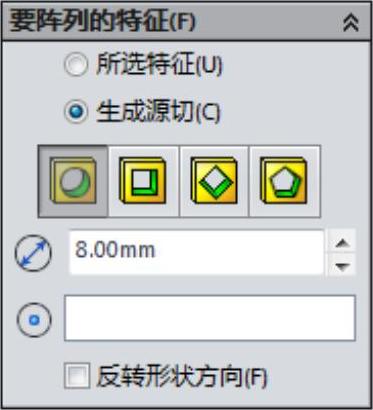

图5-163 圆形源切的参数

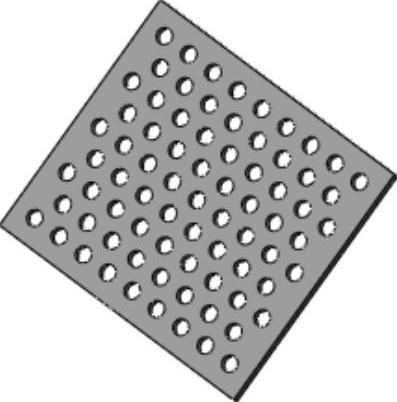

图5-164 圆形源切效果

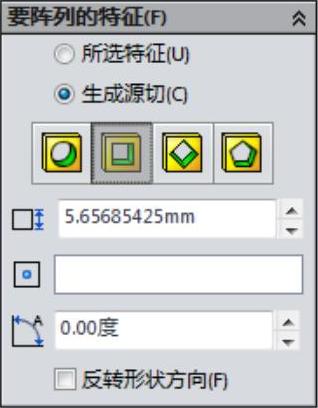

图5-165 方形源切的参数

978-7-111-47083-0-Chapter05-600.jpg978-7-111-47083-0-Chapter05-601.jpg尺寸：设定各边的长度。

978-7-111-47083-0-Chapter05-602.jpg978-7-111-47083-0-Chapter05-603.jpg顶点或草图点：将源特征的中心定位在所选顶点或草图点处，并生成以该点为起始点的阵列。如果将此框为空，阵列将位于填充边界面上的中心位置。

978-7-111-47083-0-Chapter05-604.jpg978-7-111-47083-0-Chapter05-605.jpg旋转：逆时针旋转每个实例。

菱形：生成菱形切割作为源特征，其参数如图5-167所示，菱形切割效果如图5-168所示。

978-7-111-47083-0-Chapter05-606.jpg978-7-111-47083-0-Chapter05-607.jpg尺寸：设定各边的长度。

978-7-111-47083-0-Chapter05-608.jpg978-7-111-47083-0-Chapter05-609.jpg对角：设定对角线的长度。

978-7-111-47083-0-Chapter05-610.jpg978-7-111-47083-0-Chapter05-611.jpg顶点或草图点：将源特征的中心定位在所选顶点或草图点处，并生成以该点为起始点的阵列。如果将此框为空，阵列将位于填充边界面上的中心位置。

978-7-111-47083-0-Chapter05-612.jpg978-7-111-47083-0-Chapter05-613.jpg旋转：逆时针旋转每个实例。

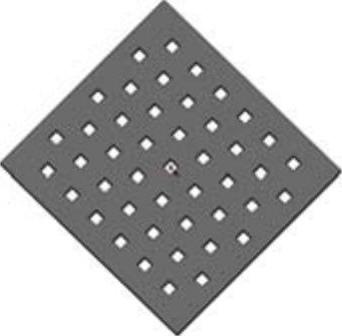

图5-166 方形源切效果

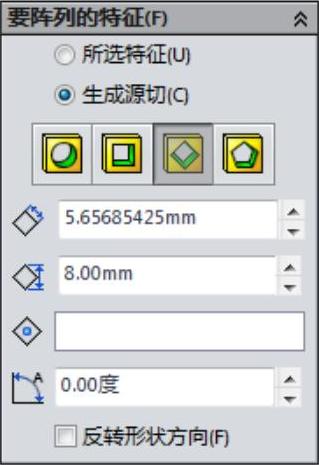

图5-167 菱形源切的参数


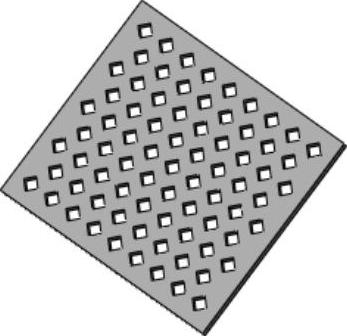

图5-168 菱形源切效果

多边形：生成多边形切割作为源特征，参数如图5-169所示，多边形切割效果如图5-170所示。

978-7-111-47083-0-Chapter05-617.jpg978-7-111-47083-0-Chapter05-618.jpg多边形边：设定边数。

978-7-111-47083-0-Chapter05-619.jpg978-7-111-47083-0-Chapter05-620.jpg外径：根据外径设定大小。

978-7-111-47083-0-Chapter05-621.jpg978-7-111-47083-0-Chapter05-622.jpg内径：根据内径设定大小。

978-7-111-47083-0-Chapter05-623.jpg978-7-111-47083-0-Chapter05-624.jpg顶点或草图点：将源特征的中心定位在所选顶点或草图点处，并生成以该点为起始点的阵列。如果将此框为空，阵列将位于填充边界面上的中心位置。

978-7-111-47083-0-Chapter05-625.jpg978-7-111-47083-0-Chapter05-626.jpg旋转：逆时针旋转每个实例。

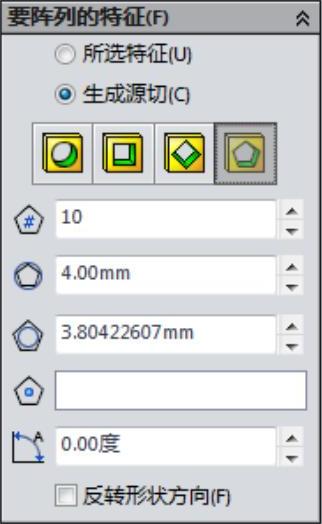

图5-169 多边形源切的参数

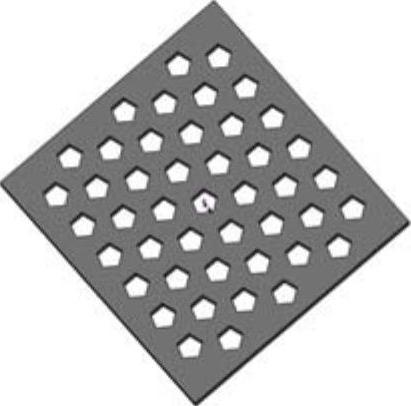

图5-170 多边形切割效果

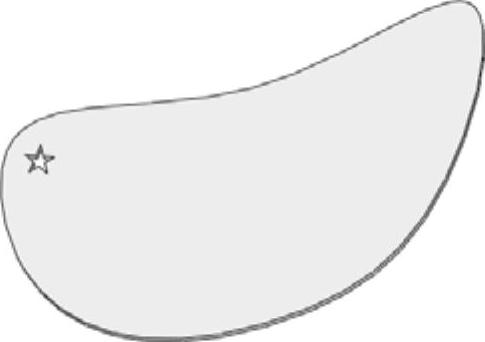

图5-171 打开示例文件

反转形状方向：围绕在填充边界中所选择的面反转源特征的方向。

其他选项组中的参数设置不再进行介绍。

【课堂举例5-19】创建填充阵列

01打开素材库中的“第5章/5-19填充阵列.sldprt”文件，如图5-171所示。

02选择菜单栏中的【插入】｜【阵列/镜像】｜【填充阵列】命令，或者单击【特征】选项卡中的978-7-111-47083-0-Chapter05-630.jpg【填充阵列】按钮，系统弹出【填充阵列】对话框。

03单击绘图区中的模型上表面作为填充边界，选择五角星形状的切除特征作为阵列的特征，并设置如图5-172所示的参数。

04单击对话框中的978-7-111-47083-0-Chapter05-631.jpg【确定】按钮，完成填充阵列，如图5-173所示。


图5-172 参数设置

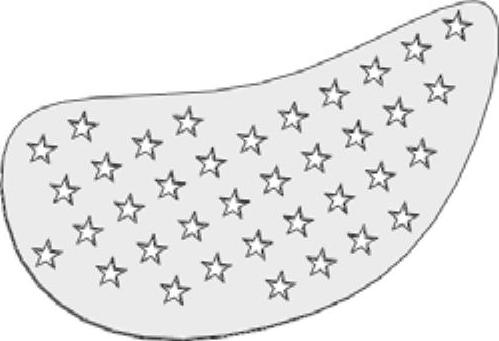

图5-173 填充阵列
