通过【表格驱动的阵列】命令，可以使用x、y坐标来对指定的源特征进行阵列。使用x、y坐标的孔阵列是表格驱动中比较常见的应用，但也可以使用其他源特征。

选择菜单栏中的【插入】｜【阵列/镜像】｜【表格驱动的阵列】命令，或者单击【特征】选项卡中的【表格驱动的阵列】按钮，系统弹出【由表格驱动的阵列】对话框，如图5-151所示。对话框中各选项含义如下：

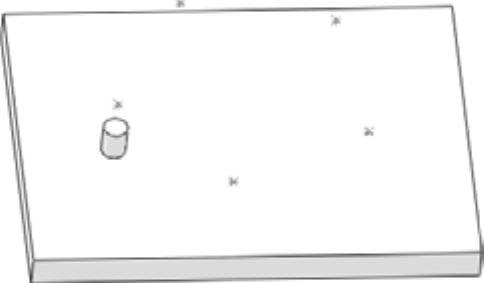

图5-148 打开示例文件

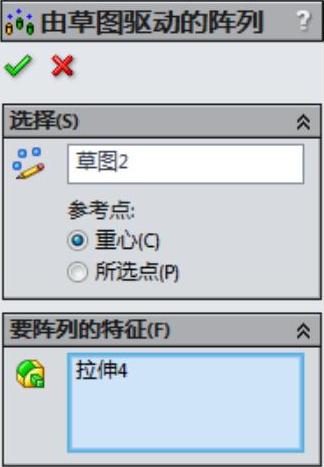

图5-149 参数设置

图5-150 生成阵列特征

读取文件：输入带x、y坐标的阵列表或文字文件。单击【浏览】按钮，然后选择阵列表(*.sldptab)文件或文字(*.txt)文件来输入现有的x、y坐标。

所选点：将参考点设定到所选顶点或草图点。

重心：将参考点设定到源特征的重心，它们之间的区别如图5-152所示。

图5-151 【由表格驱动的阵列】对话框

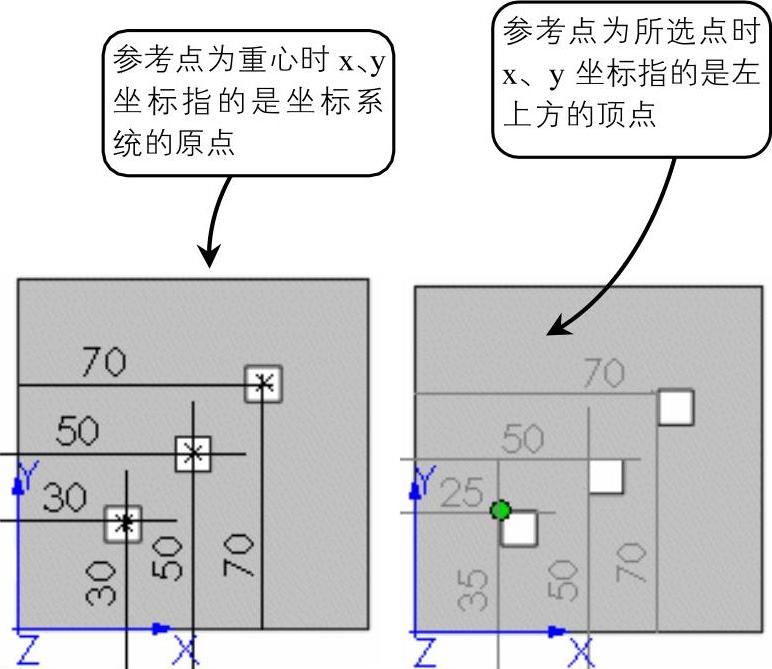

图5-152 所选点与重心的区别

坐标系：设定用来生成表格阵列的坐标系，包括选择原点或从【特征管理器设计树】中选择所生成的坐标系。

要复制的实体：根据多实体零件生成阵列。

要复制的特征：根据特征生成阵列。可以选择多个特征。

要复制的面：根据构成特征的面生成阵列，选择图形区域中的所有面，这对于只输入构成特征的面而不是特征本身的模型很有用。(www.daowen.com)

几何体阵列：只使用对特征的几何体(如面和边线等)生成阵列。此选项可以加速阵列的生成及重建，对于具有与零件其他部分合并的特征，不能生成几何体阵列，几何体阵列在选择了【要复制的实体】后则不可使用。

延伸视象属性：将SolidWorks的颜色、纹理和装饰螺纹数据延伸给所有阵列实例。

x、y坐标：使用x、y坐标为阵列实例生成位置点，双击数值框后输入数值即可。

注意：在生成表格驱动的阵列前，必须要先生成一个坐标系，并且要阵列的特征相对于该坐标系有确定的空间位置关系。

【课堂举例5-18】表格驱动阵列

01打开素材库中的“第5章/5-18表格驱动阵列.sldprt”文件，如图5-153所示。

02选择【插入】|【参考几何体】|【坐标系】命令，系统弹出【坐标系】对话框。

03设置【坐标系】对话框中的选项，在【原点】文本框中选择绘图区中的原点，在【X轴】拾取框中选择【上视基准面】，在【Z轴】拾取框中选择【前视基准面】，如图5-154所示。

04单击【确定】按钮，生成坐标系，如图5-155所示。

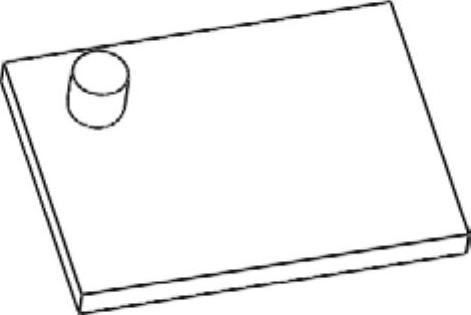

图5-153 表格驱动阵列文件

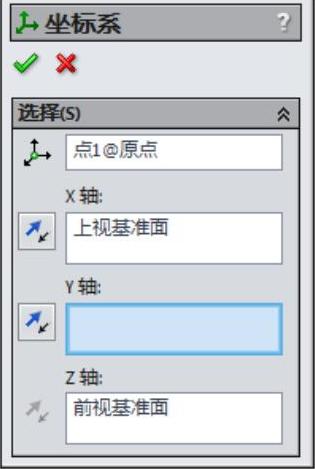

图5-154 参数设置

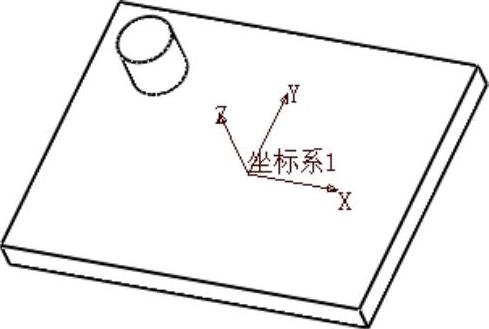

图5-155 生成坐标系

05选择菜单栏中的【插入】｜【阵列/镜像】｜【表格驱动的阵列】命令，或者单击【特征】选项卡中的【表格驱动的阵列】按钮，系统弹出【由表格驱动的阵列】对话框。

06在对话框中设置如图5-156所示的参数，单击【确定】按钮，生成表格驱动的阵列，如图5-157所示。
