SolidWorks2014中文版草图驱动阵列教程

草图驱动的阵列是使用草图中的草图点进行特征阵列,原特征将整个阵列扩散到草图中的每个点。

选择菜单栏中的【插入】|【阵列/镜像】|【草图驱动的阵列】命令,或者单击【特征】选项卡中的978-7-111-47083-0-Chapter05-497.jpg【草图驱动的阵列】按钮,系统弹出【由草图驱动的阵列】对话框,如图5-147所示。对话框中,各选项的含义如下:

978-7-111-47083-0-Chapter05-498.jpg978-7-111-47083-0-Chapter05-499.jpg参考草图:在【特征管理设计树】中选择草图用作阵列。

978-7-111-47083-0-Chapter05-500.jpg重心:根据源特征的类型决定重心。

978-7-111-47083-0-Chapter05-501.jpg所选点:在图形区域中选择一个点作为参考点。

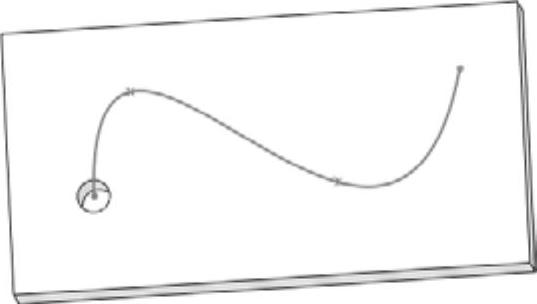

图5-144 打开曲线驱动的阵列文件

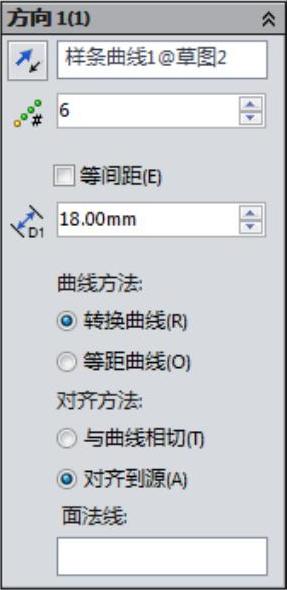

图5-145 参数设置


图5-146 生成曲线驱动阵列

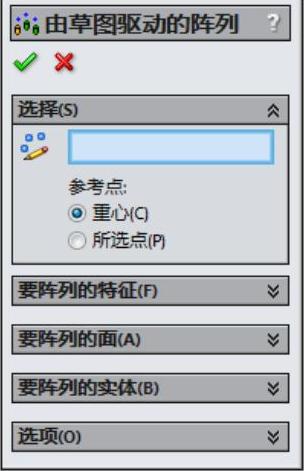

图5-147 【由草图驱动的阵列】对话框

其他选项组中的参数设置这里不再重复了。

【课堂举例5-17】草图驱动阵列

01打开素材库中的“第5章/5-17草图驱动的阵列.sldprt”文件,如图5-148所示。

02选择菜单栏中的【插入】|【阵列/镜像】|【草图驱动的阵列】命令,或者单击【特征】选项卡中的978-7-111-47083-0-Chapter05-506.jpg【草图驱动的阵列】按钮,系统弹出【由草图驱动的阵列】对话框。

03单击绘图区中的草图点作为参考草图,选择拉伸特征作为要阵列的特征,如图5-149所示。

04单击对话框中的978-7-111-47083-0-Chapter05-507.jpg【确定】按钮,生成草图驱动阵列特征,如图5-150所示。
