SolidWorks2014使用曲线驱动的阵列

曲线驱动的阵列是指特征可以沿着平面或3D曲线进行阵列。定义阵列所选择的曲线可以是任何草图线段或者是曲线边界、实体棱边。

选择菜单栏中的【插入】|【阵列/镜像】|【曲线驱动的阵列】命令,或者单击【特征】选项卡中的978-7-111-47083-0-Chapter05-483.jpg【曲线驱动的阵列】按钮,系统弹出【曲线驱动的阵列】对话框,如图5-141所示。

在【曲线驱动的阵列】对话框中,【方向1】选项组各选项含义如下:

阵列方向:选择一曲线、边线、草图实体、或从【特征管理器设计树】中选择草图作为阵列的路径。

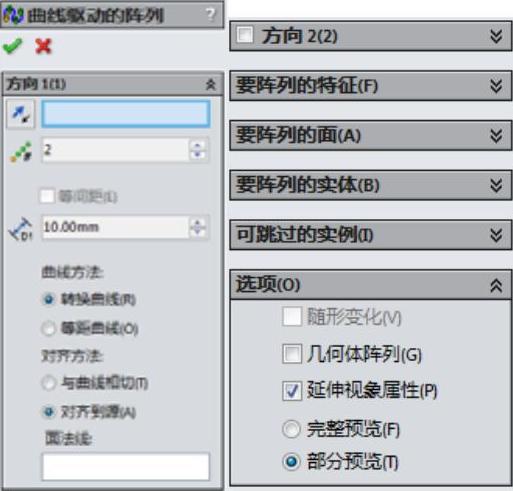

图5-141 【曲线驱动的阵列】对话框

如有必要,单击978-7-111-47083-0-Chapter05-485.jpg【反向】按钮来改变阵列的方向。

978-7-111-47083-0-Chapter05-486.jpg反向:改变阵列方向。

978-7-111-47083-0-Chapter05-487.jpg实例数:为阵列中源特征的实例数设置一个数值。

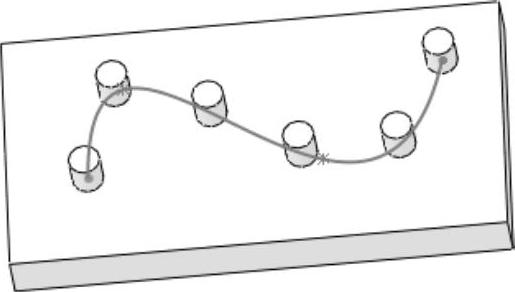

等间距:设定每个阵列实例之间的距离相等,如图5-142所示为取消等间距复选框的阵列效果,如图5-143所示则是选择等间距复选框的阵列效果。


图5-142 取消等间距复选框阵列


图5-143 选择等间距复选框阵列(www.daowen.com)

978-7-111-47083-0-Chapter05-490.jpg间距:沿曲线为阵列实例之间的距离设置一数值。曲线与要阵列的特征之间的距离垂直于曲线而测量。

曲线方法:使用所选择的曲线来定义阵列的方向。

978-7-111-47083-0-Chapter05-491.jpg转换曲线:为每个实例保留从所选曲线原点到源特征的【Delta X】和【Delta Y】的距离。

978-7-111-47083-0-Chapter05-492.jpg等距曲线:为每个实例保留从所选曲线原点到源特征的垂直距离。 对齐方法:包括以下选项。

978-7-111-47083-0-Chapter05-493.jpg与曲线相切:对齐所选择的与曲线相切每个实例。

978-7-111-47083-0-Chapter05-494.jpg对齐到源:对齐每个实例以与源特征的原有对齐匹配。

面法线:(只针对3D曲线)选取3D曲线所在的面来生成曲线驱动的阵列。

其他选项组参数设置与之前介绍的几种阵列方式相同,不再作介绍。

【课堂举例5-16】生成曲线驱动阵列

01打开素材库中的“第5章/5-16曲线驱动的阵列.sldprt”文件,如图5-144所示。

02选择菜单栏中的【插入】|【阵列/镜像】|【曲线驱动的阵列】命令,或者单击【特征】选项卡中的978-7-111-47083-0-Chapter05-495.jpg【曲线驱动的阵列】按钮,系统弹出【曲线驱动的阵列】对话框。

03选择拉伸切除特征作为阵列的特征,在【方向1】选项组中,设置如图5-145所示的参数,单击对话框中的978-7-111-47083-0-Chapter05-496.jpg【确定】按钮,生成曲线驱动阵列特征,如图5-146所示。
