特征的线性阵列是在一个或者几个方向同时进行阵列操作，阵列的对象可以是凸台、孔等特征。
在SolidWorks 2014中，当选中阵列的实体特征时，原特征将以高亮色显示，不同于阵列特征的着色。
展开或镜像特征将单个实体拆分为多个实体时，可以使用要保留的实体对话框选择要保留的实体。还可以指定将哪些配置保持最新。而在以前版本中，SolidWorks软件随机选择要保留的实体。
单击【特征】选项卡中的

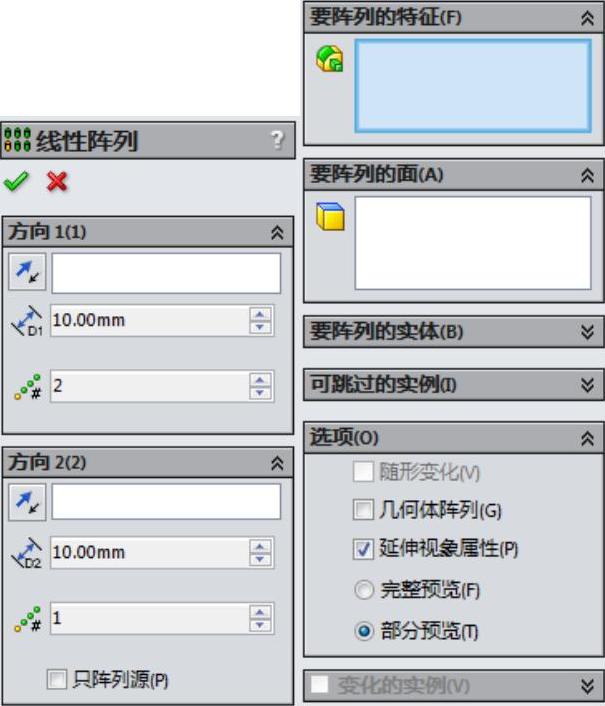

【线性阵列】按钮，或者选择菜单栏中的【插入】｜【阵列/镜像】｜【线性阵列】命令，系统弹出【线性阵列】对话框，如图5-123所示。
在【线性阵列】对话框中，各选项的含义如下：
【方向1】和【方向2】选项组
阵列方向：设置阵列方向，可以选择线性边线、直线、轴或者尺寸。
反向：改变阵列方向。
和
间距：设置阵列实例之间的间距。
实例数：设置阵列实例数量。

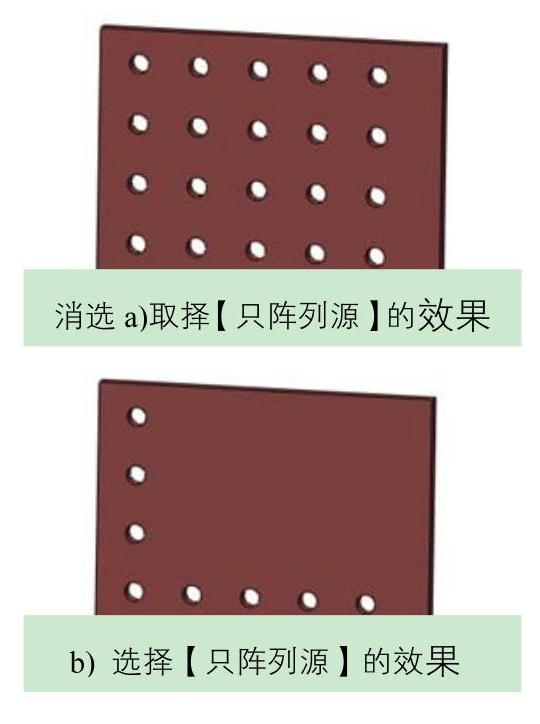

只阵列源：只使用圆特征而不复制【方向1】选项组的阵列实例在【方向2】选项组中生成的线性阵列，如图5-124a所示为取消选择只阵列源选项的阵列孔效果，如图5-124b所示则是选择只阵列源选项的阵列孔效果。
【要阵列的特征】选项组 可以使用所选择的特征作为源特征以生成线性阵列。
图5-123 【线性阵列】对话框
图5-124 取消与选择【只阵列源】的效果
【要阵列的面】选项组
可以使用构成源特征的面生成阵列。在图形区域中选择源特征的所有面，这对于只输入构成特征的面而不是特征本身的模型很有用。当设置【要阵列的面】选项组参数时，阵列必须保持在同一面或者边界内，不能跨越边界。
【要阵列的实体】选项组
可以使用在多实体零件中选择的实体生成线性阵列。
【可跳过的实体】选项组
可以再生成线性阵列时跳过在图形区域中选择阵列实例。
【选项】选项组

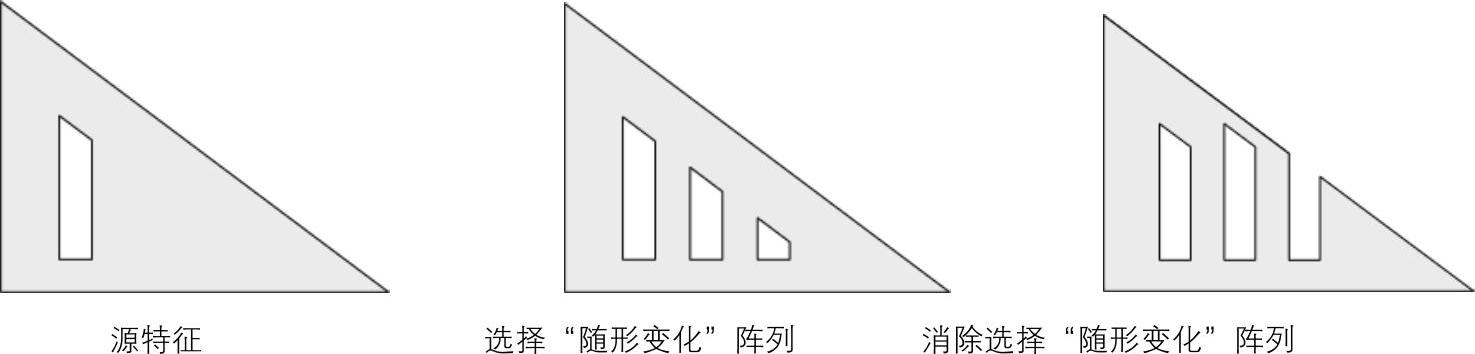

随形变化：允许重复时阵列更改，如图5-125所示。
图5的运用-125“随行变化”参数
几何体阵列：只使用特征的几何体(面和边线)来生成阵列，而不阵列和求解特征的每个实例。几何体阵列选项可以加速阵列的生成及重建。对于与模型上其他面共用一个面的特征，则不能使用几何体阵列选项。
延伸视象属性：将SolidWorks的颜色、纹理和装饰螺纹数据延伸给所有阵列实例。(www.daowen.com)
【变化的实例】选项组
在之前版本中，只能够阵列与源实体完全相同的实例，而且阵列间距是恒定的。使用变化的实例选项组，允许阵列出由源实体产生的尺寸渐变的一系列实体，而且可以控制每个实体间距变化。

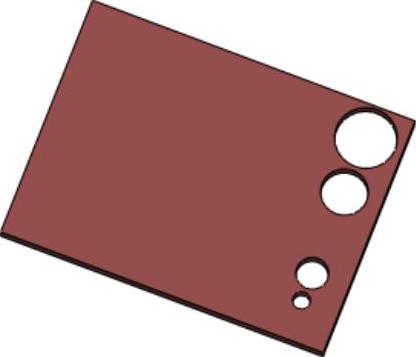

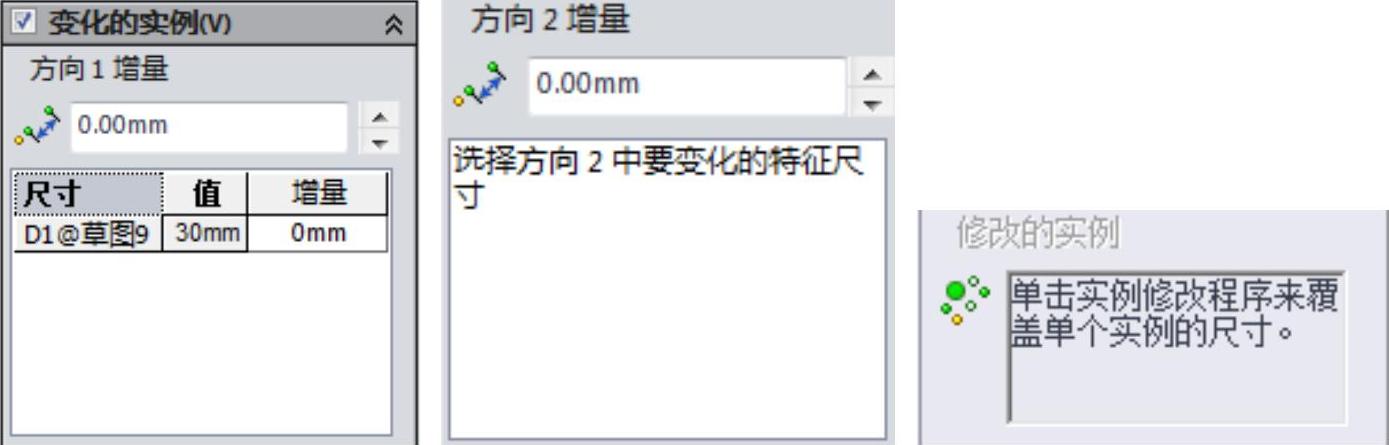

【变化的实例】选项组如图5-126所示。在【方向1增量】中，选择特征的某个（或多个）尺寸，对话框中出现尺寸增量列表如图5-127所示。输入对应的增量值，该尺寸在方向1上就按增量变化，尺寸增量变化效果如图5-128所示。
图5-126 【变化的实例】选项组
【方向2增量】控制另一方向阵列的变化，使用方法相同，不再介绍。

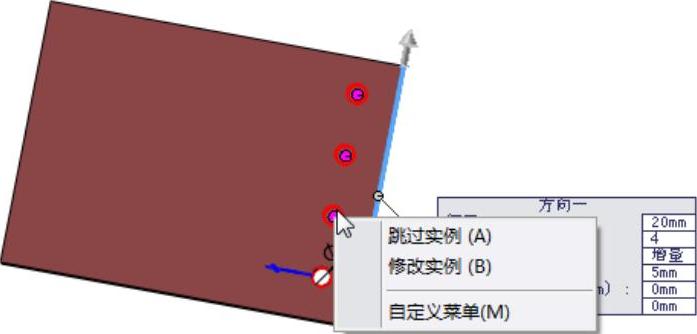

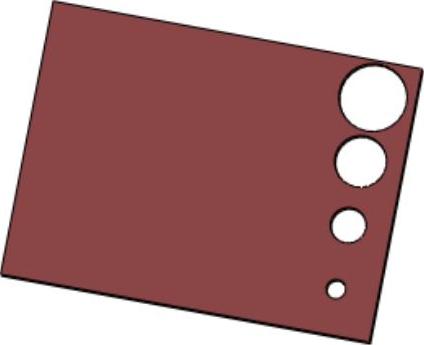

【修改的实例】列表用于列出单独定义的实例，如果对变化阵列中的某一个实例单独修改，在模型上单击选择该实例，弹出菜单如图5-129所示。若选择【跳过实例】，该实例将不生成。若选择【修改实例】，将弹出修改编辑框如图5-130所示，在框中修改此实例的特征尺寸和间距。修改某个单独的实例效果如图5-131所示。

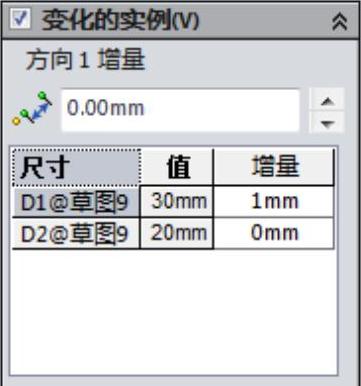

图5-127 增量表
图5-128 变化的阵列
图5-129 【修改实例】菜单命令
图5-130 编辑实体尺寸
图5-131 修改某个实例
【课堂举例5-14】线性阵列圆孔

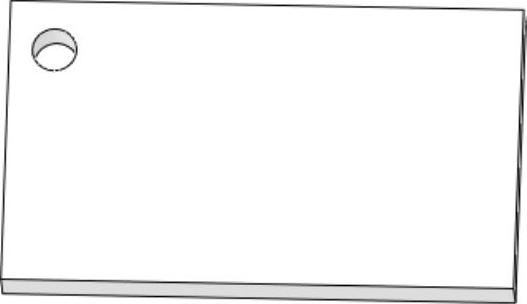

01打开素材库中的“第5章/5-14线性阵列.sldprt”文件，如图5-132所示。
02单击【特征】选项卡中的
【线性阵列】按钮或者选择【插入】｜【阵列/镜像】｜【线性阵列】菜单命令，系统弹出【线性阵列】对话框。
03在对话框中设置如图5-133所示的参数，单击
【确定】按钮，生成线性阵列特征，如图5-134所示。
图5-132 线性阵列示例
图5-133 参数设置

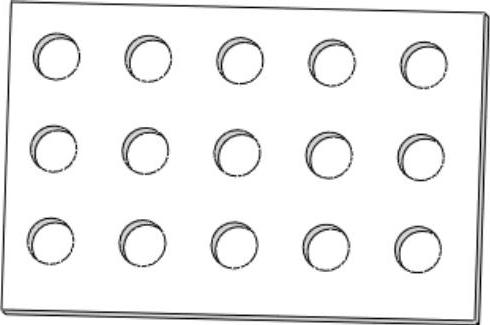

图5-134 生成的阵列模型
