SolidWorks2014中文版:快速学会手工创建拔模

时间:2023-10-31 理论教育 版权反馈
【摘要】:在模式中,可以指定拔模类型,包括和。阶梯拔模01打开素材库中的“第5章/5-8阶梯拔模.sldprt”文件,如图5-61所示。03单击手工模式中的单选按钮,设置拔模角度为10度,单击模型的顶部面确定拔模方向,单击分割线作为拔模分型线,如图5-62所示,其他参数均为默认值。图5-60 对话框图5-61 “阶梯拔模”文件图5-62 选择拔模方向及分型线图5-63 生成锥型阶梯拔模特征图5-64 生成垂直阶梯拔模特征

SolidWorks2014中文版:快速学会手工创建拔模

在【手工】模式中,可以指定拔模类型,包括【中性面】【分型线】和【阶梯拔模】。

978-7-111-47083-0-Chapter05-183.jpg中性面拔模:使用中性面为拔模类型,可以拔模一些外部面、所有外部面、一些内部面、所有内部面、相切的面、或内部和外部面组合。

978-7-111-47083-0-Chapter05-184.jpg分型面拔模:分型线选项可以对分型线周围的曲面进行拔模,分型线可以是空间的。

978-7-111-47083-0-Chapter05-185.jpg阶梯拔模:阶梯拔模为分型线拔模的变体,阶梯拔模绕用为拔模方向的基准面旋转而生成一个面。

1.中性面

选择菜单栏中的【插入】|【特征】|【拔模】命令,或者单击【特征】选项卡中的978-7-111-47083-0-Chapter05-186.jpg【拔模】按钮,系统弹出【拔模】对话框,在【拔模类型】选项组中,单击【中性面】单选按钮,如图5-43所示。

在【拔模】对话框中,各选项的含义如下:

978-7-111-47083-0-Chapter05-187.jpg【拔模角度】选项组

978-7-111-47083-0-Chapter05-188.jpg拔模角度:垂直于中性面进行测量的角度。

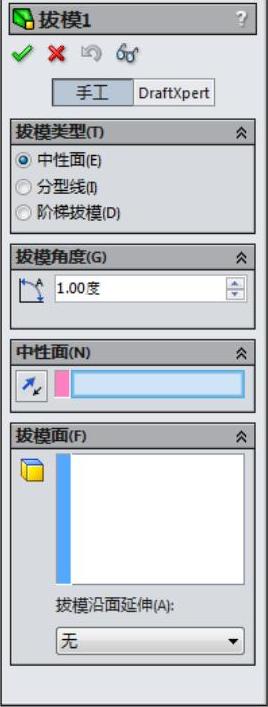

图5-43 【拔模】对话框

978-7-111-47083-0-Chapter05-190.jpg【中性面】选项组

中性面:选择一个面或者基准面。如果有必要,单击978-7-111-47083-0-Chapter05-191.jpg【反向】按钮向相反的方向倾斜拔模。

978-7-111-47083-0-Chapter05-192.jpg【拔模面】选项组

978-7-111-47083-0-Chapter05-193.jpg拔模面:在图形区域中选择要拔模的面。

拔模沿面延伸:可以将拔模延伸到额外的面。其选项如图5-44所示。

978-7-111-47083-0-Chapter05-194.jpg【无】:只在所选的面上进行拔模,如图5-45所示。

978-7-111-47083-0-Chapter05-195.jpg【沿切面】:将拔模延伸到所有与所选面相切的面,如图5-46所示。

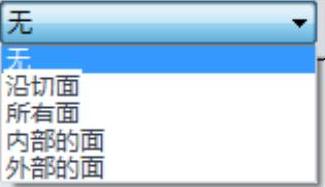

图5-44 【拔模沿面延伸】选项


图5-45 无拔模沿面延伸

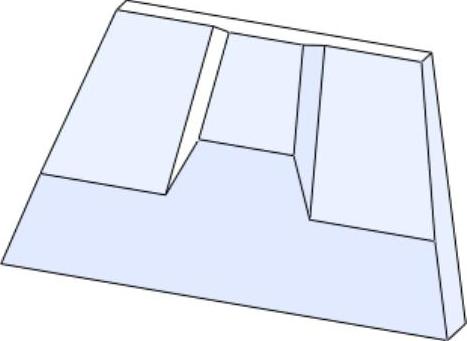

图5-46 拔模沿切面延伸

978-7-111-47083-0-Chapter05-199.jpg【所有面】:将拔模延伸到所有从中性面拉伸的面,如图5-47所示。

978-7-111-47083-0-Chapter05-200.jpg【内部的面】:将拔模延伸到所有从中性面拉伸的内部面,如图5-48所示。

978-7-111-47083-0-Chapter05-201.jpg【外部的面】:将拔模延伸到所有从中性面拉伸的外部面,如图5-49所示。


图5-47 所有面拔模

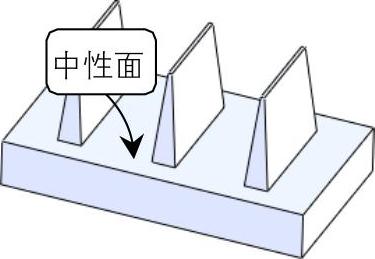

图5-48 内部面拔模

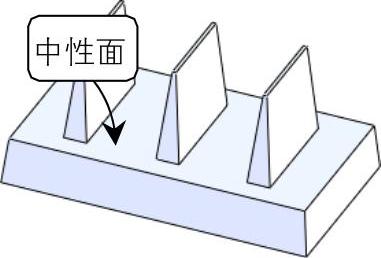

图5-49 外部面拔模

【课堂举例5-6】中性面拔模

01打开素材库中的“第5章/5-6中性面拔模.sldprt”文件,如图5-50所示。

02选择菜单栏中的【插入】|【特征】|【拔模】命令,或者单击【特征】选项卡中的978-7-111-47083-0-Chapter05-205.jpg【拔模】按钮,系统弹出【拔模】对话框。

03单击手工模式中的【中性面】单选按钮,设置978-7-111-47083-0-Chapter05-206.jpg拔模角度为10,在绘图区中选择如图5-51所示的中性面和拔模面。单击【拔模】对话框中的978-7-111-47083-0-Chapter05-207.jpg【确定】按钮,完成中性面拔模,如图5-52所示。

2.分型线

单击【分型线】单选按钮,可以对分型线周围的曲面进行拔模。在【分型线】拔模时,可以包括【阶梯拔模】。

如果要在分型线上拔模,可以先插入一条分割线以分离要拔模的面,或者使用现有的模型边线,然后在指定拔模方向。

选择菜单栏中的【插入】|【特征】|【拔模】命令,或者单击【特征】选项卡中的978-7-111-47083-0-Chapter05-208.jpg【拔模】按钮,系统弹出【拔模】对话框,在【拔模类型】选项组中选择【分型线】单选按钮,如图5-53所示。


图5-50 “中性面拔模”文件

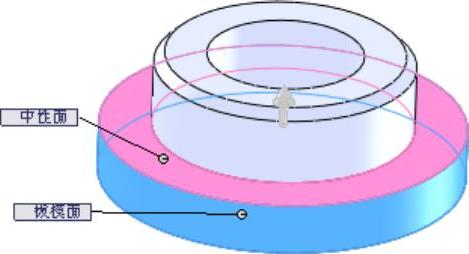

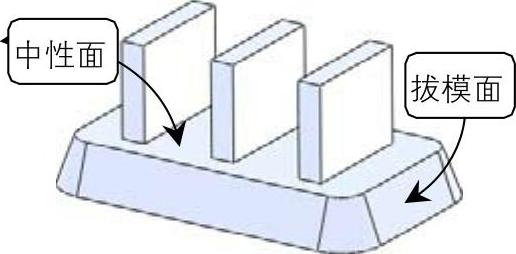

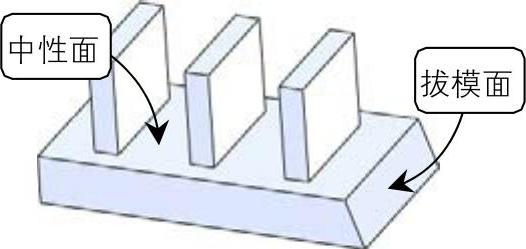

图5-51 选择拔模面

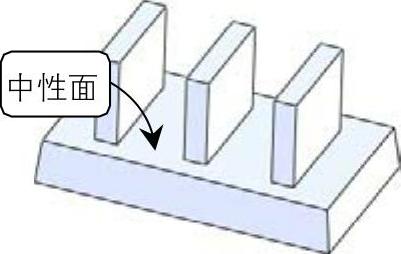

图5-52 生成拔模特征

在【拔模】对话框中,各选项的含义如下:

允许减少角度:只可用于分型线拔模。在由最大角度所生成的角度总和与拔模角度为90度或者以上时允许生成拔模。

978-7-111-47083-0-Chapter05-212.jpg【拔模方向】选项组(www.daowen.com)

拔模方向:在绘图区域中选择一条边线或者一个面指示拔模方向。如果有必要,单击978-7-111-47083-0-Chapter05-213.jpg【反向】按钮以改变拔模的方向。

978-7-111-47083-0-Chapter05-214.jpg【分型线】选项组

978-7-111-47083-0-Chapter05-215.jpg分型线:在绘图区域中选择分型线。如果要为分型线的每一条线段指定不同的拔模方向,单击选择框中的边线名称,然后单击978-7-111-47083-0-Chapter05-216.jpg按钮。

拔模沿面延伸:可以将拔模延伸到额外的面,其选项如下:

978-7-111-47083-0-Chapter05-217.jpg无:只在所选面上进行拔模。

978-7-111-47083-0-Chapter05-218.jpg沿切面:将拔模延伸到所有与所选面相切的面。

【课堂举例5-7】分型线拔模

01打开素材库中的“第5章/5-7分型线拔模.sldprt”文件,如图5-54所示。

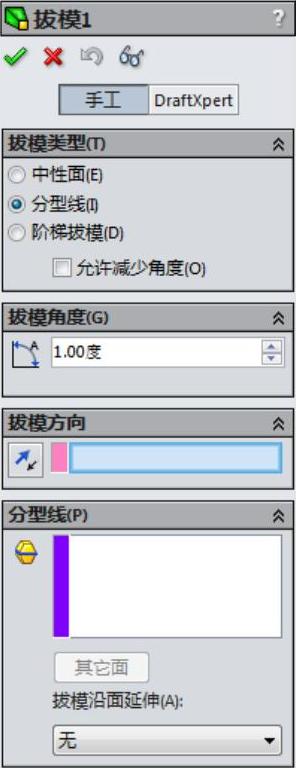

图5-53 【拔模】对话框

02单击菜单栏中【插入】|【曲线】|【分割线】命令,系统弹出【分割线】对话框,如图5-55所示。

03单击绘图区中的草图作为要投影的草图,选择模型的一表面作为投影面,如图5-56所示。

04单击【分割线】对话框中的978-7-111-47083-0-Chapter05-220.jpg【确定】按钮,生成分割线,如图5-57所示。

05选择菜单栏中的【插入】|【特征】|【拔模】命令,或者单击【特征】选项卡中的978-7-111-47083-0-Chapter05-221.jpg【拔模】按钮,系统弹出【拔模】对话框。

06单击手工模式中的【分型线】单选按钮,设置978-7-111-47083-0-Chapter05-222.jpg拔模角度为10度,单击选取如图5-58所示的面为拔模方向,单击分割线作为拔模分型线,其他参数均为默认值。

07单击【拔模】对话框中的978-7-111-47083-0-Chapter05-223.jpg【确定】按钮,生成分型线拔模特征,如图5-59所示。


图5-54 “分型线拔模”文件

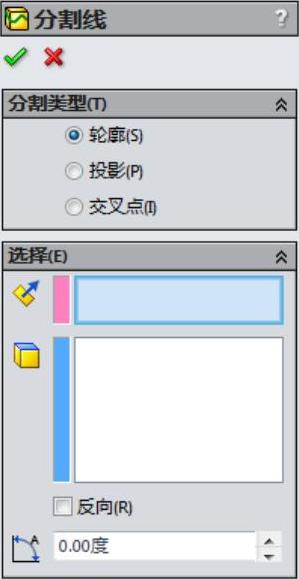

图5-55 【分割线】对话框

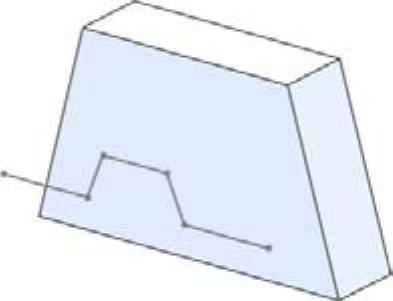

图5-56 选择的草图和面

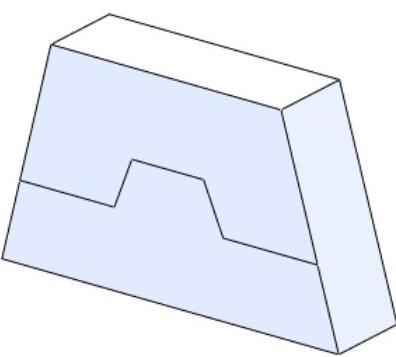

图5-57 生成的分割线


图5-58 确定拔模方向


图5-59 生成分型线拔模特征

3.阶梯拔模

阶梯拔模为分型线拔模的变体,阶梯拔模围绕用为拔模方向的基准面旋转而生成一个面。

选择菜单栏中的【插入】|【特征】|【拔模】命令,或者单击【特征】选项卡中的978-7-111-47083-0-Chapter05-230.jpg【拔模】按钮,系统弹出【拔模】对话框,在【拔模类型】选项组中选择【阶梯拔模】单选按钮,如图5-60所示。

【阶梯拔模】的参数设置与【分型线】的参数设置基本相同,读者可以参考理解。

【课堂举例5-8】阶梯拔模

01打开素材库中的“第5章/5-8阶梯拔模.sldprt”文件,如图5-61所示。

02选择菜单栏中的【插入】|【特征】|【拔模】命令,或者单击【特征】选项卡中的978-7-111-47083-0-Chapter05-231.jpg【拔模】按钮,系统弹出【拔模】对话框。

03单击手工模式中的【阶梯拔模】单选按钮,设置978-7-111-47083-0-Chapter05-232.jpg拔模角度为10度,单击模型的顶部面确定拔模方向,单击分割线作为拔模分型线,如图5-62所示,其他参数均为默认值。

04单击【拔模】对话框中的978-7-111-47083-0-Chapter05-233.jpg【确定】按钮,生成锥型阶梯拔模特征,如图5-63所示。

05用同样的方法可以生成垂直阶梯拔模特征,如图5-64所示。

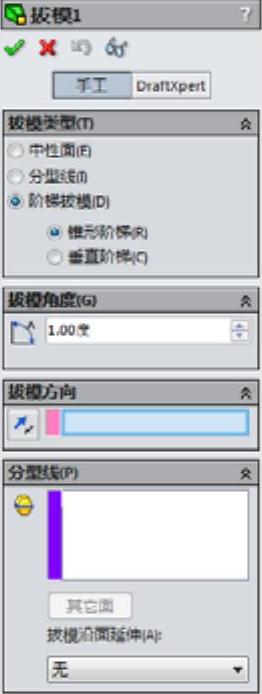

图5-60 【拔模】对话框

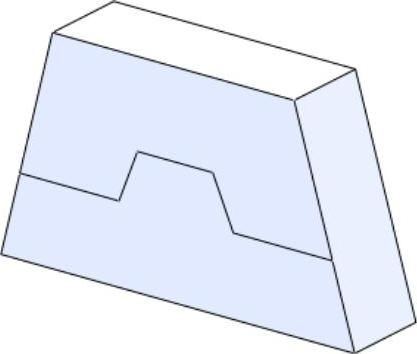

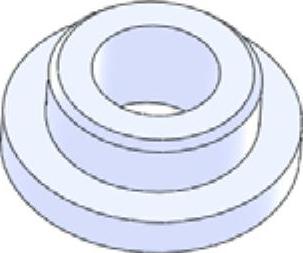

图5-61 “阶梯拔模”文件

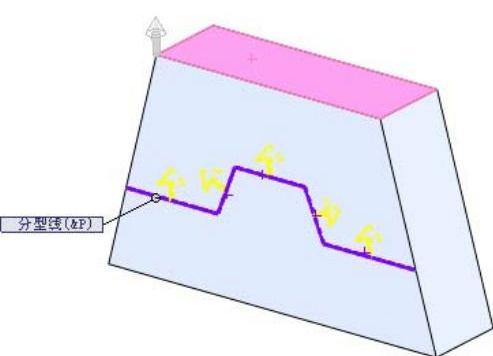

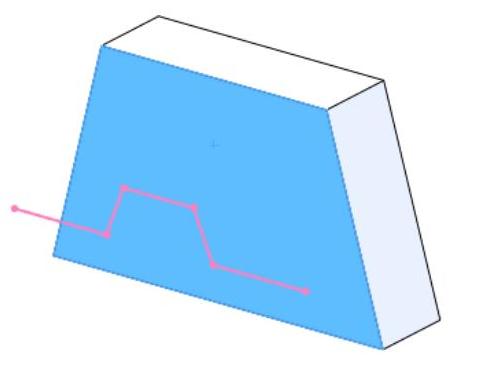

图5-62 选择拔模方向及分型线

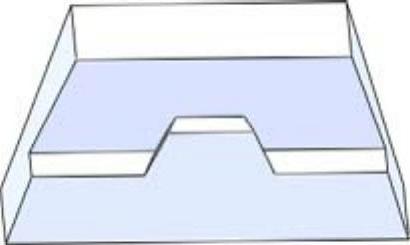

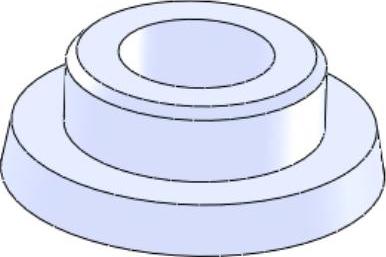

图5-63 生成锥型阶梯拔模特征

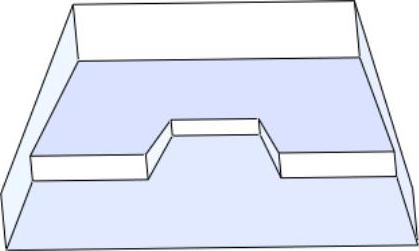

图5-64 生成垂直阶梯拔模特征
