Solidworks提供了一个边线选择工具，使用户不必逐条地选择圆角边线。当使用手工添加圆角时，在模型上选择某条边线，在指针附近弹出边线选择工具，如图5-21所示。

边线选择工具有5种选择类型，将指针在某个按钮上停留，显示出所有此类边线，单击某个按钮，所有的边线被选中，列出在【圆角】对话框中。如果选择的某些边线不需要，则单击该边线，即可去掉选择。

【课堂举例5-1】创建圆角特征

下面将利用不同的圆角类型在实体中创建圆角特征，使实体中的相接部分圆滑过渡，具体操作方法如下：

01打开素材库中的“第5章/5-1倒圆角.sldprt”文件，如图5-22所示。

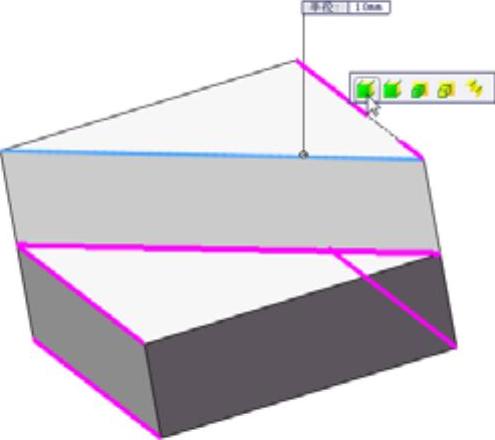

图5-21 边线选择工具

02单击菜单栏中的【插入】｜【特征】｜【圆角】命令，或者单击【特征】选项卡中的【圆角】按钮，系统弹出【FilletXpert】对话框。

03单击按钮，切换至【圆角】对话框，并默认用【恒定大小】的类型创建圆角。

04在【圆角项目】栏中将半径修改为8mm，在绘图区域中选择如图5-23所示的边界倒圆角。

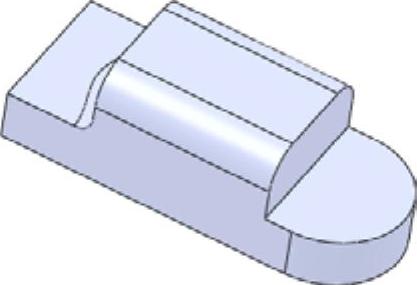

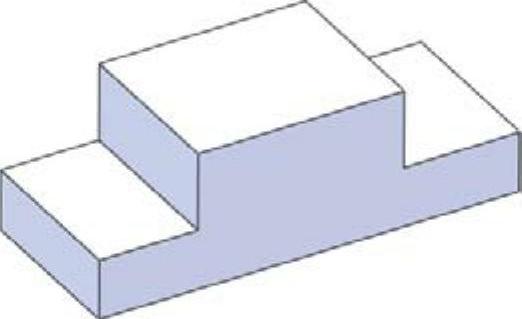

图5-22 打开倒圆角文件

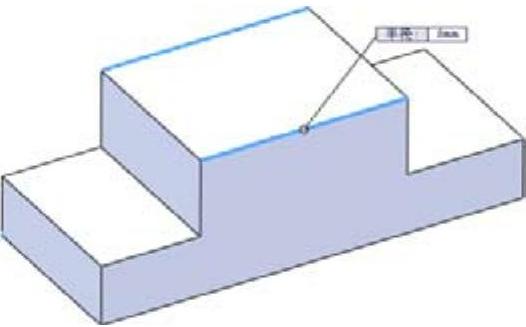

图5-23 选择要倒圆角的边线

05单击对话框中的【确定】按钮完成【恒定大小】圆角的创建，如图5-24所示。

06单击【特征】选项卡中的【圆角】按钮，进入【圆角】对话框。

07在【圆角类型】栏选择【变量大小】选项，然后在绘图区中选择如图5-25所示的边线进行倒圆角。

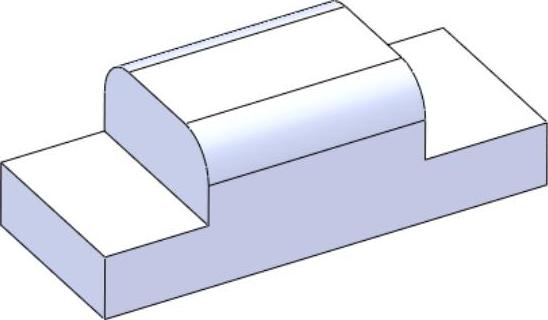

图5-24 【恒定大小】倒圆角

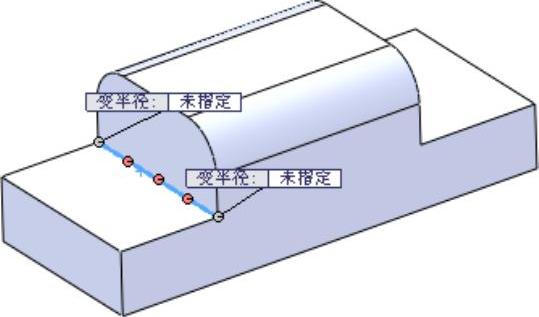

图5-25 选择倒圆角边线

08在【变量大小参数】选项组中设置参数如图5-26所示。

09单击对话框中【确定】按钮完成【变量大小】倒圆角的创建，如图5-27所示。

(www.daowen.com)

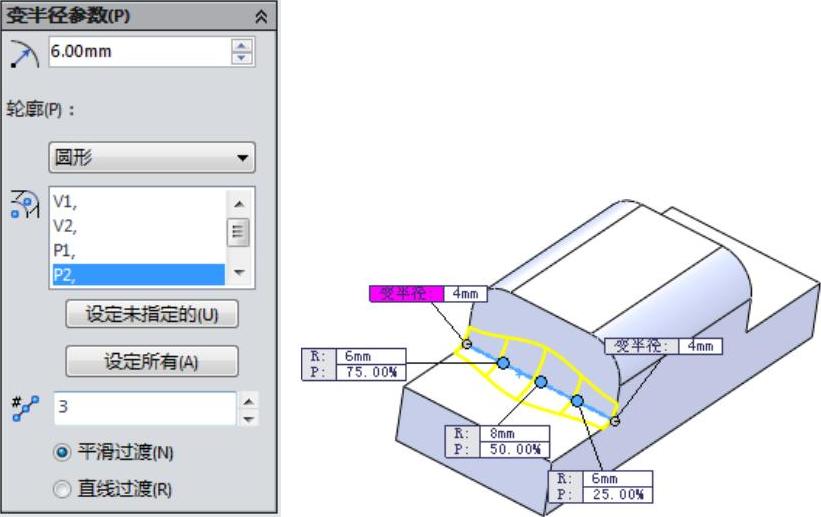

图5-26 变量大小参数设置

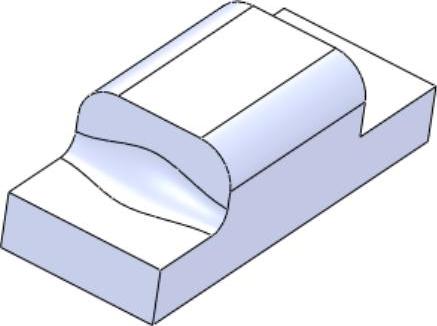

图5-27 【变量大小】倒圆角

10单击【特征】选项卡中的【圆角】按钮，进入【圆角】对话框。

11在【圆角类型】栏选择【完整圆角】选项，然后在绘图区中选择如图5-28所示的面进行倒圆角。

12单击对话框中的【确定】按钮完成【完整圆角】的创建，如图5-29所示。

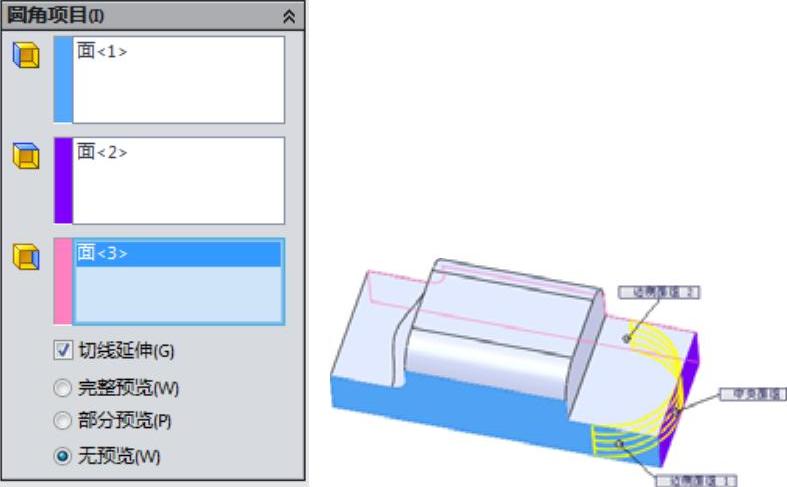

图5-28 选择完整圆角的面

图5-29 完整圆角

注意：1.在半径数值框中输入数值后，按Enter键确认，否则该项半径值将不会改变。2.在变量大小右侧数值框中单击“未指定”项，可以激活半径数值框，同样可以输入该项的圆角半径。

【课堂举例5-2】创建锥形圆角

Solidworks2014新增加了锥形圆角的功能。可以使用圆角工具为零件、装配体和曲面创建对称的锥形圆角。

01打开素材“第5章/5-2锥形圆角.sldprt”文件，如图5-30所示。

02单击【特征】选项卡中的【圆角】按钮，或选择菜单【插入】｜【特征】｜【圆角】命令，打开【圆角】对话框。在对话框中的【圆角类型】选项组中选择【恒定大小】，在【圆角参数】选项组中【轮廓】下拉列表中选择【圆锥Rho】，如图5-31所示。

03输入圆角半径为10mm，设置Rho值为0.5。

04选择模型的顶面上的边线作为圆角的对象。单击对话框上【确定】按钮，锥形圆角的效果如图5-32所示。

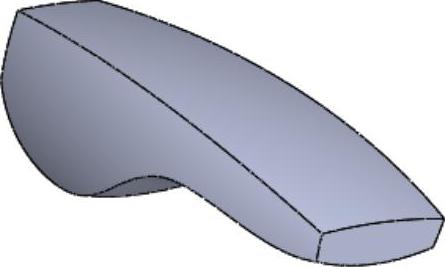

图5-30 素材模型

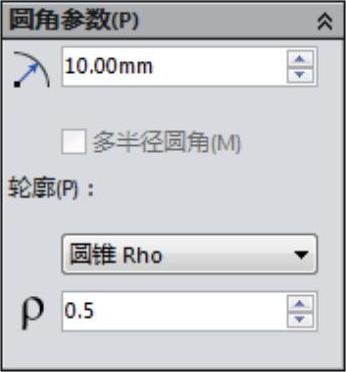

图5-31 选择轮廓类型

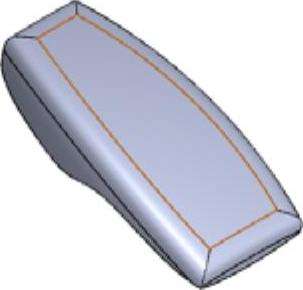

图5-32 锥形圆角的结果
