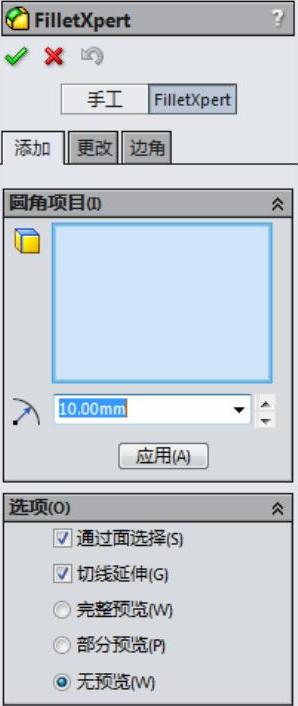

在【FilletXpert】模式中，可以帮助管理、组织和重新排序圆角。单击【FilletXpert】模式中的【添加】选项卡，使用【添加】选项卡生成新的圆角，其对话框如图5-14所示。在【FilletXpert】对话框中，包含以下三个选项卡。

1．【添加】选项卡

【圆角项目】选项组

边线、面、特征和环：在图形区域中选择要进行圆角处理的实体。

半径：设置圆角的半径。

【选项】选项组

通过面选择：应用通过隐藏边线的面选择边线。

切线延伸：将圆角延伸到所有与所选面相切的面。

完整预览：显示所有边线的圆角预览。

部分预览：只显示一条边线的圆角预览。

无预览：可以缩短复杂模型的重建时间。

2．【更改】选项卡

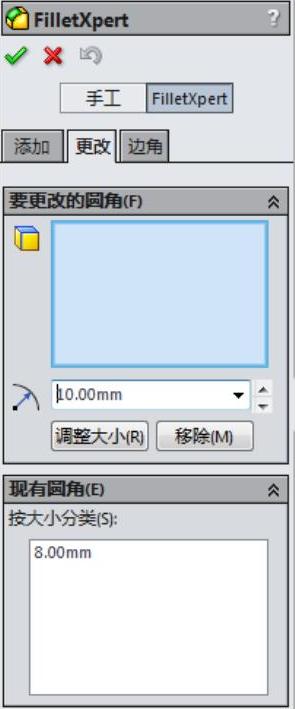

单击【FilletXpert】模式中的【更改】选项卡，使用【更改】选项卡修改现有圆角，其对话框如图5-15所示。

【要更改的圆角】选项组

圆角面：选择要调整大小或者删除的圆角，可以在图形区域中选择个别边线，从包含多条圆角边线的圆角特征中删除个别边线或者调整其大小，或者以图形方式编辑圆角，而不必知道边线在圆角特征中的组织方式。

半径：设置新的圆角半径。

调整大小：将所选圆角修改为设置的半径值。

移除：从模型中删除所选的圆角。

图5-14 【FilletXpert】对话框

图5-15 【FilletXpert】对话框

(www.daowen.com)

图5-16 【FilletXpert】对话框

【现有圆角】选项组

按大小分类：按照大小过滤所有圆角。从【过滤面组】选择框中选择圆角大小以选择模型中包含该值的所有圆角，同时将它们显示在【圆角面】选择框中。

3．【边角】选项卡

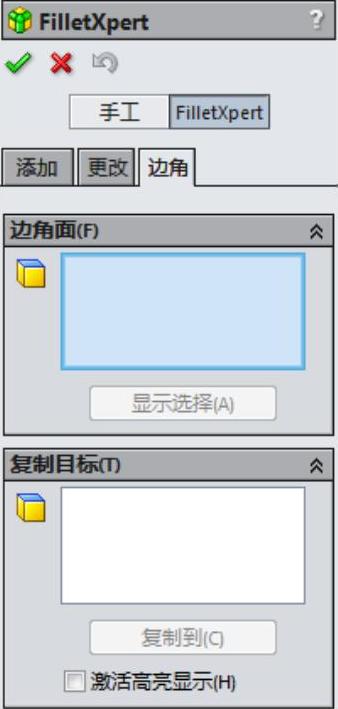

单击【FilletXpert】模式中的【边角】选项卡，其对话框如图5-16所示。该选项卡中各选项的含义如下：

【边角面】选项组

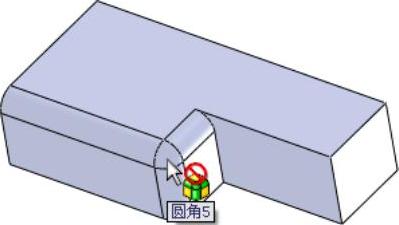

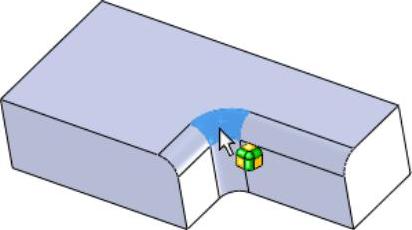

边角面：在绘图区域选择3条边线在一个顶点汇合的圆角，如图5-17所示。但不

能选择如图5-18所示的圆角。

图5-17 选择边角面圆角

图5-18 不能选取的圆角类型

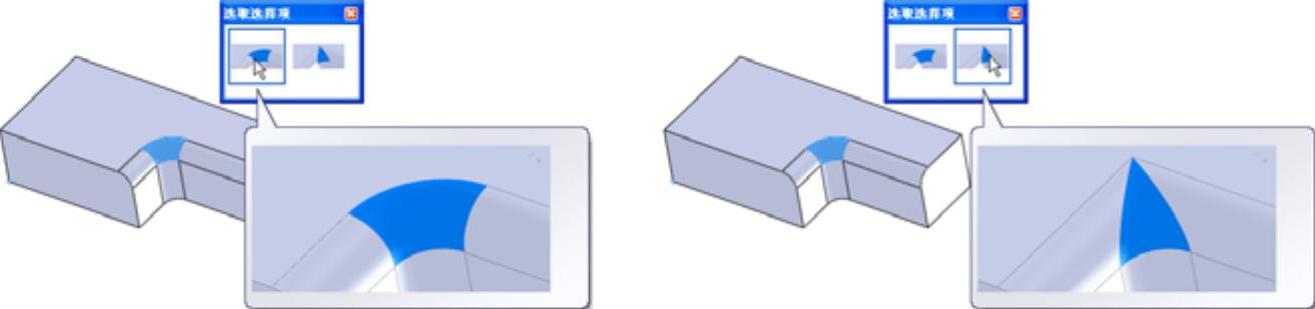

显示选择：单击该按钮后弹出“选取选择项”对话框，系统会以弹出的样式显示交替圆角预览，如图5-19所示。

图5-19 圆角交替预览

【制目标】选项组

复制目标：选取目标圆角以复制在边角面下选取的圆角。

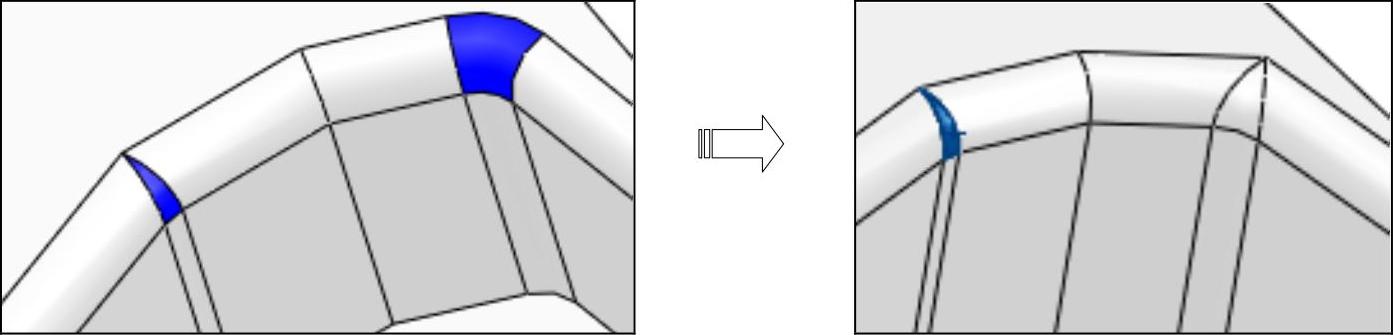

复制到：当完成复制目标的选取后再单击该按钮，所选取的圆角将被复制，如图5-20所示。

图5-20 复制圆角后的状态

激活变亮显示：选择该选项，激活复制目标选项时，绘图区中兼容的目标圆角将会高亮显示。
