SolidWorks2014中文版扫描特征示例演示

根据使用的对话框选项不同,可以创建多种样式的扫描效果,以下分别以实例操作演示。

1.简单扫描

简单扫描是只选择扫描的轮廓和路径的扫描,扫描体的截面不随路径变化。

【课堂举例4-5】创建简单扫描

01打开素材库中的“第4章/4-5简单扫描.sldprt”文件,如图4-53所示。

02选择菜单栏中的【插入】|【凸台/基体】|【扫描】命令,或者单击【特征】选项卡中的【扫描】按钮,系统弹出【扫描】对话框,如图4-54所示。

03在【轮廓和路径】选项组中选择【轮廓】为【草图1】,选择【路径】为【螺旋线】,其他参数利用系统默认值。

04单击【扫描】对话框中的978-7-111-47083-0-Chapter04-161.jpg【确定】按钮,完成简单扫描,如图4-55所示。

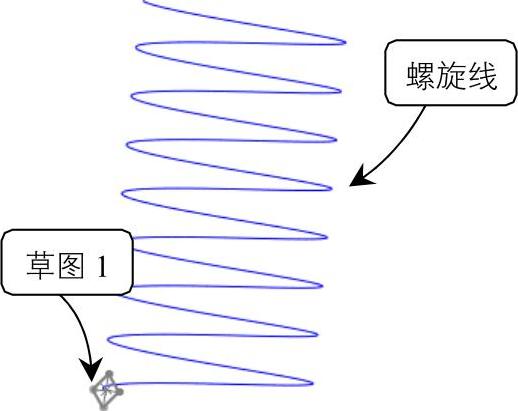

图4-53 素材文件

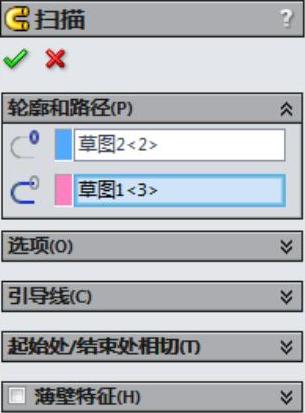

图4-54 【扫描】对话框

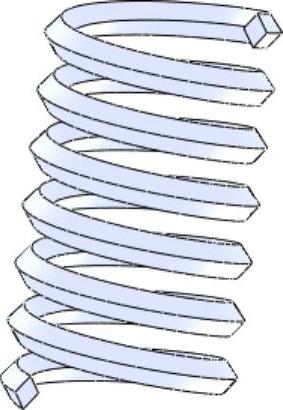

图4-55 简单扫描

2.使用引导线扫描

在【引导线】选项组中选择扫描的引导线,即可由引导线控制截面形状的变化,可选择多条引导线共同作用。

【课堂举例4-6】使用引导线扫描

01打开素材库中的“第4章/4-6引导线扫描.sldprt”文件,如图4-56所示。

02选择菜单栏中的【插入】|【特征】|【扫描】命令,或者单击【特征】选项卡中的978-7-111-47083-0-Chapter04-165.jpg【扫描】按钮,系统弹出【扫描】对话框。

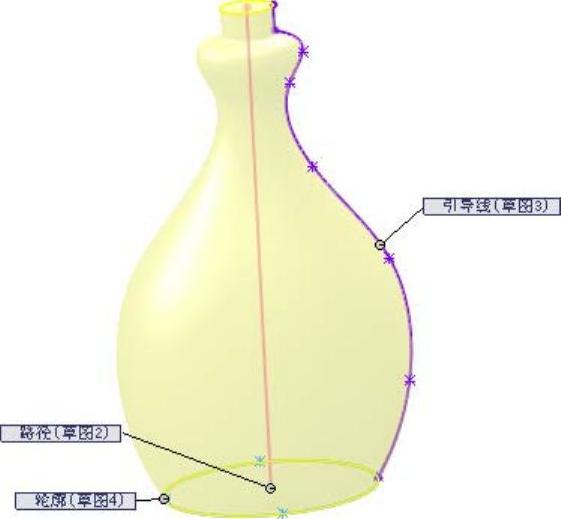

03在【轮廓和路径】选项组中选择【轮廓】为【草图1】,选择【路径】为【草图2】,在【引导线】选项组中选择【草图3】为引导线,其他参数均为默认值,如图4-57所示为预览特征。

04单击【扫描】对话框中的978-7-111-47083-0-Chapter04-166.jpg【确定】按钮,完成引导线扫描特征,如图4-58所示。

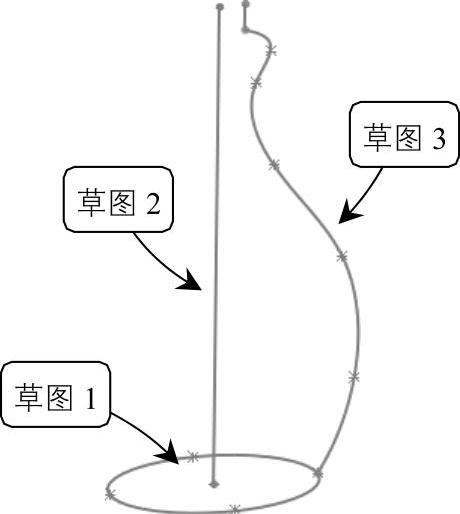

图4-56 打开引导线扫描文件


图4-57 预览特征

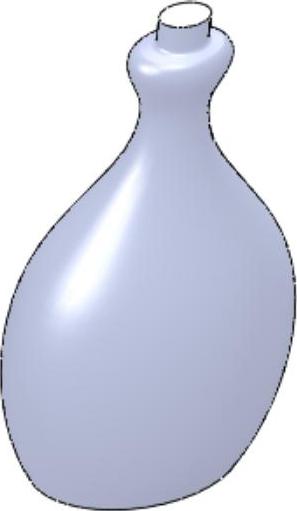

图4-58 生成扫描特征(www.daowen.com)

注意:引导线可以有多条,每条引导线端点必须与轮廓线有穿透或重合的几何约束。

3.使用多轮廓扫描

多轮廓扫描实际上是使用同一草图中的多个封闭轮廓生成扫描体。

【课堂举例4-7】使用多轮廓扫描

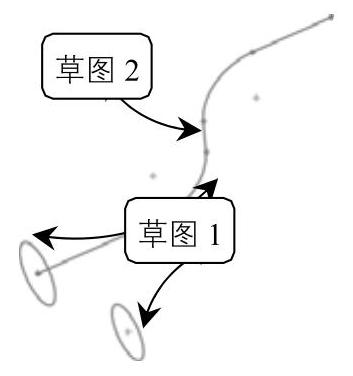

01打开素材库中的“第4章/4-7多轮廓扫描.sldprt”文件,如图4-59所示。

02选择菜单栏中的【插入】|【特征】|【扫描】命令,或者单击【特征】选项卡中的978-7-111-47083-0-Chapter04-170.jpg【扫描】按钮,系统弹出【扫描】对话框。

03在【轮廓和路径】选项组中选择【轮廓】为【草图1】,选择【路径】为【草图2】,其他参数均为默认值。

04单击【扫描】对话框中的978-7-111-47083-0-Chapter04-171.jpg【确定】按钮,完成多截面扫描,如图4-60所示。


图4-59 素材文件

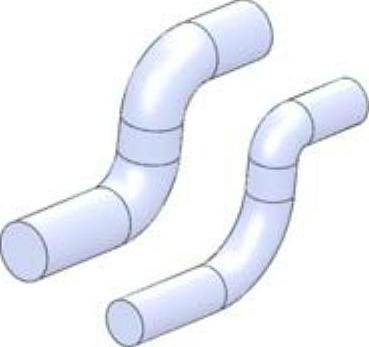

图4-60 多截面扫描

4.使用薄壁特征扫描

在【扫描】对话框中选择【薄壁特征】选项组,然后设置一定的壁厚,即可创建中空的管道形扫描体。

【课堂举例4-8】使用薄壁扫描

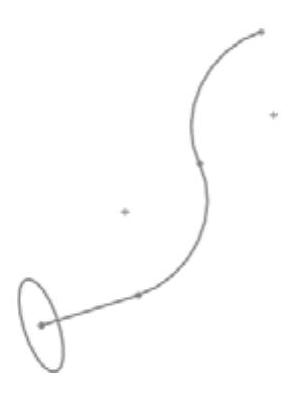

01打开素材库中的“第4章/4-8薄壁扫描.sldprt”文件,如图4-61所示。

02选择菜单栏中的【插入】|【特征】|【扫描】命令,或者单击【特征】选项卡中的978-7-111-47083-0-Chapter04-174.jpg【扫描】按钮,系统弹出【扫描】对话框。

03在【轮廓和路径】选项组中选择【轮廓】为【草图1】;选择【路径】为【草图2】,在【薄壁】选项组中选择类型为【单向】,设置厚度为2mm,如图4-62所示为预览薄壁扫描特征。

04单击【扫描】对话框中的978-7-111-47083-0-Chapter04-175.jpg【确定】按钮,完成薄壁扫描,如图4-63所示。


图4-61 素材文件

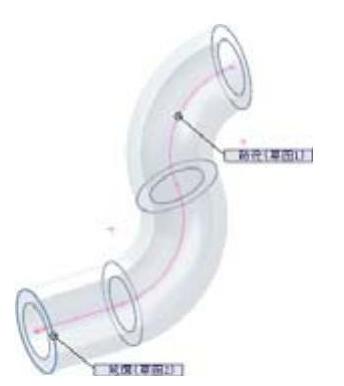

图4-62 预览薄壁扫描特征

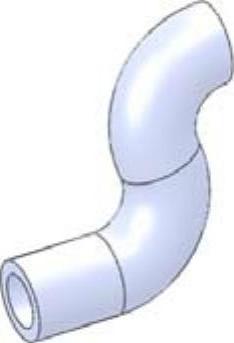

图4-63 薄壁扫描特征
