扫描特征的使用规则如下:
对于基体或凸台扫描特征,轮廓必须是闭环的;对于曲面扫描特征,轮廓则可以是闭环的也可以是开环的。
路径可以是开环或闭环。
路径可以是一张草图、一条曲线或一组模型边线中包含的一组草图曲线。
路径的起点必须位于轮廓的基准面上。
不论是按截面、路径或所形成的实体,都不能有自相交叉的情况。
选择菜单栏中的【插入】|【凸台/基体】|【扫描】命令,系统弹出【扫描】对话框,如图4-41所示。对话框中各选项的含义如下:

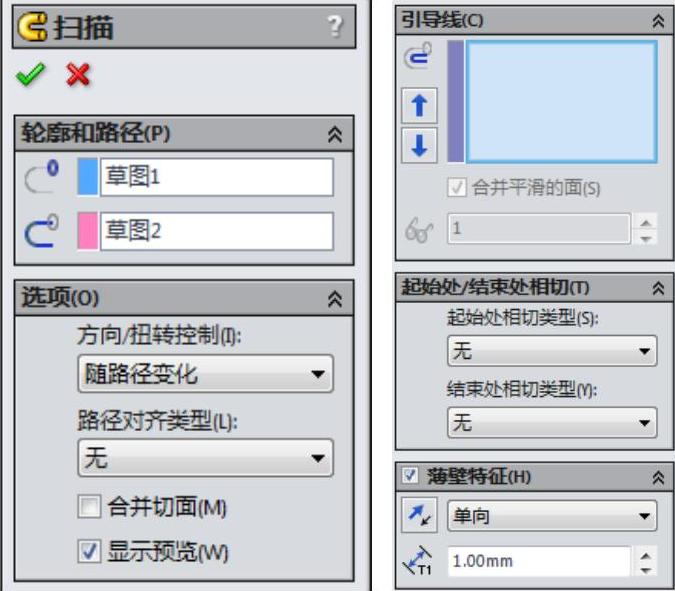

图4-41 【扫描】对话框
1.【轮廓和路径】选项组
轮廓:设定用来生成扫描的草图轮廓(截面),在图形区域中或特征管理器设计树中选取草图轮廓。

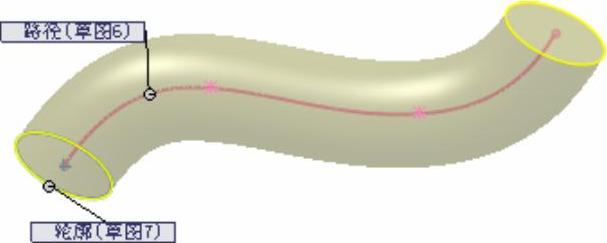

路径:设定轮廓扫描的路径,如图4-42所示。
2.【选项】选项组
方向/扭转控制:用以控制轮廓在沿路径扫描时的方向。其下拉列表中各项说明如下:
随路径变化:截面相对于路径保持时刻处于同一角度,如图4-43所示。

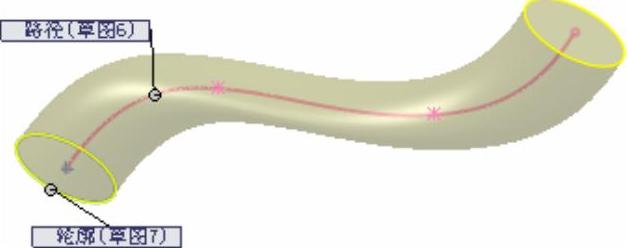

图4-42 轮廓和路径

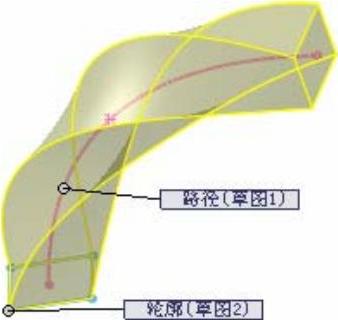

图4-43 随路径变化
保持法向不变:使截面总是与起始截面保持平行,如图4-44所示。
随路径和第一导线变化:中间截面的扭转由路径到第一条引导线的向量决定,在所有中间截面的草图基准面中,该向量与水平方向之间的角度保持不变,如图4-45所示。

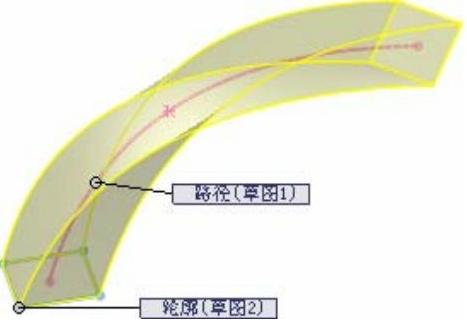

图4-44 保持法向不变

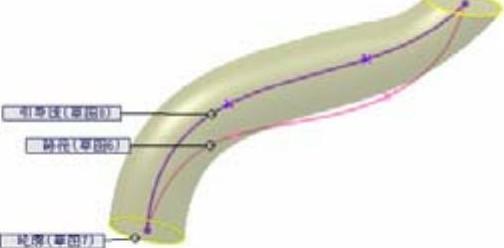

图4-45 随路径和第一导线变化
随第一和第二引导线变化:中间截面的扭转由路径到第一条到第二条引导线的向量决定,如图4-46所示。
沿路径扭转:沿路径扭转截面。可以按照度数、弧度或旋转来定义扭转,如图4-47所示。
以法向不变沿路径扭曲:在沿路径扭曲时,保持与开始截面平行而沿路径扭曲截面,如图4-48所示。

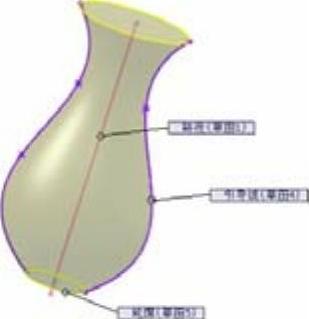

图4-46 随第一和第二引导线变化
图4-47 沿路径扭转
图4-48 以法向不变沿路径扭曲(www.daowen.com)
路径的对齐类型:当路径上出现少许波动和不均匀波动,使轮廓不能对齐时,可以将轮廓路径稳定下来。其下拉列表中各项说明如下:
无:垂直于轮廓而对齐轮廓,不进行纠正。
最小扭转(对于3D路径):阻止轮廓在随路径变化时自我相交。
方向向量:以方向向量所选择的方向对齐轮廓,选择设定方向向量的实体。
所有面:当路径包括相邻面时,使用扫描轮廓在几何关系可能的情况下与相邻面相切。
合并切面:如果扫描轮廓具有相切线段,可使所产生的扫描中的相应曲面相切。
显示预览:显示扫描的上色预览,取消选择则只显示轮廓和路径。
合并结果:将多个实体合并成一个实体。
与结束端面对齐:将扫描轮廓延伸到路径所遇到的最后一个面。扫描的面被延伸或缩短以与扫描端点处的面相匹配,而不要求额外的几何体;此选项常用于螺旋线。
3.【引导线】选项组
引导线:在轮廓沿路径扫描时加以引导形成特征。
上移、下移:调整引导线的顺序,选择一引导线并拖动鼠标以调整轮廓顺序。
合并平滑的面:改进通过引导线扫描的性能,并在引导线或路径不是曲率连续的所有点处分割扫描。
显示截面:显示扫描的截面。单击箭头,按截面数查看轮廓并进行删减。
4.【起始处/结束处相切】选项组

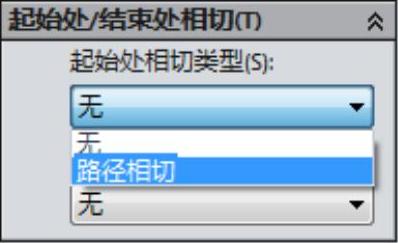

【起始处相切类型】:其选项如图4-49所示。
无:没有相切。
路径切线:垂直于开始点路径而生成扫描。
【结束处相切类型】与【起始处相切类型】的选项相同,如图4-50所示,在此不再赘述。

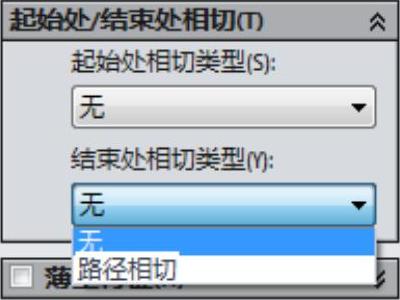

图4-49 【起始处相切类型】选项
图4-50 【结束处相切类型】选项
5.【薄壁特征】选项组
薄壁特征类型:设定薄壁特征扫描的类型。
单侧:使用厚度值单一方向从轮廓生成薄壁特征。
两侧对称:以两个方向应用同一厚度值从轮廓生成薄壁特征。
双向:从轮廓以相反的两个方向生成薄壁特征。
如图4-51所示为使用实体特征扫描,如图4-52所示则是使用薄壁特征扫描。

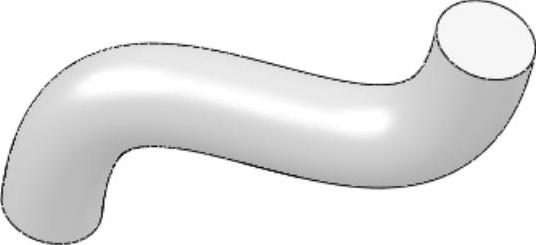

图4-51 使用实体特征扫描

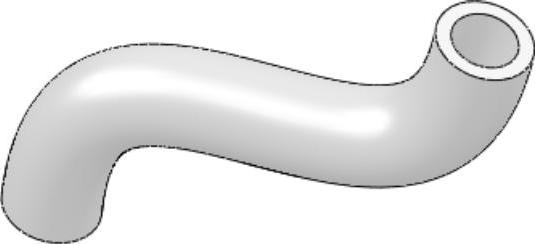

图4-52 使用薄壁特征扫描
