SolidWorks2014入门教程:综合实例2解析

绘制如图2-212所示的草图。

1.启动SolidWorks 2014并新建文件

01启动SolidWorks 2014,单击978-7-111-47083-0-Chapter02-767.jpg【新建】按钮,弹出【新建SolidWorks文件】对话框,如图2-213所示。

02在模板中选择【零件】选项,单击【确定】按钮,进入了零件绘图模式。


图2-212 综合实例2效果


图2-213 【新建SolidWorks文件】对话框

2.绘制草图实体

01选择【特征管理器设计树】中的【前视基准面】,使其成为草图绘制平面。单击前导视图工具栏上的978-7-111-47083-0-Chapter02-770.jpg【正视于】按钮,进入草图绘制模式。

02单击【草图】选项卡上的978-7-111-47083-0-Chapter02-771.jpg【中心线】按钮,绘制如图2-214所示的两条水平和竖直中心线。

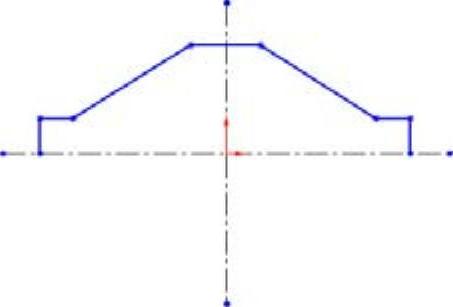

03单击【草图】选项卡中的978-7-111-47083-0-Chapter02-772.jpg【直线】按钮,绘制出该零件一侧轮廓线的大致形状,如图2-215所示。

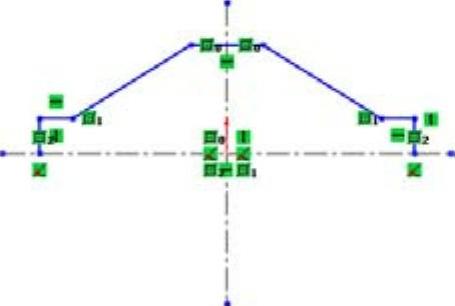

04单击【草图】选项卡上的978-7-111-47083-0-Chapter02-773.jpg【添加几何关系】按钮,利用978-7-111-47083-0-Chapter02-774.jpg【对称】约束,使轮廓线左右对称,如图2-216所示。


图2-214 绘制中心线


图2-215 绘制一侧轮廓线


图2-216 添加对称约束

05单击978-7-111-47083-0-Chapter02-778.jpg镜像】按钮,打开【镜像】对话框,选择刚绘制的轮廓线作为要镜像的实体,水平中心线作为镜像点,单击978-7-111-47083-0-Chapter02-779.jpg【确定】按钮,草图实体镜像完毕,如图2-217所示。

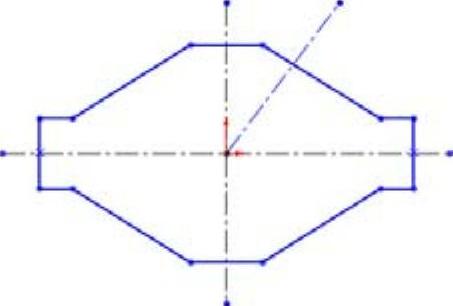

06单击【中心线】按钮,打开【插入线条】对话框,绘制如图2-218所示的中心线。

07单击【草图】选项卡中的978-7-111-47083-0-Chapter02-780.jpg【圆】按钮,绘制如图2-219所示的3个圆。(www.daowen.com)

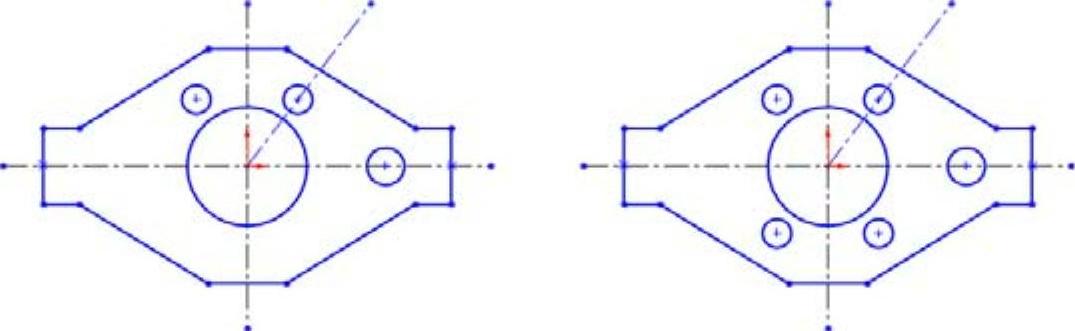

08单击978-7-111-47083-0-Chapter02-781.jpg【镜像】按钮,打开【镜像】对话框,选择圆心位于斜中心线上的圆作为要镜像的实体,竖直中心线作为镜像点,单击978-7-111-47083-0-Chapter02-782.jpg【确定】按钮,草图实体镜像完毕,如图2-220左图所示。以同样方法镜像另外两个圆,如图2-220右图所示。

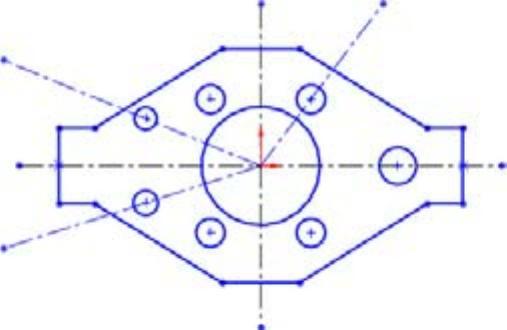

09单击【中心线】按钮,打开【插入线条】对话框,绘制如图2-221所示的两条中心线。


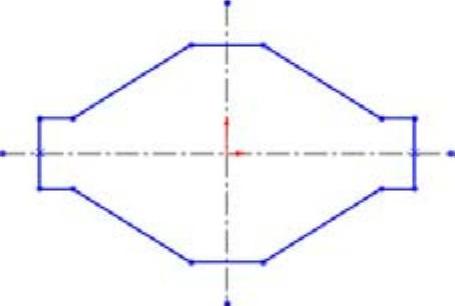

图2-217 镜像轮廓线


图2-218 绘制中心线

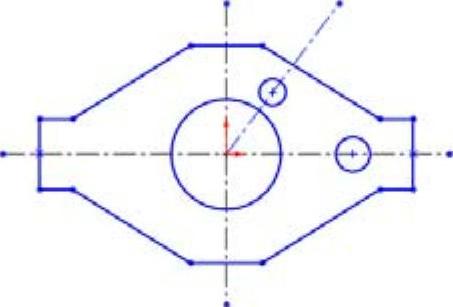

图2-219 绘制圆


图2-220 镜像圆

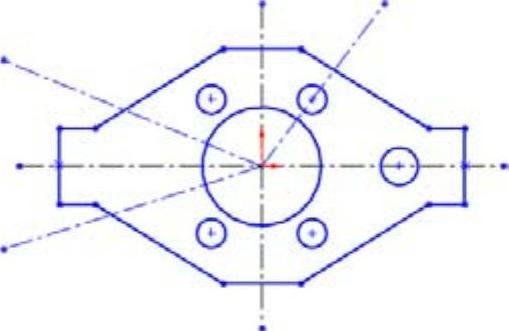

图2-221 绘制两条中心线

10单击【草图】选项卡中的978-7-111-47083-0-Chapter02-788.jpg【圆】按钮,绘制如图2-222所示的圆心在中心线上的两个圆。

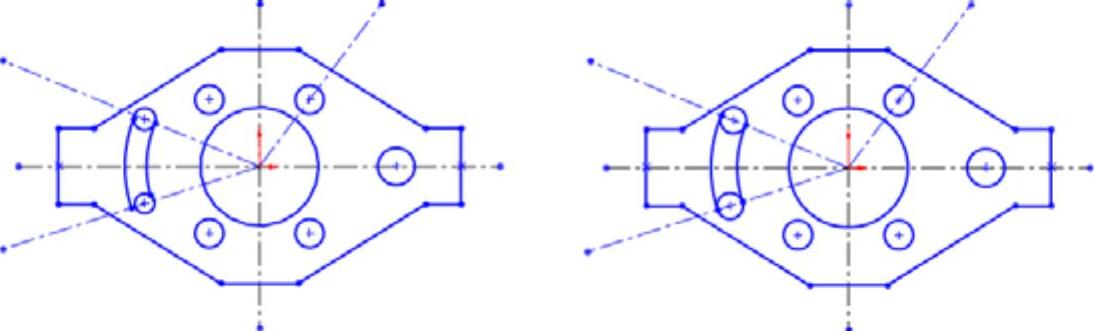

11单击【草图】选项卡中的978-7-111-47083-0-Chapter02-789.jpg【3点圆弧】按钮,以坐标系原点作为圆心,绘制如图2-223左图所示的两条圆弧;并利用978-7-111-47083-0-Chapter02-790.jpg【添加几何约束】工具,对圆弧和圆进行978-7-111-47083-0-Chapter02-791.jpg【相切】约束,如图2-223右图所示。


图2-222 绘制两个圆


图2-223 绘制圆弧并添加相切约束

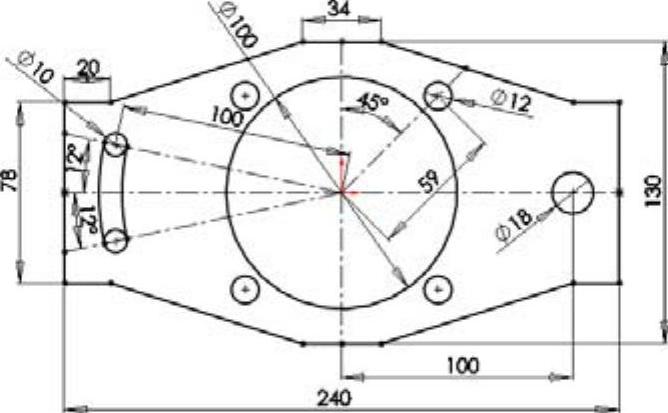

12单击【草图】选项卡上的【智能尺寸】按钮978-7-111-47083-0-Chapter02-794.jpg,添加如图2-224所示的尺寸;并对中心线进行裁剪和延伸。


图2-224 标注尺寸
