完全定义草图命令可以根据草图几何现有的状态，自动添加草图几何中相关的约束，如尺寸约束、几何约束等。

在完成草图绘制后，单击【尺寸与几何关系】工具栏中的【完全定义草图】按钮，系统弹出【完全定义草图】对话框，如 图2-183所示。

下面具体介绍【完全定义草图】对话框中的参数含义。

【要完全定义的实体】选项组

可以选择全部草图实体，也可以指定部分草图实体进行完全定义。单击【计算】按钮，系统会自动分析草图并添加相应的几何关系和尺寸。

【几何关系】选项组

可以选择的几何关系有：水平、竖直、共线、垂直、平行、中点、重合、相切、同心、相等十种，可以自定义其中几种，也可以选择所有关系。

【尺寸】选项组

水平或竖直尺寸方案：有3种不同的标注尺寸方案分别是尺寸链、基准、链。

基准：可以设置尺寸基准，系统默认为原点。

尺寸放置：可以选择尺寸放置的位置。

【课堂举例2-45】完全定义草图(www.daowen.com)

01打开素材“第2章\2-45完全定义草图.prt”文件，如图2-183所示。

02单击【尺寸与几何关系】工具栏中的【完全定义草图】按钮，系统弹出【完全定义草图】对话框，如错误！未找到引用源。所示。

03在【要完全定义的实体】选项组中选择草图中所有实体，在【几何关系】选项组中选择【取消选择所有】并单击水平、竖直、共线等几何约束按钮，在【尺寸】选项组中的标注尺寸方案中选择尺寸链，其他均按照系统默认设置。

04单击【计算】按钮，系统自动以原点作为参考点，标注出水平方向和竖直方向的尺寸，并添加几何约束，如错误！未找到引用源。所示。

05单击对话框中的【确定】按钮，完成草图的完全定义。

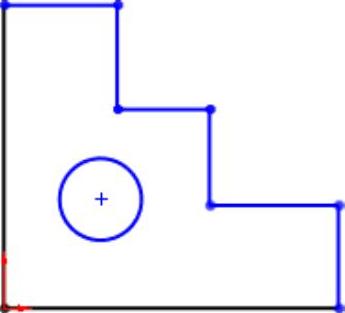

图2-183 草图素材

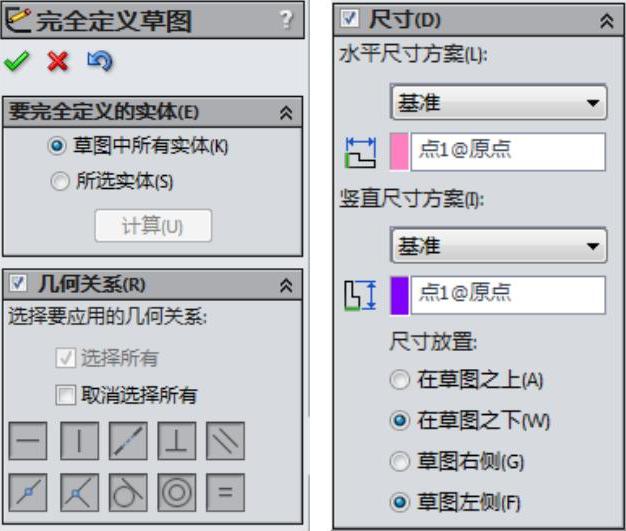

图2-184 【完全定义草图】对话框

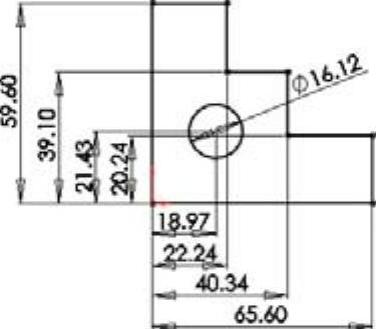

图2-185 完全约束草图
