SolidWorks2014中文版复制草图

当需要多处存在相同的图形时,可以使用复制功能快速得到相同的几何实体。

菜单栏中选择【工具】|【草图工具】|【复制】命令,或者单击【草图】选项卡上的978-7-111-47083-0-Chapter02-516.jpg【复制草图实体】按钮,系统弹出【复制】对话框,如图2-126所示。

在【复制】对话框中,各选项的含义如下:

978-7-111-47083-0-Chapter02-517.jpg【要复制的实体】选项组


保留几何关系:选中该复选框,则所复制的草图保留了原草图中的几何关系,取消选中则不保留原草图中的几何关系。

978-7-111-47083-0-Chapter02-519.jpg【参数】选项组

978-7-111-47083-0-Chapter02-520.jpg从/到:用指定开始点与目标点的方式移动实体。

978-7-111-47083-0-Chapter02-521.jpgX/Y:如果选中该复制方式,则【复制】对话框变为如图2-127所示。

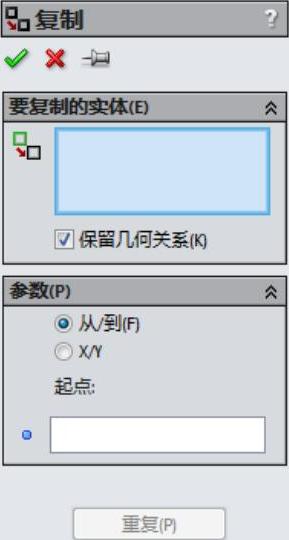

图2-126 【复制】对话框


图2-127 【复制】对话框(www.daowen.com)

978-7-111-47083-0-Chapter02-524.jpg978-7-111-47083-0-Chapter02-525.jpg:确定复制草图的X方向移动的距离。

978-7-111-47083-0-Chapter02-526.jpg978-7-111-47083-0-Chapter02-527.jpg:确定复制草图的Y方向移动的距离。

978-7-111-47083-0-Chapter02-528.jpg重复:在完成实体的移动操作后再单击该按钮,可以用相同的距离再次移动实体。

【课堂举例2-35】复制草图实体

01打开素材“第2章\2-35复制草图实体.prt”文件,如图2-128所示。

02在草图编辑状态下,选择【工具】︱【草图工具】︱【复制】命令,或者单击【草图】选项卡上的978-7-111-47083-0-Chapter02-529.jpg【复制实体】按钮,系统弹出【复制】对话框。

03单击【复制】对话框【要复制的实体】选项下面的列表框,选择多边形作为移动的对象。

04选择【参数】选项中的【X/Y】单选按钮,在978-7-111-47083-0-Chapter02-530.jpg后微调框中输入100,在978-7-111-47083-0-Chapter02-531.jpg后微调框中输入100。单击【复制】对话框中的978-7-111-47083-0-Chapter02-532.jpg【确定】按钮,完成复制草图,显示结果如图2-129所示。

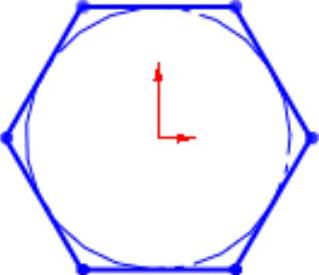

图2-128 素材草图

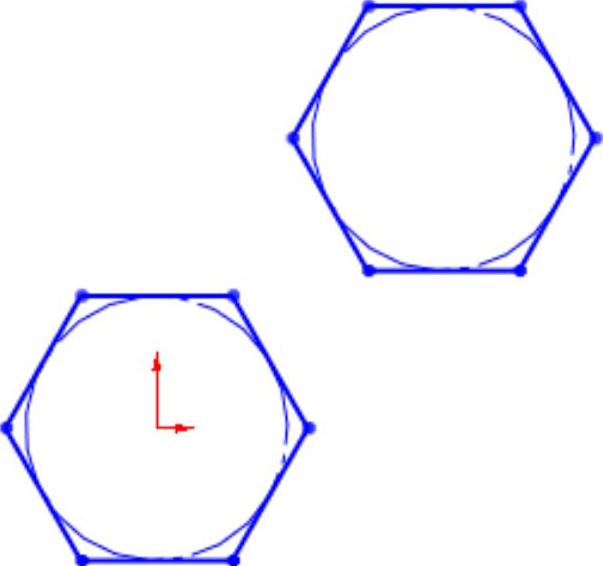

图2-129 复制草图
