对称形式的草图,可以只创建对称轴一侧的草图,另一侧草图通过镜像命令来创建。

菜单栏中选择【工具】|【草图工具】|【镜像】命令,或者单击【草图】选项卡上的978-7-111-47083-0-Chapter02-456.jpg【镜像实体】按钮,系统弹出【镜像】对话框,如图2-116所示。

在【镜像】对话框中,各选项的含义如下:

978-7-111-47083-0-Chapter02-457.jpg【信息】文本框

显示镜像操作的流程,提示选择镜像实体及镜像点以及是否复制原镜像实体。


图2-116 【镜像】对话框

978-7-111-47083-0-Chapter02-459.jpg【选项】选项组

978-7-111-47083-0-Chapter02-460.jpg要镜像的实体:选择要镜像的草图实体,所选择的实体出现在978-7-111-47083-0-Chapter02-461.jpg(要镜像的实体)列表框中。

978-7-111-47083-0-Chapter02-462.jpg复制:选中该复选框可以保留原始草图实体并镜像草图实体;取消选中,则删除原始草图实体再镜像实体。

978-7-111-47083-0-Chapter02-463.jpg镜像点:选择边线或直线作为镜像点,选择的对象出现在978-7-111-47083-0-Chapter02-464.jpg(镜像点)列表框中。(www.daowen.com)

注意:在Solidworks中,镜像点不仅限于构造线,它可以是任意类型的直线。 【课堂举例2-32】镜像草图实体

01打开素材“第2章\2-32镜像草图实体.prt”文件,如图所示。

02在草图编辑状态下,选择【工具】︱【草图工具】︱【镜像】命令,或者单击【草图】选项卡上的978-7-111-47083-0-Chapter02-465.jpg【镜像】按钮,系统弹出【镜像】对话框。

03单击激活【要镜像的实体】拾取框,使其变为蓝色,然后选择如图2-117所示的图形,作为镜像源。

04单击激活【镜像点】拾取框,然后选择竖直中心线作为镜像点。

05单击【镜像】对话框中的978-7-111-47083-0-Chapter02-466.jpg【确定】按钮,完成镜像,结果如图2-118所示。

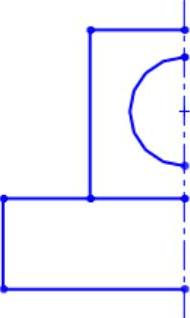

图2-117 镜像前的图形

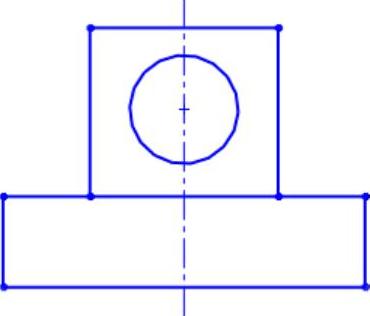

图2-118 镜像后的图形
