对于相交或存在相交趋势的草图实体来说，可以选择其中某些几何线段作为剪刀，剪除不需要的几何线段。

在菜单栏中选择【工具】｜【草图工具】｜【裁剪】命令，或者单击【草图】选项卡上的【剪裁实体】按钮，系统弹出【剪裁】对话框，如图2-108所示。

在【裁剪】对话框中，各选项的含义如下：

【信息】文本框

裁剪操作的提示信息，根据所选的裁剪方式，显示具体的操作方法。

【选项】选项组

强劲剪裁：通过光标拖过每个草图实体来剪裁多个相邻的草图实体。

边角：延伸或裁剪两个草图实体，直到它们在虚拟边角处相交。

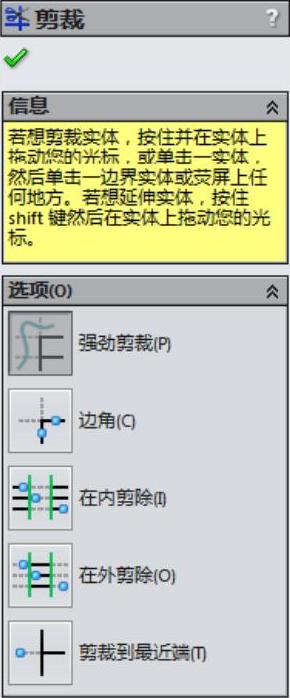

图2-108 【剪裁】对话框

在内剪除：选择两个边界实体，剪裁位于两个边界实体内的草图实体。

在外剪除：选择两个边界实体，剪裁位于两个边界实体外的草图实体。(www.daowen.com)

剪裁到最近端：将一草图实体剪裁到最近交叉实体端。

【课堂举例2-29】裁剪草图实体

01打开素材“第2章\2-29裁剪草图实体.prt”文件，如图所示。

02在草图编辑状态下，选择【工具】︱【草图工具】︱【裁剪】命令，或者单击【草图】选项卡上的【裁剪】按钮，系统弹出【裁剪】对话框。

03设置裁剪模式，在【选项】选项组中，选择【强劲裁剪】按钮。剪裁如图2-109所示的草图实体。

04在绘图区域中移动光标经过要裁剪的线条。

05单击【裁剪】对话框中的【确定】按钮，完成裁剪草图实体，显示结果如图2-110所示。

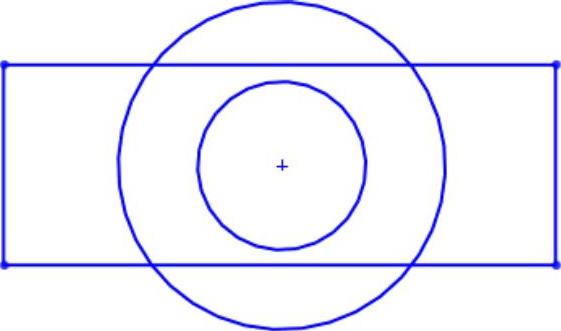

图2-109 裁剪前的图形

图2-110 裁剪后的图形
