3D草图的绘制和2D草图绘制之间既有相似又有区别。2D草图绘制必须在基准面上完成,而3D草图绘制是在立体空间完成的。

可以选择一个基准面、模型平面或3D空间的任意点生成3D草图实体。

单击【草图】选项卡978-7-111-47083-0-Chapter02-342.jpg【3D草图】按钮,在等轴测视图的前视基准面中打开一个3D草图,进入3D草图绘制环境,或选择一个基准面,然后单击菜单栏中的【插入】|【基准面上的3D草图】命令。

当在3D中绘制草图时,可以捕捉到主要方向【X、Y和Z】,并且分别应用约束沿X、沿Y和沿Z。这些是对整体坐标系的约束。

当在基准面上绘制草图时,可以捕捉到基准面的水平或垂直方向,并且约束应用于水平和垂直。这些是对基准面、平面等的约束。

下面以绘制一个如图2-78所示的3D草图为例,介绍3D草图的具体绘制方法。

【课堂举例2-22】绘制3D草图

01单击【草图】选项卡中的978-7-111-47083-0-Chapter02-343.jpg【3D草图】按钮,或者单击菜单栏中的【插入】|【3D草图】命令,进入3D草图绘制环境。

02单击【草图】选项卡中的978-7-111-47083-0-Chapter02-344.jpg【直线】命令,以图示的前视图为参考,绘制长方体,如图2-79所示。

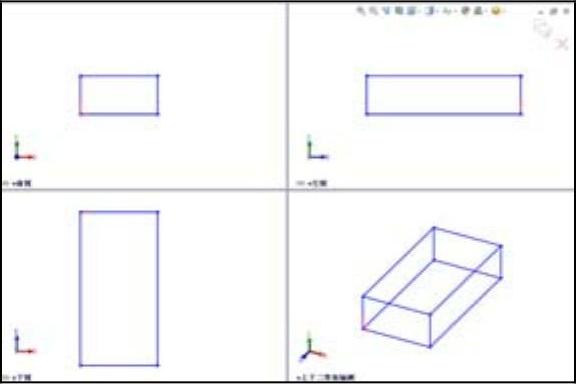

图2-78 3D草图


图2-79 绘制长方体

03单击【草图】选项卡中的978-7-111-47083-0-Chapter02-347.jpg【显示/删除几何关系】按钮,系统弹出【显示/删除几何关系】对话框,在对话框中单击【删除所有】按钮,删除所有的几何约束。

04选择直线的起点,在对话框中修改X、Y、Z的参数值,然后单击【固定】按钮,将点固定住。

05用同样的方式分别将8个点的参数值修改并作【固定】约束,8个点的参数见表2-3。

06单击【草图】选项卡中的978-7-111-47083-0-Chapter02-348.jpg【退出草图】按钮,完成3D草图的制作。

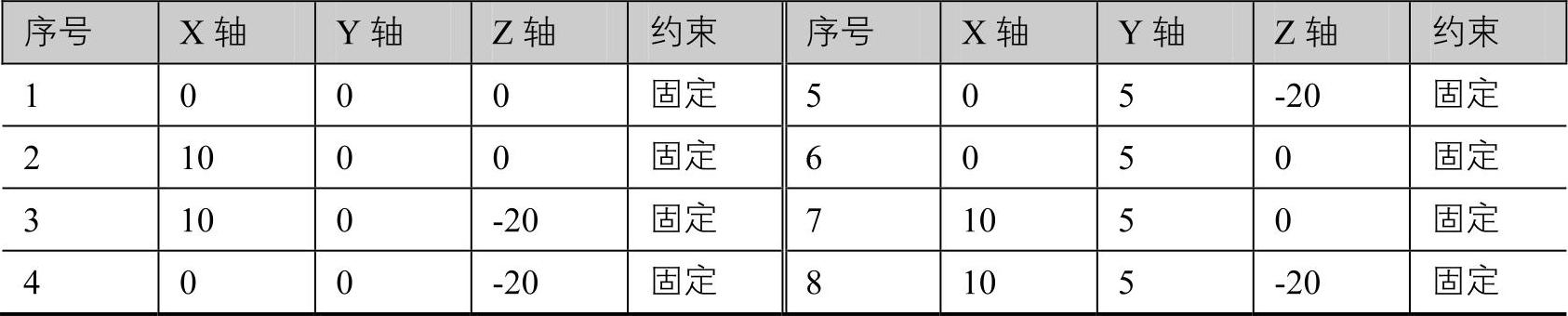

表2-38 个点的参数值
