在组成草图截面的几何元素中,以直线和圆弧两种系列的几何最为常见。只要涉及直线形态的特征,都可以使用直线。而中心线多用于特征参照,如对称草图、镜像草图等场合。在绘图窗口中,直线和中心线分别使用不同的线型表示。

1.绘制直线操作界面

单击【草图】选项卡上的978-7-111-47083-0-Chapter02-144.jpg【直线】按钮,或者选择【工具】︱【草图绘制实体】︱【直线】命令,即打开【插入线条】对话框,如图2-17所示。

在【插入线条】对话框中,各选项的含义如下:

978-7-111-47083-0-Chapter02-145.jpg978-7-111-47083-0-Chapter02-146.jpg制原样:978-7-111-47083-0-Chapter02-147.jpg制一条任意方向的直线。

978-7-111-47083-0-Chapter02-148.jpg水平:选中该单选按钮978-7-111-47083-0-Chapter02-149.jpg制直线时,将以指定的长度在水平方向绘制直线,光标附近出现水平直线图标符号978-7-111-47083-0-Chapter02-150.jpg

978-7-111-47083-0-Chapter02-151.jpg竖直:选中该单选按钮978-7-111-47083-0-Chapter02-152.jpg制直线时,以指定的长度在竖直方向绘制直线,光标附近出现垂直直线图标符号978-7-111-47083-0-Chapter02-153.jpg

978-7-111-47083-0-Chapter02-154.jpg角度:选中该单选按钮978-7-111-47083-0-Chapter02-155.jpg制直线时,以预设的角度和长度方式绘制直线,光标附近出现角度直线图标符号978-7-111-47083-0-Chapter02-156.jpg

978-7-111-47083-0-Chapter02-157.jpg作为构造线:勾选该项后,绘制的直线为一条构造线。

978-7-111-47083-0-Chapter02-158.jpg无限长度:978-7-111-47083-0-Chapter02-159.jpg制无限长度的直线。

978-7-111-47083-0-Chapter02-160.jpg添加尺寸:设置是否将动态尺寸标注到直线上,注意只对手工输入的动态尺寸有效。如果此项呈灰色,不能编辑,说明在系统选项中勾选了【仅在输入值的情况下创建尺寸】。

直线绘制完成后,在图形区域中选择绘制的直线,属性管理器中会弹出【线条属性】的属性设置,以编辑该直线的相关属性,如图2-18所示。

【线条属性】对话框比【插入线条】对话框多出一个【参数】选项组,该选项组两个参数的含义如下:

978-7-111-47083-0-Chapter02-161.jpg978-7-111-47083-0-Chapter02-162.jpg:该微调框用于设置一个数值作为直线的长度。

978-7-111-47083-0-Chapter02-163.jpg978-7-111-47083-0-Chapter02-164.jpg:该微调框用于设置一个数值作为直线的角度。

直线通常有两种绘制方式,即拖动式和单击式。拖动式是在绘制直线的起点,按住鼠标左键不放拖动鼠标,直到直线终点放开;单击式是在绘制的起点单击,然后在直线终点单击。

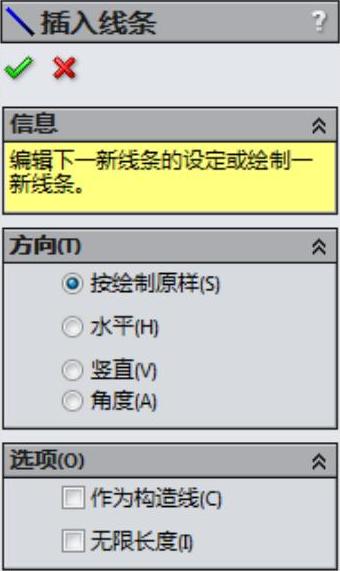

图2-17 【插入线条】对话框

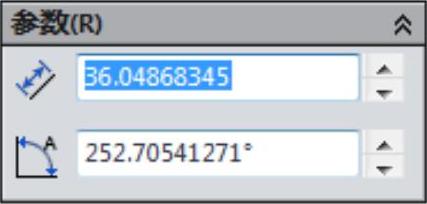

图2-18 【参数】选项组(www.daowen.com)

2.绘制中心线操作界面

单击【草图】选项卡上的【中心线】按钮,或者选择【工具】︱【草图绘制实体】︱【中心线】命令,即打开【插入线条】对话框,如图2-19所示。中心线的各参数的设置与直线相同,只是在【选项】选项组中将选中【作为构造线】复选框作为默认设置。

【课堂举例2-5】绘制直线和中心线

下面以绘制如图2-20所示的草图为例,介绍绘制直线和中心线的操作方法。


图2-19 【插入线条】对话框


图2-20 绘制的中心线和直线草图

01在草图绘制状态下,选择【工具】︱【草图绘制实体】︱【直线】命令,或者单击【草图】选项卡上的978-7-111-47083-0-Chapter02-169.jpg【直线】按钮。

02在绘图区域单击确定直线的起点A,然后移动光标指针到图中合适的位置,由于直线AB为水平直线,所以当光标附近出现符号978-7-111-47083-0-Chapter02-170.jpg时,单击确定直线AB的终点B。

03向右上移动光标指针,与直线AB成任一角度在C点位置单击鼠标,确定直线BC的终点C。

04水平向左移动光标指针,由于直线CD水平且A点和D点呈竖直分布,所有当光标附近出现符号978-7-111-47083-0-Chapter02-171.jpg时,单击确定直线CD的终点C。

05移动光标指针到点A,由于直线DA是一条直线,在光标附近出现符号978-7-111-47083-0-Chapter02-172.jpg,单击点A,完成直线DA的绘制。

06按Esc键退出或在点A上双击,结束直线命令。

07选择【工具】︱【草图绘制实体】︱【中心线】命令,或者单击【草图】选项卡上的【中心线】按钮,绘制中心线。

08在绘图区移动光标至线段AB的附近,由于点E为线段AB的中点,所以当光标附近出现符号978-7-111-47083-0-Chapter02-173.jpg【中心点】时单击,确定中心线的起点E。

09以同样的方法在线段CD的中点,单击确定中心线的终点F,绘制中心线

10单击【草图】选项卡上的978-7-111-47083-0-Chapter02-174.jpg【退出草图】按钮,或者按Esc键退出草图绘制状态。
