草图必须绘制在平面上，这个平面可以是基准面，也可以是三维模型上的平面。初始进入草绘状态时，系统默认3个基准面：前视基准面、右视基准面和上视基准面，如图2-1所示，由于没有其他平面，因此零件的初始草图绘制是从系统默认的基准面上开始的。
绘制草图既可以先指定草图所在的平面，也可以先选择草图绘制按钮，具体根据实际情况灵活运用。下面分别介绍常用的两种进入草图绘制状态的操作方法。
【课堂举例2-1】指定平面然后进入草绘
01在特征管理器设计树中选择要绘制草图的基准面，即前视基准面、右视基准面或上视基准面中的一个面。
02单击前导视图工具栏上的【正视于】
按钮，使基准面旋转到正视于绘图者的方向。
03单击【草图】选项卡上的【草图绘制】
按钮，或者单击【草图】选项卡上要绘制的草图实体命令按钮，进入草图绘制状态。
【课堂举例2-2】执行草绘然后选择平面(www.daowen.com)
01选择【插入】︱【草图绘制】命令，或者单击【草图】选项卡上的【草图绘制】
按钮，或者直接单击【草图】选项卡上要绘制的草图实体命令按钮，此时绘图区域出现系统默认基准面。如图2-2所示，单击前导视图工具栏上的【等轴测】
按钮，以等轴测方向显示基准面，便于观察。
02单击绘图区域中的三个基准面之一作为合适的绘制图形平面，进入草图绘制状态。

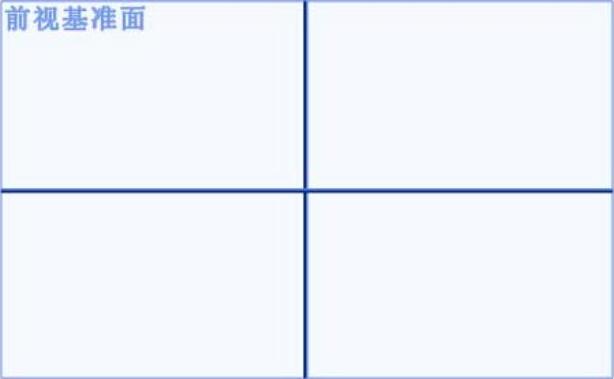

图2-1 系统默认的基准面

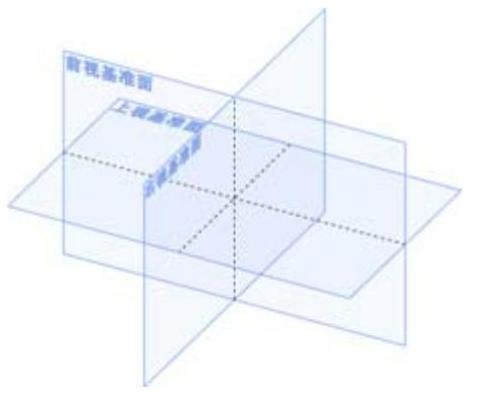

图2-2 系统默认的基准面
