1．视图定义与控制

单击菜单栏中的【视图】︱【修改】︱【视图定向】命令，或者将光标移到绘图区，单击空格键，系统弹出【方向】对话框，如图1-35所示。通过该对话框可以方便地选择、定制标准的视图。“标准视图”是一组系统定义的视图，分别是“正视于”“前视”“后视”“左视”“右视”“上视”“下视”“等轴测”“上下二等轴测”“左右二等轴测”。

表1-2为标准视图下模型显示的效果。

表1-2 标准视图下模型显示效果

SolidWorks2014提供了一种新的视图定向方式，即视图选择器。如图1-36所示，单击【方向】对话框中【视图选择器】按钮，模型上出现视图选择器，如图1-37所示。多面体的每个面对应一个视图方向，单击选择一个面，视图即调整到垂直于该面的方向。

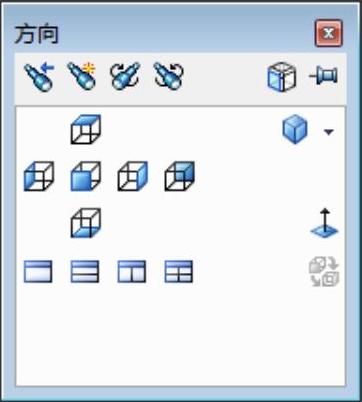

图1-35 【方向】对话框

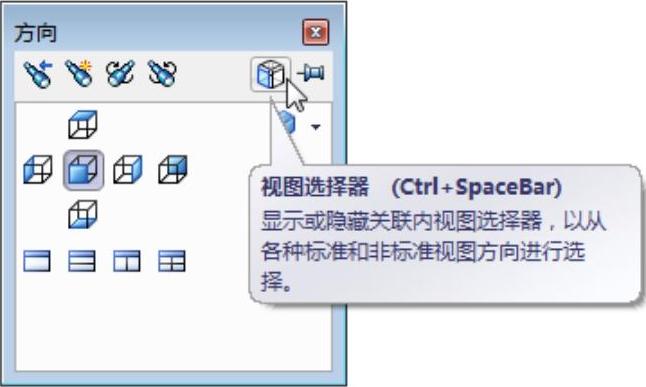

图1-36 视图选择器开关

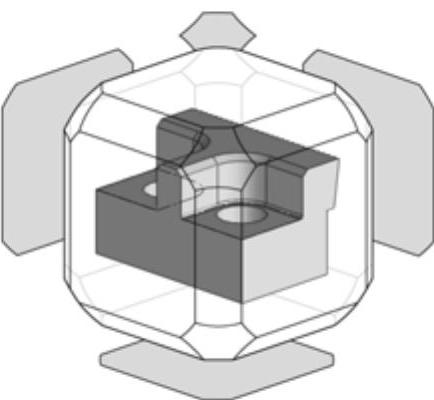

图1-37 模型上的视图选择器

2．正视于

在标准视图中有一个“正视于”按钮，当用户选择模型的一个平面后，单击“正视于”按钮，可将模型旋转或缩放到与所选基准面、平面或者特征正交的方向。

选择模型表面后，第一次选择“正视于”命令，将使该模型表面的正面面向用户，第二次选择“正视于”命令时，将使模型的反面面对用户。

3．改变标准视图定向 (www.daowen.com)

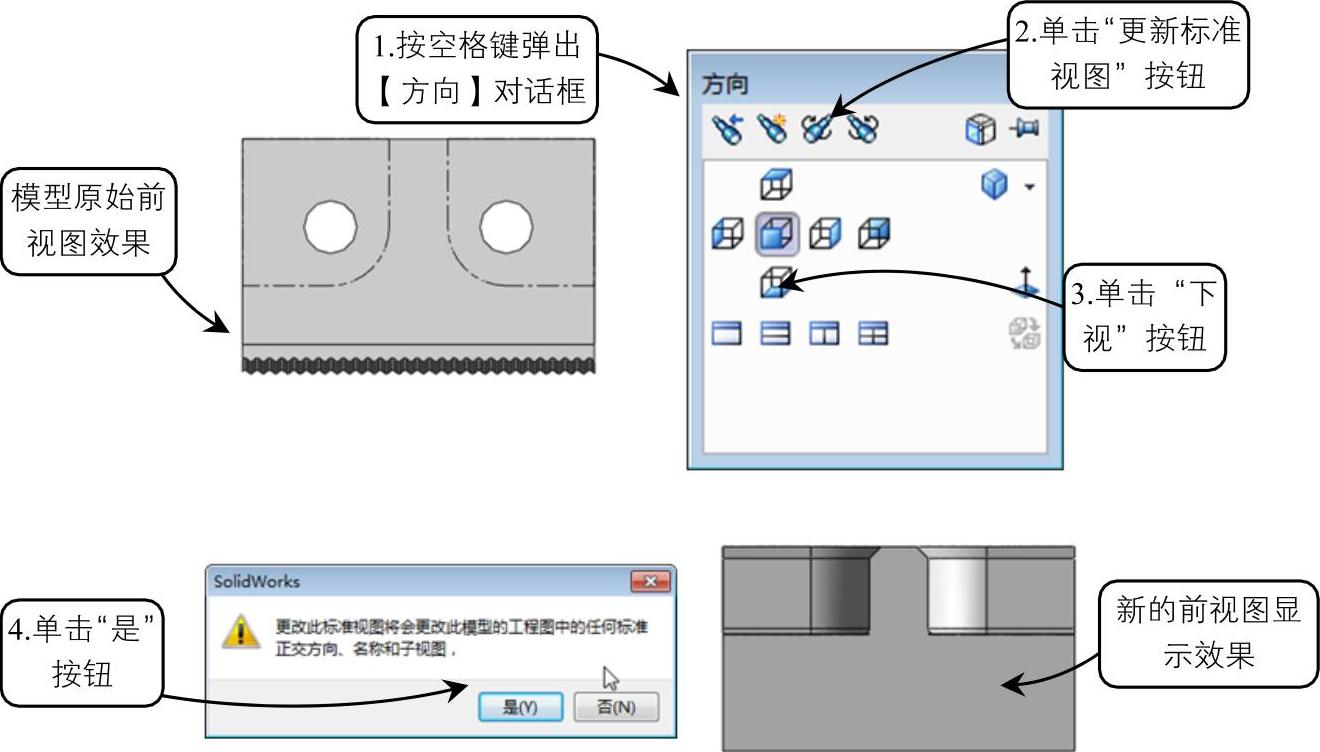

有时在创建零件时没有考虑到视图的定向，当建好模型后才发现标准视图中的前视图不是所需要的视图，怎样改变这个标准视图使其成为用户所需要的视图呢？单击【方向】对话框中的(更新标准视图)按钮可以达到这一目的。如图1-38所示为将原零件前视图修改为俯视图的操作过程。

图1-38 更改标准视图定向

4．视图调整

在建模过程中经常需要通过不同的角度或比例来观察模型，这就需要对视图进行不断的调整操作。【视图】工具栏中提供了7种调整视图的工具，分别是：上一视图、整屏显示全图，局部放大、放大或缩小、放大所选范围、旋转视图、平移，其功能见表1-3。

表1-3 视图工具及功能

5．模型显示方式

模型的显示方式有12种，单击【视图】工具栏中的按钮以对应的方式显示模型，如图1-39所示。

图1-39 12种视图显示方式工具

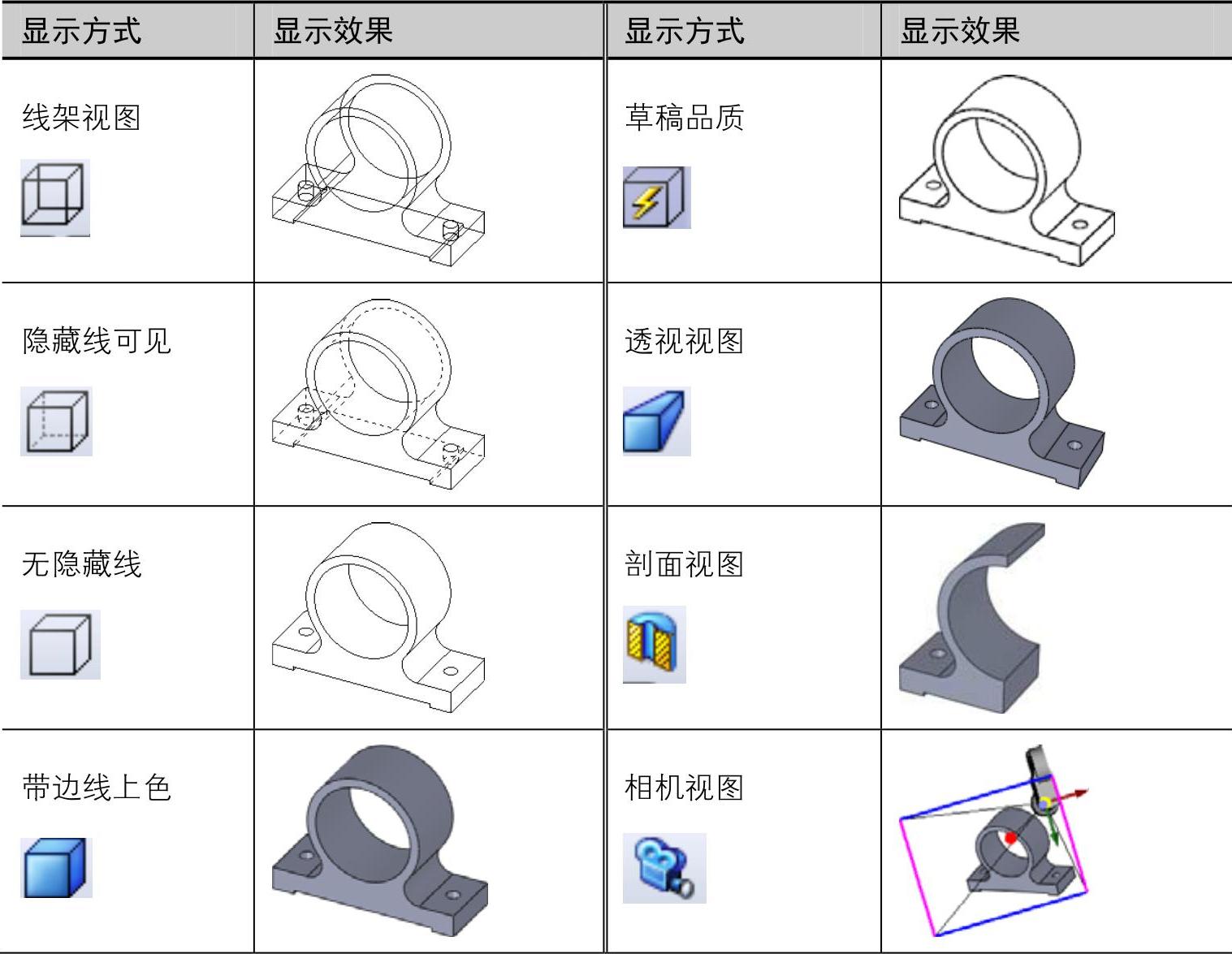

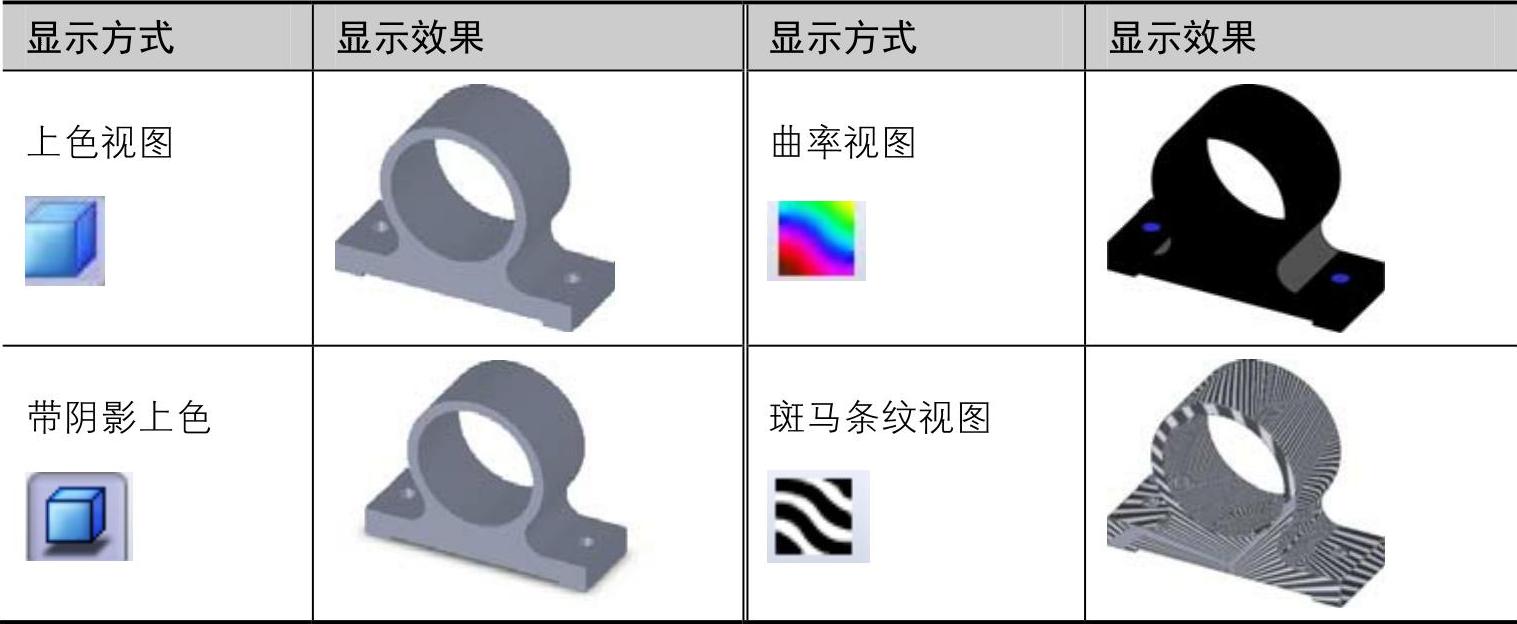

模型的显示方式及效果见表1-4。

表1-4 模型的显示方式及效果
