本节介绍一个工程图设计综合范例,该范例为已有模型(已经建立好模型的部件)建立一个使用标准公制模板的零件工程图。本范例要完成的工程图为某带轮(其已有三维模型效果如图8-120所示)的工程图。读者通过该范例主要学习如何使用公制模板(不必再进行相关工程图参数预设)建立工程图,掌握主视图和全剖视图的建立方法,学习创建螺栓圆中心线的方法,复习图样标注等相关知识,学习如何填写标题栏等。

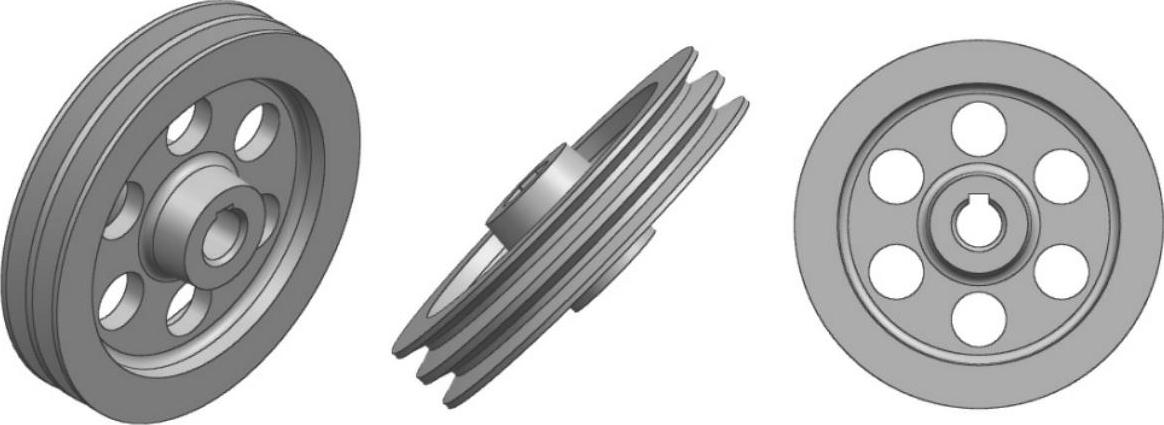

图8-120 案例使用的某带轮三维模型

该综合实战进阶范例的具体步骤如下。

1.新建一个图纸部件文件

1 按〈Ctrl+N〉快捷键,系统弹出“新建”对话框。

2 切换到“图纸”选项卡,在“模板”选项组的“过滤器”下的“关系”下拉列表框中选择“引用现有部件”或“全部”选项,从“单位”下拉列表框中选择“毫米”,在“模板”列表中选择名称为“A3-无视图”的图纸模板,在“新文件名”选项组的“名称”文本框中输入新文件名为“bc_dl_zhfl_dwg.prt”,并指定要保存到的文件夹(即指定保存路径),如图8-121所示。

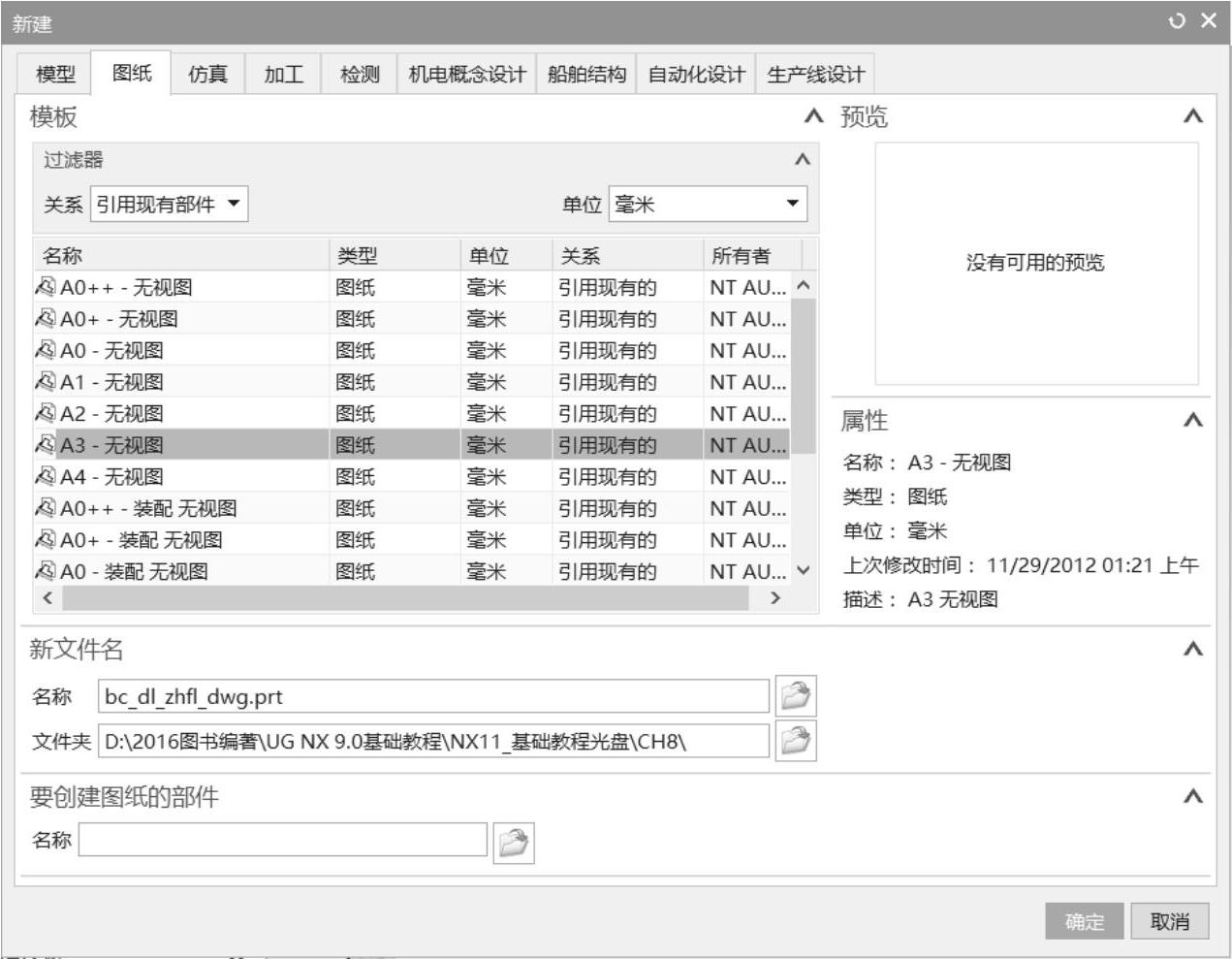

图8-121 选择图纸模板等

3 在“要创建图纸的部件”选项组中单击“打开”按钮 978-7-111-55770-8-Chapter08-208.jpg ,弹出如图8-122所示的“选择主模型部件”对话框,接着在该对话框中继续单击“打开”按钮 978-7-111-55770-8-Chapter08-209.jpg 并利用弹出的“部件名”对话框选择本书配套的“bc_dl_zhfl.prt”部件文件,单击“OK”按钮,返回到“选择主模型部件”对话框,此时已加载的该部件名称显示在“已加载的部件”列表框中,并且默认为被选中的状态,如图8-123所示,然后单击“确定”按钮,返回到“新建”对话框。

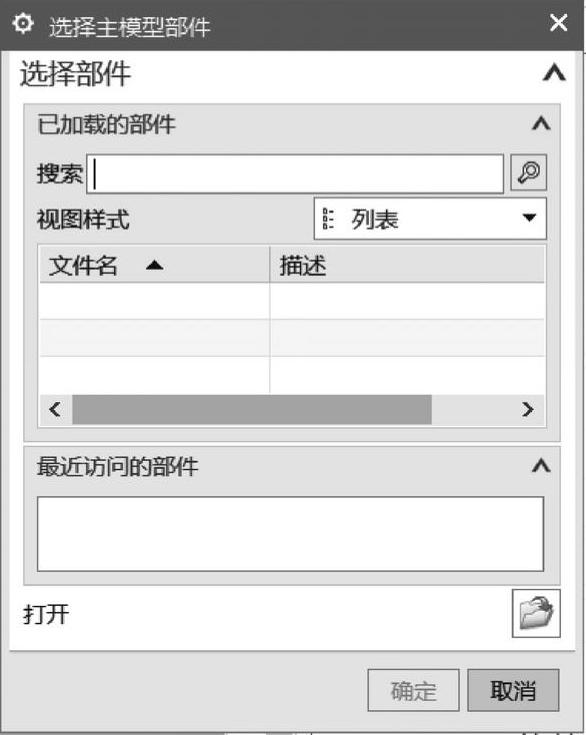

图8-122 “选择主模型部件”对话框

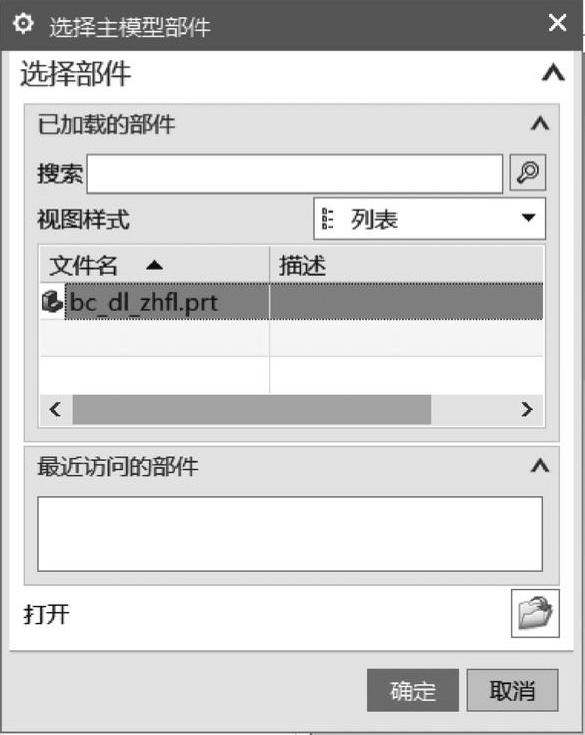

图8-123 加载所需部件后

在“新建”对话框中单击“确定”按钮。当前图纸页上已经自动产生一个带标题栏的A3图框。在图纸图框的右上角区域选择“其余”字样和表面粗糙度符号,右击,然后从弹出的快捷菜单中选择“删除”命令。

2.创建一个基本视图作为主视图

1 在功能区的“主页”选项卡的“视图”组中单击“基本视图”按钮 978-7-111-55770-8-Chapter08-212.jpg ,弹出“基本视图”对话框。

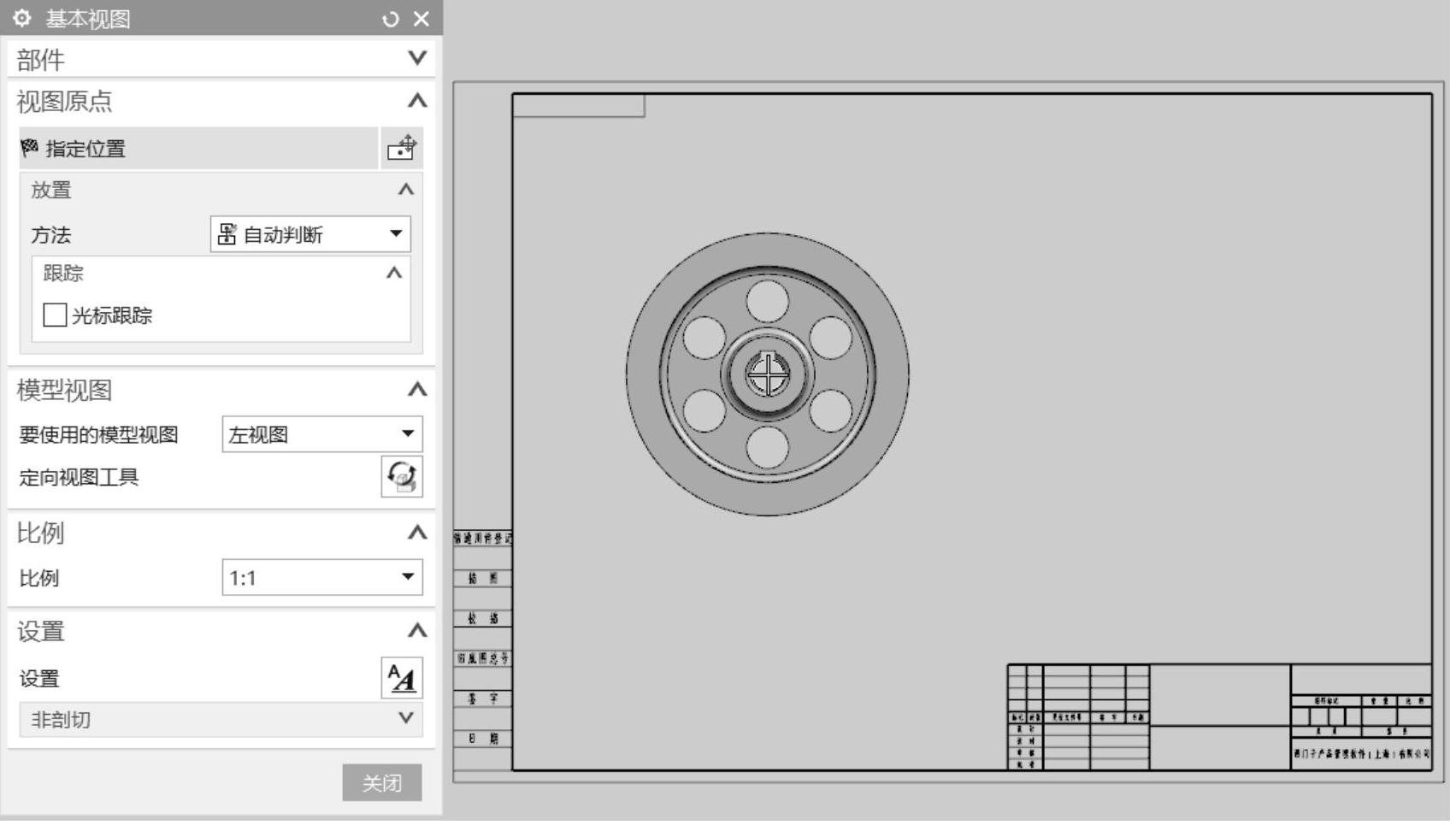

2 在“模型视图”选项组的“要使用的模型视图”下拉列表框中选择“左视图”选项,在“比例”选项组的“比例”下拉列表框中选择“1∶1”,接着在图纸图框内指定放置主视图的位置,如图8-124。


图8-124 设置主视图相关参数和指定主视图的原点放置位置

系统自动弹出“投影视图”对话框来取代“基本视图”对话框,直接在“投影视图”对话框中单击“关闭”按钮。

3.创建全剖视图(第2个视图)

1 在功能区的“主页”选项卡的“视图”组中单击“剖视图”按钮 978-7-111-55770-8-Chapter08-214.jpg ,弹出“剖视图”对话框。

2 在“截面线”选项组的“定义”下拉列表框中选择“动态”选项,从“方法”下拉列表框中选择“简单剖/阶梯剖”选项,在“铰链线”选项组的“矢量选项”下拉列表框中选择“自动判断”选项,选中“铰链线”选项组中的“关联”复选框,可利用“父视图”选项组指定父视图(本例默认已有的唯一视图作为父视图)。

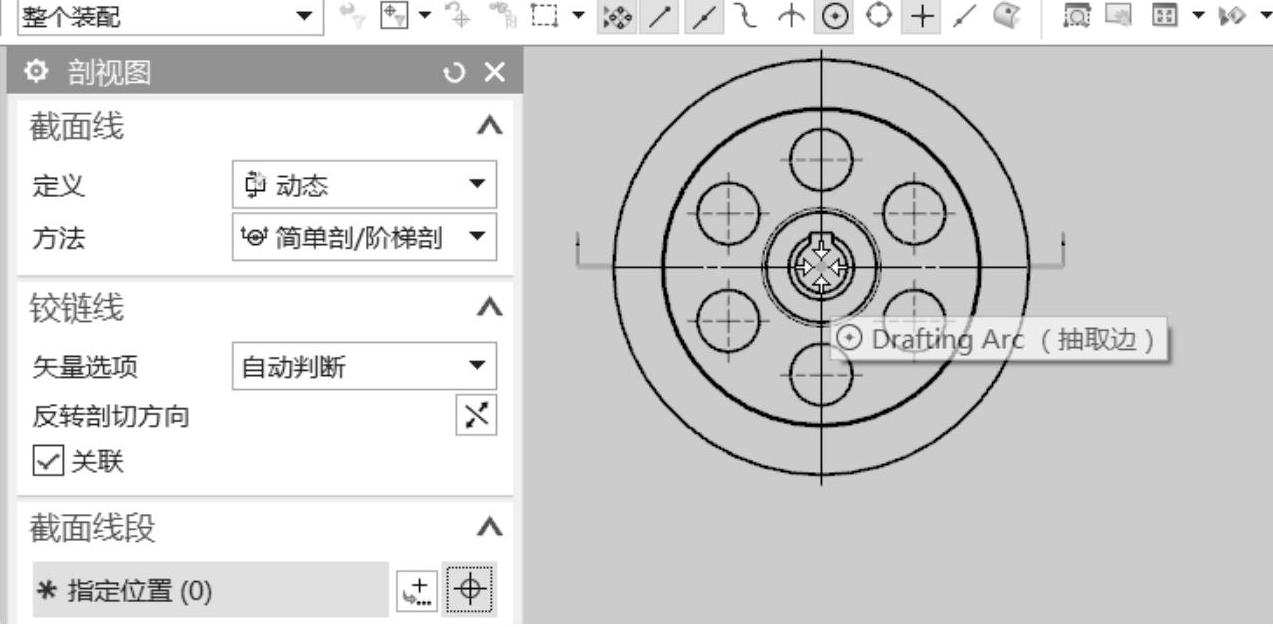

3 在“截面线段”选项组中确保使“指定位置”按钮 978-7-111-55770-8-Chapter08-215.jpg 处于被选中的状态,在选择条即“选择条”工具栏)中确保选中“圆弧中心”按钮 978-7-111-55770-8-Chapter08-216.jpg 以允许选择圆、圆弧或椭圆中心选择如图8-125所示的圆心定义剖切位置。


图8-125 定义剖切位置

4 在“视图原点”选项组的“方向”下拉列表框中选择“正交的”选项,在“放置”子选项组的“方法”下拉列表框中选择“铰链”选项,选中“关联对齐”复选框,在父视图右侧的水平通道上指定放置剖视图的位置,此时创建全剖视图的效果如图8-126所示。

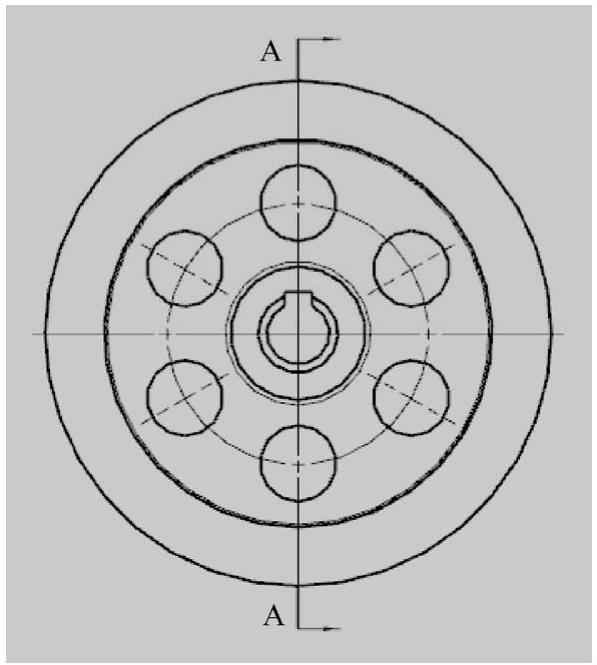

图8-126 单击一点放置剖视图

5 在“剖视图”对话框中单击“关闭”按钮 978-7-111-55770-8-Chapter08-219.jpg

4.删除选定的中心标记,然后插入“螺栓圆中心线”

1 选择如图8-127所示的6个圆孔中心标记,接着单击“删除”按钮 978-7-111-55770-8-Chapter08-220.jpg 将它们删除。

2 在功能区的“主页”选项卡的“注释”组中单击“螺栓圆中心线”按钮,弹出如图8-128所示的“螺栓圆中心线”对话框。


图8-127 删除选定的中心标记

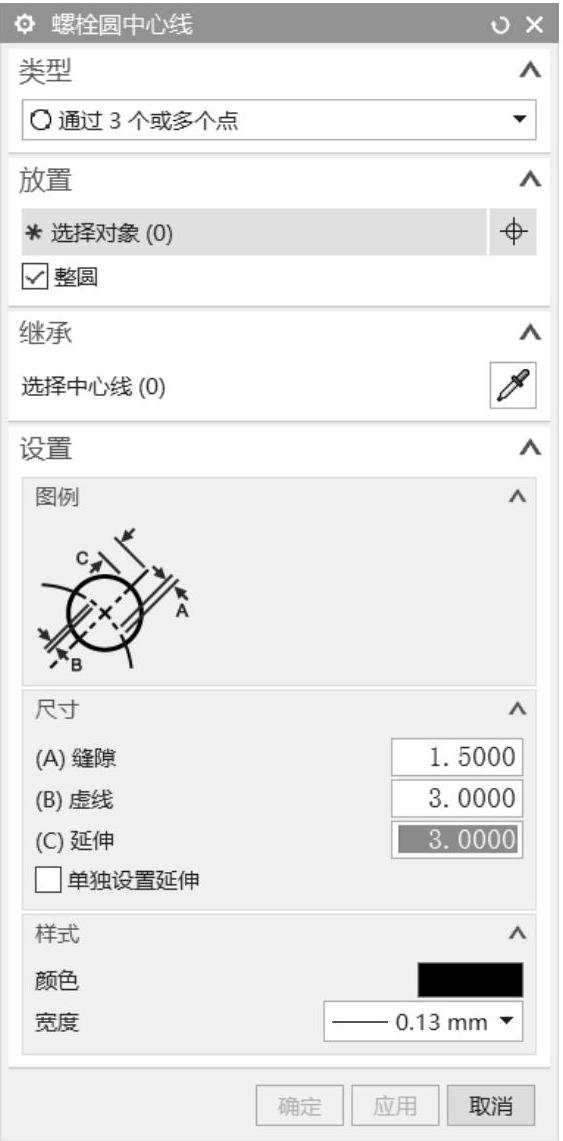

图8-128 “螺栓圆中心线”对话框(www.daowen.com)

3 在“类型”选项组的“类型”下拉列表框中选择“通过3个或多个点”选项,在“放置”选项组中选中“整圆”复选框,在“设置”选项组中对照图例分别设置“(A)缝隙”值为“1.5”,“(B)虚线”值为“3”,“(C)延伸”值为“3”。

4 在主视图中分别单击选择其中4个均布孔的圆心,如图8-129所示,从而定义螺栓圆中心线的位置,在所选圆心位置会自动产生匹配的十字形中心标记。

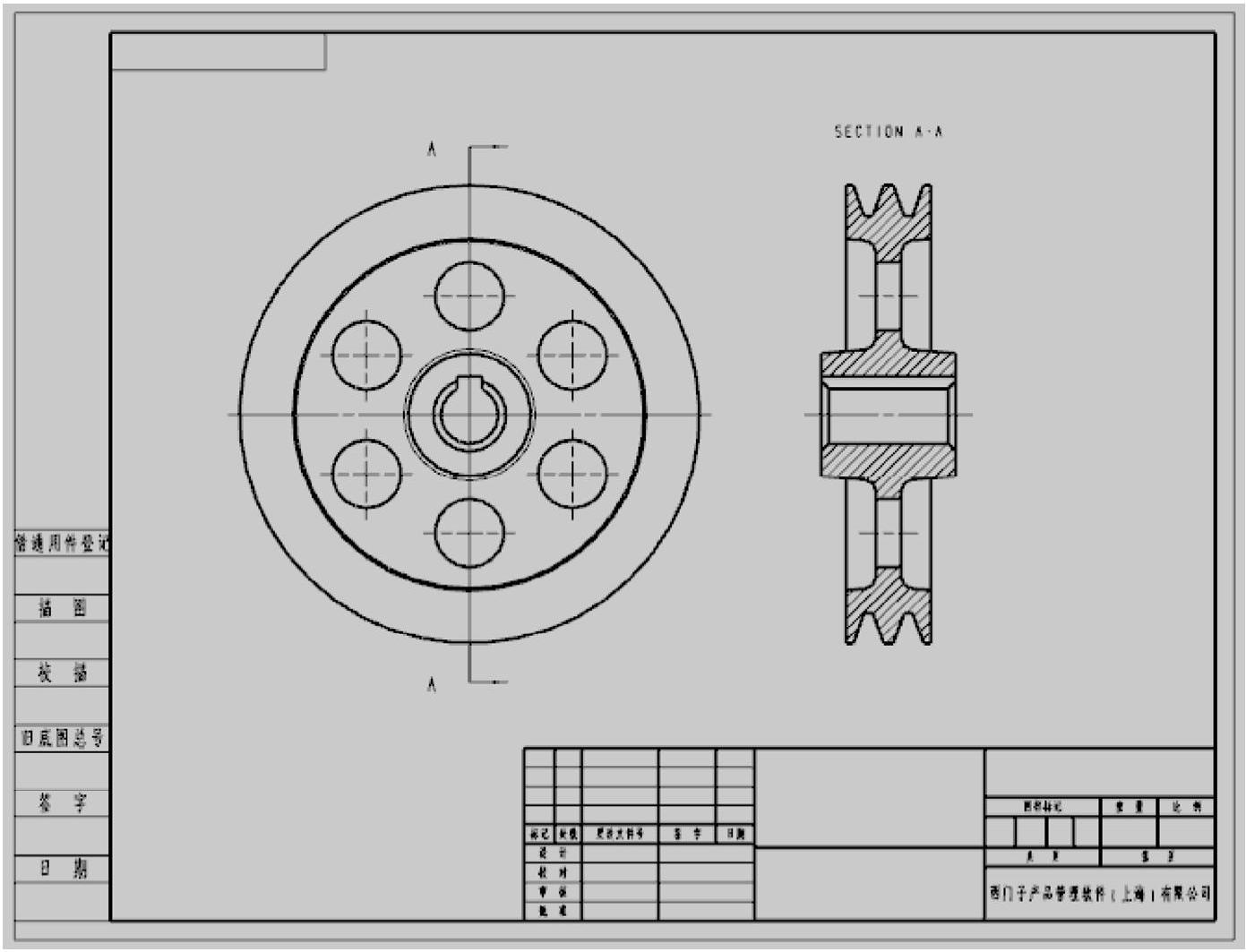

5 在“螺栓圆中心线”对话框中单击“确定”按钮,创建好的螺栓圆中心线如图8-130所示。

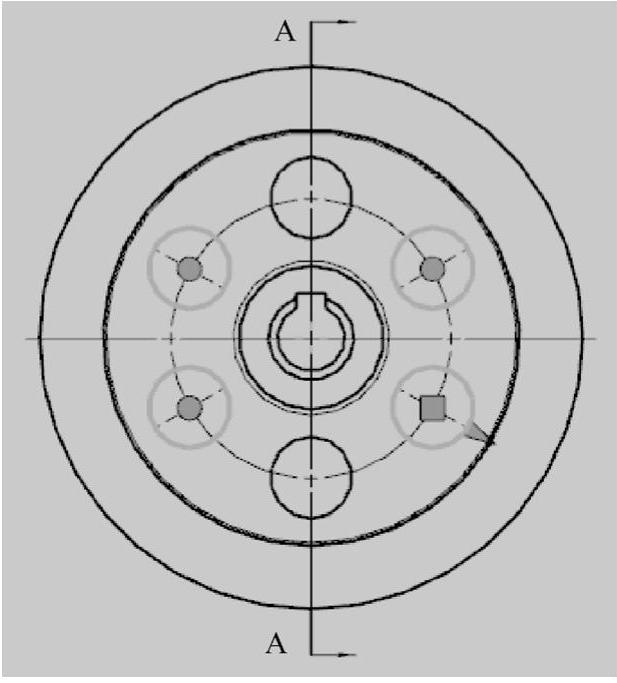

图8-129 定义螺栓圆中心线的位置


图8-130 完成创建的螺栓圆中心线

5.进行尺寸标注、表面粗糙度标注与文本注释等

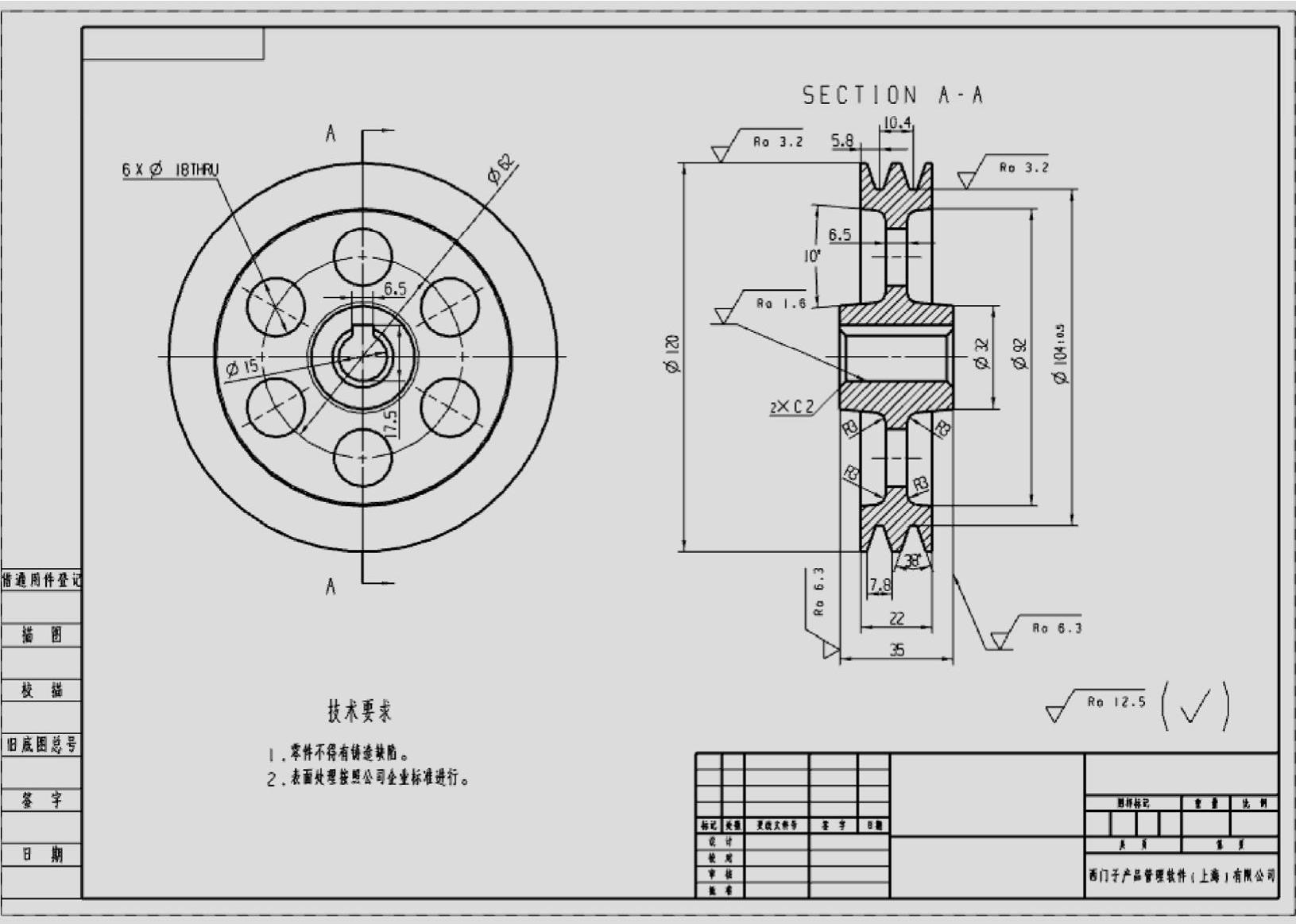

利用本章所学的图样标注/注释知识,对带轮工程图进行标注,具体过程比较灵活,在此不对标注操作过程进行赘述,完成尺寸标注与表面结构要求标注等的效果如图8-131所示。有兴趣的读者,还可以为带轮增设合理的基准特征和几何公差要求等,具体内容介绍省略。


图8-131 相关标注

6.填写标题栏

在功能区中打开“文件”选项卡,接着从“文件”选项卡中选择“属性”命令,弹出“显示部件属性”对话框。

在“属性”选项卡中,从“交互方法”下拉列表框中选择“传统”选项,接着在“部件属性”列表中选择所需要的标题/别名,然后在“值”文本框中输入相应的值,单击“应用”按钮即可完成标题栏对应的一个单元格填写操作,如此操作,设置部件属性结果如图8-132所示。

说明:在UG NX 11.0中,在打开“显示部件属性”对话框的情况下,可以从“属性”选项卡的“交互方法”下拉列表框中选择“批量编辑”选项,接着可以对部件属性进行批量编辑,如同填写表格一样,如图8-133所示。批量编辑部件属性的各个所需值后,单击“应用”按钮或“确定”按钮。

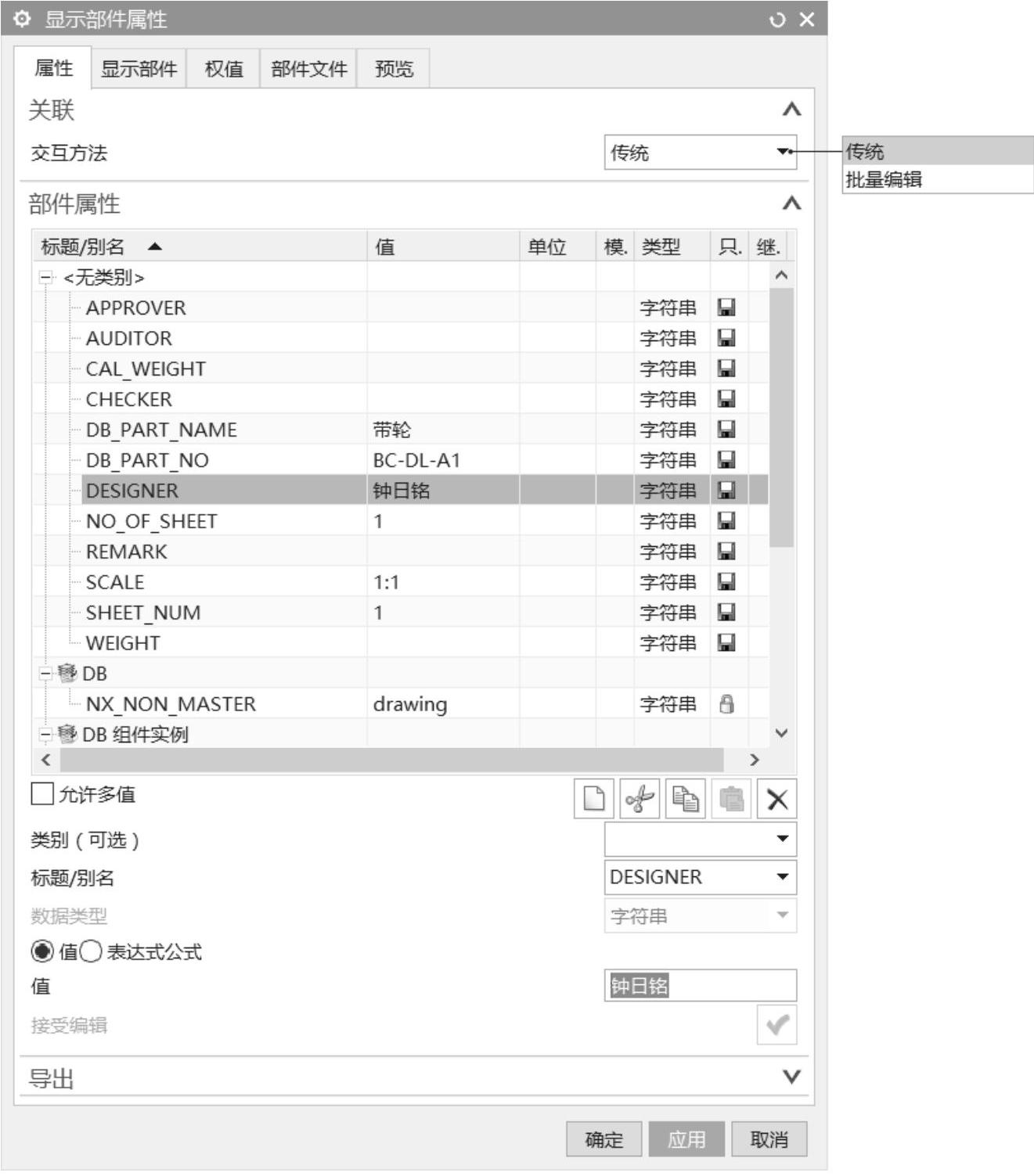

图8-132 “显示部件属性”对话框


图8-133 批量编辑部件属性

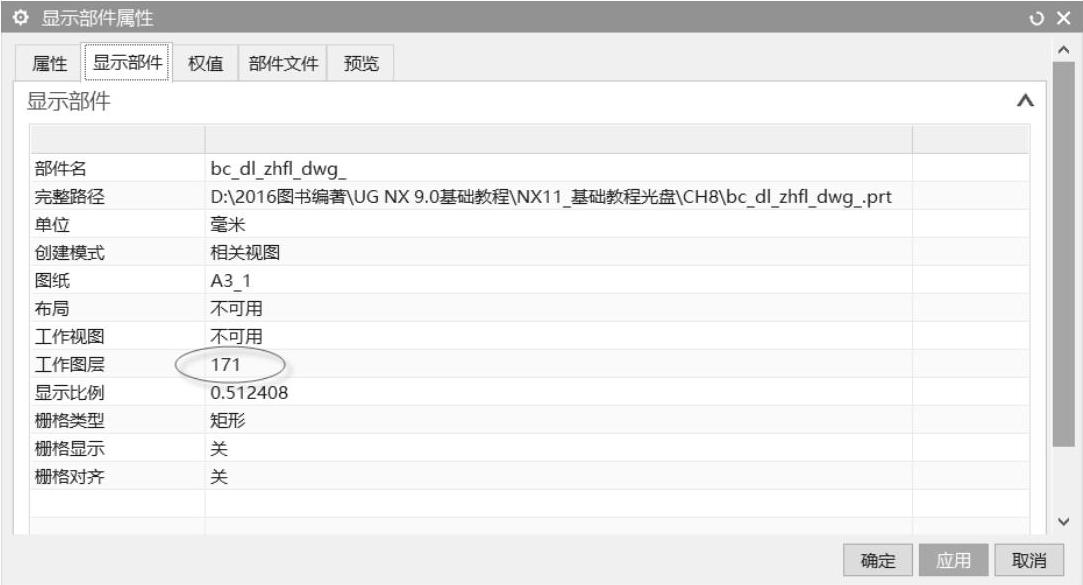

此时,如果切换到“显示部件”选项卡,则可以看到工作图层为“171”号,如图8-134所示。


图8-134 “显示部件属性”对话框的“显示部件”选项卡

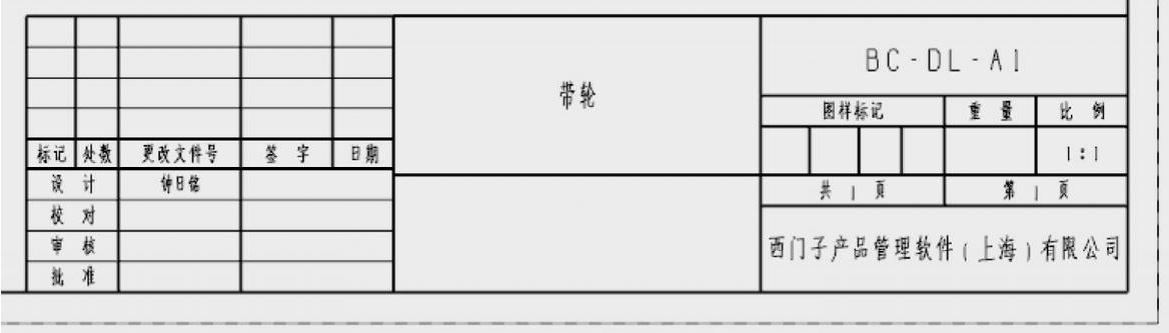

3 在“显示部件属性”对话框中单击“确定”按钮,此时填写标题栏的效果如图8-135所示。显然还有一些内容没有填写,设计公司、单位还需要更改。


图8-135 初步填写标题栏的效果

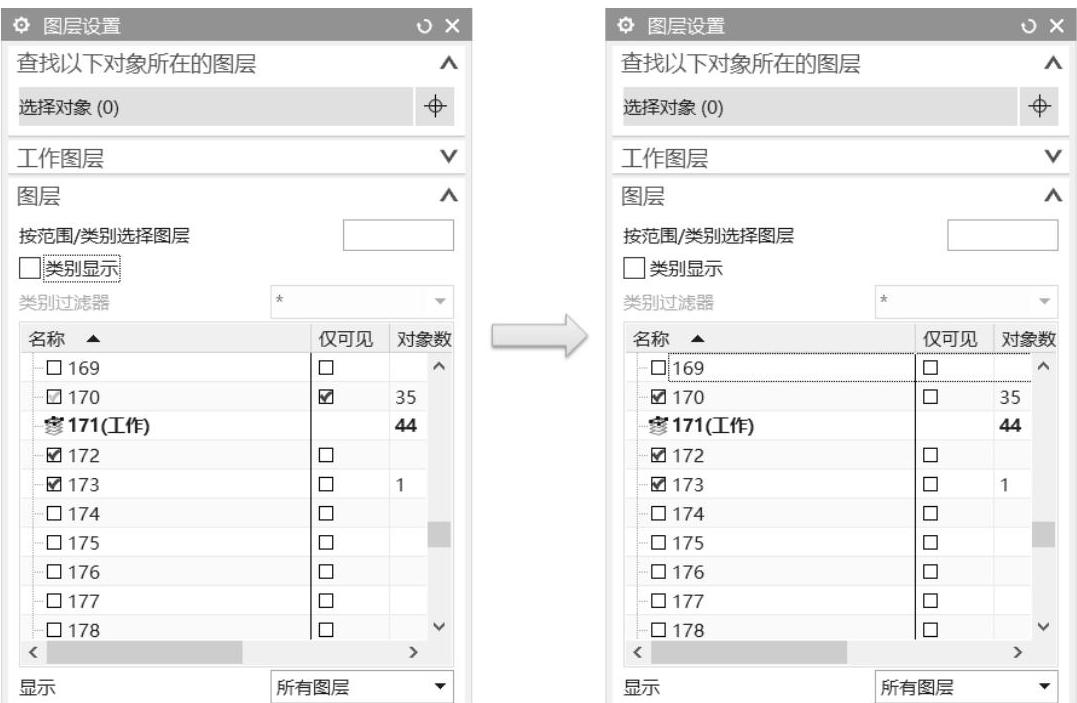

4 在功能区的“视图”选项卡中单击“图层设置”按钮 978-7-111-55770-8-Chapter08-230.jpg ,弹出“图层设置”对话框,取消选中“类别显示”复选框,接着在图层列表中单击“170”左侧(前方)的复选框,以使该复选框的勾由灰色变为红色,表示其处于勾选激活状态,而其对应的“仅可见”复选框自动被取消了勾选状态,如图8-136所示,然后单击“关闭”按钮。此操作将允许用户编辑标题栏中的某些单元格文本。


图8-136 图层设置

5 双击标题栏中最右下角的单元格,弹出一个注释编辑文本框,在该文本框中将“<F2>”和“<F>”字符之间的文本更改为新的注释文本,如“博创设计坊”,按〈Enter〉键确认即可完成该单元格的注释填写,如图8-137所示。


图8-137 编辑标题栏的单元格注释

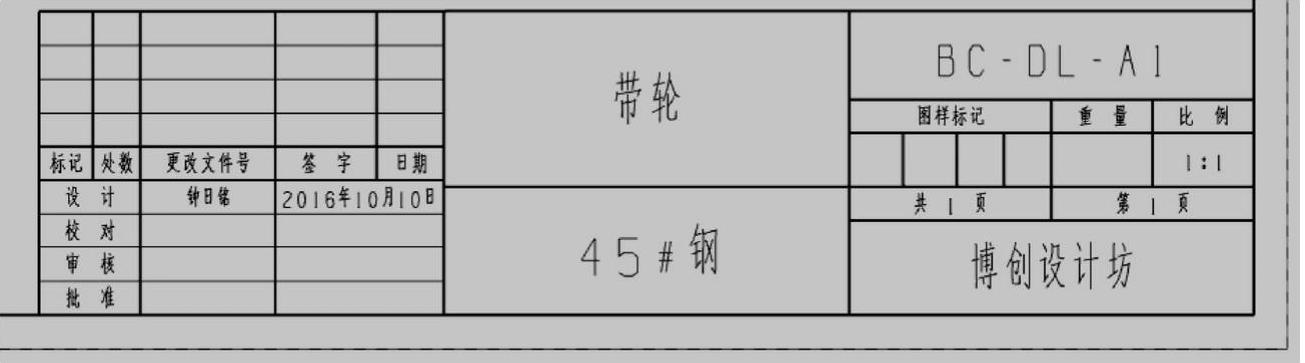

6 使用同样的方法更改标题栏中其他单元格的注释文本。注意:双击其中没有设置属性的单元格,则可以在弹出的空白文本框中直接输入要填写的内容,按〈Enter〉键确认即可。还可以通过右击单元格文本并从弹出的快捷菜单中选择“设置”命令,利用打开的“设置”对话框修改文字高度。最终完成填写的标题栏如图8-138所示。


图8-138 完成填写的标题栏

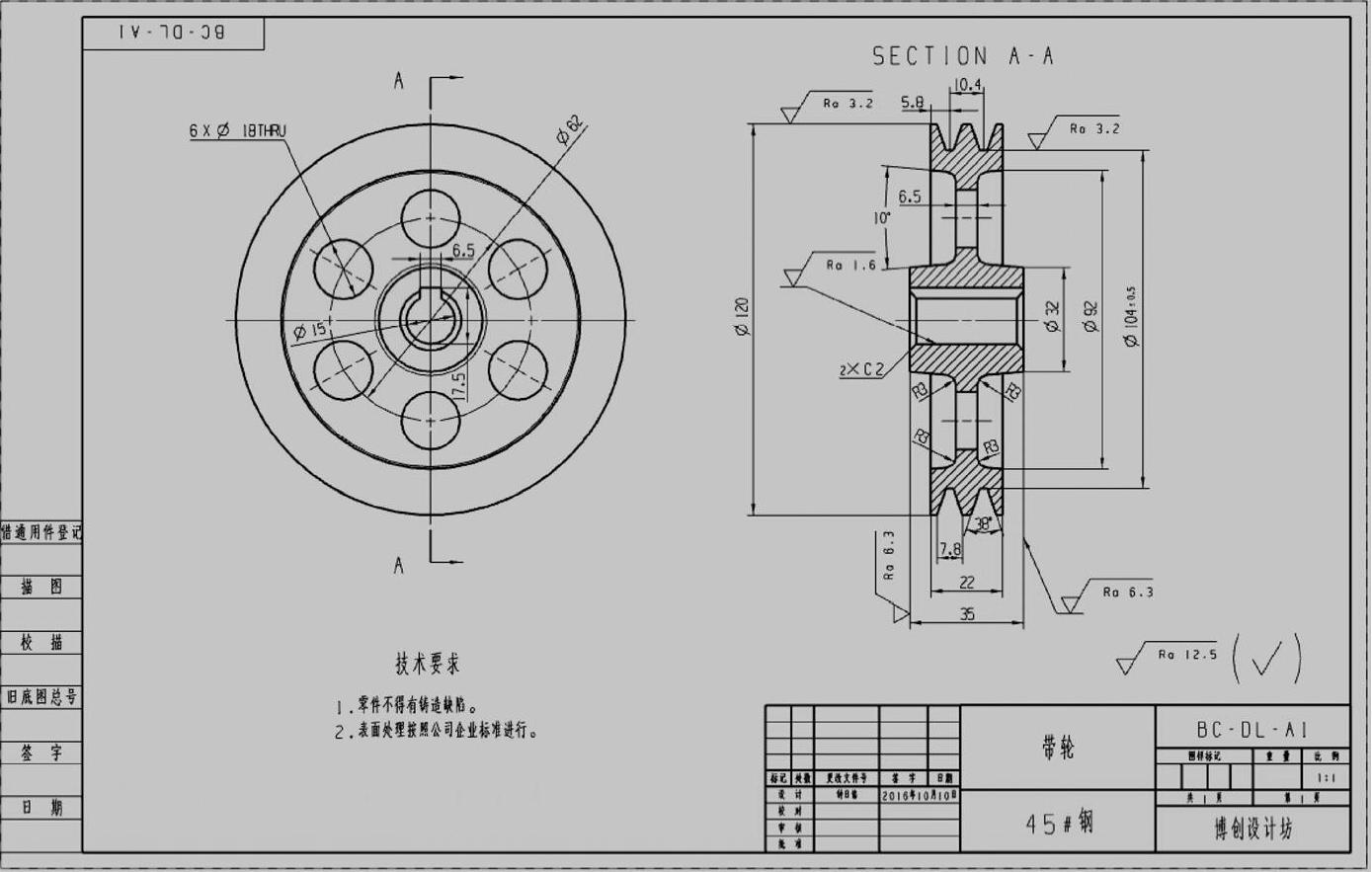

至此,完成本范例中的带轮工程图的设计,完成后的参考效果如图8-139所示。最后按Ctrl+S〉快捷键保存文件。


图8-139 完成带轮的工程图设计
