为了保证合格的完工零件之间的可装配性,除了对零件上某些关键要素给出尺寸公差之外,还需要为一些要素标注几何公差。所述要素通常是指零件上的特定部位—点、线或面,也可以是导出要素(如中心线或中心面)。几何公差应标注在矩形框格(即特征控制框)内。

在“制图”应用模块下,单击“特征控制框”按钮 978-7-111-55770-8-Chapter08-195.jpg 可以创建一行、多行或复合特征控制框并将其附着到尺寸或其他有效对象,即可以使用特征控制框标注几何公差

下面以范例形式介绍使用特征控制框标注几何公差的一般方法和步骤。

1 在功能区“主页”选项卡的“注释”组中单击“特征控制框”按钮 978-7-111-55770-8-Chapter08-196.jpg ,打开“特征控制框”对话框,如图8-113所示。

2 在“指引线”选项组的“类型”下拉列表框中选择“普通”选项,接着在“样式”子选项组的“箭头”下拉列表框中选择“填充箭头”,从“短画线侧”下拉列表框中选择“自动判断”(可供选择的选项有“自动判断”“左”和“右”),在“短画线长度文本框中指定短画线长度为“5”。

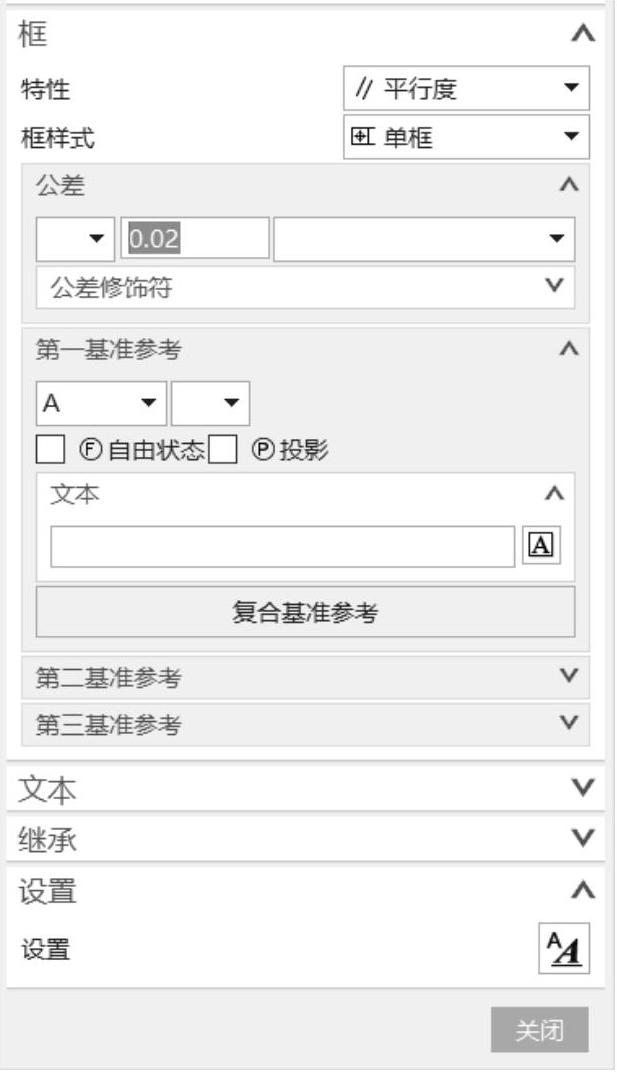

3 展开“框”选项组,从“特性”下拉列表框中选择“平行度”选项,从“框样式”下拉列表框中选择“单框”选项,并在“公差”子选项组中设置公差值和第一基准参考等,如图8-114所示。本例无须设置第二基准参考和第三基准参考。


图8-113 “特征控制框”对话框


图8-114 在“框”选项组中设置选项及参数

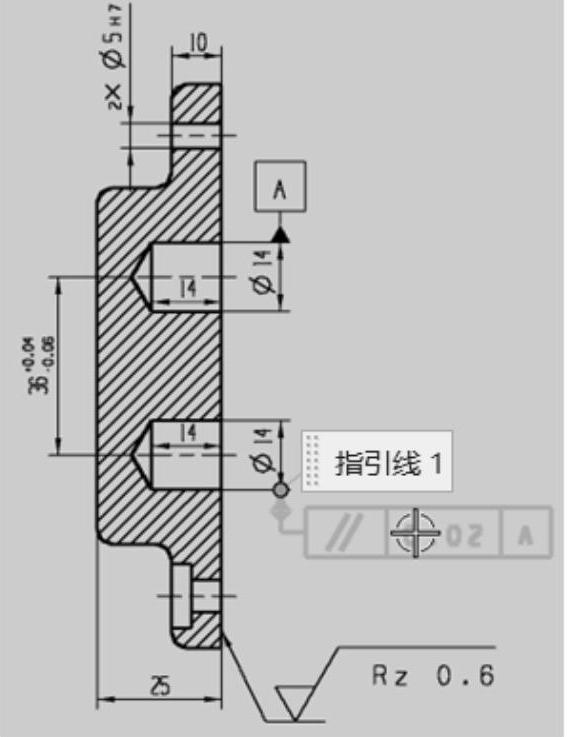

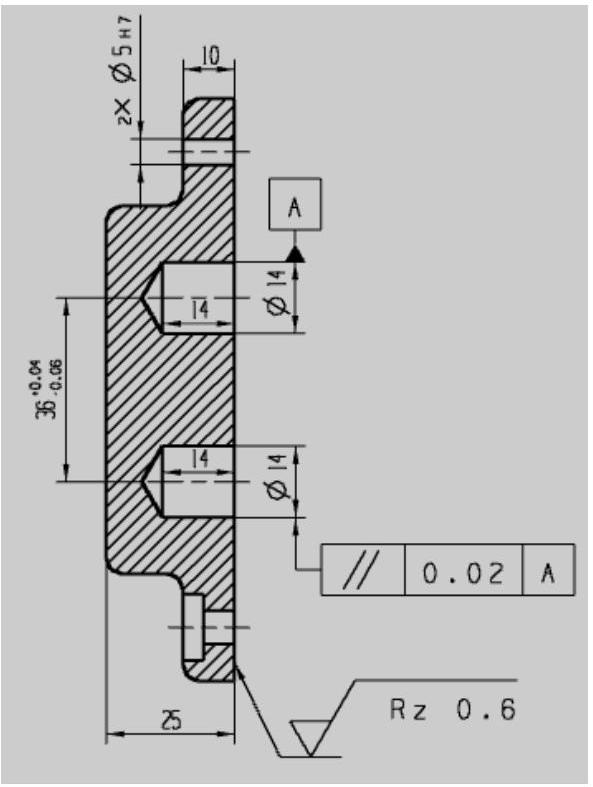

4 在“指引线”选项组中单击“选择终止对象”按钮 978-7-111-55770-8-Chapter08-199.jpg ,选择对象以创建指引线(本例选择一个“圆柱式”直径尺寸),接着移动鼠标指定原点放置位置,如图8-115所示。指定原点放置位置后,即完成注写该平行度几何公差,效果如图8-116所示。


图8-115 指定指引线及放置特征控制框(www.daowen.com)


图8-116 完成注写“平行度”几何公差

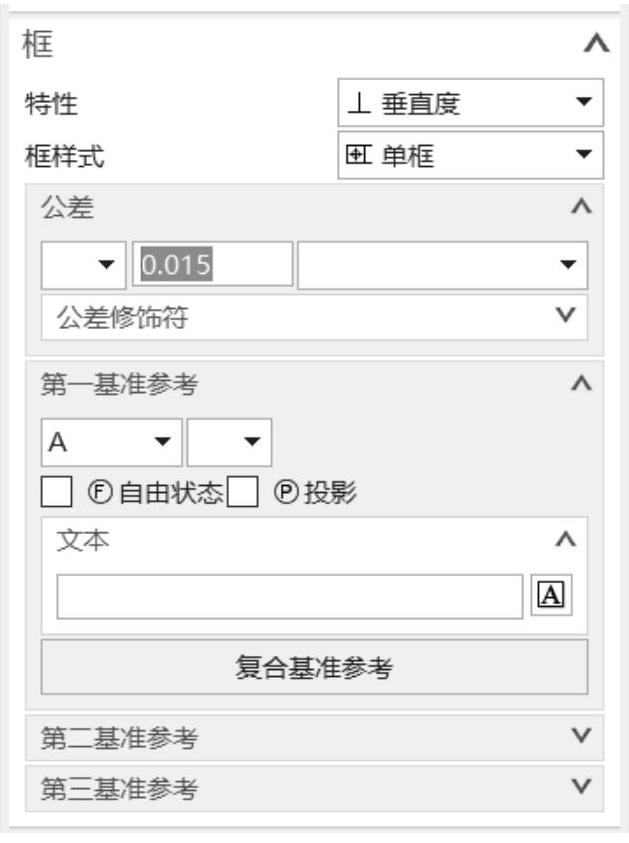

5 在“框”选项组的“特性”下拉列表框中选择“垂直度”选项,从“框样式”下拉列表框中选择“单框”选项,并在“公差”子选项组中设置公差值和第一基准参考等选项,如图8-117所示。

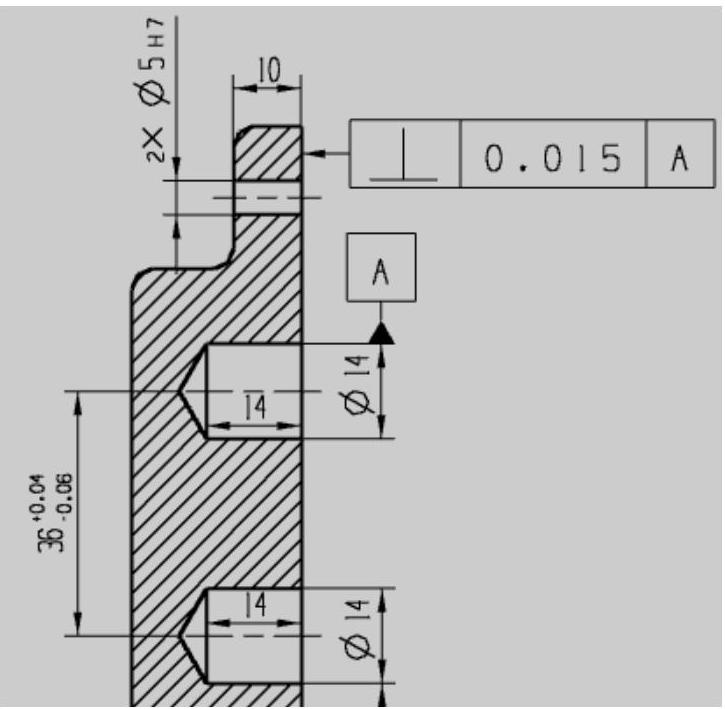

6 在“指引线”选项组中单击“选择终止对象”按钮 978-7-111-55770-8-Chapter08-202.jpg ,选择对象以创建指引线(这里选择要标注的轮廓边),接着移动鼠标指定原点放置位置,完成创建如图8-118所示的“垂直度”几何公差。


图8-117 设置垂直度公差和第一基准参考


图8-118 完成创建一处“垂直度”几何公差

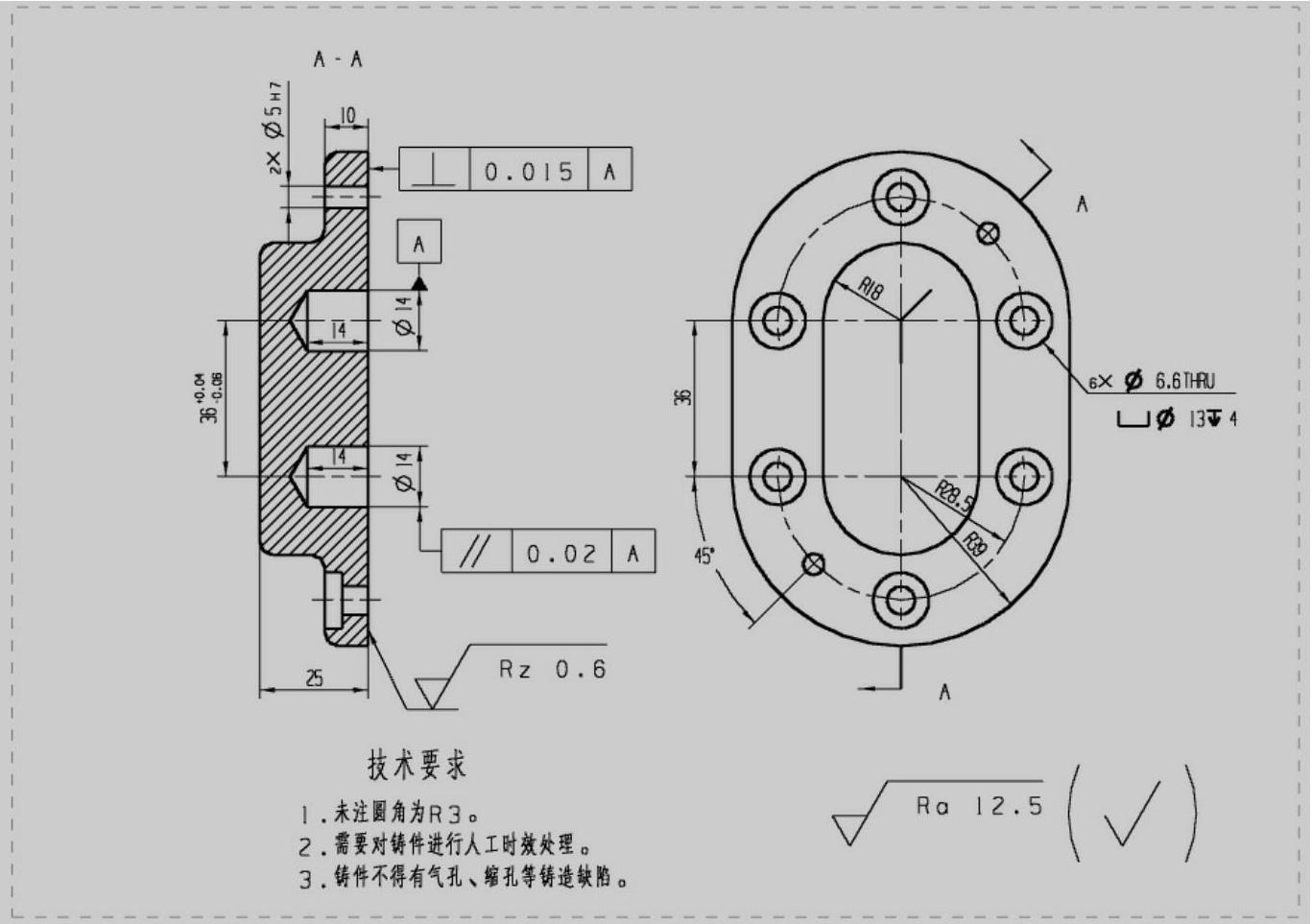

7 在“特征控制框”对话框中单击“关闭”按钮。完成两处几何公差标注后的工程视图如图8-119所示。


8-119 完成两处几何公差标注
