基准特征符号经常与几何公差一起使用。相对于被测要素的基准要素，由基准字母表示，字母标注在基准方格内，用一条细实线与一个涂黑或空白的三角形（两种形式同等含义）相连，形成基准符号。当基准要素为轮廓线或轮廓面时，基准符号标注在要素的轮廓线、表面或它们的延长线上，基准符号与尺寸线要明显错开。当基准要素是尺寸要素确定的轴线、中心平面或中心线时，基准符号应对准尺寸线，亦可由基准符号代替相应的一个箭头。基准符号还可以标注在用圆点从轮廓表面引出的基准线上。基准符号中的基准方格不能斜放，必要时基准方格与黑色三角间的连线可用折线。在UG NX 11.0中创建基准特征符号之前，注意相关标准或规范样式的设置。

下面通过一个操作范例（配套原始文件为“bc_bg_jzjhgc.prt”）介绍如何创建基准特征符号。需要时，可以事先设置好所需的制图标准。

1 在“制图”应用模块功能区的“主页”选项卡的“注释”组中单击“基准特征符号”按钮 ，弹出如图8-110所示的“基准特征符号”对话框。

2 在“指引线”选项组的“类型”下拉列表框中选择“基准”类型，在“样式”子选项组的“箭头”下拉列表框中选择“填充基准”选项，在“基准标识符”选项组的“字母”文本框中输入“A”。

3 在“指引线”选项组中单击“选择终止对象”按钮 ，选择对象以创建指引线，在本例选择一个“圆柱式”（表示直径）尺寸，接着指定原点放置基准特征符号，如图8-111所示。

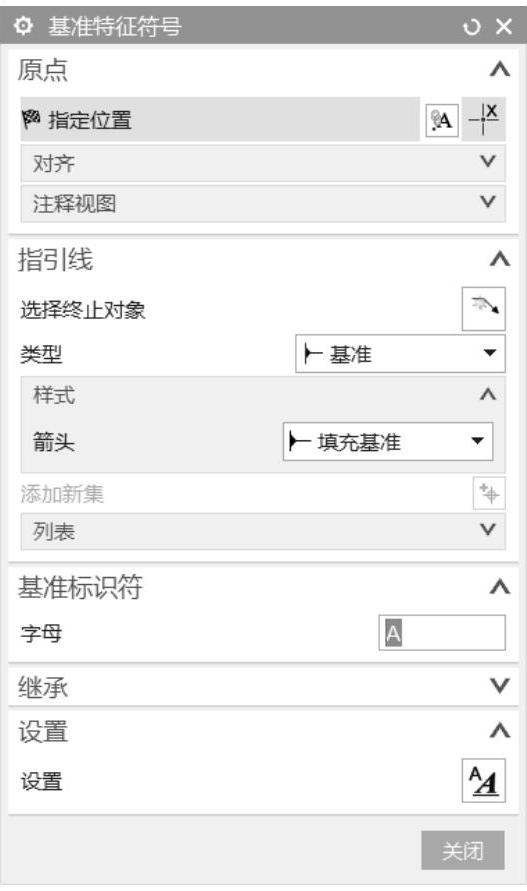

图8-110 “基准特征符号”对话框(www.daowen.com)

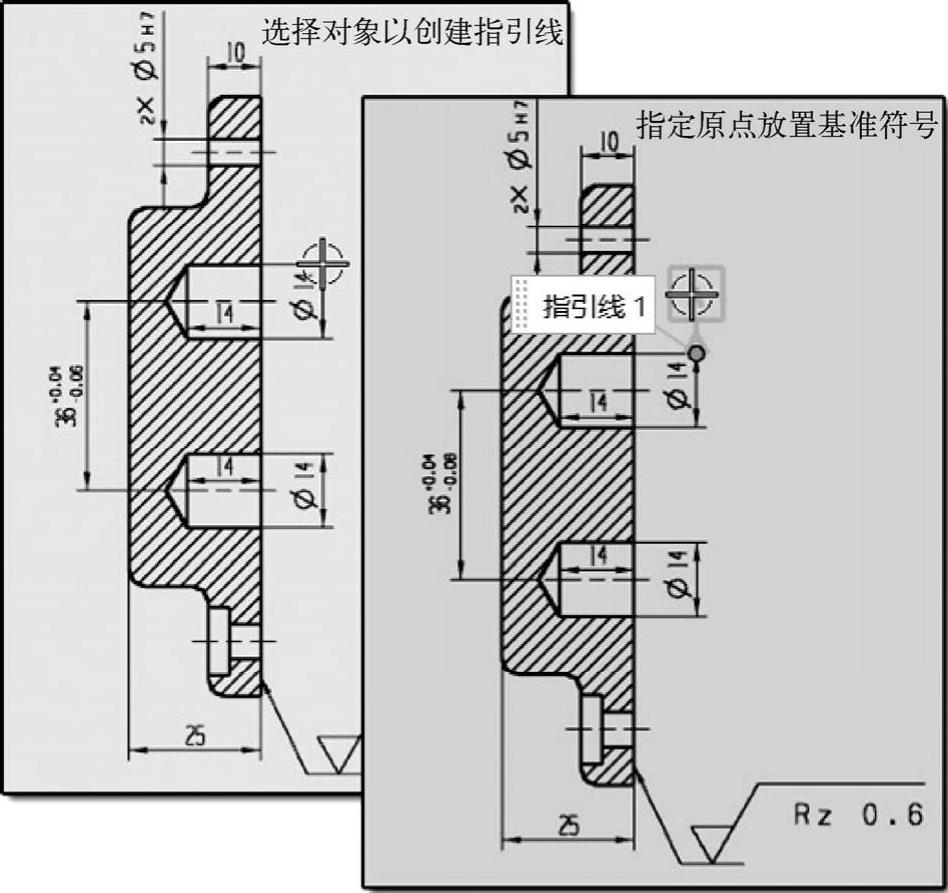

图8-111 指定指引线和放置原点

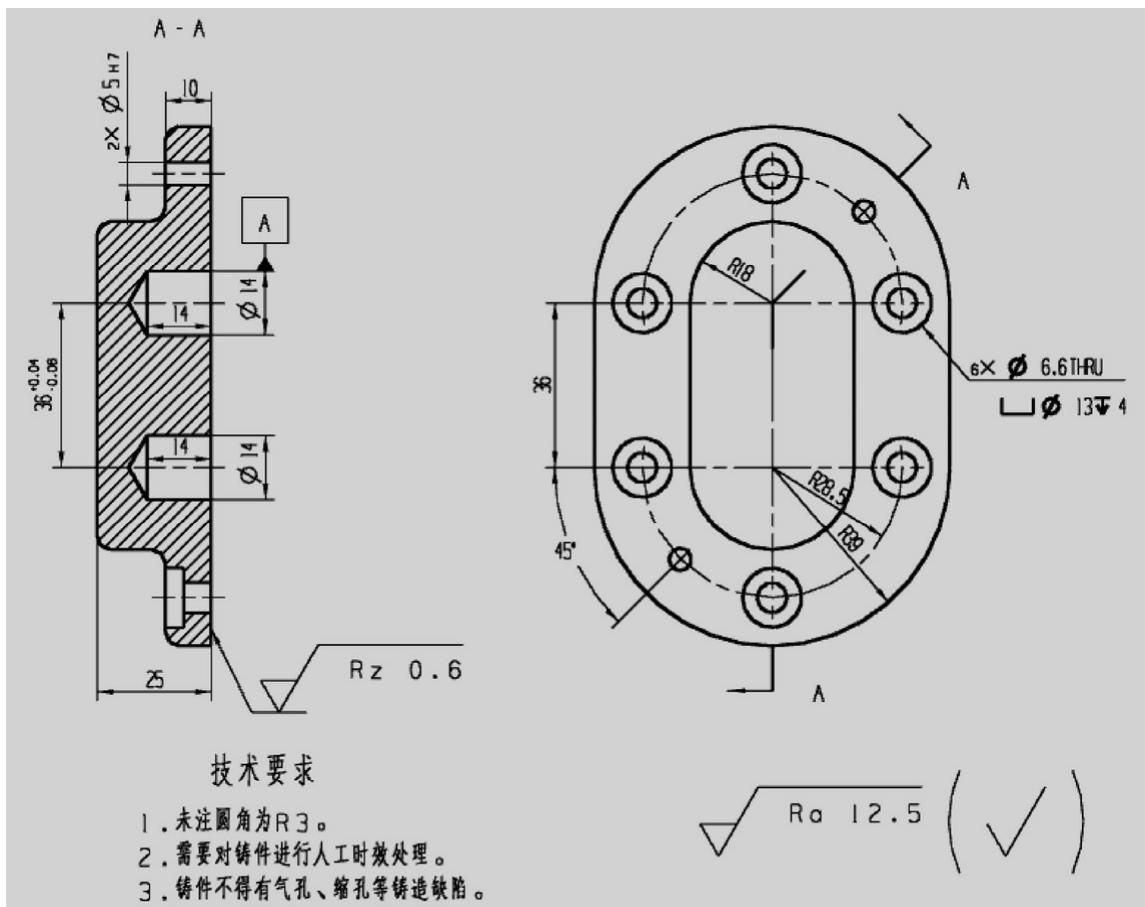

4 最后，在“基准特征符号”对话框中单击“关闭”按钮。完成创建的基准特征符号如图8-112所示。

图8-112 创建一个基准特征符号
