可以创建一个表面粗糙度符号(新标准中提出了表面结构要求符号的概念)来指定曲面参数,如粗糙度、处理或涂层、模式、加工余量和波纹。也就是说,可以为指定位置标注表面结构要求。

插入表面结构要求符号的方法及步骤如下。

1 首先确保处于“制图”应用模块,然后在功能区的“主页”选项卡的“注释”组中单击“表面粗糙度符号”按钮 978-7-111-55770-8-Chapter08-182.jpg ,系统弹出如图8-105所示的“表面粗糙度”对话框。

2 展开“属性”选项组,从“除料”下拉列表框中选择如图8-106所示的其中一种除料选项,如选择“修饰符,需要除料”选项。选择好除料选项后,继续在“属性”选项组中设定相关的参数。

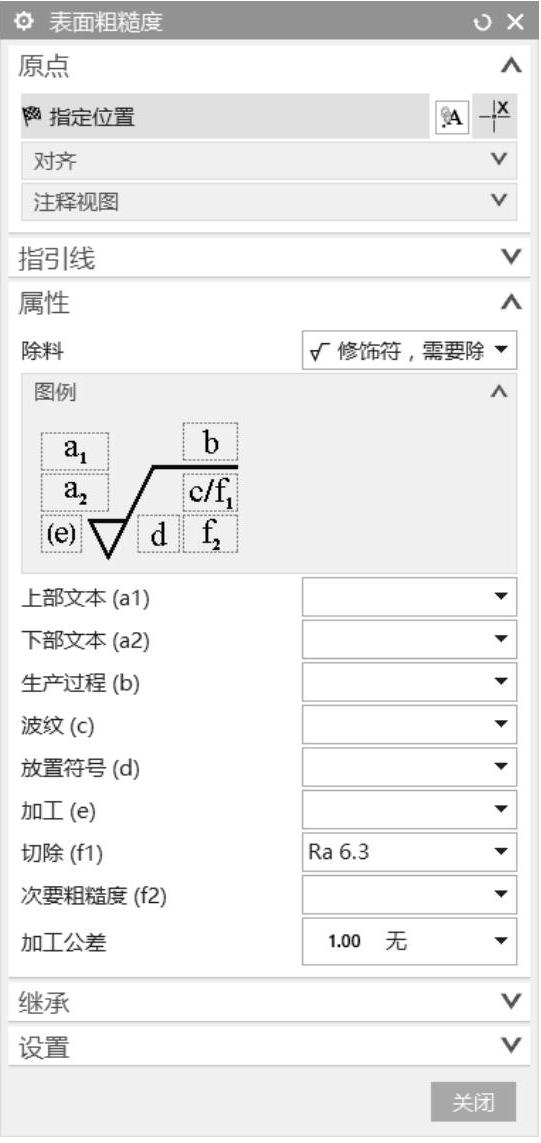

图8-105 “表面粗糙度”对话框

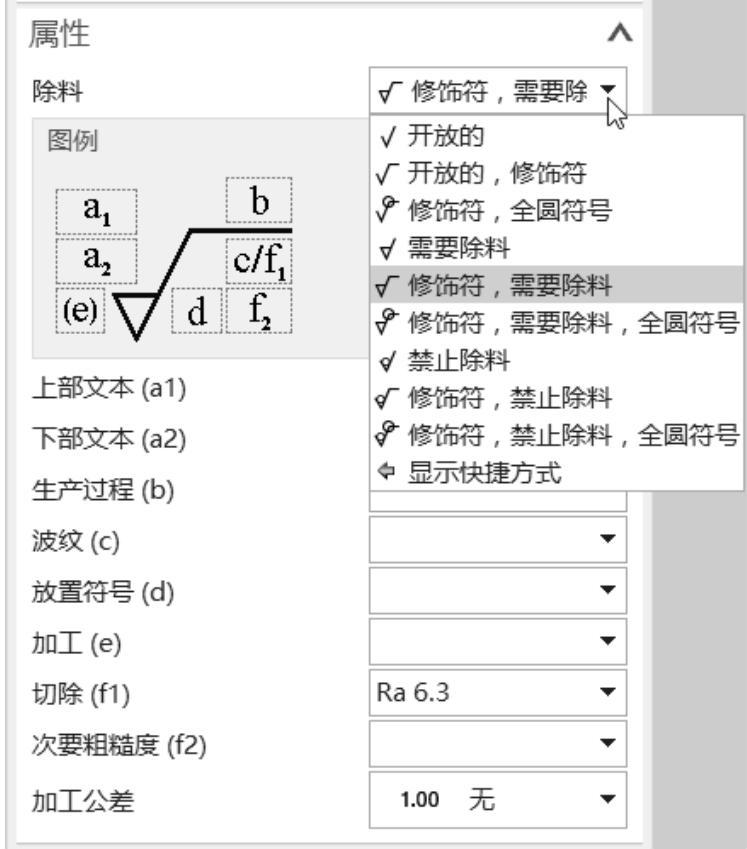

图8-106 选择除料选项

3 展开“设置”选项组,根据设计要求来定制表面结构要求符号样式、角度等,如图8-107所示。对于某方向上的表面粗糙度,可设置反转文本以满足相应的标注规范。如果从“圆括号”下拉列表框中选择“两侧”,那么创建的表面结构要求符号两侧带有一对圆括号,如图8-108所示。

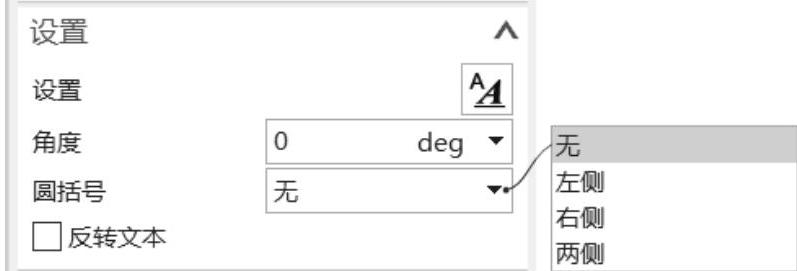

图8-107 设置样式和角度等


图8-108 两侧带圆括号的表面结构要求符号

4 如果需要指引线,那么需要使用“表面粗糙度”对话框的“指引线”选项组(www.daowen.com)

5 指定原点放置表面结构要求符号。可以继续插入其他的表面结构要求符号。

6 在“表面粗糙度”对话框中单击“关闭”按钮。

下面介绍注写表面结构要求符号的一个典型示例。

1 在功能区的“主页”选项卡的“注释”组中单击“表面粗糙度符号”按钮 978-7-111-55770-8-Chapter08-187.jpg ,系统弹出“表面粗糙度”对话框。

2 在“属性”选项组的“除料”下拉列表框中选择“修饰符,需要除料”,在“切除f1)”文本框中选择或输入“Rz0.6”,而“上部文本(a1)”“下部文本(a2)”“生产过程b)”“波纹(c)”“放置符号(d)”“加工(e)”“次要粗糙度(f2)”均设置为“空白”状态,“加工公差”默认为“1.00无”。

3 在“设置”选项组的“角度”文本框中输入角度为“0”,从“圆括号”下拉列表框中选择“无”选项,取消选中“反转文本”复选框。

4 在“表面粗糙度”对话框中展开“指引线”选项组,从“类型”下拉列表框中选择“普通”选项,并设置相应的样式选项,接着单击“选择终止对象”按钮 978-7-111-55770-8-Chapter08-188.jpg ,在视图中选择对象以创建指引线,再使用鼠标指针指定原点来放置符号,如图8-109所示

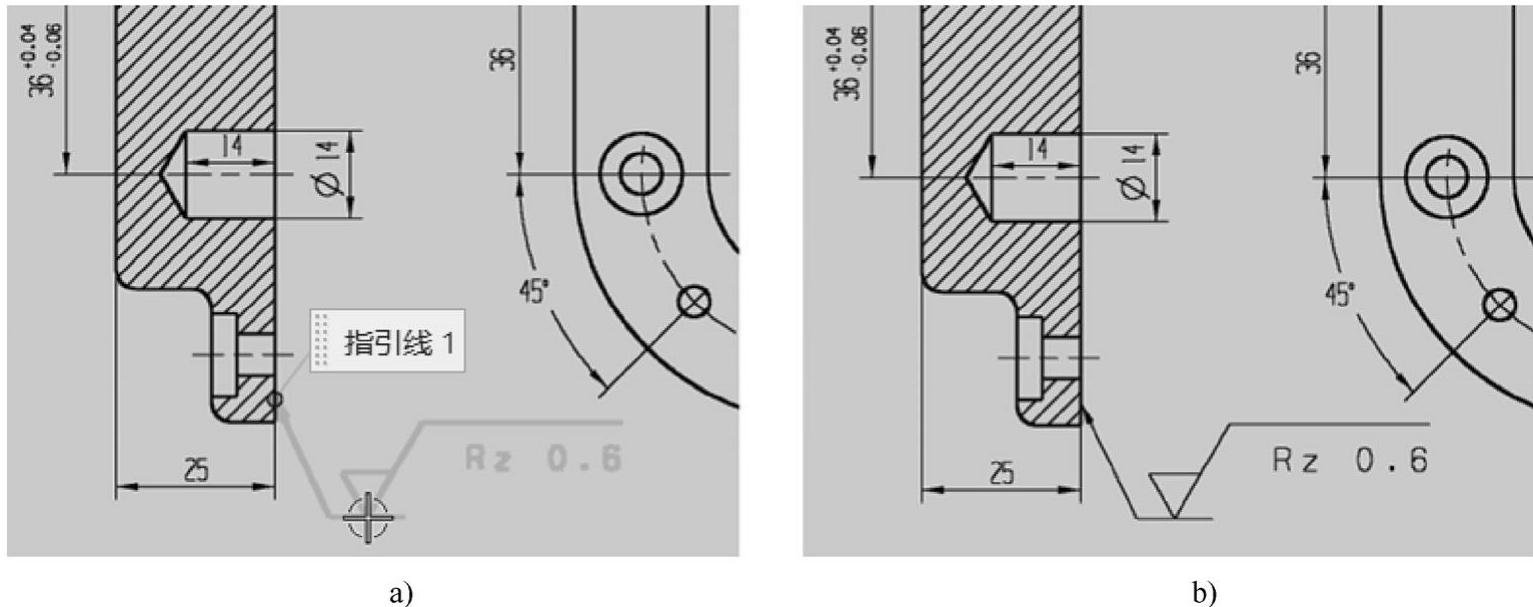

图8-109 创建表面结构要求符号示例

a)指定原点放置符号 b)创建符号结果

5 可以继续创建其他表面结构要求符号(表面粗糙度符号)。在设计中,有些位置的符号不需要指引线,在这种情况下不需要使用“指引线”选项组。

6 在“表面粗糙度”对话框中单击“关闭”按钮。
