尺寸是工程图的一个重要元素,它用于表达对象的形状、大小和方位。在UG NX 11.0工程图中进行驱动尺寸标注是很实用的。如果修改了三维模型的驱动尺寸,那么其工程图中的对应尺寸也会相应地自动更新,从而保证三维模型与工程图的一致性。在某些情况下,可以设置创建的尺寸是参考尺寸。

在“制图”应用模块中,提供如表8-2所示的用于尺寸标注的主要工具命令,它们位于功能区的“主页”选项卡的“尺寸”组中。这些尺寸标注工具的操作方法相似。由于在第2章介绍过尺寸约束标注的使用方法,故在此不再赘述。下面以范例的形式介绍尺寸标注的应用,包括创建尺寸标注和编辑尺寸标注。

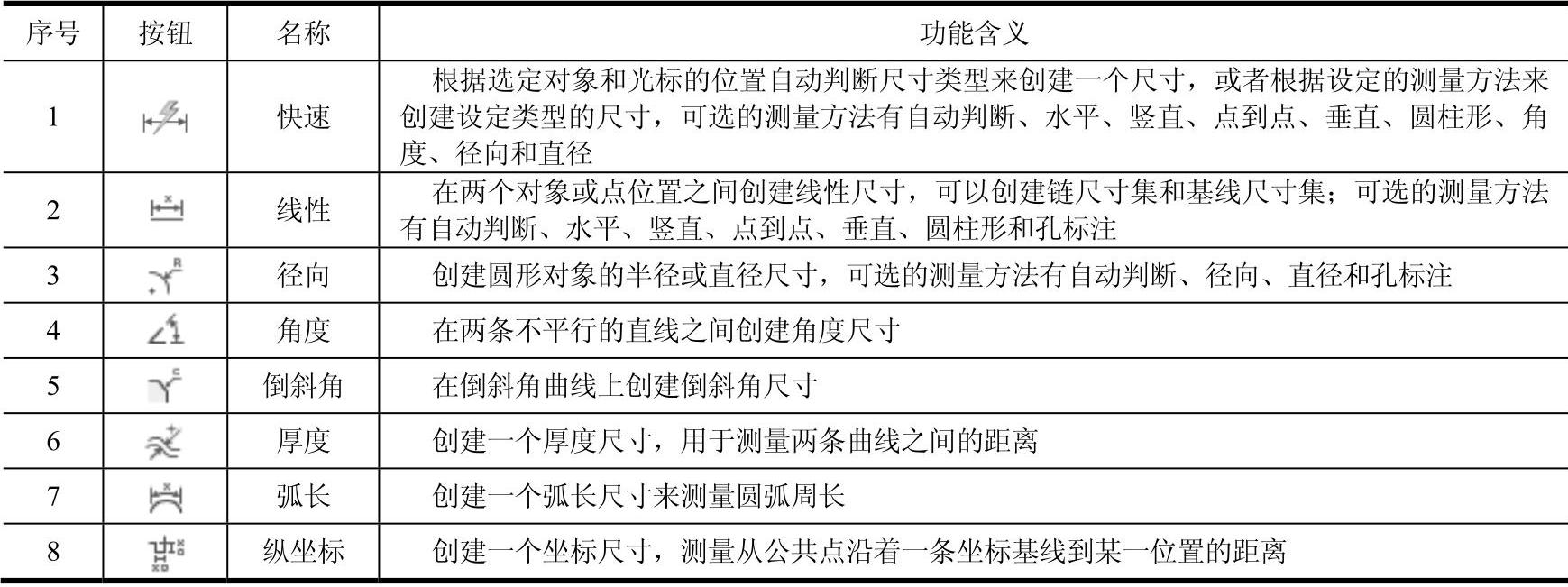

8-2 “制图”应用模块主要的尺寸标注工具命令


1.标注相关的尺寸

1 按〈Ctrl+O〉快捷键,弹出“打开”对话框,选择“bc_bg_ccbz.prt”配套文件,单击“OK”按钮

2 确保进入“制图”应用模块,在功能区的“主页”选项卡的“尺寸”组中单击“径向”按钮,弹出如图8-84所示的“半径尺寸”对话框,从“测量”选项组的“方法”下拉列表框中选择“径向”选项,在“原点”选项组中取消选中“自动放置”复选框,然后选择要标注径向尺寸的对象并指定放置位置来完成创建一个半径尺寸,使用同样的方法也可创建其他所需的半径尺寸,如图8-85所示。

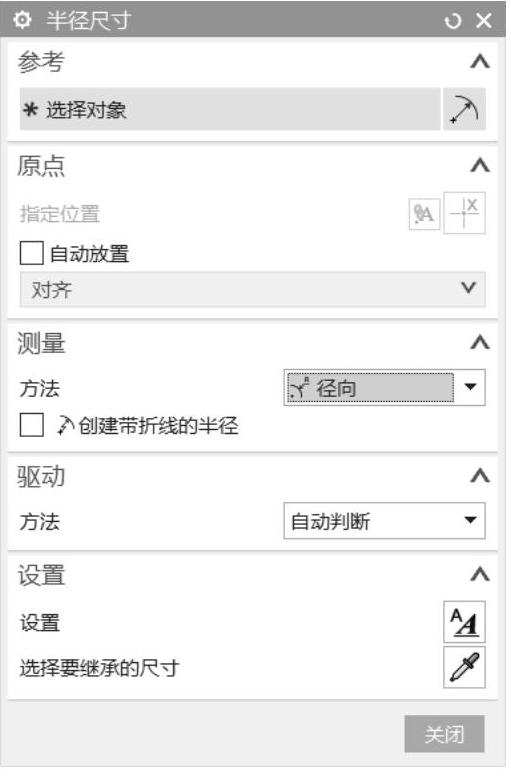

图8-84 “半径尺寸”对话框

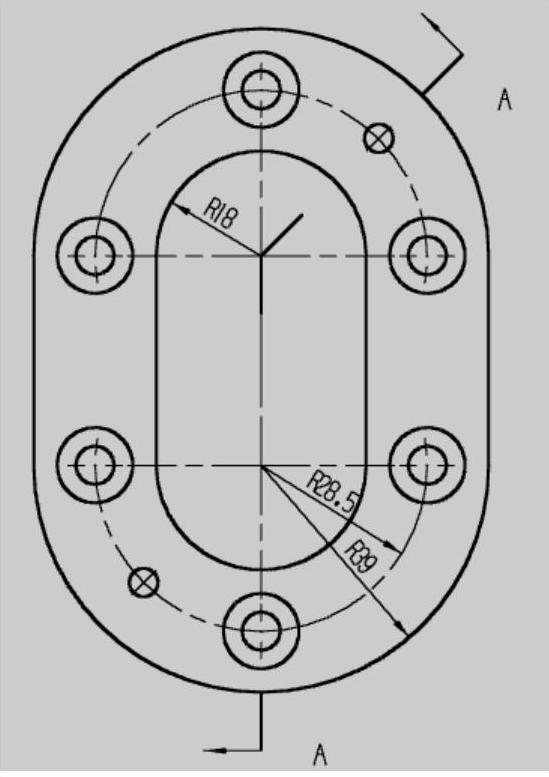

图8-85 创建多个半径尺寸

3 在“半径尺寸”对话框的“测量”选项组的“方法”下拉列表框中选择“孔标注”选项,在右侧的视图中单击其中一个沉头孔,接着指定原点放置位置,从而创建一个孔标注,如图8-86所示,然后单击“关闭”按钮。

4 创建快速尺寸。在功能区的“主页”选项卡的“尺寸”组中单击“快速”按钮,弹出“快速尺寸”对话框,在“测量”选项组的“方法”下拉列表框中选择“自动判断”选项,在“原点”选项组中取消选中“自动放置”复选框,分别选择相应对象和指定原点放置位置来创建几个线性的快速尺寸,如图8-87所示。

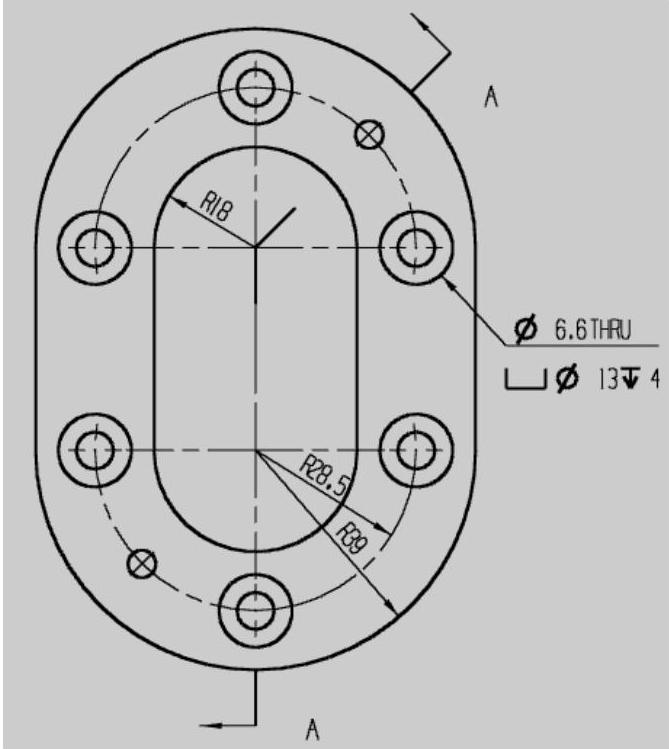

图8-86 创建一个孔标注


图8-87 通过自动判断生成几个快速尺寸

5 在“快速尺寸”对话框的“测量”选项组的“方法”下拉列表框中选择“圆柱式”选项,接着在旋转剖视图中依次选择第一个对象和第二个对象,然后指定原点放置位置,从而创建如图8-88所示的一个“圆柱式”尺寸。使用同样的方法,再创建另外两个“圆柱式”尺寸,如图8-89所示。最后,在“快速尺寸”对话框中单击“关闭”按钮。


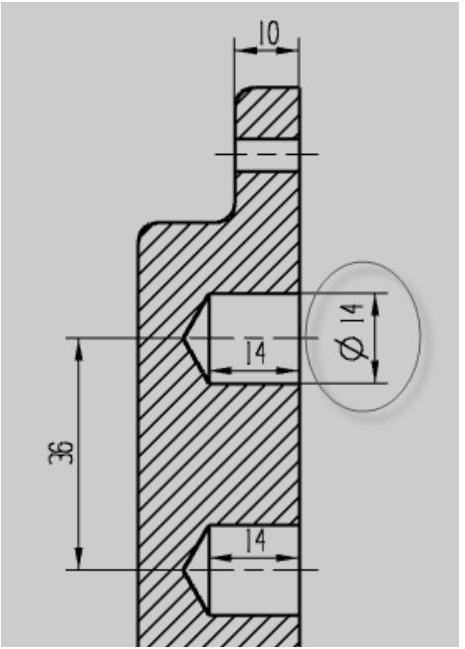

图8-88 创建一个“圆柱式”尺寸


图8-89 创建另外两个“圆柱式”尺寸

6 创建角度尺寸。在功能区的“主页”选项卡的“尺寸”组中单击“角度”按钮,弹出“角度尺寸”对话框。在“参考”选项组的“选择模式”下拉列表框中选择“对象”选项,在“原点”选项组中取消选中“自动放置”复选框,如图8-90所示。在“设置”选项组单击“设置”按钮 978-7-111-55770-8-Chapter08-160.jpg ,弹出“设置”对话框,选择“文本”类别的“方向和位置”子类别,从“方位”下拉列表框中选择“水平文本”,如图8-91所示,单击“关闭”按钮,返回到“角度尺寸”对话框。分别选择成角度两条中心线并指定原点放置位置来创建如图8-92所示的一个角度尺寸,然后在“角度尺寸”对话框中单击“关闭”按钮。

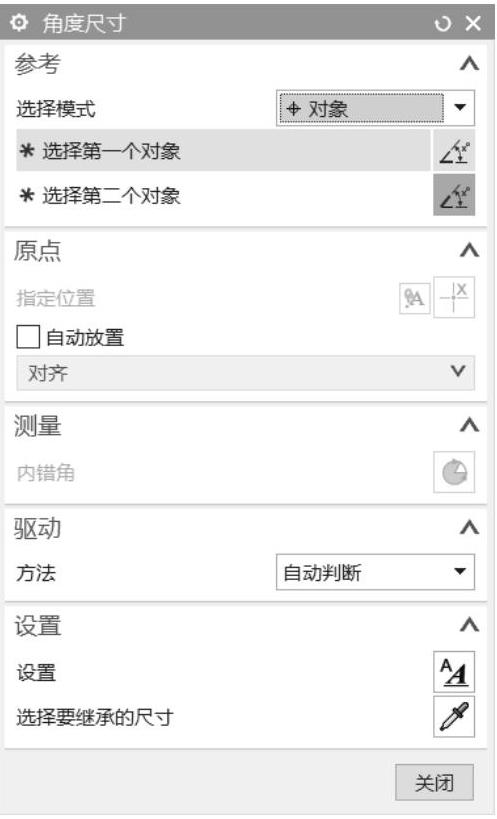

图8-90 “角度尺寸”对话框(www.daowen.com)


图8-91 设置文本方向

2.编辑选定的尺寸

在视图中创建好相关尺寸后,可以对选定尺寸进行相关的编辑操作,如添加前缀、设置尺寸公差等。

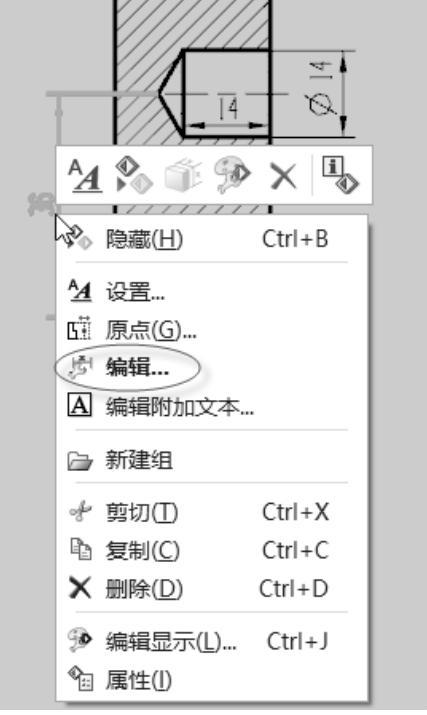

1 在旋转剖视图中选择数值为“36”的距离线性尺寸,右击,如图8-93所示,从弹出的快捷菜单中选择“编辑”命令。也可以使用鼠标直接双击该距离线性尺寸。

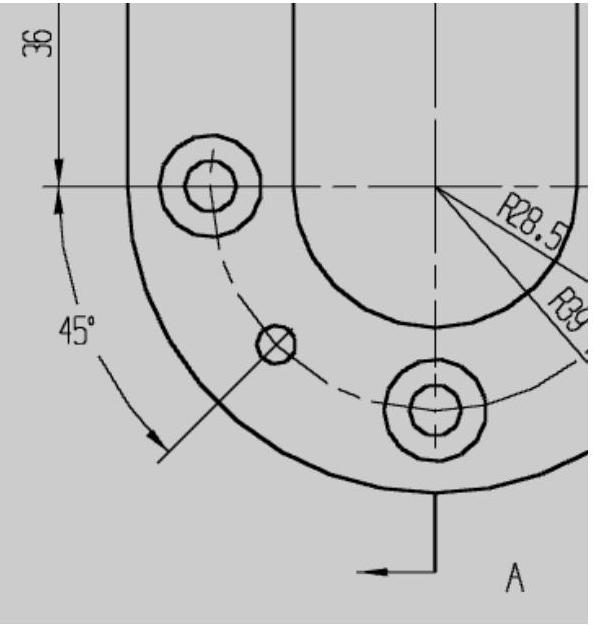

图8-92 创建一个角度尺寸


图8-93 右击选定的要编辑的尺寸

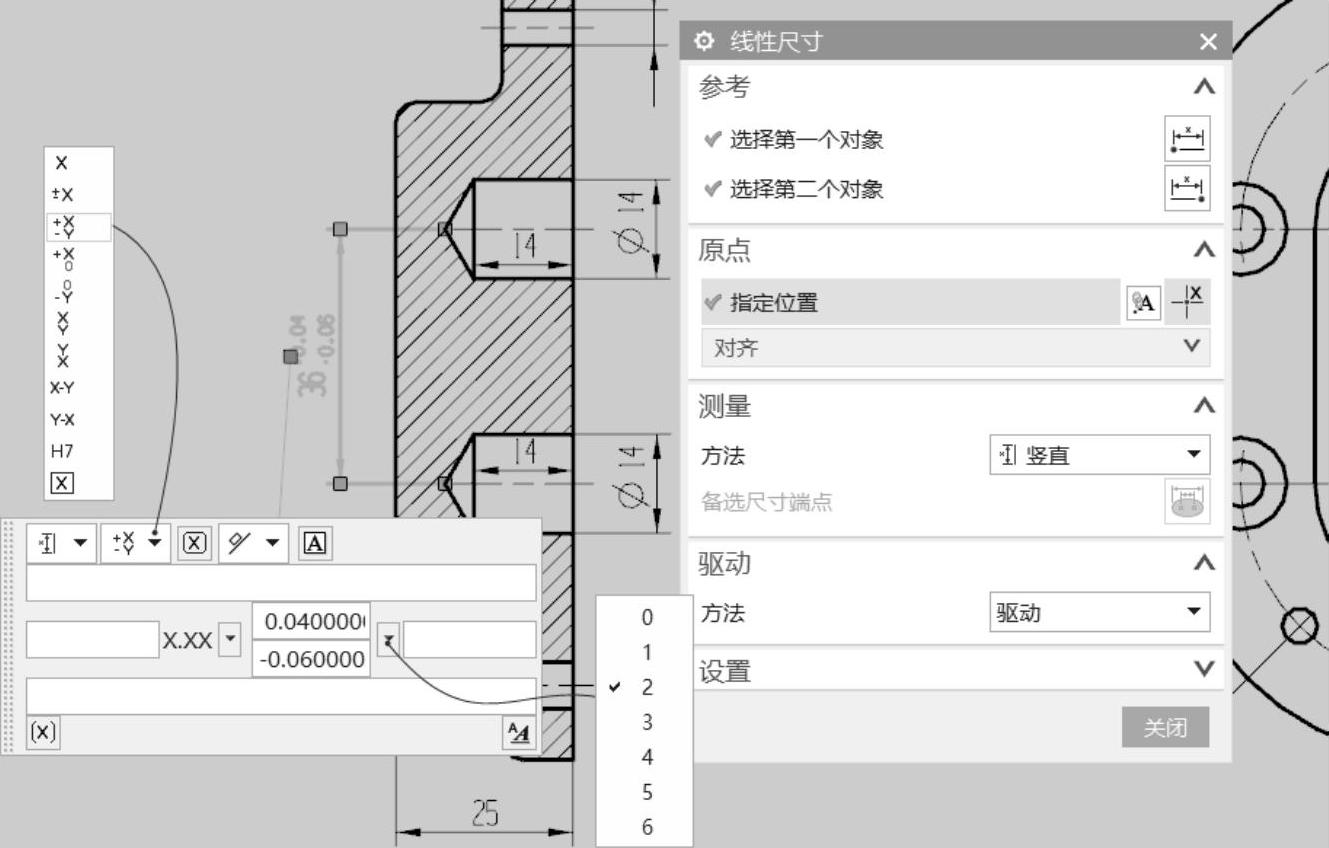

2 系统弹出“线性尺寸”对话框和一个屏显编辑栏,从屏显编辑栏的公差类型下拉列表框中选择“双向公差”图标选项,接着设置上公差值为“0.04”、下公差值为“-0.06”、公差小数点位数为“2”,如图8-94所示,然后在“线性尺寸”对话框中单击“关闭”按钮。


图8-94 为选定的尺寸设置差异化的尺寸公差等

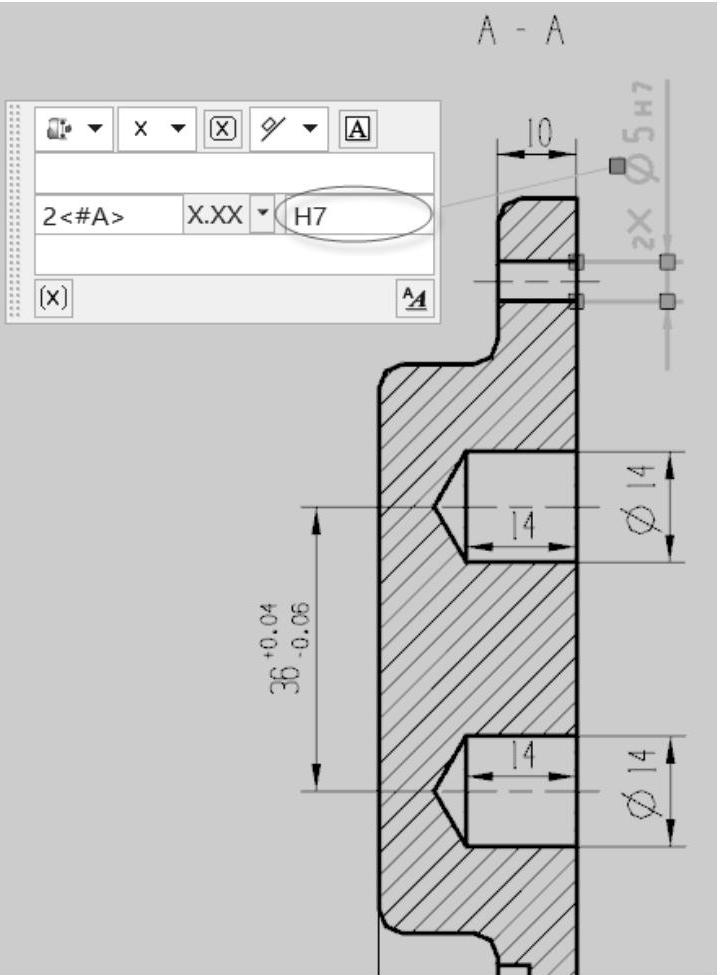

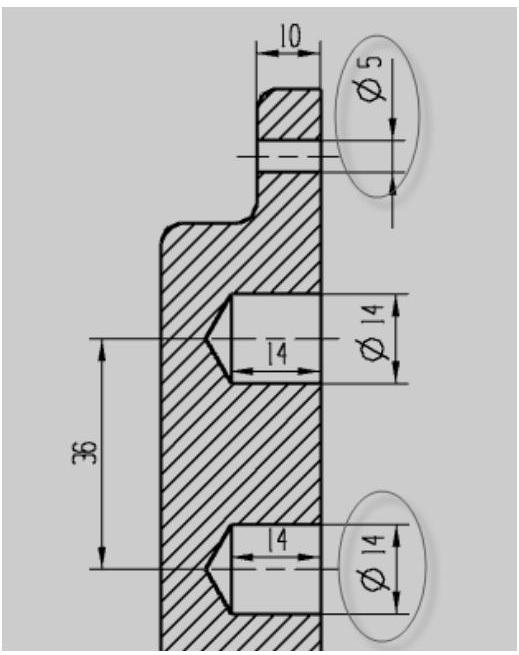

3 在旋转剖视图中双击直径为“Ø5”的尺寸,弹出“线性尺寸”对话框和一个屏显编辑栏。在屏显编辑栏中单击“编辑附加文本”按钮 978-7-111-55770-8-Chapter08-166.jpg ,弹出“附加文本”对话框。从“控件”选项组的“文本位置”下拉列表框中选择“之前”选项,在“文本输入”选项组的文本框中先输入“2”,接着在“符号”子选项组的“类别”下拉列表框中选择“制图”类别,单击“插入数量”按钮 978-7-111-55770-8-Chapter08-167.jpg ,如图8-95所示,此时该文本框中的“2”字后面增加了“<#A>”字符以表示插入数量符号。在“附加文本”对话框中单击“关闭”按钮。在屏显编辑栏的“后缀”文本框中输入“H7”,如图8-96所示,然后在“线性尺寸”对话框中单击“关闭”按钮。

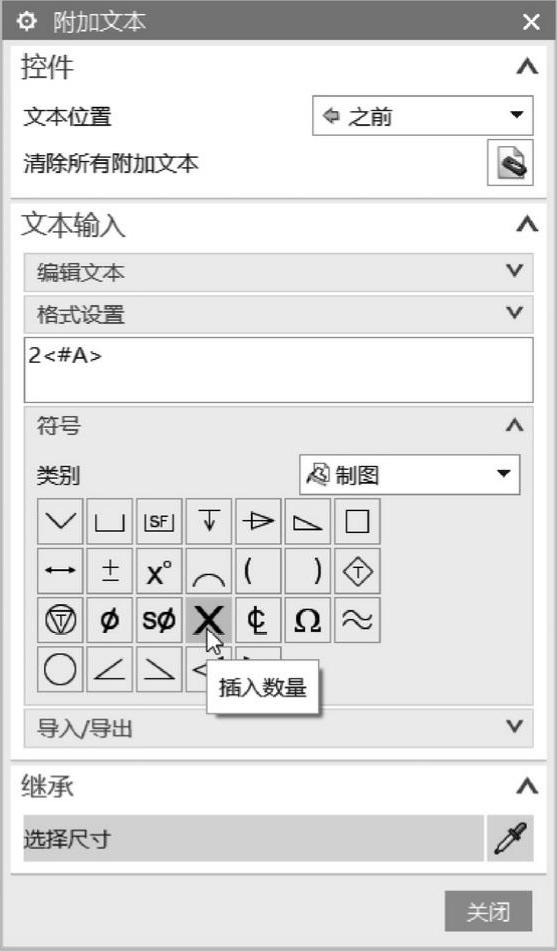

图8-95 “附加文本”对话框


图8-96 再为选定尺寸增加后缀

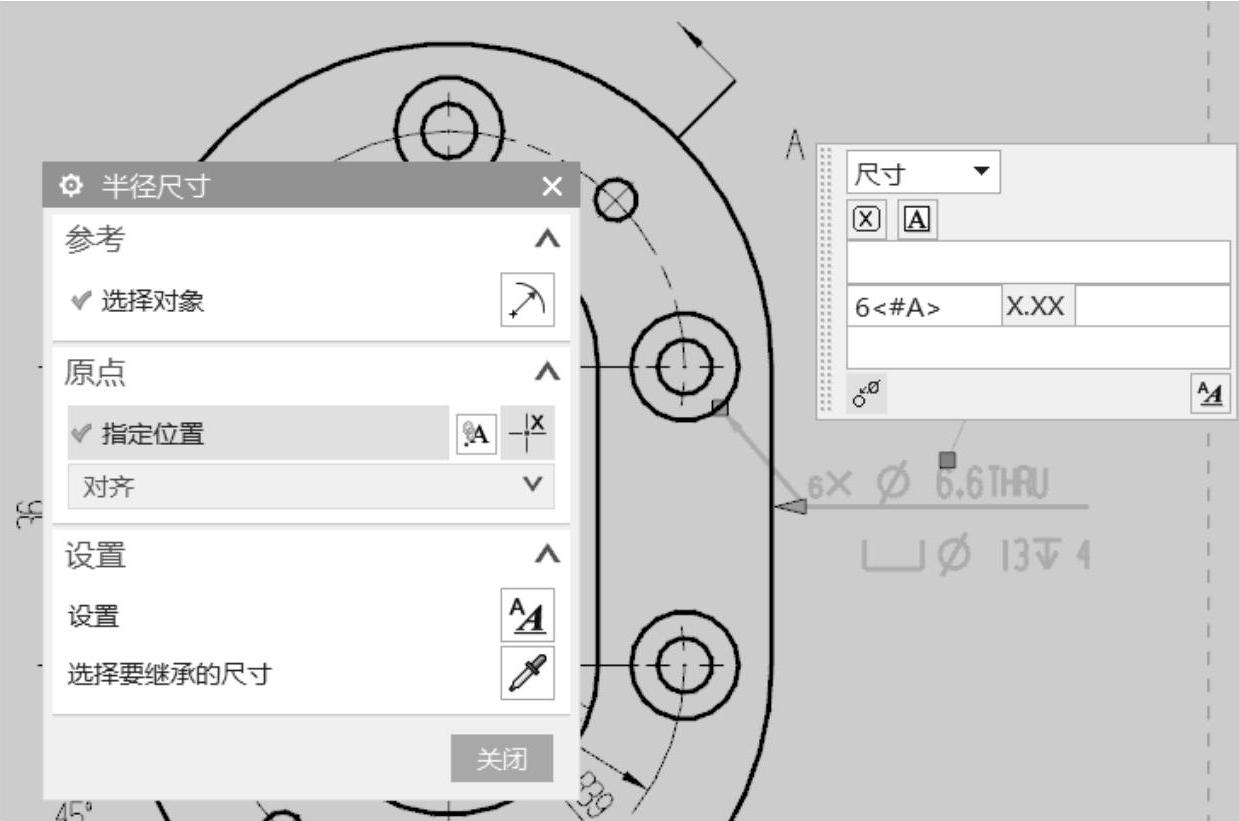

4 双击沉头孔标注,弹出“半径尺寸”对话框和一个屏显编辑栏,在屏显编辑栏的“前缀”文本框中输入“6<#A>”以表示一共有6个这样的沉头孔,如图8-97所示。编辑好之后,在“半径尺寸”对话框中单击“关闭”按钮。


图8-97 编辑沉头孔标注

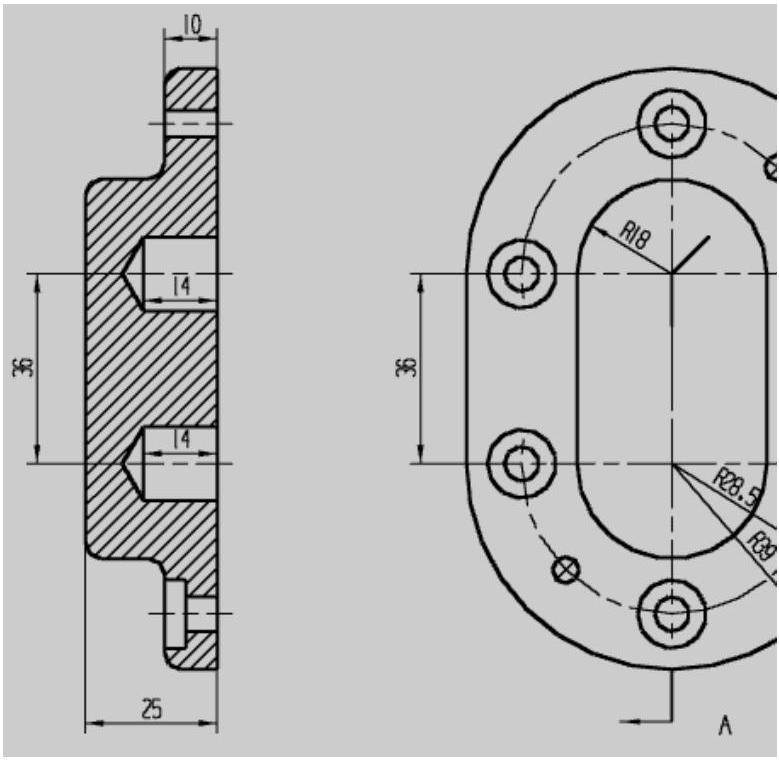

5 可以使用鼠标拖曳的方式适当调整一些尺寸的放置位置,以使图面看起来更整洁有序,参考效果如图8-98所示。

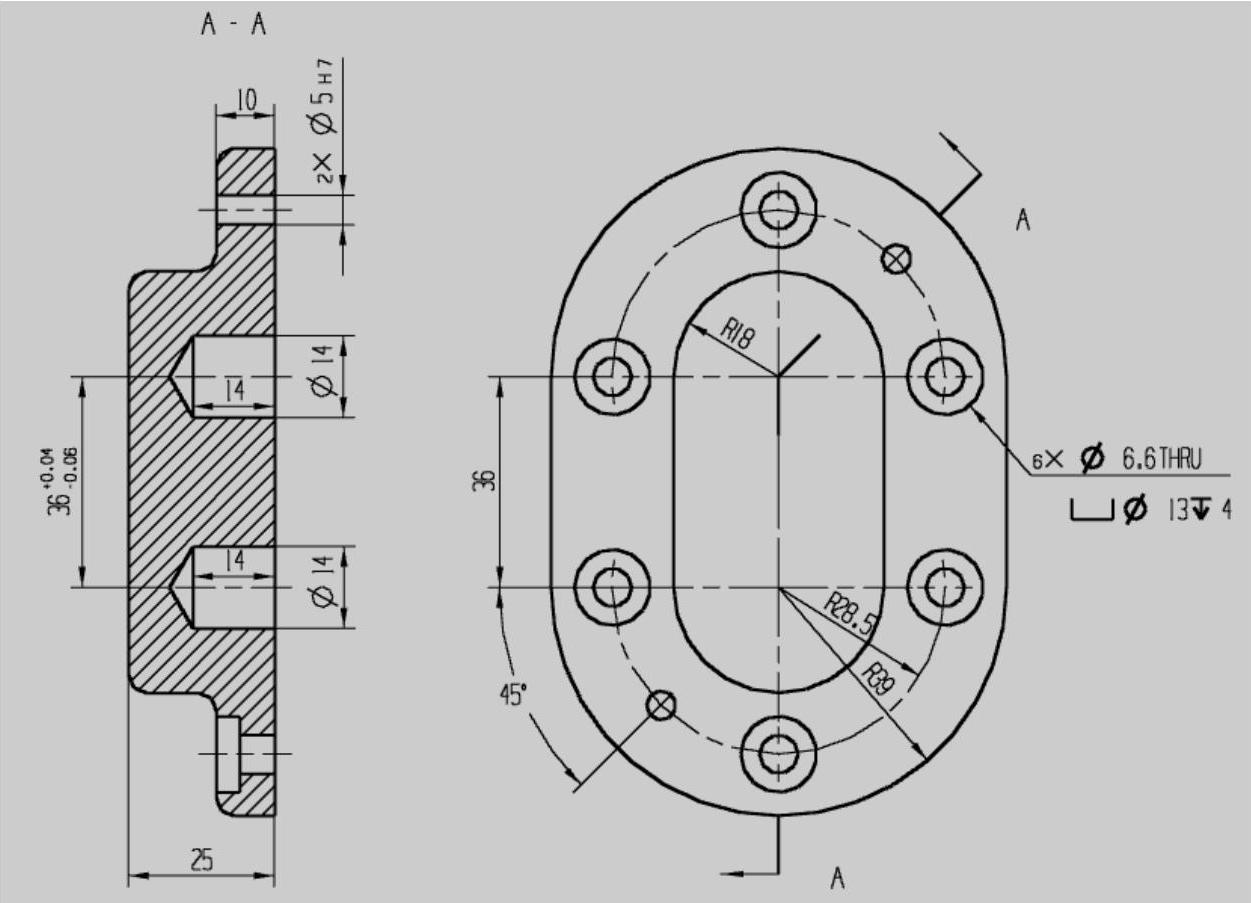

图8-98 尺寸编辑后的标注效果
