在工程图中经常会应用到中心线,中心线可用来表示一些孔轴中心位置和对称结构等。在“制图”应用模块功能区的“主页”选项卡的“注释”组中提供了一个中心线下拉菜单,该下拉菜单提供了如表8-1所示的中心线工具命令。
表8-1 制图中的中心线工具命令
下面以范例形式介绍如何在视图中插入相关中心线,涉及螺栓圆中心线、2D中心线和中心标记。本范例原始文件为“bc_bg_zxx.prt”。
1.插入螺栓圆中心线
1 进入“制图”应用模块,从功能区的“主页”选项卡的“注释”组中单击中心线下拉菜单中的“螺栓圆中心线”按钮 ,弹出如图8-74所示的“螺栓圆中心线”对话框。
2 从“类型”选项组的“类型”下拉列表框中选择“通过3个或多个点”选项。
3 在“放置”选项组中取消选中“整圆”复选框;在“设置”选项组中对照图例设置尺寸值,本例设置“(A)缝隙”值为“1.5”、“(B)虚线”值为“3”、“(C)延伸”值为“0”,取消选中“单独设置延伸”复选框,在“样式”子选项组中将线宽设置为0.13mm。
4 在视图中分别选择4个圆心定义螺栓圆中心线的位置,如图8-75所示。
图8-74 “螺栓圆中心线”对话框

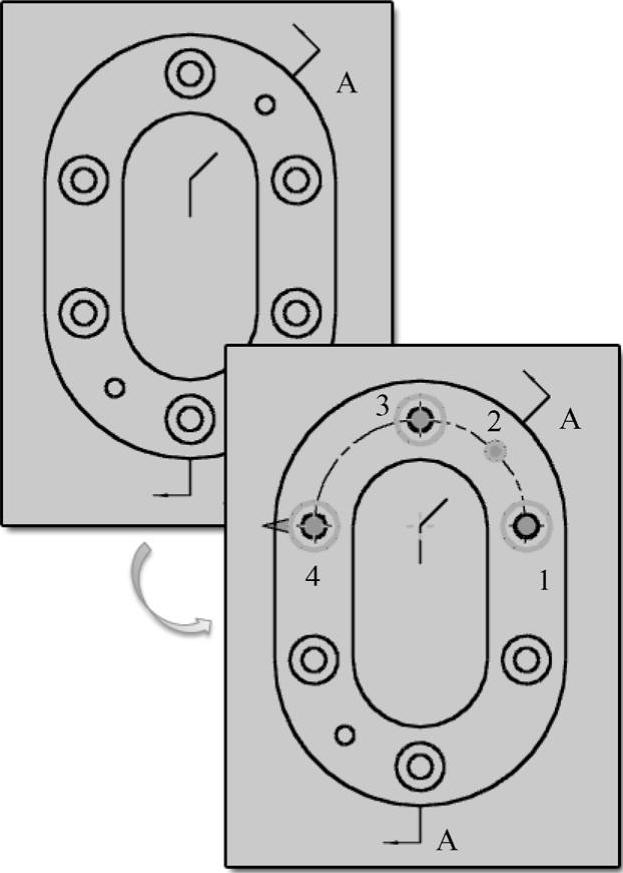

图8-75 选择4圆心点生成不完整的螺栓圆中心线
5 单击“应用”按钮,完成创建一处不完整的螺栓圆中心线。
6 使用螺栓圆中心线的默认设置,依次选择其他4个圆心点来生成另外一条不完整的螺栓圆中心线,如图8-76所示。
7 在“螺栓圆中心线”对话框中单击“确定”按钮。
说明:圆形中心线的创建过程和螺栓圆中心线的创建过程基本一致。在本例中如果单击“圆形中心线”按钮 来创建不完整的圆形中心线,则结果如图8-77所示,很明显圆形中心线没有在孔处产生十字形。

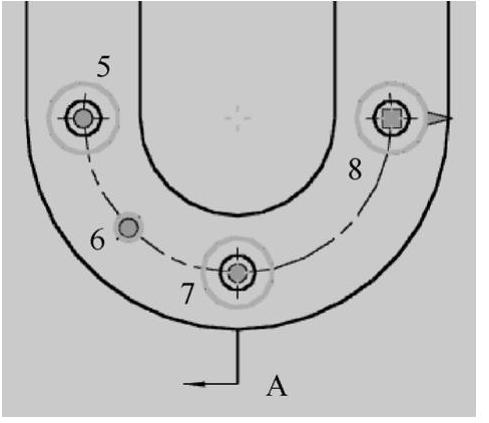

图8-76 选择4圆心生成另一条不完整的螺栓圆中心线

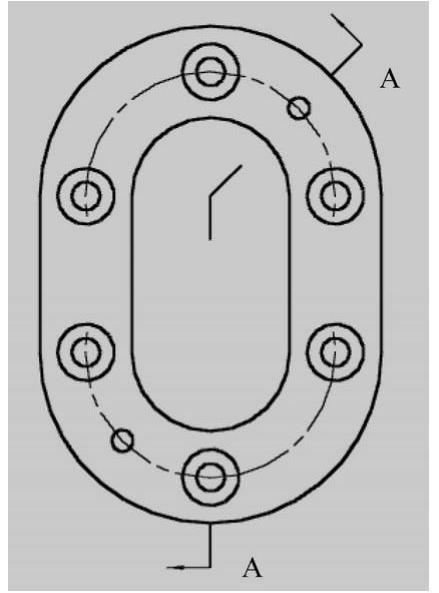

图8-77 假设创建的是圆形中心线
2.插入2D中心线(www.daowen.com)
1 在功能区的“主页”选项卡的“注释”组中单击中心线下拉菜单中的“2D中心线”按钮 ,系统弹出如图8-78所示的“2D中心线”对话框。
2 在“类型”选项组的“类型”下拉列表框中选择“从曲线”选项,接着分别选择边1和边2来生成一条2D中心线,如图8-79所示。单击“应用”按钮,完成创建第1根2D中心线。
图8-78 “2D中心线”对话框
图8-79 创建2D中心线
3 使用同样的“从曲线”方法并分别选择对象来创建第2条和第3条2D中心线,如图8-80所示。
4 在“类型”选项组的“类型”下拉列表框中选择“根据点”选项,在选择条上设置好所需的点捕捉模式(例如,选择“圆弧中心”点捕捉模式 ),在视图中分别选择两点来创建第4条2D中心线,如图8-81所示。
5 单击“2D中心线”对话框中的“确定”按钮。
3.创建中心标记

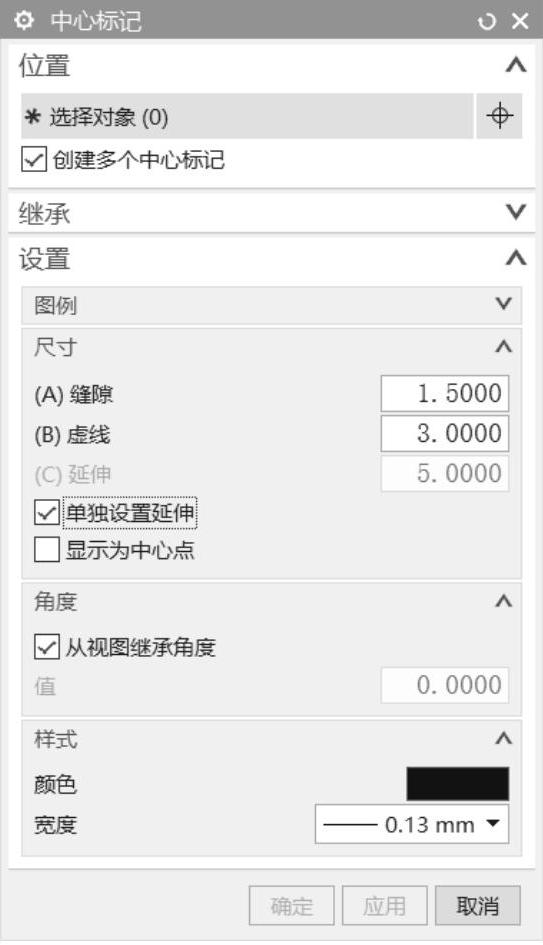

1 在功能区的“主页”选项卡的“注释”组中单击中心线下拉菜单中的“中心标记”按钮,系统弹出如图8-82所示的“中心标记”对话框。

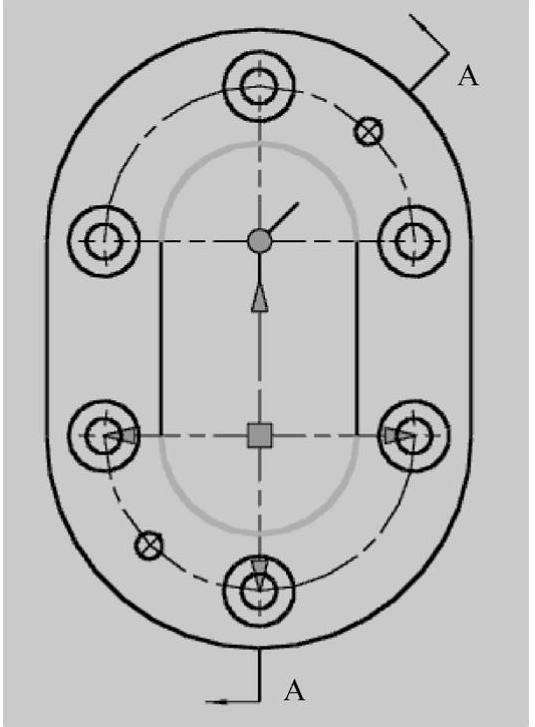

2 在“位置”选项组中选中“创建多个中心标记”复选框,分别在图形窗口中选择两个圆弧获取其相应的圆心来定义两处中心标记的位置,如图8-83所示。
3 在“中心标记”对话框中单击“确定”按钮。
图8-80 再创建两条2D中心线
图8-81 根据点创建2D中心线
图8-82 “中心标记”对话框
图8-83 创建中心标记(两处)
