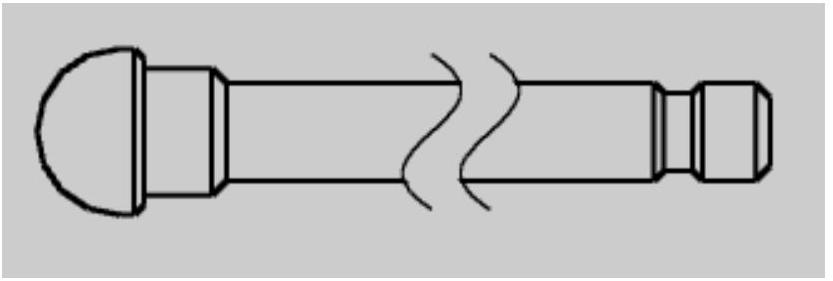

对于较长的零部件，为了让它在图纸图框内能够有效地显示相应的视图，可以考虑创建断开视图，其目的是将图纸视图分解成多个边界并进行压缩，从而隐藏不感兴趣的部分，但不影响要表达的部件信息。断开视图的应用示例如图8-56所示。

图8-56 断开视图的应用示例

在“制图”应用模块中，从功能区的“主页”选项卡的“视图”组中单击“断开视图”按钮，系统弹出“断开视图”对话框，如图8-57所示。断开视图有两种类型，即“常规”断开视图和“单侧”断开视图。

图8-57 “断开视图”对话框

下面介绍一个轴断开视图的创建步骤。用户可以打开配套范例文件“bc_dkst_x.prt”来辅助学习。

1 首先确保进入“制图”应用模块，然后在功能区的“主页”选项卡的“视图”组中单击“断开视图”按钮 ，打开“断开视图”对话框

2 在“断开视图”对话框的“类型”下拉列表框中选择“常规”选项。

3 “主模型视图”选项组中的“选择视图”按钮 处于选中状态，选择现有的一个视图作为主模型视图。可采用默认的矢量方向。

4 定义断裂线1。为了便于定义断裂线1，可以巧妙地使用选择条的点捕捉工具。例如，在选择条中单击选中“曲线上的点”按钮 ，并注意在“断裂线1”选项组中确保选中“关联”复选框，设置“偏置”值为“0”，指定锚点的方式为“自动判断的点” ，然后在轴轮廓边上捕捉合适的一点以定义断裂线1，如图8-58所示。

(www.daowen.com)

图8-58 定义断裂线1

5 定义断裂线2。在“断裂线2”选项组中确保选中“关联”复选框，从“指定锚点”下拉列表框中选择“点在曲线/边上”图标选项 ，在“偏置”文本框中输入“0”，接着在轴轮廓边上选定一点来定义断裂线2，如图8-59所示。

图8-59 定义断裂线2

6 在“设置”选项组中设置如图8-60所示的参数。

7 单击“应用”按钮，创建断开视图后的效果如图8-61所示。

8 在“断开视图”对话框中单击“关闭”按钮 。

图8-60 在“设置”选项组中设置相关参数

图8-61 创建断开视图
