可以通过在任何父图纸视图中移除一个部件区域来创建一个局部剖视图,即局部剖视图是使用剖切面局部剖开机件而得到的剖视图,典型示例如图8-44所示。局部剖视图是在现有的视图中产生,而不在现有视图外生成新的剖视图。

在UG NX 11.0的“制图”建模模块中,在创建局部剖视图之前需要对要剖切的视图定义好剖切边界线。剖切边界线的定义必须在扩展环境下进行。下面通过一个范例来介绍如何在一个视图中创建局部剖视图。

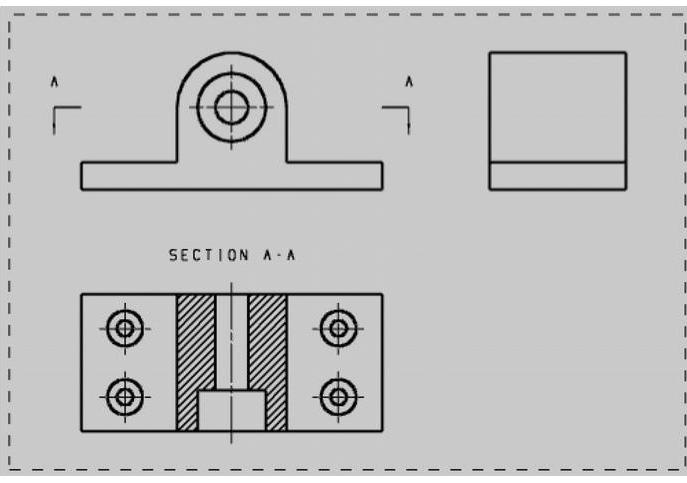

1 按〈Ctrl+O〉快捷键,弹出“打开”对话框,选择“bc_jbpst_x.prt”配套文件,单击“OK”按钮,该文件的图纸页上已经存在着如图8-45所示的3个视图。

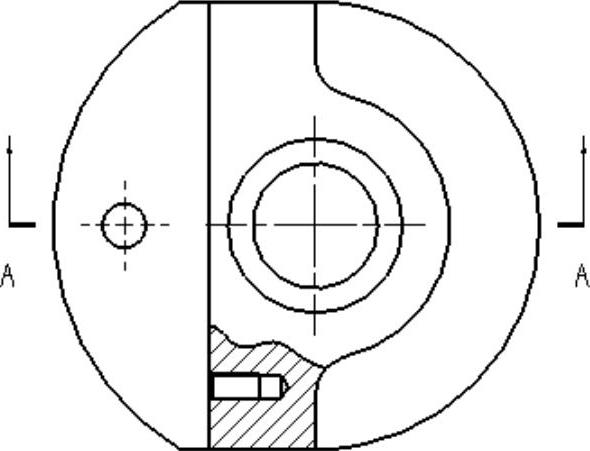

图8-44 局部剖视图示例


图8-45 原始的3个视图

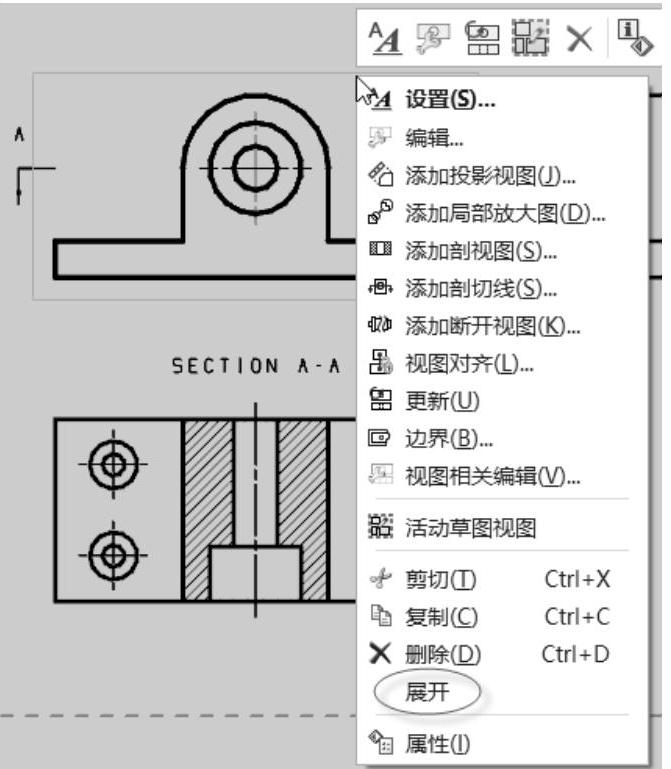

2 选择左上第一个视图,接着单击鼠标右键,弹出一个快捷菜单,如图8-46所示。从该快捷菜单中选择“展开”命令,从而进入该视图的“扩展”模式。在上边框条中单击“菜单”按钮 978-7-111-55770-8-Chapter08-83.jpg ,选择“插入”|“曲线”|“艺术样条”命令,弹出“艺术样条”对话框,在“参数化”选项组中选中“封闭”复选框,绘制如图8-47所示的封闭的艺术样条曲线,该曲线将用作局部剖切的边界线。


图8-46 右击要添加剖切边界线的视图

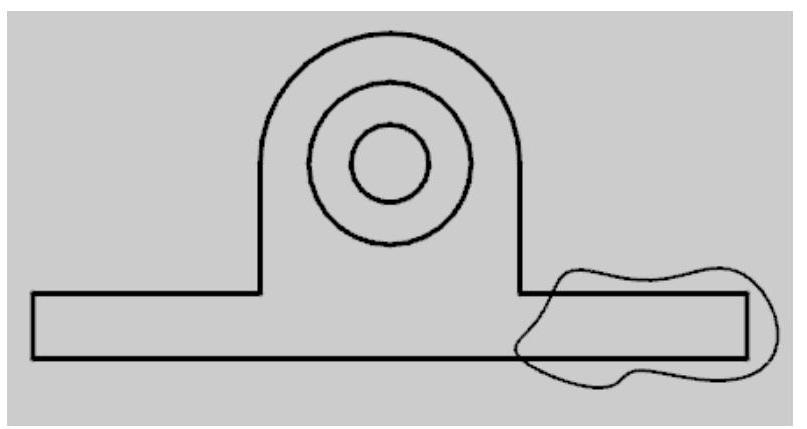

图8-47 绘制封闭的艺术样条曲线

说明:如果在单击“菜单”按钮 978-7-111-55770-8-Chapter08-86.jpg 后发现“插入”菜单中没有“曲线级联菜单,那么便需要经过手动定制的方式将“曲线”级联菜单添加到“插入”菜单下,其方法是按〈Ctrl+1〉快捷键,弹出“定制”对话框,切换至“项”选项卡,从“类别”列表框中选择“菜单”类别的“插入”子类别,接着在“项”列表框中选择“曲线”级联菜单名称,如图8-48所示,并将“曲线”级联菜单拖到上边框条的“菜单”|“插入”菜单中释放即可。

3 完成绘制边界线后,在图形窗口中单击鼠标右键,接着从快捷菜单中选择“扩大”展开)命令以取消选中该命令,返回到制图工作状态。这样便建立了与选择视图相关联的边界线。

4 在功能区的“主页”选项卡的“视图”组中单击“局部剖视图”按钮 978-7-111-55770-8-Chapter08-87.jpg ,系统弹出如图8-49所示的“局部剖”对话框。选择“创建”单选按钮,确保选中“选择视图”按钮 978-7-111-55770-8-Chapter08-88.jpg 使之处于被选中的状态,在图纸页上选择一个要生成局部剖的视图,或者在“局部剖”对话框的视图列表框中选择“Front@1”视图作为要生成局部剖的视图。

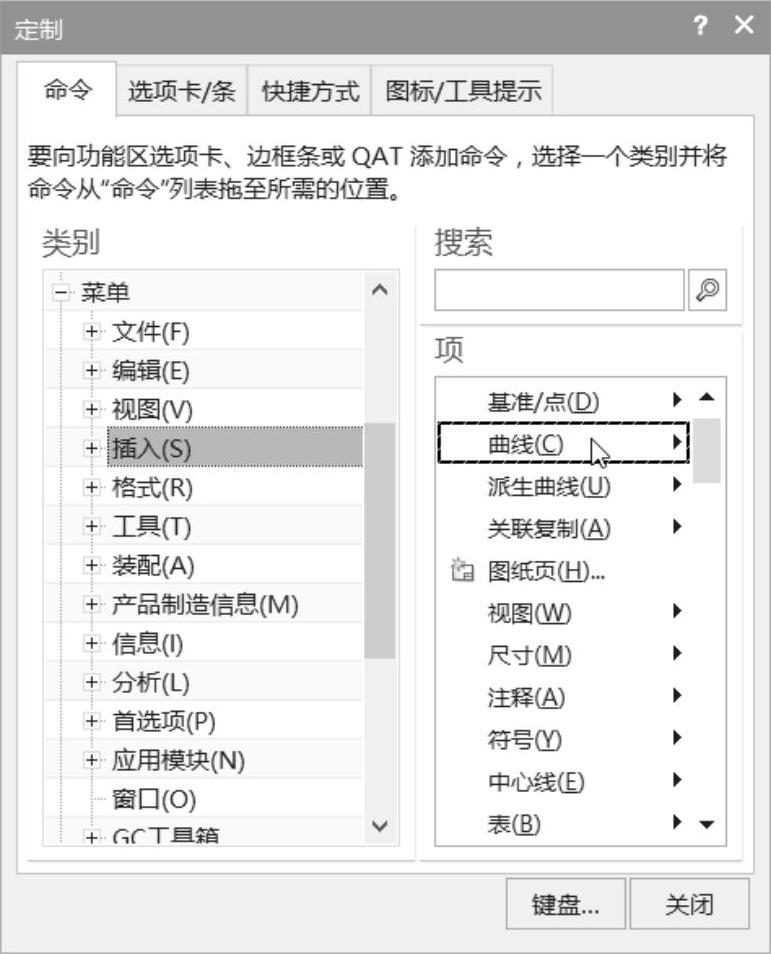

图8-48 “定制”对话框

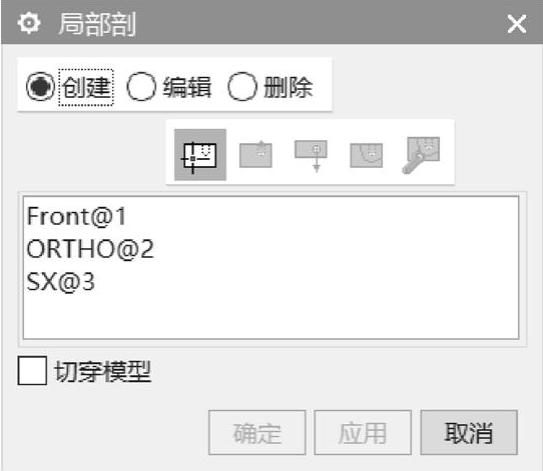

图8-49 “局部剖”对话框(1)(www.daowen.com)

5 定义基点。基点是用于指定剖切位置的基本点。选择要生成局部剖的视图后,“指出基点”按钮 978-7-111-55770-8-Chapter08-91.jpg 被自动激活,此时可以选择一点来指出局部剖视图的剖切基点,该点位于关联视图(如相应的投影视图等)中。例如,在本例中,从关联视图中捕捉到一个圆心点定义局部剖的剖切基点,如图8-50所示。

6 指出拉伸矢量。指出基点位置后,“局部剖”对话框中的“指出拉伸矢量”按钮 978-7-111-55770-8-Chapter08-92.jpg 被自动激活,并提供矢量选项和矢量工具按钮,如图8-51所示。此时在图形窗口中会显示默认的投影方向,可以接受默认的方向,也可以用矢量功能定义其他方向作为投影方向。如果想反转矢量方向,可单击“矢量反向”按钮。本例接受默认的拉伸矢量(即投影方向)。指出拉伸矢量后,单击鼠标中键可继续下一个操作步骤。

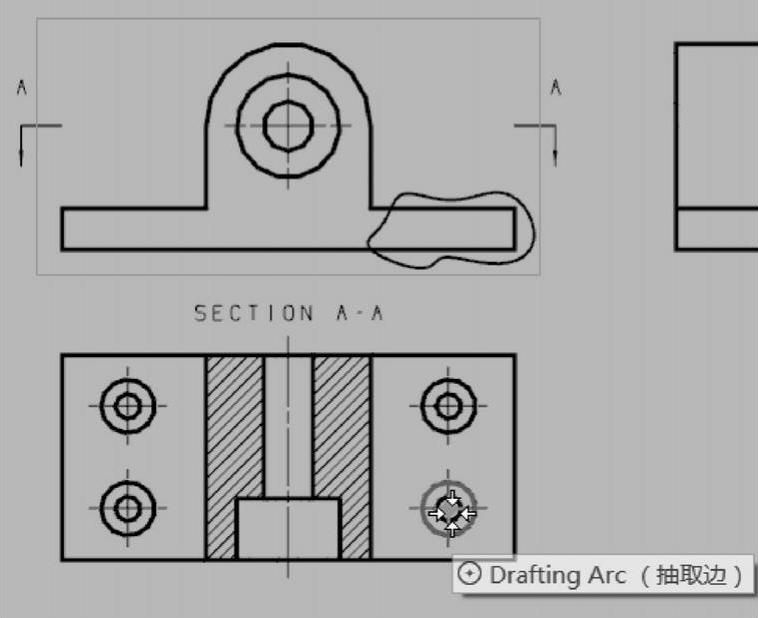

图8-50 定义基点

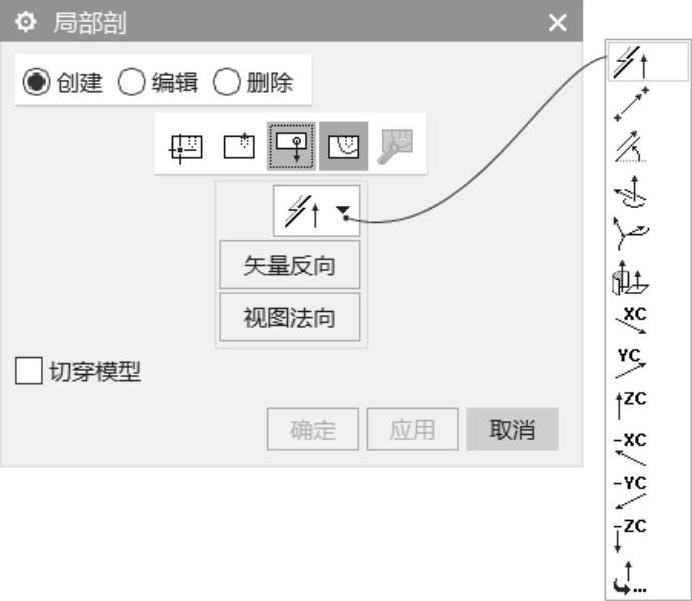

图8-51 “局部剖”对话框(2)

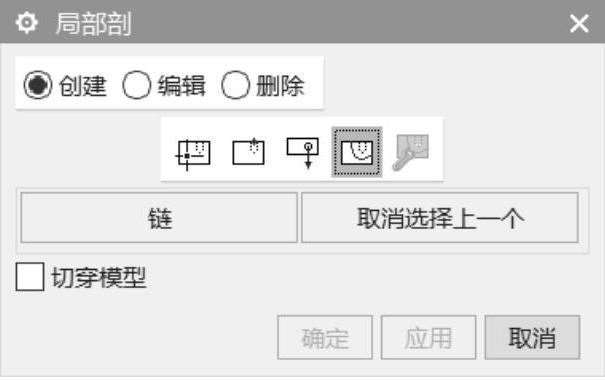

7 选择剖视边界曲线。在“局部剖”对话框中确保选中(激活)“选择曲线”按钮 978-7-111-55770-8-Chapter08-95.jpg ,如图8-52所示,选择之前绘制的样条曲线,如图8-53所示。如果单击“链”按钮,则需要分别选择链的起始曲线和终止曲线来定义剖视边界。


图8-52 “局部剖”对话框(3)


图8-53 选择曲线

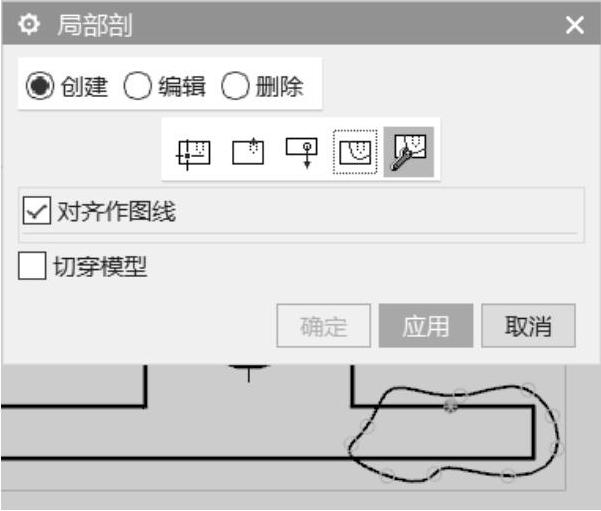

8 修改边界曲线。选择边界曲线后,“修改边界曲线”按钮被自动激活,同时在对话框中出现一个“对齐作图线”复选框,以及在边界曲线中出现曲线定义点,如图8-54所示。用户可以通过在边界曲线中选择曲线定义点来编辑修改边界曲线的形状。

9 在“局部剖”对话框中单击“应用”按钮,完成创建如图8-55所示的局部剖视图。

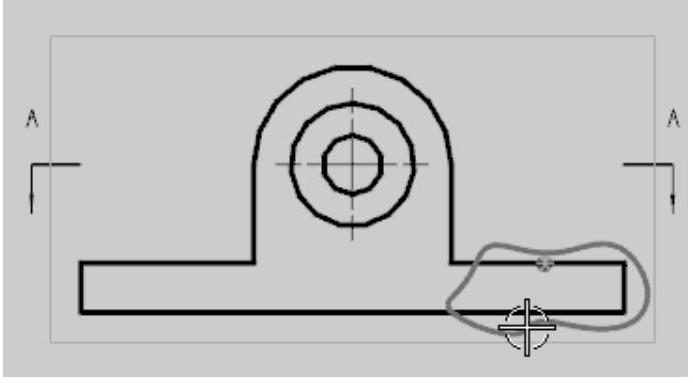

图8-54 编辑边界曲线

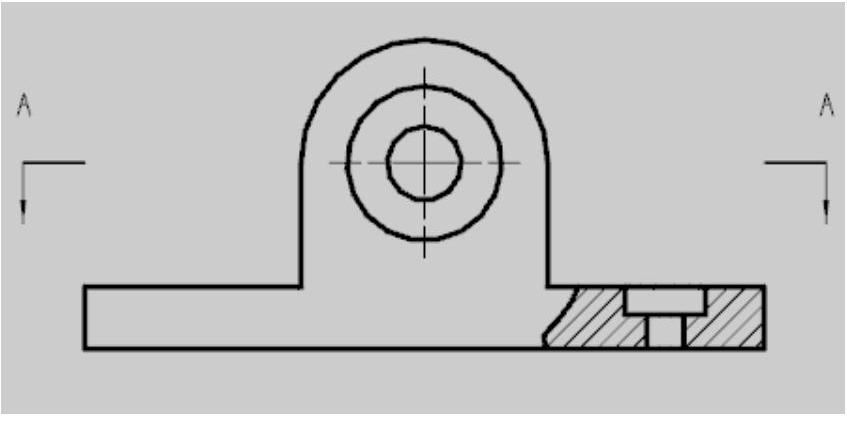

图8-55 完成创建局部剖视图

通过“局部剖”对话框,用户还可以对选定的局部剖进行编辑操作或删除操作。
