本实战综合范例侧重的知识点除了装配约束之外，还包括阵列组件等。本实战范例要完成的产品整体效果如图7-56所示，该产品为固态硬盘盒产品。

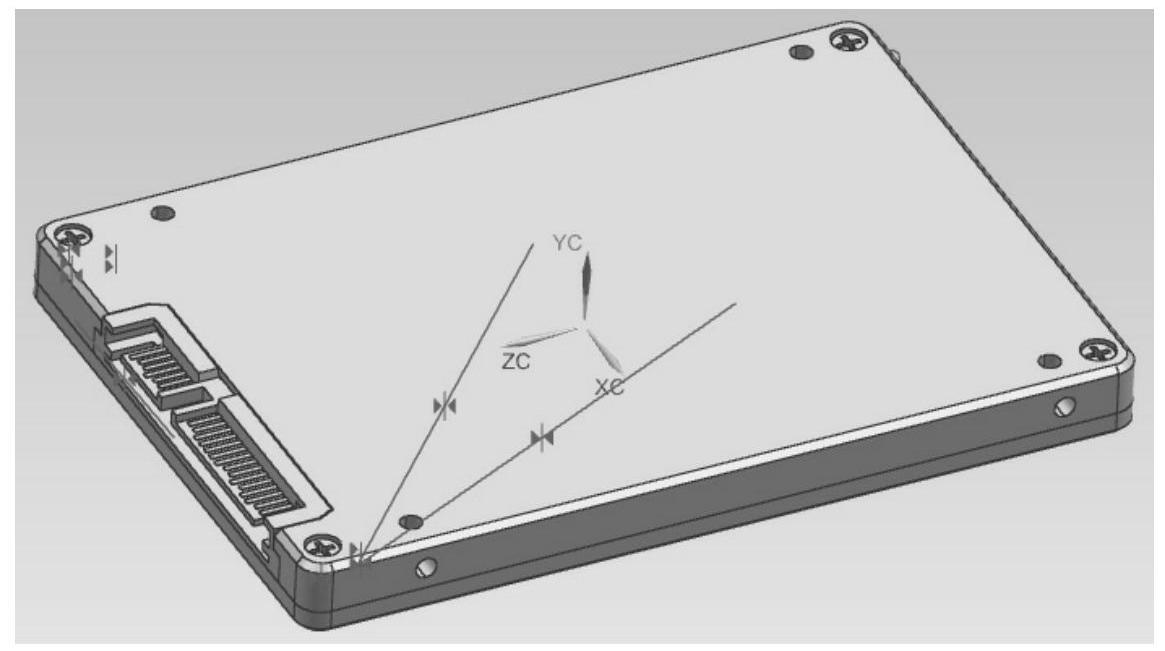

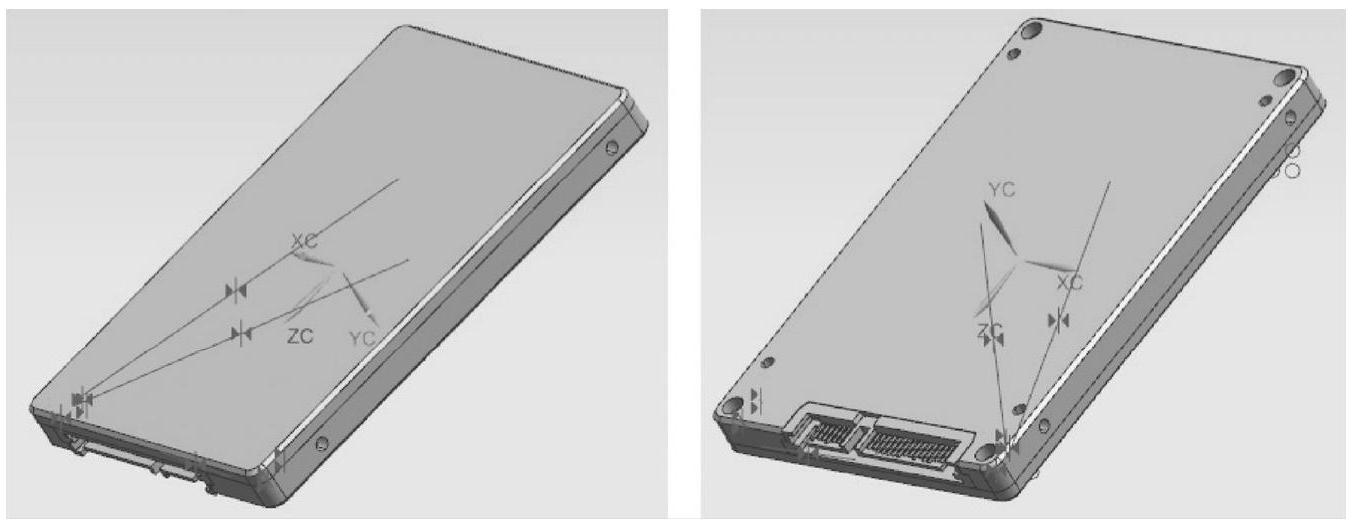

图7-56 完成的整体效果

该产品装配操作的过程如下。

1.新建一个装配文件

1 启用UG NX 11.0后，按〈Ctrl+N〉快捷键，打开“新建”对话框。

2 在“模型”选项卡的“模板”列表框中选择名称为“装配”的公制模板。

3 指定新文件名为“bc_c7_r1_asm”，接着指定要保存到的文件夹（即指定保存路径）。

4 单击“确定”按钮。

2.装配铝制外壳A

1 在弹出的“添加组件”对话框中单击“打开”按钮 ，系统弹出“部件名”对话框。选择本书配套的“BC_7_R2_SSD_W1”部件文件（位于“zonghefanli”文件夹内），单击“OK”按钮。

2 在“添加组件”对话框的“放置”选项组中，从“定位”下拉列表框中选择“绝对原点”选项；在“复制”选项组的“多重添加”下拉列表框中选择“无”选项；展开“设置”选项组，从“引用集”下拉列表框中选择“模型（“MODEL”）”选项，从“图层选项”下拉列表框中选择“原始的”选项，如图7-57所示。

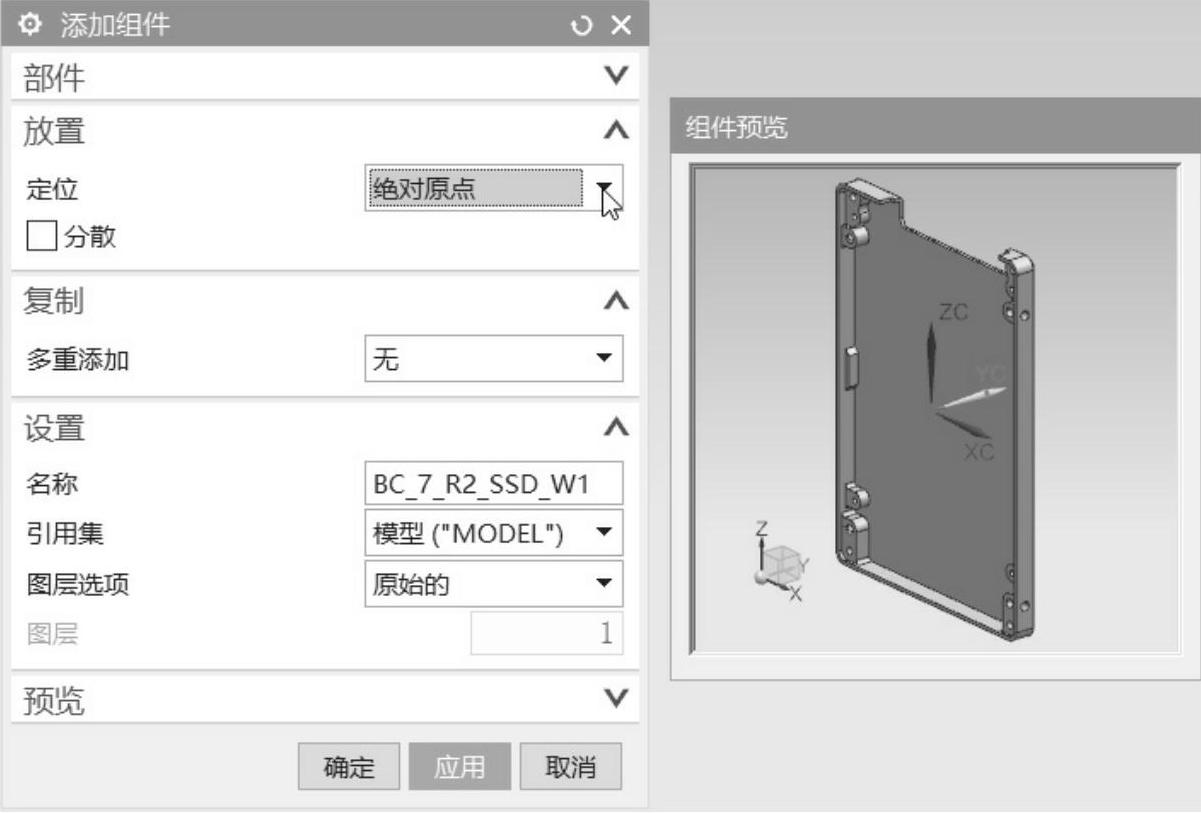

图7-57 添加组件

在“添加组件”对话框中单击“确定”按钮。

3.将电路板装入铝制外壳A中

在功能区的“装配”选项卡的“组件”组中单击“添加”按钮 ，系统弹出“添加组件”对话框。

2 在“部件”选项组中单击“打开”按钮 ，系统弹出“部件名”对话框。选择“BC_7_R2_SSD_PCB”部件文件，单击“OK”按钮。

3 该部件（电路板）显示在“组件预览”窗口中，在“添加组件”对话框中展开“放置”选项组，从“定位”下拉列表框中选择“根据约束”选项，其他选项采用默认设置。在“添加组件”对话框中单击“应用”按钮，系统弹出“装配约束”对话框。

4 从“约束类型”列表框中选择“接触对齐”选项 ，从“要约束的几何体”选项组的“方位”下拉列表框中选择“首选接触”选项，接着在电路板部件中选择要接触的一个面，并在外壳A中选择相接触的配对面，如图7-58所示（在这里，只勾选“预览窗口”复选框，而取消选中“在主窗口中预览组件”复选框），然后单击“应用”按钮。

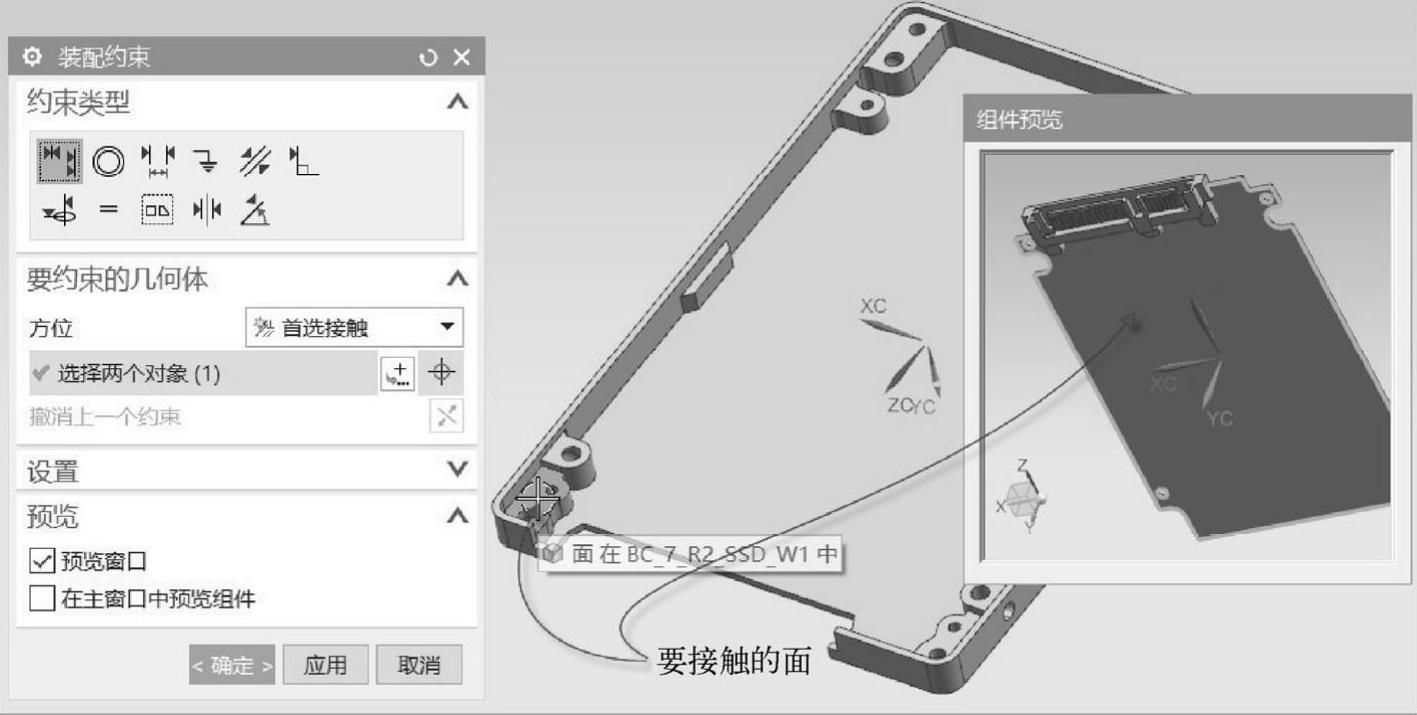

图7-58 定义接触对齐

5 在“约束类型”列表框中选择“接触对齐”选项 ，在“要约束的几何体”选项组的“方位”下拉列表框中选择“自动判断中心/轴”选项，先自动判断一对要对齐的中心轴，使用同样的方法再自动判断另一对要对齐约束的中心轴，此时可以在“预览”选项组中增加勾选“在主窗口中预览组件”复选框，预览效果如图7-59所示。

6 在“装配约束”对话框中单击“确定”按钮。

4.装配第1个螺钉用于拧紧电路板

1 返回到“添加组件”对话框，在“部件”选项组中单击“打开”按钮 ，系统弹出“部件名”对话框。选择“BC_7_R2_LD1”（螺钉1零件）部件文件，单击“OK”按钮。

2 螺钉1零件显示在“组件预览”窗口中，展开“添加组件”对话框的“放置”选项组，从“定位”下拉列表框中选择“根据约束”选项，其他默认，然后单击“确定”按钮。

3 系统弹出“装配约束”对话框，在“约束类型”列表框中选择“接触对齐”选项 ，在“要约束的几何体”选项组的“方位”下拉列表框中选择“接触”选项，接着选择要接触约束的两个面（先选择面1，再选择面2），如图7-60所示，单击“应用”按钮.

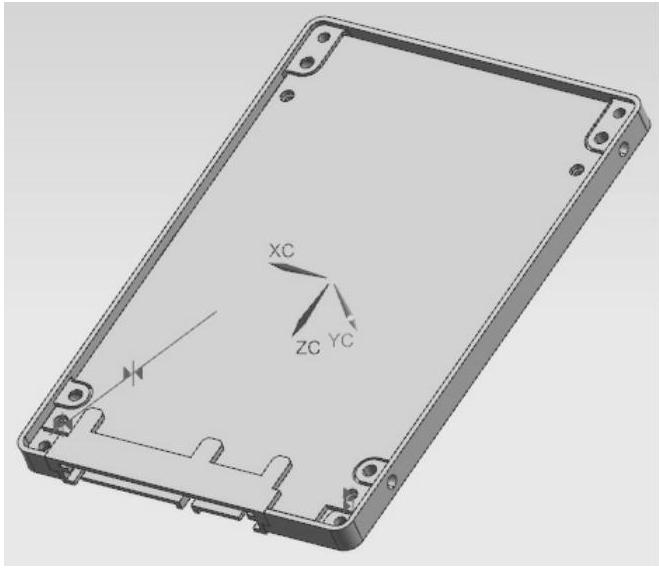

图7-59 预览效果

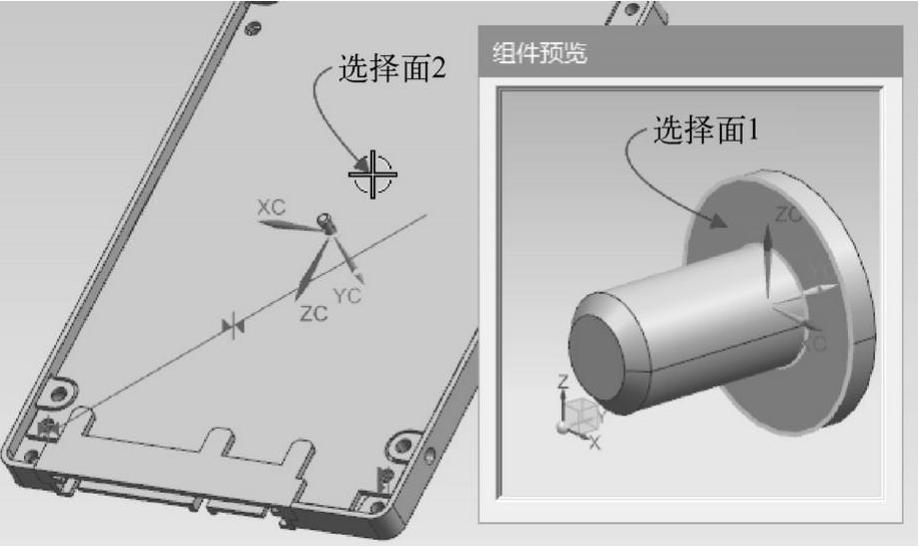

图7-60 选择要接触的两个面

4 在“约束类型”列表框中选择“接触对齐”选项 ，在“要约束的几何体”选项组的“方位”下拉列表框中选择“自动判断中心/轴”选项，接着分别在螺钉和装配体中选择要配合的一对对象（指定自动判断的两个中心轴），如图7-61所示。

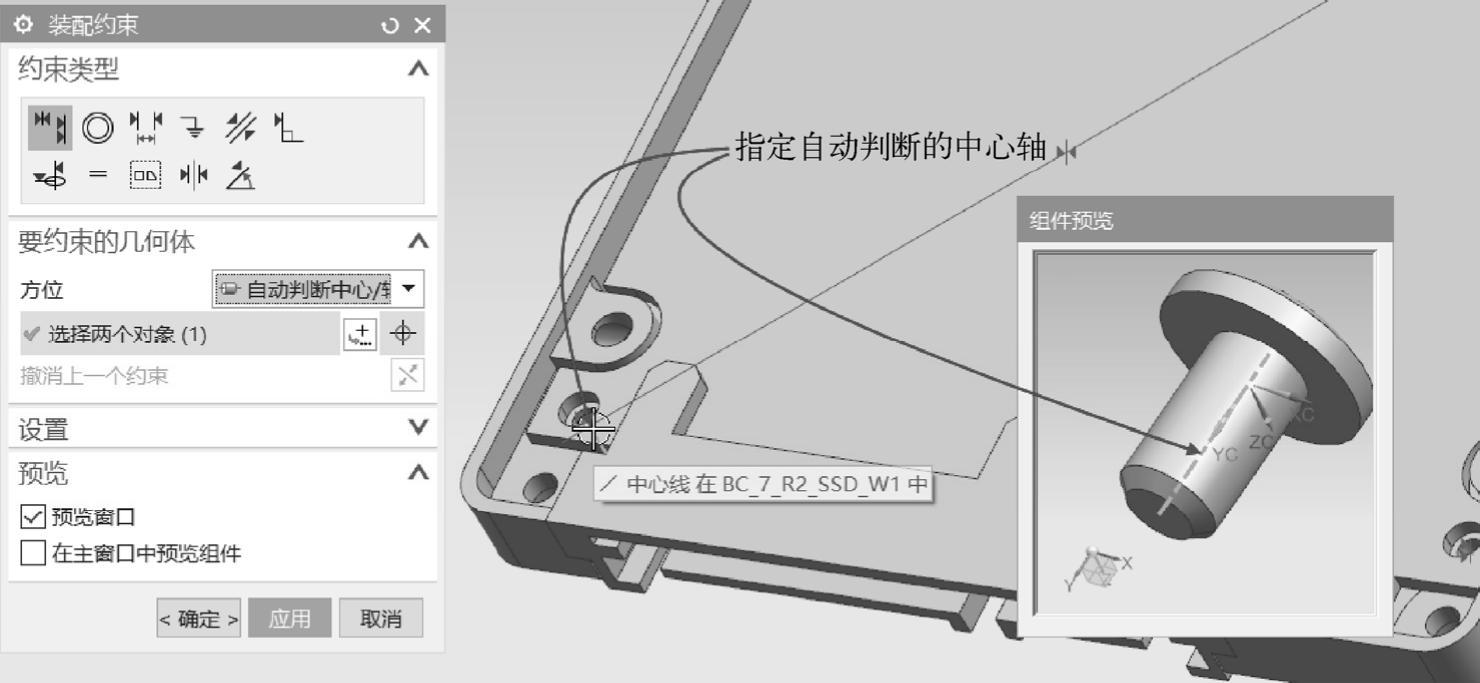

图7-61 自动判断中心/轴

在“装配约束”对话框中单击“确定”按钮，完成装配该螺钉1后的装配体如图7-62所示。

5.阵列组件以完成装配全部的螺钉1零件

1 选择螺钉1零件，在功能区的“装配”选项卡的“组件”组中单击“阵列组件”按钮，弹出“阵列组件”对话框。

2 在“阵列定义”选项组的“布局”下拉列表框中选择“线性”选项，如图7-63所示。

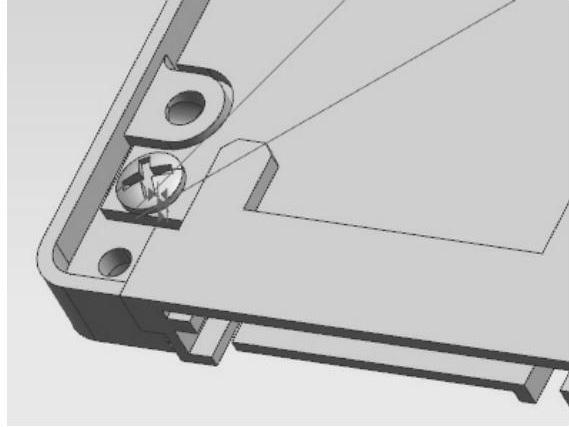

图7-62 装配好一个用于拧紧电路板的螺钉(www.daowen.com)

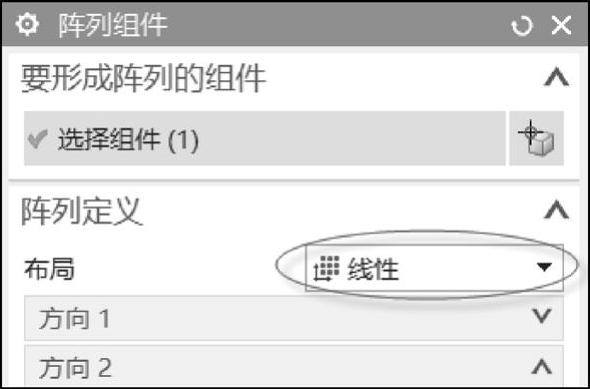

图7-63 选择“线性”布局

3 在“阵列定义”选项组的“方向1”子选项组中，从“指定矢量”下拉列表框中选择“自动判断的矢量”图标选项 ，在模型中选择边1定义方向1，并设置方向1的间距方式为“数量和间隔”、数量为“2”、节距值为“60.8”；在“方向2”子选项组中选中“使用方向2”复选框，从该子选项组的“指定矢量”下拉列表框中选择“自动判断的矢量”图标选项 ，在模型中选择边2定义方向2，方向2的间距方式也为“数量和间隔”，并设置数量为“2”、节距值为“-74.8”，如图7-64所示。

4 在“设置”选项组中选中“动态定位”复选框和“关联”复选框.

5 单击“确定”按钮，结果如图7-65所示。

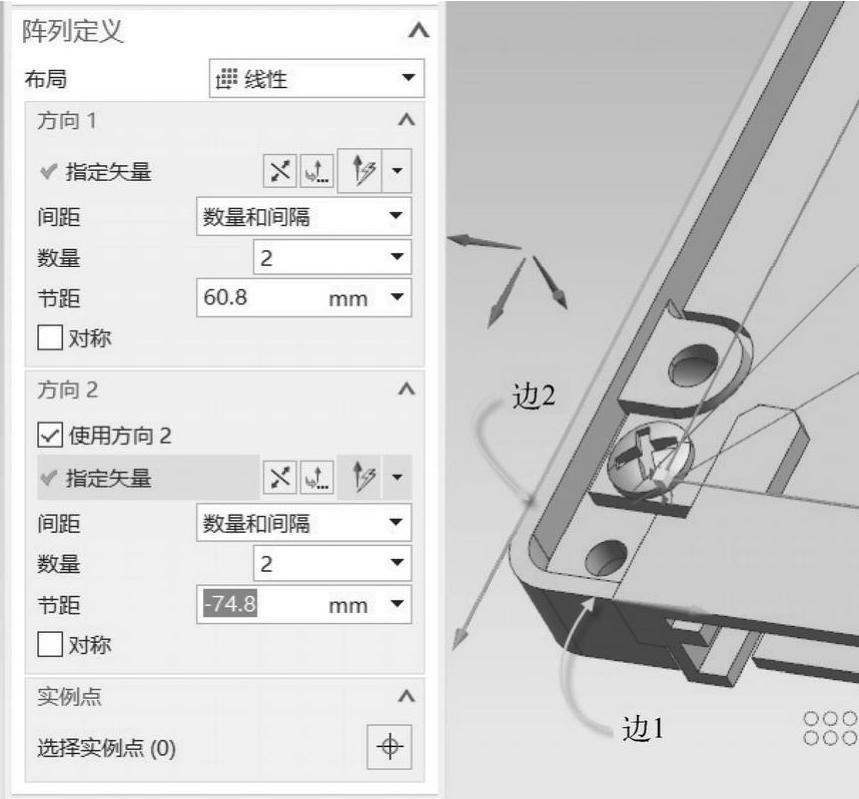

图7-64 线性阵列定义

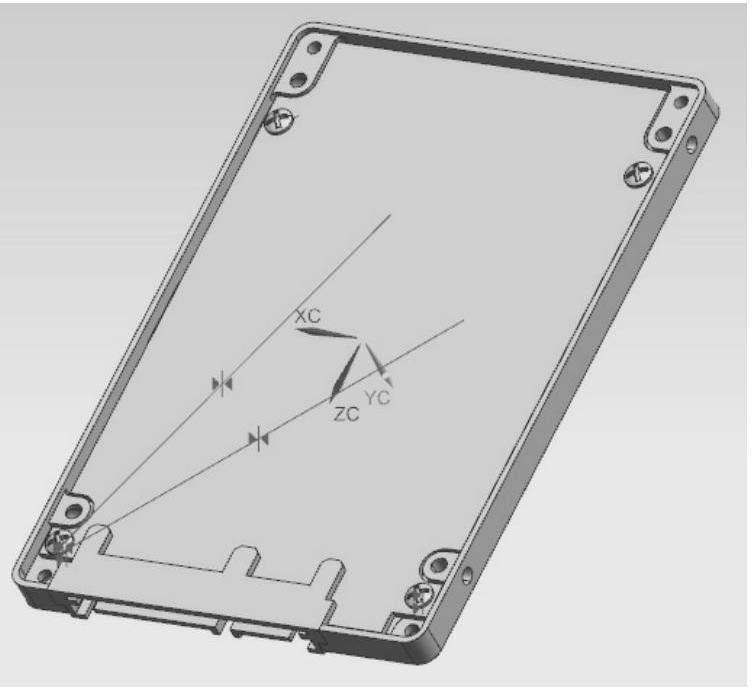

图7-65 完成线性阵列组件

6.装配铝制外壳B

1 在功能区的“装配”选项卡的“组件”组中单击“添加”按钮 ，系统弹出“添加组件”对话框。

2 在“部件”选项组中单击“打开”按钮 ，系统弹出“部件名”对话框。选择“BC_7_R2_SSD_W2”（铝制外壳B）部件文件，单击“OK”按钮。

3 铝制外壳B零件显示在“组件预览”窗口中，展开“添加组件”对话框的“放置”选项组，从“定位”下拉列表框中选择“根据约束”选项，其他采用默认设置，单击“应用”按钮，系统弹出“装配约束”对话框。

4 在“约束类型”列表框中选择“接触对齐”选项 ，在“要约束的几何体”选项组的“方位”下拉列表框中选择“接触”选项，在“组件预览”窗口中选择外壳B中的面1,在装配体中选择面2，如图7-66所示，然后在“装配约束”对话框中单击“应用”按钮。

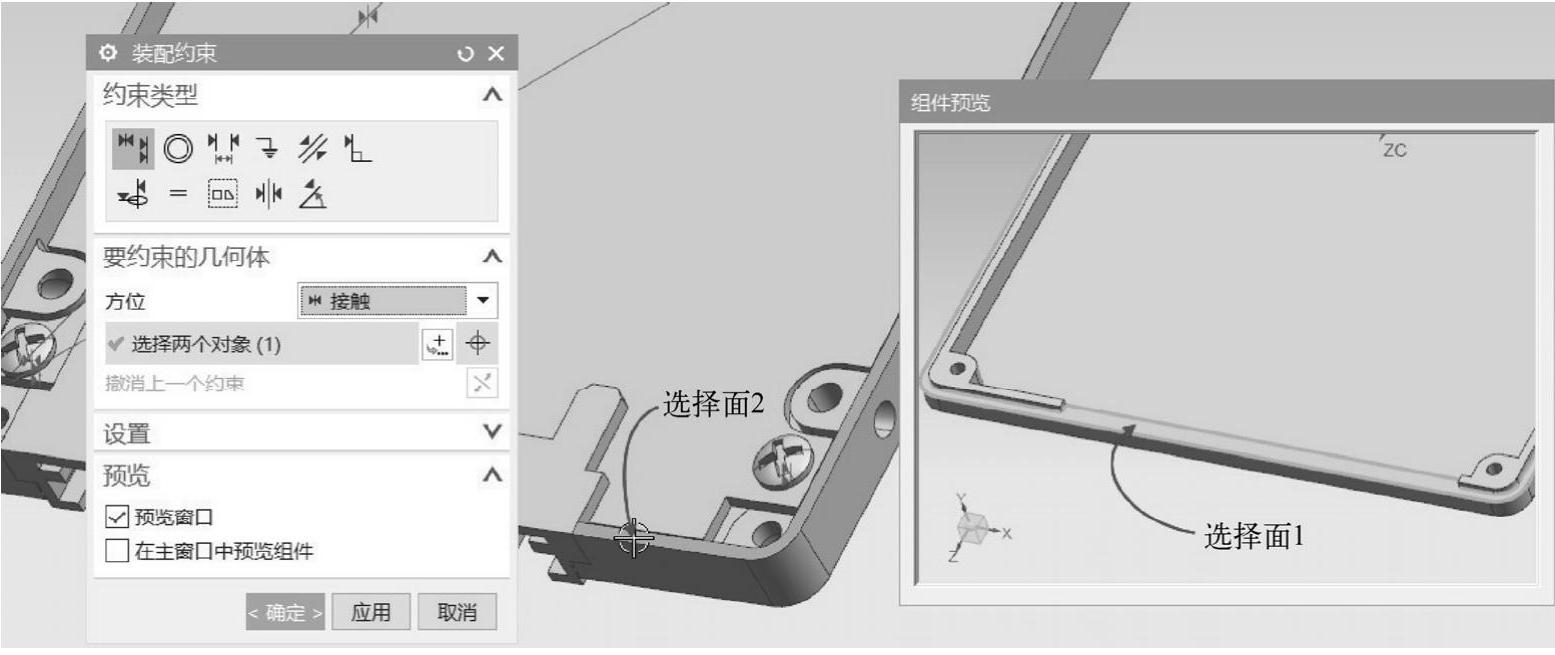

图7-66 指定接触约束的面1和面2

5 在“约束类型”列表框中选择“接触对齐”选项 ，在“要约束的几何体”选项组的“方位”下拉列表框中选择“自动判断中心/轴”选项，先自动判断一对要对齐的中心轴外壳B和外壳A中要配合的其中一对安装孔的轴线），使用同样的方法再自动判断另一对要对齐约束的中心轴（外壳B和外壳A中要配合的第2对安装孔的轴线）。

6 在“装配约束”对话框中单击“确定”按钮，效果如图7-67所示。

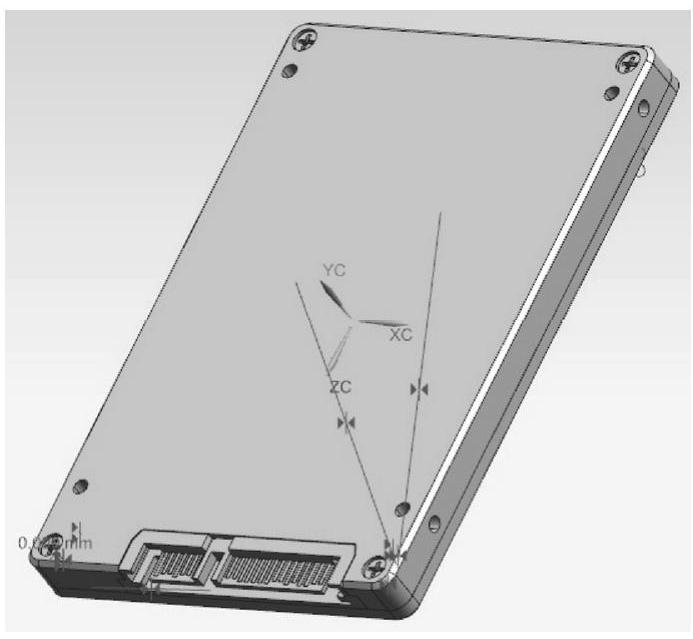

图7-67 将外壳B装入装配体中的效果

7.装配小螺栓

1 返回到“添加组件”对话框。在“部件”选项组中单击“打开”按钮 ，系统弹出“部件名”对话框。选择“BC_7_R2_LD2”（小螺栓零件）部件文件，单击“OK”按钮。

2 小螺栓零件显示在“组件预览”窗口中，展开“添加组件”对话框的“放置”选项组，从“定位”下拉列表框中选择“根据约束”选项，其他默认，然后在“添加组件”对话框中单击“确定”按钮，系统弹出“装配约束”对话框。

3 在“装配约束”对话框的“约束类型”列表框中选择“距离”选项 ，接着选择要约束的两个面，如图7-68所示（先选择面1，再选择面2），单击“应用”按钮.

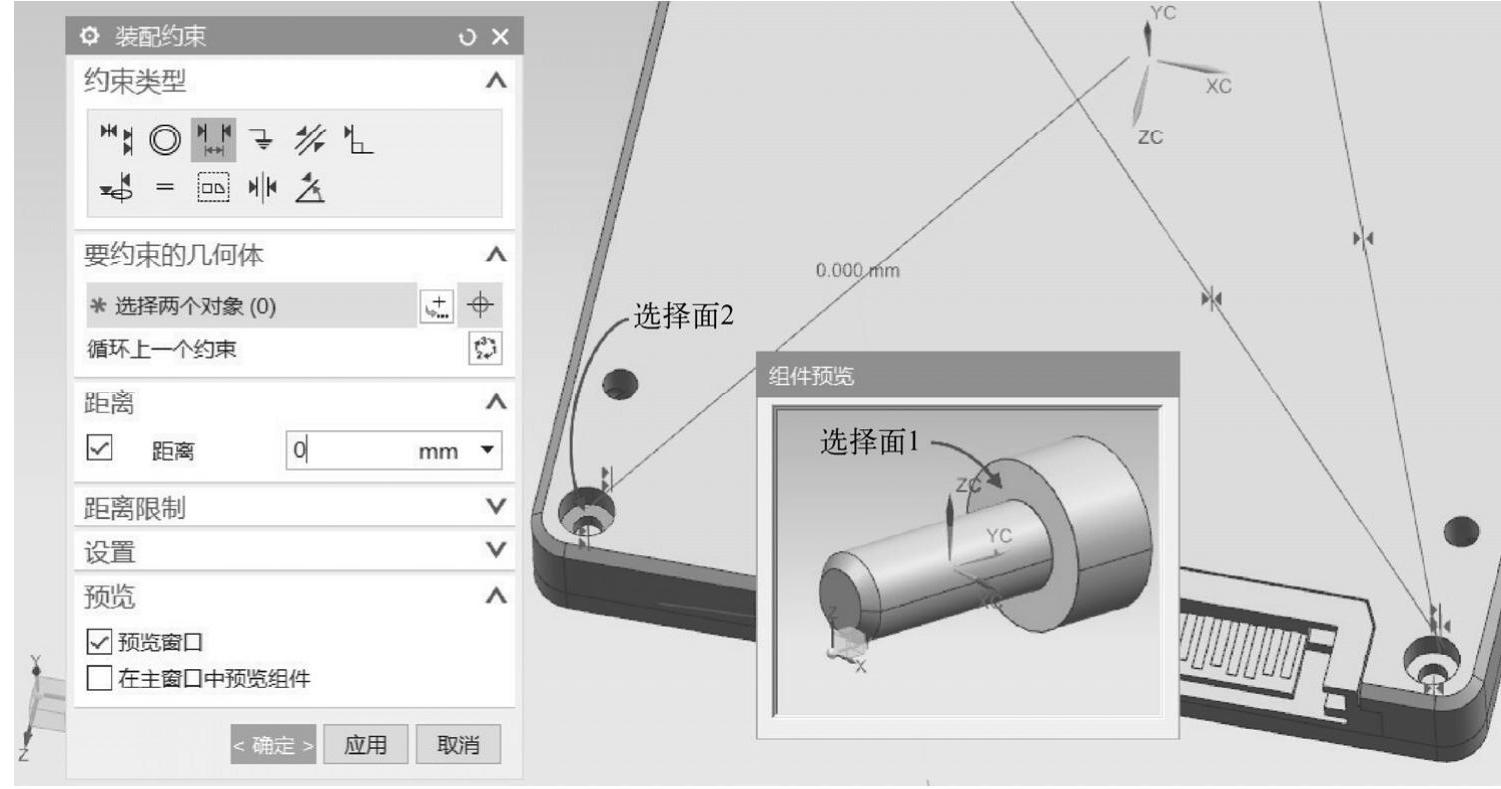

图7-68 定义距离约束

4 在“约束类型”列表框中选择“接触对齐”选项 ，在“要约束的几何体”选项组的“方位”下拉列表框中选择“自动判断中心/轴”选项，接着在小螺栓中选择螺杆柱的中心轴线，并在装配体中选择要配合的一个孔的中心线，如图7-69所示（已临时启用在主窗口中预览组件）。

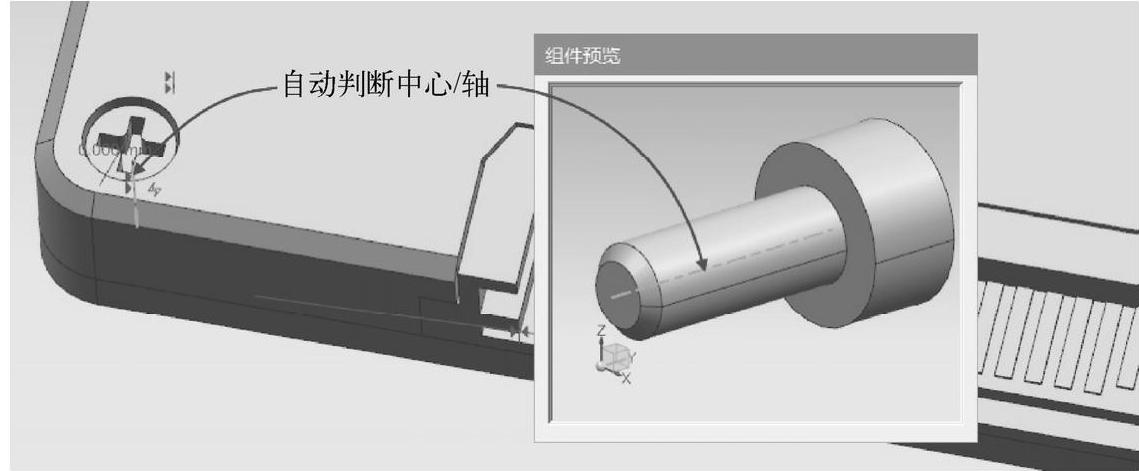

图7-69 自动判断中心/轴来对齐

5 在“装配约束”对话框中单击“确定”按钮。

8.以阵列组件的方式装配其他小螺栓零件

1 选择上步装配好的小螺栓零件，在功能区的“装配”选项卡的“组件”组中单击“阵列组件”按钮 ，弹出“阵列组件”对话框.

2 在“阵列定义”选项组的“布局”下拉列表框中选择“线性”选项。

3 在“阵列定义”选项组的“方向1”子选项组中，从“指定矢量”下拉列表框中选择“自动判断的矢量”图标选项 ，在模型中选择边1定义方向1，并设置方向1的间距方式为“数量和间隔”、数量为“2”、节距值为“-62”；在“方向2”子选项组中选中“使用方向2”复选框，从该子选项组的“指定矢量”下拉列表框中选择“自动判断的矢量”图标选项 ，在模型中选择边2定义方向2，方向2的间距方式也为“数量和间隔”，并设置数量为“2”、节距值为“-93”，如图7-70所示。

4 在“设置”选项组中选中“动态定位”复选框和“关联”复选框

5 单击“确定”按钮，结果如图7-71所示。

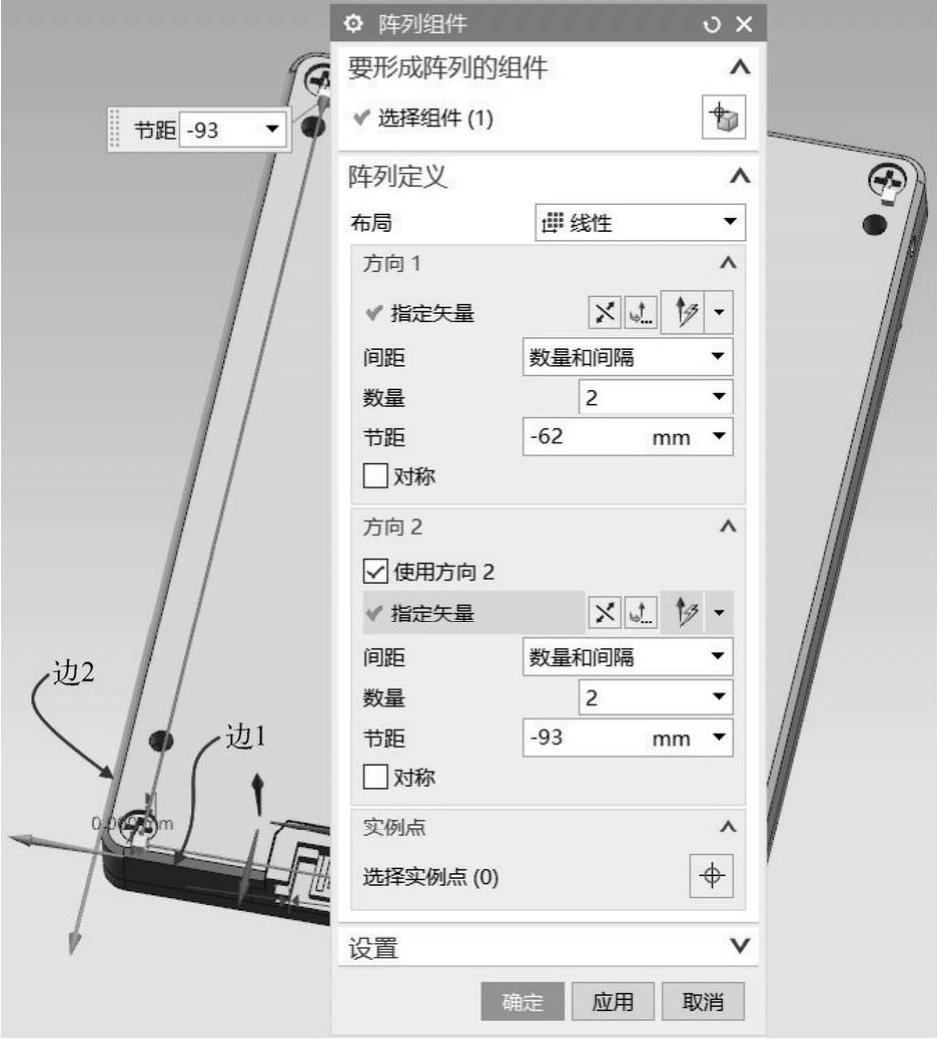

图7-70 线性阵列定义

图7-71 完成线性阵列组件
