在装配设计中,允许选取指定的组件将其替换为新的组件,即可以将装配体中的一个组件替换为另一个组件。
若要执行替换组件的操作,可在上边框条中单击“菜单”按钮 ,选择“装配”|“组件”|“替换组件”命令,弹出“替换组件”对话框,如图7-42所示。也可以在功能区的“装配”选项卡中单击“更多”|“替换组件”按钮 来打开“替换组件”对话框。
在“替换组件”对话框的“要替换的组件”选项组中单击“选择组件”按钮 ,选择要替换的组件。
在“替换件”选项组中单击“选择部件”按钮 以开始选择替换件。可以单击该选项组中的“浏览”按钮 ,并通过弹出的“部件名”对话框浏览并选择所需的部件作为替换件;还可以在“已加载的部件”或“未加载的部件”列表框中选择部件名称。
指定替换件后,在“设置”选项组中设置“保持关系”复选框和“替换装配中的所有事例”复选框的状态,以及设置组件属性(包括名称选项、引用集和图层选项)。“保持关系”复选框和“替换装配中的所有事例”复选框的功能含义如下。(www.daowen.com)

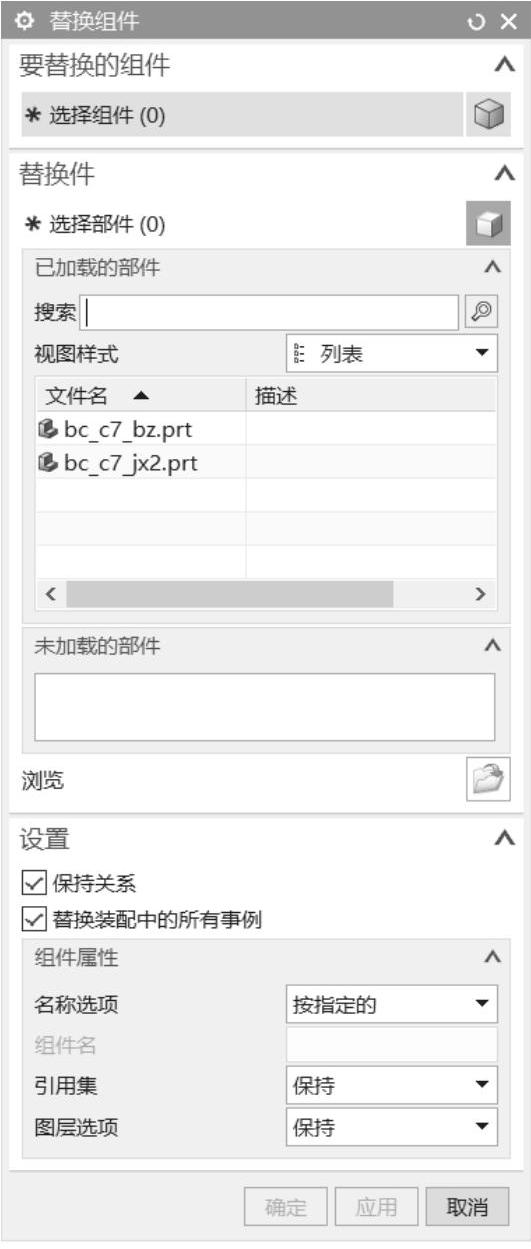

图7-42 “替换组件”对话框
●“保持关系”复选框:如果选中此复选框,则在替换组件时保持装配关系。它是先在装配中移去组件,并在原来位置加入一个新组件,UG NX系统将保留原来组件的装配关系,并沿用到替换的组件上,使替换的组件与其他组件构成关联关系。
●“替换装配中的所有事例”复选框:如果选中此复选框,则当前装配体模型中所有重复使用的装配组件都将被替换。
