可以根据设计要求来移动装配中的组件,在进行移动组件操作时要注意组件之间的约束关系。

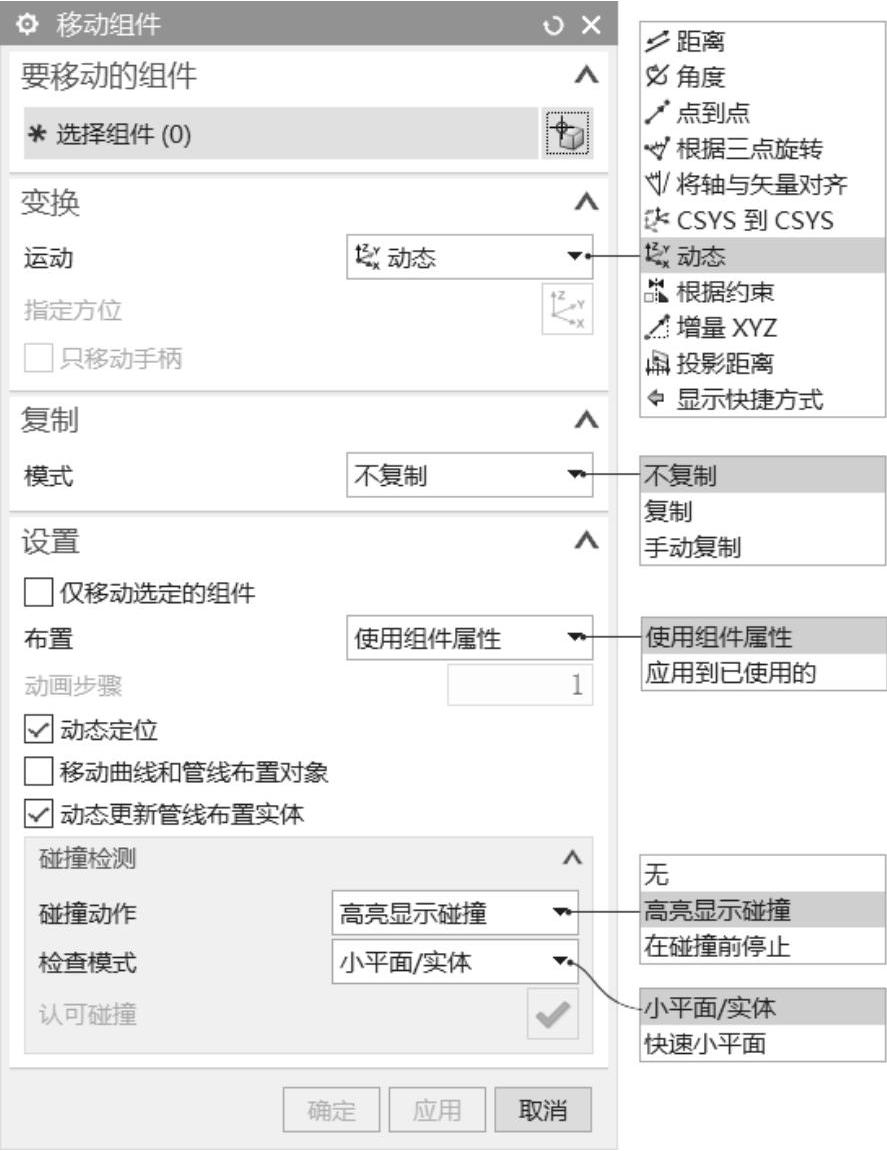

若要移动组件,可在功能区的“装配”选项卡的“组件位置”组中单击“移动组件”按钮 ,系统弹出如图7-38所示的“移动组件”对话框。
图7-38 “移动组件”对话框
选择要移动的组件,接着在“变换”选项组的“运动”下拉列表框中选择“动态”“距离”“角度”“点到点”“根据三点旋转”“将轴与矢量对齐”“CSYS到CSYS”“根据约束”“投影距离”或“增量XYZ”定义移动组件的运动类型。选择要移动的组件后,根据所选运动类型来进一步定义移动参数,同时可以在“复制”选项组中将复制模式设置为“不复制”“复制”或“手动复制”,以及在“设置”选项组中设置是否仅移动选定的组件、是否动态定位、如何处理碰撞动作等。
例如,在图7-39所示的示例中,将整个U盘装配体绕ZC轴旋转90°,其操作方法及步骤如下。
图7-39 移动组件示例
1 在功能区的“装配”选项卡的“组件位置”组中单击“移动组件”按钮 ,系统弹出“移动组件”对话框。
2 在图形窗口中指定两个角点以用矩形选择框选择整个U盘装配体。(www.daowen.com)
3 在“变换”选项组的“运动”下拉列表框中选择“角度”选项。

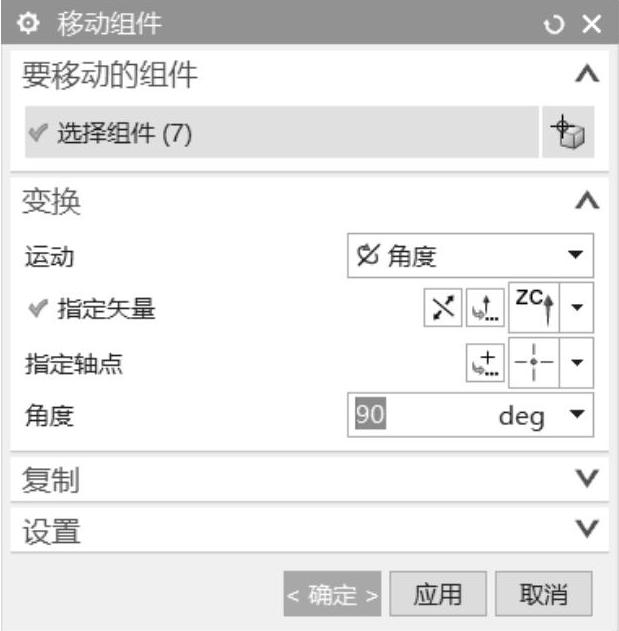

4 在“变换”选项组的“指定矢量”最右侧的下拉列表框中选择“ZC轴”的图标选项,接着在“角度”文本框中设置角度为“90”deg(°),如图7-40所示。

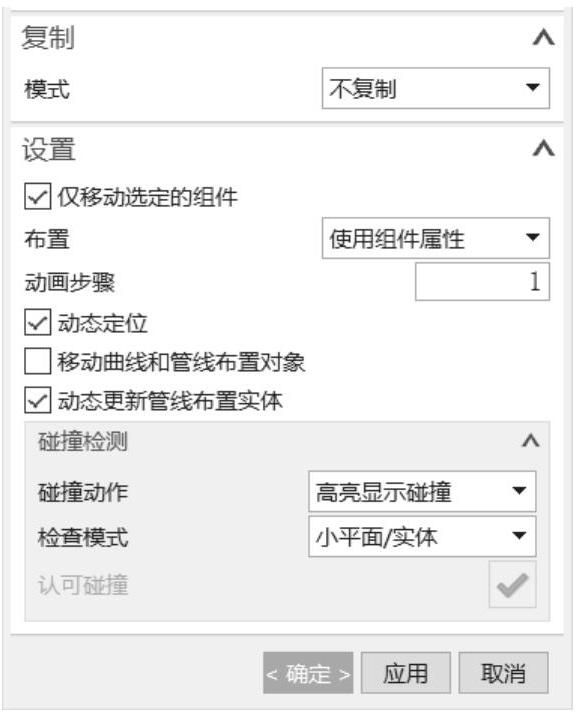

5 在“复制”选项组和“设置”选项组设置如图7-41所示的选项和参数。
图7-40 定义旋转轴和绕轴的角度
图7-41 相关设置
6 单击“确定”按钮,完成移动组件的操作。
