阵列组件是指将一个组件复制到指定的阵列中。

在功能区的“装配”选项卡的“组件”组中单击“阵列组件”按钮 ，弹出如图7-30所示的“阵列组件”对话框。下面介绍该对话框中3个选项组的功能含义。

图7-30 “阵列组件”对话框

●“要形成阵列的组件”选项组：在该选项组中单击“组件”按钮 ，接着选择要形成阵列的组件。

●“阵列定义”选项组：在该选项组中指定阵列布局类型，并根据所选阵列布局类型进行相应的参数和选项设置。阵列布局类型主要有“线性”“圆形”和“参考”。阵列组件的阵列定义和阵列特征的阵列定义是基本相同的，不再赘述。

●“设置”选项组：在该选项组中设置是否启用动态定位。对于某些布局类型的阵列，

还可以设置阵列组件是否具有关联性。

下面介绍阵列组件的两个范例。

1.采用“圆形”布局阵列组件

采用“圆形”布局阵列组件的范例如下。

1 按〈Ctrl+O〉快捷键，弹出“打开”对话框，选择“bc_c7_zlzj_yx1.prt”配套原始文件，单击“OK”按钮，原始装配体模型如图7-31所示。

2 在功能区的“装配”选项卡的“组件”组中单击“阵列组件”按钮 ，弹出“阵列组件”对话框。

3 在图形窗口中选择螺栓作为要形成阵列的组件。

4 在“阵列定义”选项组的“布局”下拉列表框中选择“圆形”选项，在“旋转轴”子选项组的“指定矢量”下拉列表框中选择“ZC轴”图标选项 ，在“指定点”下拉列表框中选择“圆弧中心/椭圆中心/球心”图标选项 并确保处于指定点状态，在图形窗口中单击基础模型中底面端面圆边线以取其中心点作为轴点；在“角度方向”子选项组的“间距”下拉列表框中选择“数量和跨距”选项，并设置数量为“4”、跨角为“360”；在“辐射”子选项组中取消选中“创建同心成员”复选框，如图7-32所示。

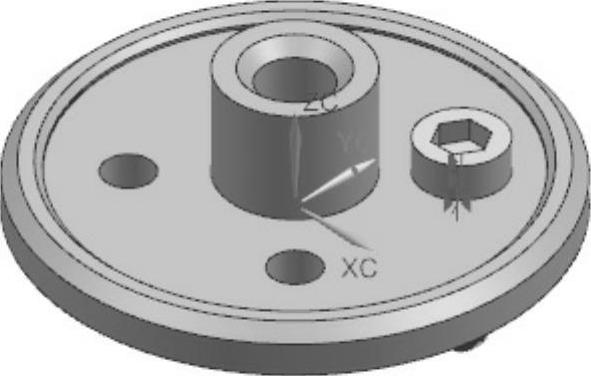

图7-31 原始装配体模型

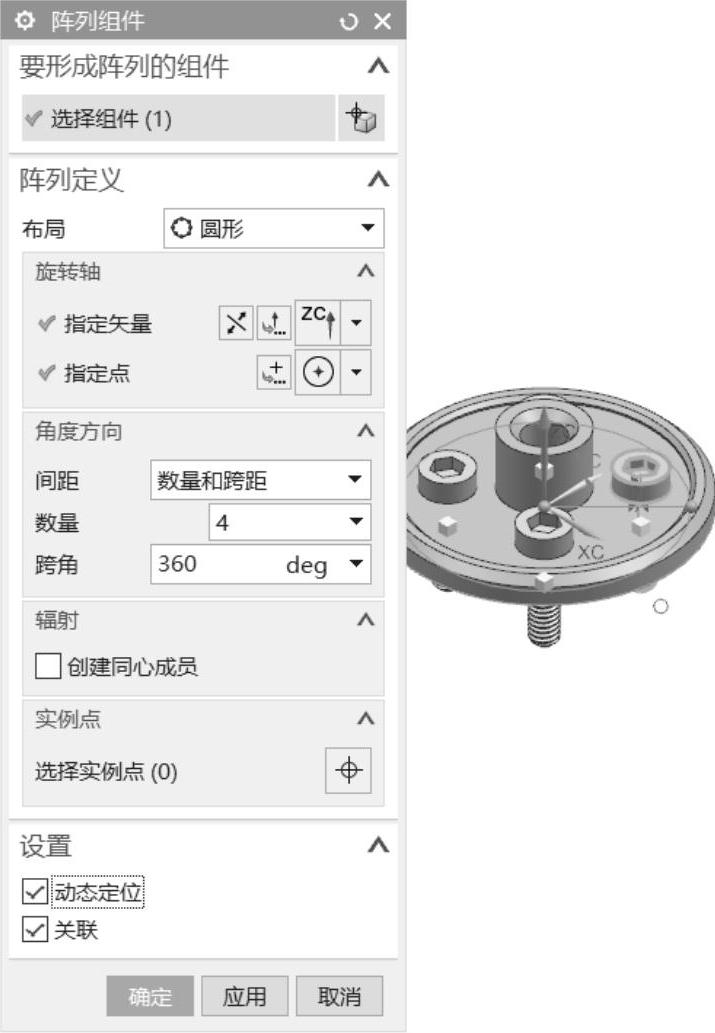

图7-32 圆形阵列定义

5 在“设置”选项组中选中“动态定位”复选框和“关联”复选框。

6 单击“确定”按钮，阵列组件的结果如图7-33所示。(www.daowen.com)

说明：由于在基础模型中的4个孔是由圆形阵列来完成的，而螺栓需要安装在这4个孔处，因此本例也可以采用“参考”布局来阵列组件获得同样的装配效果，如图7-34所示。

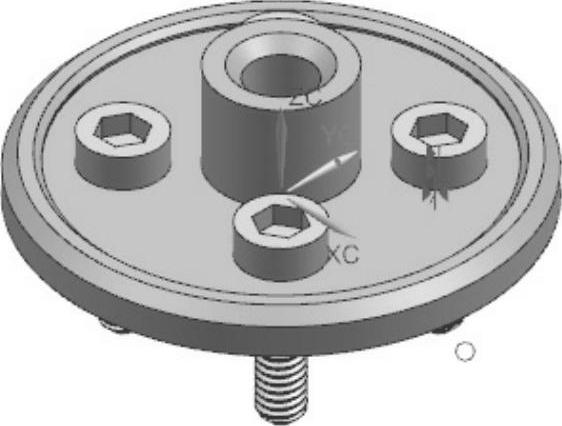

图7-33 阵列组件的结果（圆形阵列）

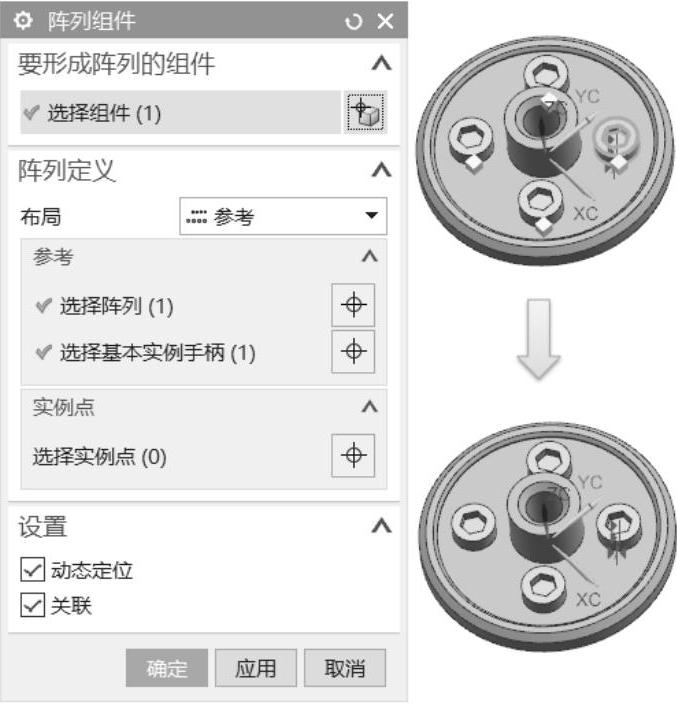

图7-34 采用“参考”布局阵列组件

2.采用“线性”布局阵列组件

采用“线性”布局阵列组件的范例如下。

1 按〈Ctrl+O〉快捷键，弹出“打开”对话框，选择“bc_c7_zlzj_xx1.prt”配套原始文件，单击“OK”按钮，原始装配体模型如图7-35所示。

2 在功能区的“装配”选项卡的“组件”组中单击“阵列组件”按钮，弹出“阵列组件”对话框。

3 在图形窗口中选择螺栓作为要形成阵列的组件。

4 在“阵列定义”选项组的“布局”下拉列表框中选择“线性”选项，并进行如图7-36所示的方向1和方向2参数设置。

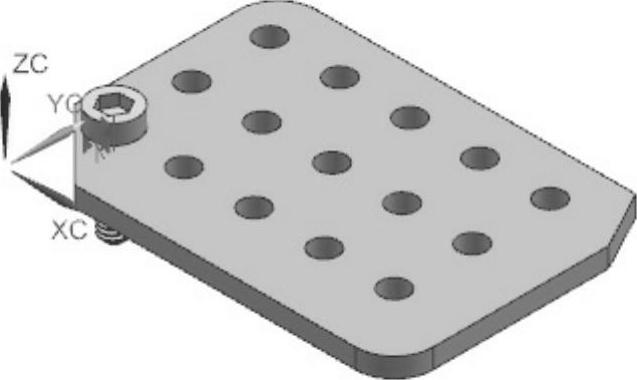

图7-35 原始装配体模型

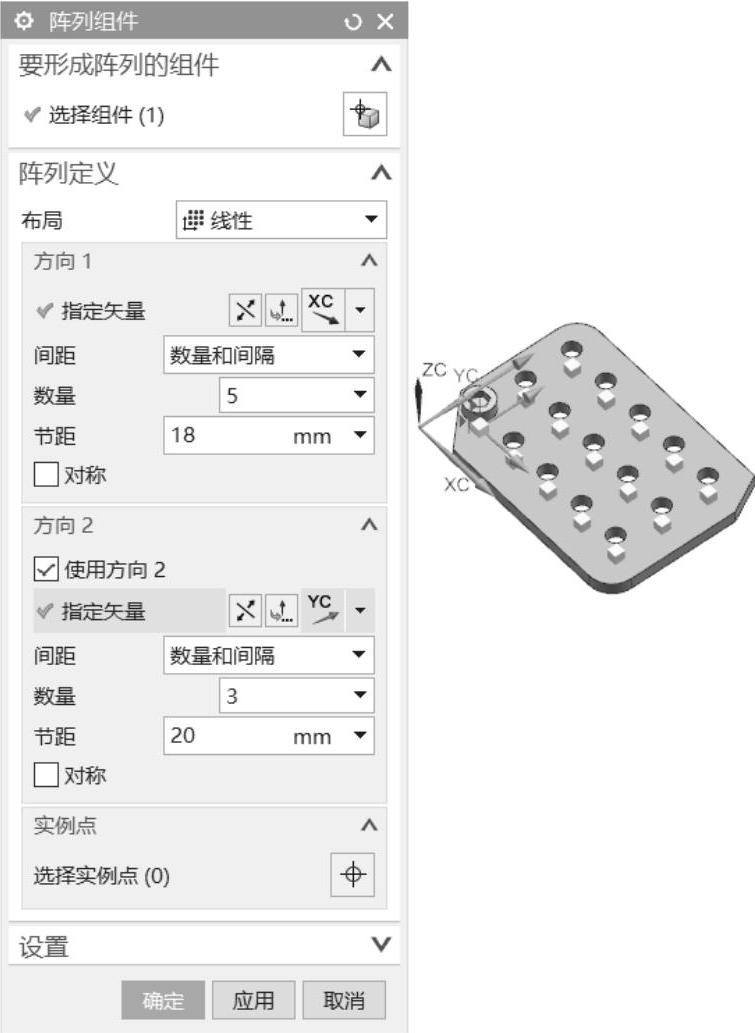

图7-36 线性阵列定义

5 在“设置”选项组中取消选中“动态定位”复选框和“关联”复选框

6 单击“确定”按钮，阵列组件的结果如图7-37所示。

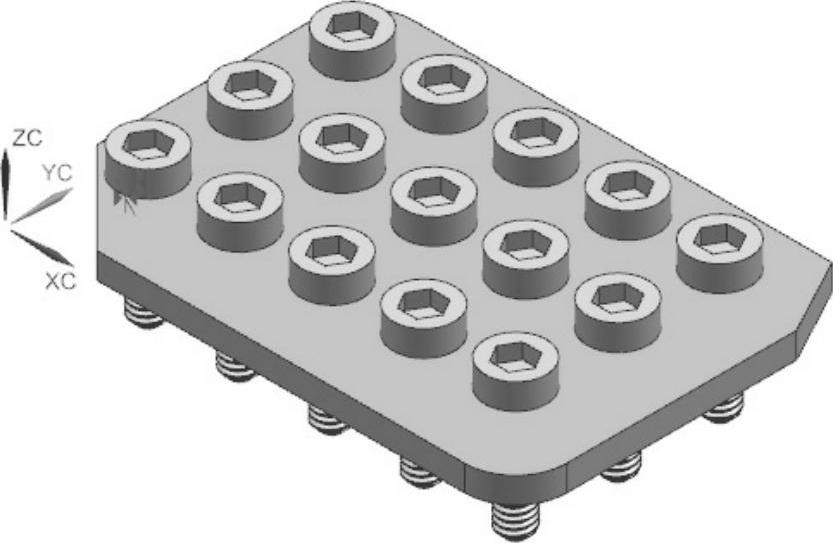

图7-37 采用“线性”布局完成的阵列组件结果
