在“装配”应用模块下，可以很方便地创建整个装配或选定组件的镜像版本。在如图7-22所示的装配示例中，在装配体中先装配好一个非标准的内六角螺栓，然后采用镜像装配的方法在装配体中装配好另一个规格相同的内六角螺栓。

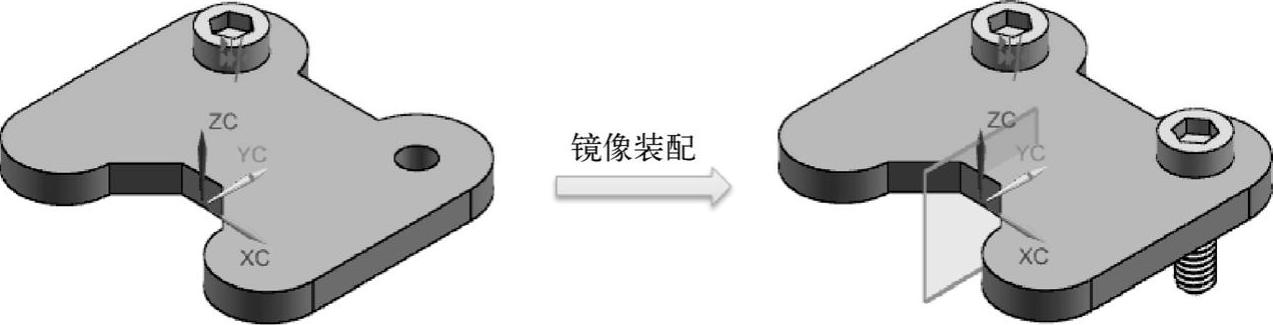

图7-22 镜像装配示例

下面以上述镜像装配示例（装配源文件为“bc_c7_jx_asm.prt”）为例辅助介绍镜像装配的典型方法及步骤。

1 单击“打开”按钮 ，系统弹出“打开”对话框，选择“bc_c7_jx_asm.prt”文件，单击“OK”按钮。

2 在功能区的“装配”选项卡的“组件”组中单击“镜像装配”按钮，系统弹出如图7-23所示的“镜像装配向导”对话框。

图7-23 “镜像装配向导”对话框（1）

3 在“镜像装配向导”对话框中单击“下一步”按钮。

4 选择要镜像的组件。在本例中，选择已经装配到装配体中的第一个内六角螺栓，此时，“镜像装配向导”对话框如图7-24所示。

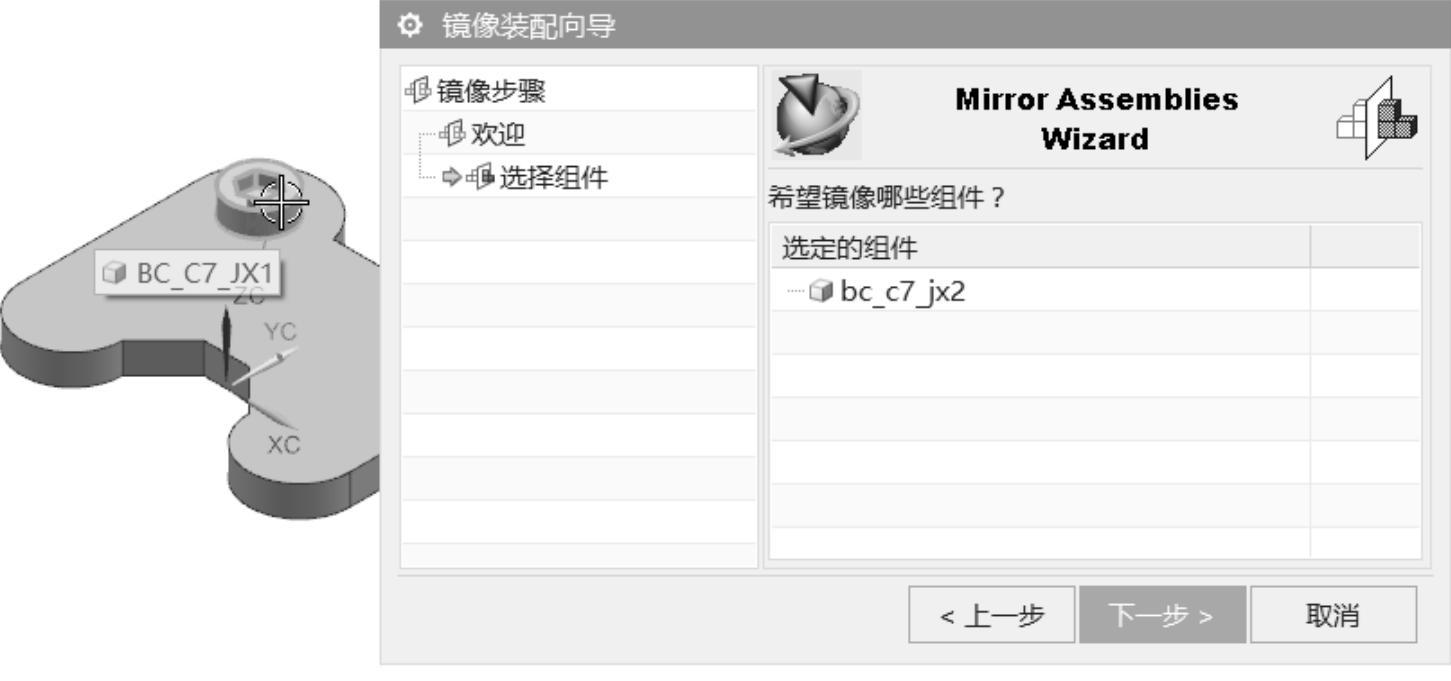

图7-24 “镜像装配向导”对话框（2）

5 在“镜像装配向导”对话框中单击“下一步”按钮。

6 进入选择镜像平面的环节，此时“镜像装配向导”对话框如图7-25所示。由于没有所需的平面作为镜像平面，因此在“镜像装配向导”对话框中单击“创建基准平面”按钮 ，系统弹出“基准平面”对话框。

(www.daowen.com)

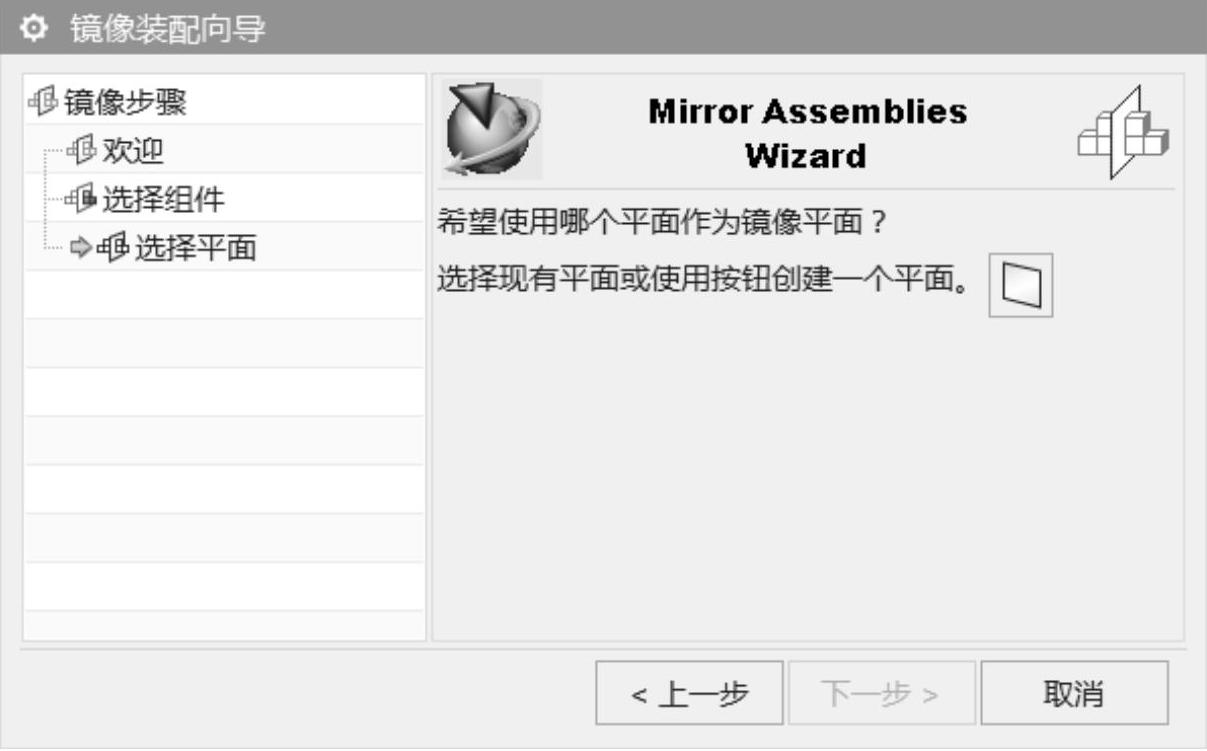

图7-25 单击“创建基准平面”按钮

在“基准平面”对话框的“类型”下拉列表框中选择“YC-ZC平面”，单击选中“WCS”单选按钮，接着设置距离为“0”，如图7-26所示，然后单击“确定”按钮，从而创建所需的基准平面。

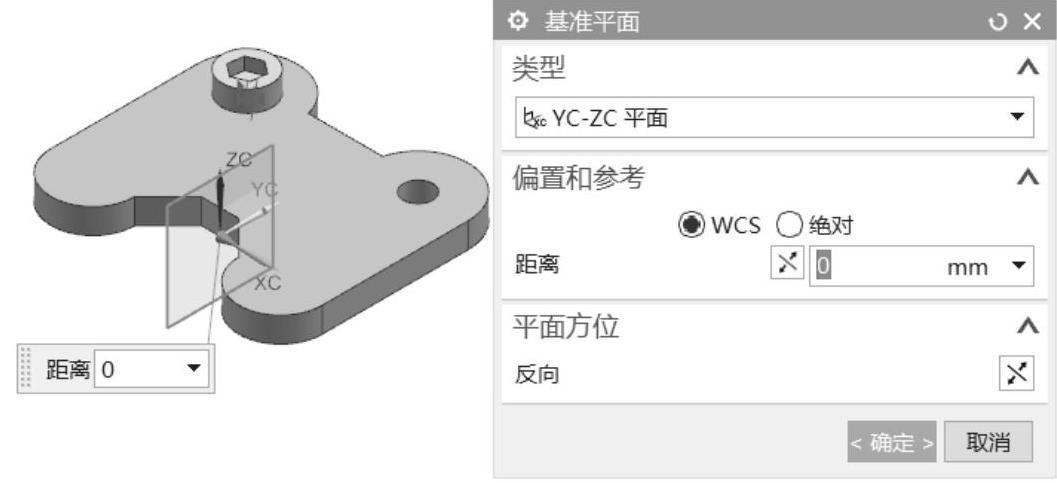

图7-26 创建基准平面

7 在“镜像装配向导”对话框中单击“下一步”按钮，此时对话框进入“镜像设置”页面环节。首先在如图7-27a所示的页面中接受默认的命名规则和目录规则，单击“下一步”按钮，然后在如图7-27b所示的页面中继续单击“下一步”按钮。

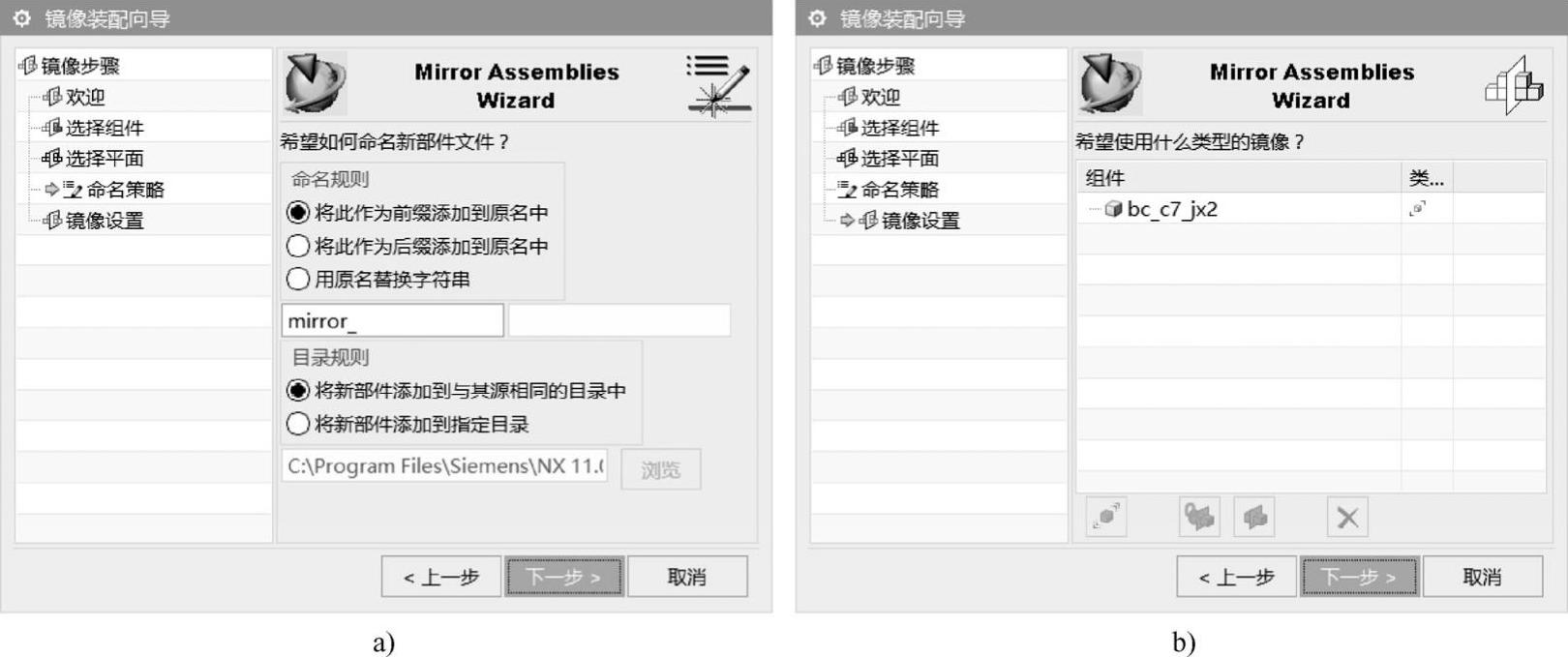

图7-27 “镜像装配向导”对话框（3）

a)镜像设置1 b)镜像设置2

8 “镜像装配向导”对话框变为如图7-28所示，同时UG NX系统给出一个镜像装配结果。如果需要，用户可以单击“循环重定位解算方案”按钮 ，在几种镜像方案之间切换以获得满足设计要求的镜像装配效果。注意另外几个按钮的功能应用。在本例中直接单击“完成”按钮，获取满足设计要求的镜像组件，最终的装配结果如图7-29所示。

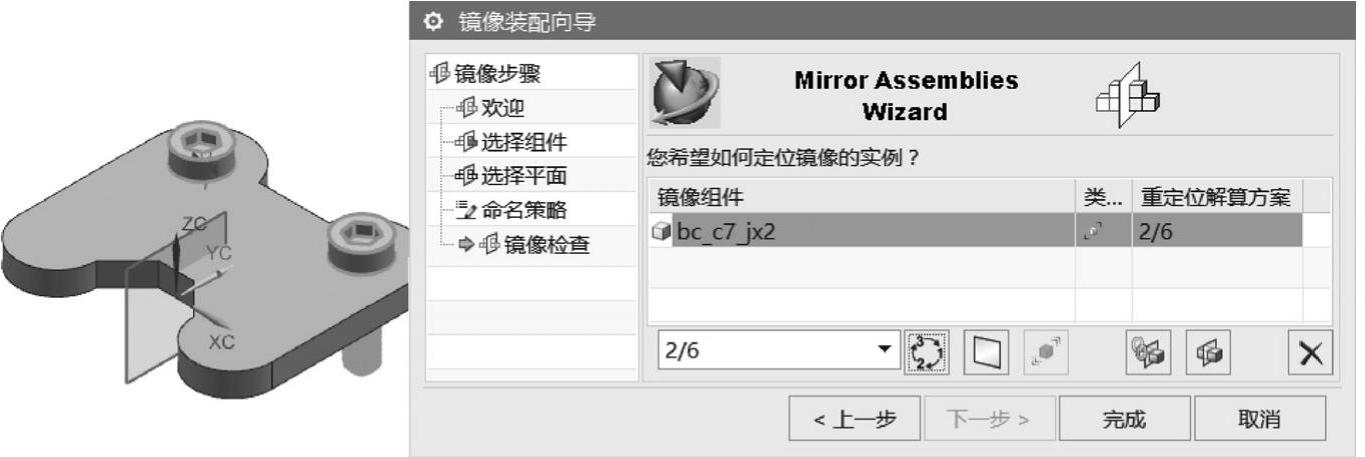

图7-28 “镜像装配向导”对话框（4）

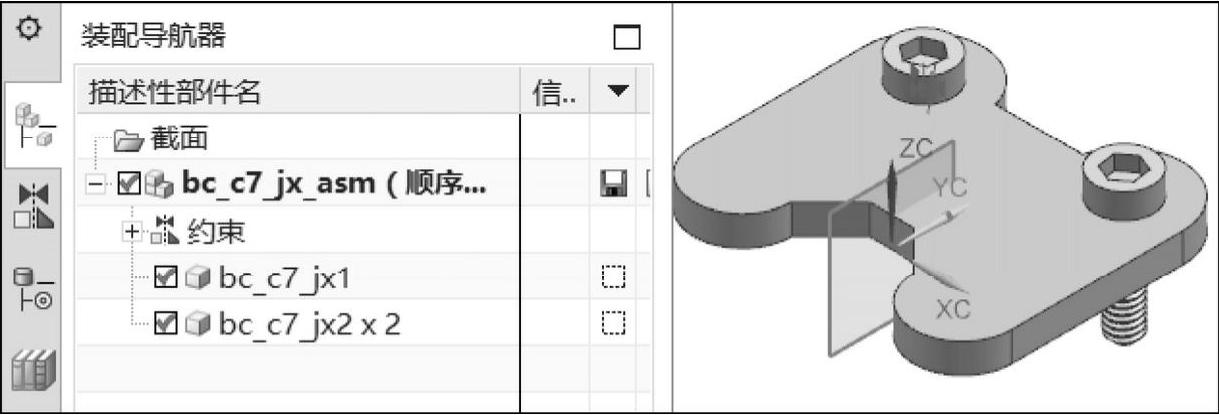

图7-29 装配镜像结果
