UGNX11.0基础教程:添加组件的操作方法说明

设计好相关的零部件之后,可以在“装配”应用模块下通过“添加组件”方式并定义装配约束等来装配零部件。

添加组件的典型操作方法说明如下。

1 在功能区的“装配”选项卡的“组件”组中单击“添加”按钮 978-7-111-55770-8-Chapter07-37.jpg ,系统将弹出如图7-17所示的“添加组件”对话框。“添加组件”对话框具有“部件”选项组、“放置”选项组、“复制”选项组、“设置”选项组和“预览”选项组。

2 使用“部件”选项组来选择部件。“已加载的部件”列表框中显示了先前装配操作加载过的部件,用户可以从“已加载的部件”列表框中选择所需部件(如果有的话),也可以从“最近访问的部件”列表框中选择所需部件,还可以在“部件”选项组中单击“打开”按钮 978-7-111-55770-8-Chapter07-38.jpg ,接着利用弹出的“部件名”对话框浏览并选择所需的部件文件来打开。初始默认情况下,选择的部件将在单独的“组件预览”窗口中显示,如图7-18所示。

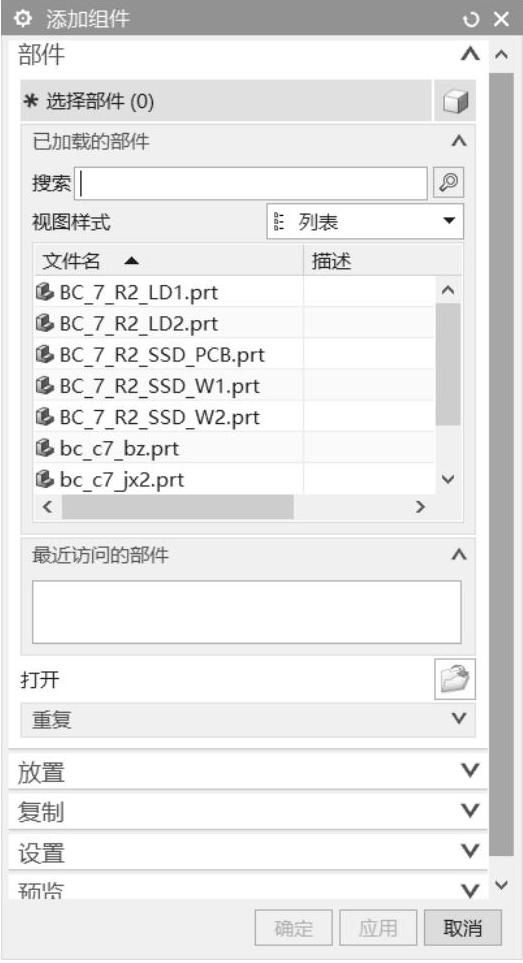

图7-17 “添加组件”对话框

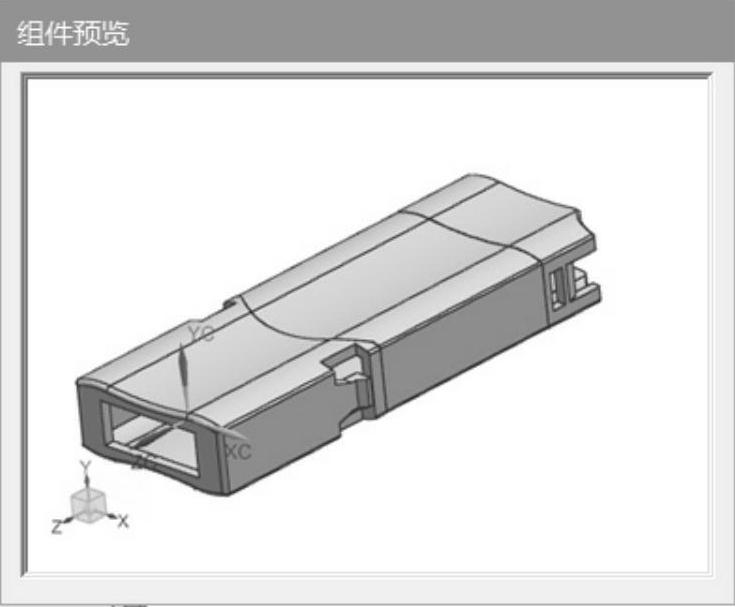

图7-18 “组件预览”窗口

3 在“放置”选项组中,从“定位”下拉列表框中选择要添加的组件定位方式选项,如图7-19所示。如果在“定位”下拉列表框中选择“根据约束”选项,之后单击“应用”按钮,则系统将弹出“装配约束”对话框,需要用户定义约束条件。


图7-19 选择定位方式

通常在新建的装配文件中对添加进的第一个组件采用“绝对原点”或“选择原点”方式定位。

如果需要,可以在“复制”选项组中,从“多重添加”下拉列表框中选择“无”“添加后重复”或“添加后生成阵列”选项,如图7-20所示。

4 在“设置”选项组中,选择引用集和图层选项,如图7-21所示。其中,图层选项有“原始的”“工作的”和“按指定的”这3个选项:“原始的”图层是指添加组件所在的图层;“工作的”图层是指装配的操作层;“按指定的”图层是指使用用户指定的图层。

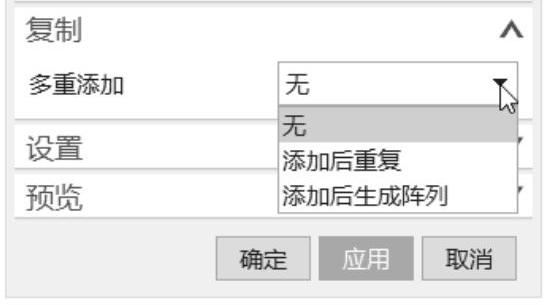

图7-20 设置多重添加选项

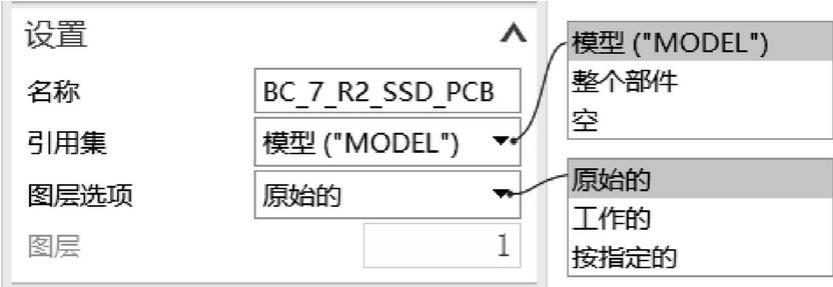

图7-21 “设置”选项组

5 单击“应用”按钮或“确定”按钮,继续操作直到完成装配。
