“接触对齐”约束是较为常用的约束,主要用来定位相同类型的两个对象,使它们重合、对齐或共中心。

在“装配约束”对话框的“约束类型”选项组的列表框中选择“接触对齐”约束 978-7-111-55770-8-Chapter07-8.jpg ,接着在“要约束的几何体”选项组的“方位”下拉列表框中选择“首选接触”“接触”“对齐”或“自动判断中心/轴”这些方位选项,如图7-5所示。

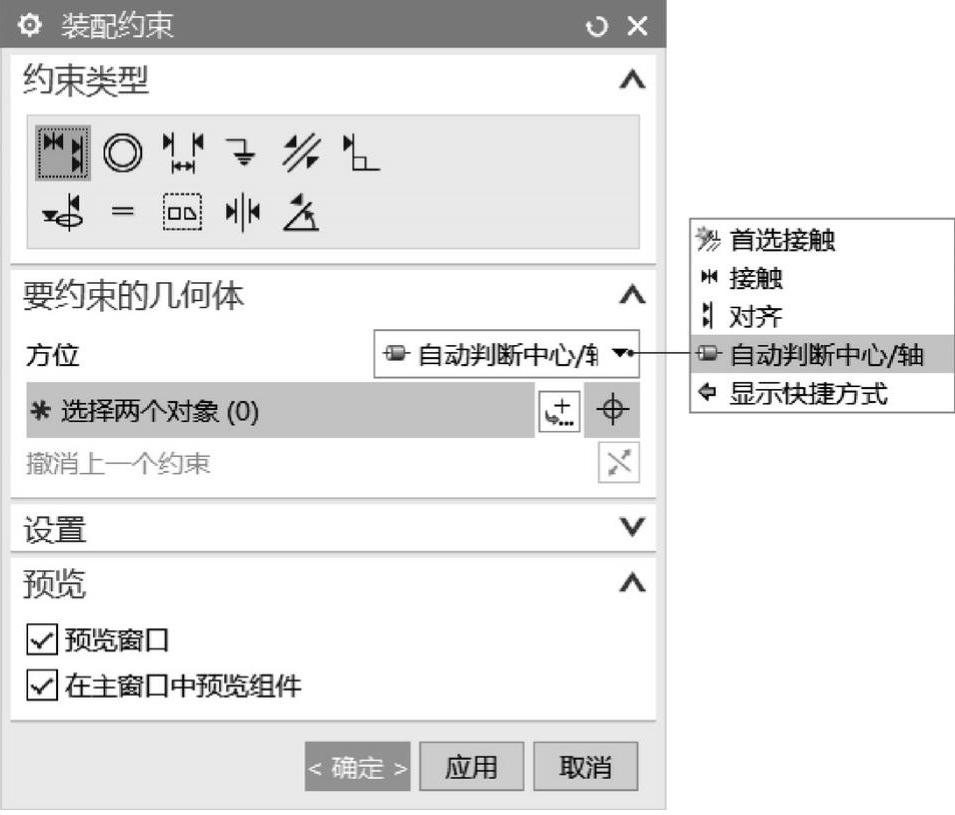

图7-5 选择“接触对齐”约束类型

●“首选接触”:选择对象时,系统提供的方位方式首选为接触,即所选的两个同类对象优先以“接触”方式配合。有关“接触”约束的介绍同下。

●“接触”:选择该方位方式时,指定的两个相配合对象接触(贴合)在一起。如果要配合的两对象是平面,则两平面贴合且默认法向相反,约束效果如图7-6a所示,用户可以单击“撤销上一个约束”按钮 978-7-111-55770-8-Chapter07-10.jpg 进行法向切换设置;如果要配合的两对象是圆柱面,则两圆柱面以相切形式接触,用户可以根据实际情况设置是外相切还是内相切,此情形的接触约束效果如图7-6b所示。

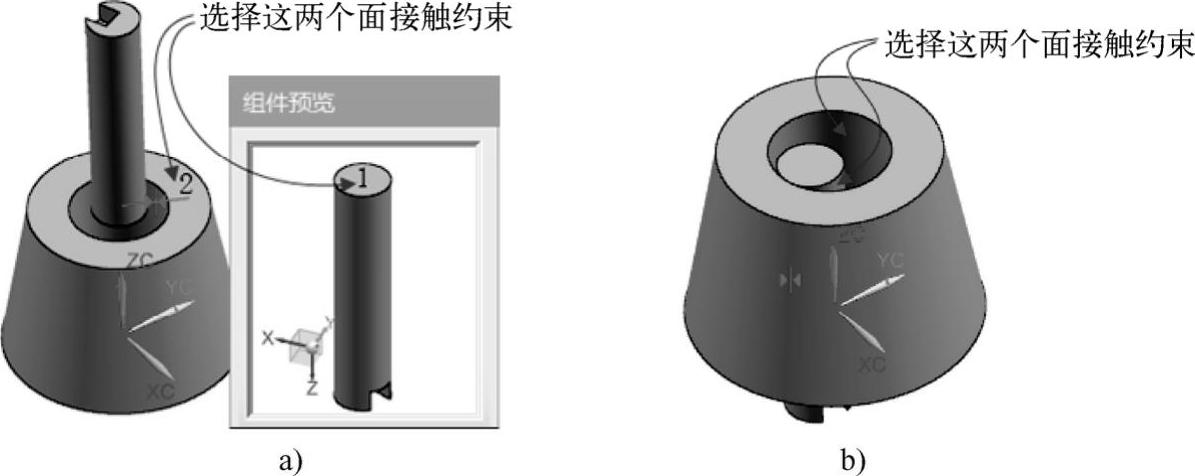

图7-6 “接触对齐”约束的接触示例

a)接触约束的情形1 b)接触约束的情形2

●“对齐”:选择该方位方式时,将对齐选定的两个要配合的对象。对于平面对象,将默认选定的两个平面共面并且法向相同,同样可以进行反向切换设置。对于圆柱面,可使其轴线保持一致。对于边缘和线,将使两者共线对齐。用户可以总结或对比一下“接触”与“对齐”方位约束的异同。

●“自动判断中心/轴”:用于约束两个对象的中心,使其中心对齐。选择该方位方式时,可根据所选参照曲面来自动判断中心/轴,实现中心/轴的接触对齐,如图7-7所示。

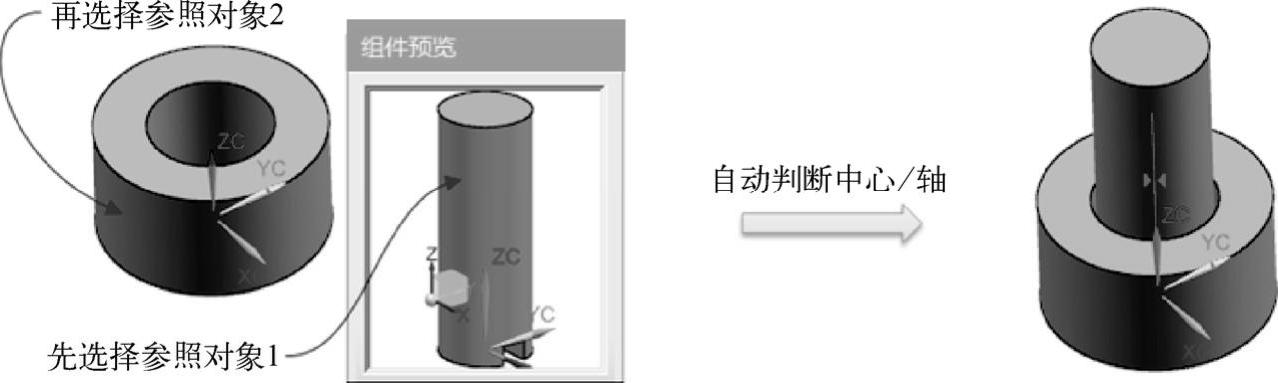

图7-7 “接触对齐”的“自动判断中心/轴”方位约束示例
